Matlab在电子电路设计中的应用指南随着科技的不断发展,电子电路设计在现代社会中扮演着重要的角色。
而Matlab作为一种强大的数学计算工具,也在电子电路设计中发挥着重要的作用。
本文将探讨Matlab在电子电路设计中的应用指南,从基础知识到高级技术,为读者提供全面的指导。
1. 电路分析与模拟Matlab具备强大的数学计算和仿真功能,使其成为电子电路设计中不可或缺的工具。
首先,Matlab可以用来分析电路的基本参数,如电流、电压和功率等。
通过Matlab的计算功能,我们可以轻松地计算电路中各个元件的电流和电压,以及整个电路的功率损耗。
此外,Matlab还能够进行电路的时间和频域仿真,帮助设计者更好地了解电路的运行情况,优化电路参数。
2. 信号处理与滤波在电子电路设计中,信号处理和滤波是不可或缺的环节。
Matlab提供了丰富的信号处理工具箱,能够帮助设计者进行各种信号处理操作。
例如,Matlab可以进行信号的滤波处理,去除噪声和干扰,提高信号的质量。
此外,Matlab还可以进行信号的频谱分析,帮助设计者更好地了解信号的频域特性,并进行相应的优化。
3. 控制系统设计控制系统在电子电路设计中起着至关重要的作用。
Matlab提供了丰富的控制系统工具箱,能够帮助设计者进行各种控制系统的设计和分析。
通过Matlab,设计者可以进行系统的模型建立、参数优化和闭环控制等操作。
此外,Matlab还支持动态系统仿真,帮助设计者更好地预测和分析控制系统的行为。
4. 优化设计与参数拟合在电子电路设计中,优化设计和参数拟合是常见的任务。
Matlab提供了丰富的优化算法和工具箱,能够帮助设计者进行电路参数的优化和拟合。
通过Matlab的优化功能,设计者可以自动寻找最佳的参数组合,以达到设计要求。
此外,Matlab 还支持参数拟合,可以根据实际数据和模型,拟合出最接近的参数值。
5. 可编程开发与自动化设计Matlab不仅仅是一个计算工具,还是一个强大的编程语言。

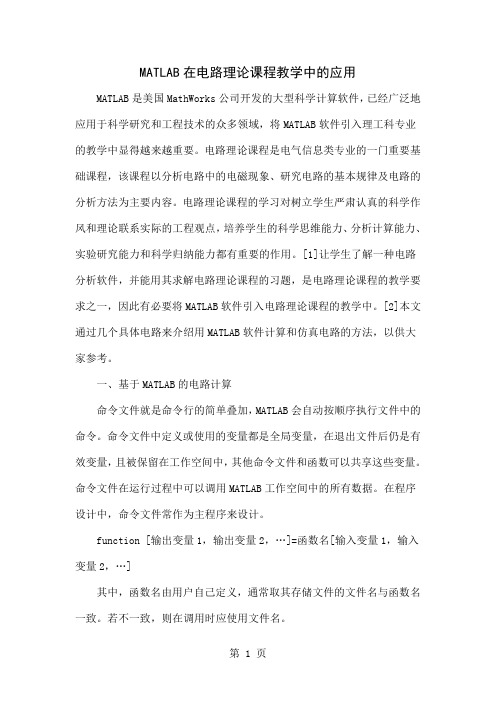

MATLAB在电路理论课程教学中的应用MATLAB是美国MathWorks公司开发的大型科学计算软件,已经广泛地应用于科学研究和工程技术的众多领域,将MATLAB软件引入理工科专业的教学中显得越来越重要。
电路理论课程是电气信息类专业的一门重要基础课程,该课程以分析电路中的电磁现象、研究电路的基本规律及电路的分析方法为主要内容。
电路理论课程的学习对树立学生严肃认真的科学作风和理论联系实际的工程观点,培养学生的科学思维能力、分析计算能力、实验研究能力和科学归纳能力都有重要的作用。
[1]让学生了解一种电路分析软件,并能用其求解电路理论课程的习题,是电路理论课程的教学要求之一,因此有必要将MATLAB软件引入电路理论课程的教学中。
[2]本文通过几个具体电路来介绍用MATLAB软件计算和仿真电路的方法,以供大家参考。
一、基于MATLAB的电路计算命令文件就是命令行的简单叠加,MATLAB会自动按顺序执行文件中的命令。
命令文件中定义或使用的变量都是全局变量,在退出文件后仍是有效变量,且被保留在工作空间中,其他命令文件和函数可以共享这些变量。
命令文件在运行过程中可以调用MATLAB工作空间中的所有数据。
在程序设计中,命令文件常作为主程序来设计。
function [输出变量1,输出变量2,…]=函数名[输入变量1,输入变量2,…]其中,函数名由用户自己定义,通常取其存储文件的文件名与函数名一致。
若不一致,则在调用时应使用文件名。
下面通过3个例子[3]来分别说明利用MATLAB软件计算电阻性电路、正弦稳态电路和动态电路的过程。
例1 电路如图1所示,已知,,,,,,。
试用节点电压法求电压u和电流i1。
(4)运行exm3b.m,得到如图4所示的计算结果。
通过上面的3个例子可以看出:只有在学生能够分析电路的前提下,才能写出相应的方程;编写MATLAB程序是很简单的;MATLAB软件仅仅起到辅助计算的作用,但可以使学生从繁琐的计算中解脱出来,节省做电路习题的时间,将节省的时间用来学习电路的基本概念、基本原理和基本分析方法。
Matlab技术电路设计实例分析引言Matlab作为一种非常强大的数学计算软件,不仅在科学研究领域有广泛应用,同时在工程设计和电路分析方面也发挥着重要作用。
本文将通过一系列实例来说明Matlab在电路设计中的应用,并分析其技术优势。
第一部分:Matlab在电路模拟中的应用电路模拟是电路设计中一个必不可少的环节。
Matlab提供了强大的电路模拟工具,可以快速而准确地分析电路的性能。
以一个简单的RC滤波器为例,我们可以利用Matlab进行频率响应的模拟和分析。
首先,我们需要设置RC滤波器的参数,包括电阻和电容的取值。
然后,利用Matlab的控制系统工具箱中的函数,可以很方便地建立RC滤波器的传递函数模型。
接下来,我们可以使用Matlab绘制该滤波器的频率响应曲线,并通过参数调整来实现滤波器性能的优化。
通过以上实例,我们可以看到Matlab在电路模拟中的便捷性和准确性。
其强大的计算能力和丰富的工具箱使得电路设计师可以快速进行性能分析和优化,大大提高了设计效率。
第二部分:Matlab在电路布局中的应用除了电路模拟,电路布局也是电路设计中不可或缺的一环。
在电路布局中,我们需要考虑电路元件之间的连接以及信号的传输效果。
Matlab提供了一系列布局设计工具,可以帮助我们完成电路的布局设计。
以一个简单的放大器电路为例,我们可以利用Matlab的电路布局设计工具箱,将电路元件按照特定的规则进行布局。
具体来说,我们可以设置元件的排列方式、位置和连接规则,并通过Matlab的仿真功能来验证布局的性能。
通过以上实例,我们可以看到Matlab在电路布局中的灵活性和可靠性。
其强大的布局设计工具和仿真功能使得电路设计师可以更好地控制和优化电路的布局效果,从而提高电路的性能和稳定性。
第三部分:Matlab在噪声分析中的应用在电路设计中,噪声分析是一个非常重要的环节。
噪声分析可以帮助我们评估电路的抗噪声性能,从而提高电路的可靠性和稳定性。
matlab在电路中的应用
MATLAB是一种功能强大的数学软件工具,广泛应用于科学、工程和技术领域。
在电路原理中,MATLAB可以用于解决电路的分析、建模和仿真问题。
它提供了丰富的函数库和工具箱,能够帮助工程师快速有效地进行电路设计和优化。
具体来说,MATLAB在电路分析中的应用包括但不限于以下几个方面:
1.电路建模:MATLAB提供了各种电路元件和电路模型,可以根据实际需求建立电路模型。
2.电路分析:MATLAB可以对电路进行时域和频域分析,计算电流、电压、功率等参数,以及进
行稳定性分析。
3.电路仿真:MATLAB可以进行电路仿真,模拟电路的工作过程,帮助工程师更好地理解电路的
工作原理,优化电路设计。
4.信号处理:MATLAB可以进行信号处理,如滤波、频谱分析等,帮助工程师更好地处理电路中
的信号。
5.控制系统设计:MATLAB可以进行控制系统设计和分析,如PID控制、状态反馈控制等,帮助
工程师设计更高效的控制系统。
总之,MATLAB在电路分析中具有广泛的应用,可以帮助工程师更好地理解和设计电路。
MATLAB在电路中的应用院系:电子与信息科学工程学院专业:电子信息科学与技术班级:电技11-1班姓名:陈曦学好:MATLAB在电路中的应用0 引言MATLAB是“矩阵实验室”(MATrix LABoratoy)的缩写,它是以矩阵运算为基础的交互式程序语言,能够满足科学、工程计算和绘图的需求。
与其它计算机语言相比,其特点是简洁和智能化,适应科技专业人员的思维方式和书写习惯,使得编程和调试效率大大提高。
它用解释方式工作,键入持续后立即得出结果,人机交互性能好,易于调试并被科技人员所乐于接受。
特别是它可适应多种平台,并且随着计算机硬软件的更新及时升级,因此MATLAB语言在国外的大学工学院中,特别是频繁进行数值计算的电子信息类学科中,已经成为每个学生都掌握的工具了。
它大大提高了课程教学、解题作业、分析研究的效率。
MATLAB特点:一、 起点高1、 每个变量代表一个矩阵,它可以有n×m个元素。
2、 每个元素都看作复数,比其它语言优越。
3、 所有的运算都对矩阵和复数有效。
二、 人机界面适合科技人员1、语言规则与笔算式相似:MATLAB的程序与科技人员的书写习惯相近,因此易写易读,易于在科技人员之间交流。
2、矩阵行数、列数无需定义:若要输入一个矩阵,在其它语言编程时必须先定义相应的阶数,而用MATLAB语言则不必有阶数的定义语句,输入数据的行列数就决定了它的阶数。
3、键入算式立即得结果,无需编译:MATLAB是以解释方式工作的,即它对每条语句解释后立即执行。
若有错误也立即作出反应,便于编程者马上改正。
这都大大减轻了编程和调试的工作量。
三、 强大而简易的作图功能1、能根据输入数据自动确定坐标绘图。
MATLAB在电路原理中的应用一、电路分析MATLAB可以进行电路分析,包括电路的直流分析和交流分析。
在直流分析中,可以计算电路中各个元件的电压和电流,利用Ohm's Law和基尔霍夫定律等电路定律进行计算。
在交流分析中,可以计算电路中各个元件的复数电压和复数电流,包括相位和幅值等信息。
通过电路分析,可以得到电路的基本参数,如不同元件的功率、电流、电压等。
二、电路建模MATLAB可以用于电路的建模。
通过建立电路模型,可以分析和预测电路的行为和性能。
例如,可以建立电阻、电容、电感等元件的模型,并将它们组合成电路模型。
可以基于元件参数和电路拓扑,采用MATLAB的符号矩阵计算功能,将电路转化为方程组,然后进行求解。
通过求解方程组,可以得到电路的各个节点的电压和电流值。
三、电路仿真MATLAB可以进行电路的仿真,包括直流仿真和交流仿真。
仿真是指在计算机上模拟电路的行为和性能。
通过仿真,可以快速、灵活地测试和验证电路设计的正确性和可行性。
在直流仿真中,可以模拟电路中各个元件的电压和电流,在不同工作条件下进行分析。
在交流仿真中,可以模拟电路中各个元件的相位和幅值,进行频率特性分析。
通过仿真,可以预测电路的工作状态,并进行性能评估和参数优化。
四、电路优化MATLAB可以进行电路的优化,包括元件参数优化和电路拓扑优化。
通过优化,可以改善电路的性能和效率。
在元件参数优化中,可以通过调整元件参数,例如电阻值、电容值等,来达到特定的设计目标。
在电路拓扑优化中,可以通过改变电路的结构,例如电路的连接方式和拓扑结构等,来改善电路的性能。
通过优化,可以提高电路的效率、减小功耗,以及满足特定的设计要求。
五、电路控制MATLAB可以用于电路的控制设计和分析。
在电路中,控制是指通过改变一些信号或参数,来实现对电路行为的控制。
例如,可以通过调整电源电压或负载电流,来改变电路的工作状态。
在MATLAB中,可以使用控制工具箱进行电路的控制设计和分析。
MATLAB在模拟电路的应用姓名:马东海学号:12012242043专业:电气工程与自动化班级:三班指导老师:李虹学院:物理电气信息学院完成日期:2013年12月22日MATLAB在模拟电路中的应用(姓名马东海学号12012242043 2012级3班)[摘要]:在模拟电路故障诊断中故障特征提取是至关重要的一步,直接影响着系统的诊断能力。
本文阐述了MATLAB与PSpice在模拟电路故障特征提取中的应用,着重介绍了MATLAB如何调用PSpice仿真数据,并给出了基于多分辨分析和小波包变换的模拟电路故障特征提取的具体实现方法。
[关键词]:MATLAB;PSpice;故障特征提取;多分辨分析;小波包变换一:问题的提出随着科学技术和电子工业的迅速发展,电子设备的规模越来越大,复杂度也在不断提高,系统的维护、修理和调试变得越来越困难,为了提高系统的安全性和可靠性,故障诊断技术逐渐受到人们的重视。
近年来神经网络理论发展迅速,基于神经网络的模拟电路故障诊断方法也有很大的发展。
为了把神经网络成功的应用于模拟电路的故障诊断中,构造样本集是第一步,也是至关重要的一步,它包括故障模式的划分、原始数据的收集、故障特征的提取等。
其中,故障特征的提取是最为重要的环节,通过对原始数据的处理得到最能表征其故障模式的数据信息,它直接影响着训练后神经网络的诊断能力,是模拟电路故障诊断的关键。
本文将介绍如何利用MATLAB和PSpice进行电路故障特征提取的过程和方法。
二.模拟电子电路的仿真1.直流电路求解利用MATLAB分析电路时,应该首先对电路进行分析,列出电流方程和电压方程,然后将方程用矩阵形式表示,最后用MATLAB求解矩阵的方法得到所求电流和电压。
如图1所示:已知:E1=8V,E2=20V,R1=4Ω,R2=5Ω,R3=20Ω。
采用支路电流法列写支路电流方程和回路电压方程,得方程组:上面这个三元一次方程组可以改写为下面矩阵的形式:图1 直流电路定义上面这个方程最左边这个矩阵为系数矩阵A ,第二个矩阵为电流矩阵I ,右边这个矩阵为U ,因此可得到A*I=U ,所以电流矩阵I=A\U 。
可在MATLAB 窗口键入如下指令:>>clear all; ↓A= [1,1,- 1;0,5,20;4,0,20];U= [0;20;8];↓ I=A\U↓立刻得答案:I= -1.00001.60000.6000在此列举了一个很简单的例子,但是无论直流电路如何复杂,只要能够列出矩阵方程,利用MATLAB 进行的巨大运算量,在几秒钟内就可以得出结果。
2.暂态电路的仿真(1).一阶RC 电路的数学模型为一阶常系数微分方程,如图2所示: 列出微分方程为:(1)将微分方程进行拉氏变换,得出系统传递函数为:(2)若设定R=3Ω,C=0.2F ,代入得:(3)据此,便可以模拟出一阶系统在不同激励信号下的输出电压。
利用图2 RC 电路图3-2 单位脉冲输入信号仿真模型图3-1和图3-2分别是RC 一阶电路输入信号分别为单位阶跃信号和单位脉冲信号时的仿真模型,运行软件后即可得到输出函数的波形图像。
为便于观察与引用,可再利用Simulink 中的“to workspace ”模块将上述模拟结果输出到MATLAB 工作区间中,并在MATLAB 命令窗口引用plot 命令将输出波形图画出,图形如下:时间t输出电压Uc时间t输出电压U c图3-3 单位阶跃输入的输出图像图3-4单位脉冲信号输入的输出图像图3-3和图3-4分别是以上两种模型的仿真结果。
从仿真波形我们可以清晰地看到一阶电路在阶跃信号激励下电容电压是以指数规律进行充电,而在脉冲信号作用下电容电压不断的进行正反方向的充放电。
这样在MATLAB 虚拟环境下就可以完成RC 一阶电路的响应测试这个实验。
通过改变电阻R 的阻值,可以进一步分析电容的阻值大小与电容充放电快慢之间的关系,即电容充放电的快慢取决于时间常数τ=RC ,阻值越大,充电越慢。
(2).高阶电路的仿真高阶电路仿真在MATLAB-Simulink 中也很简单,其方法就是在一阶电路仿真的基础上更改一些系统参数即可。
例:二阶震荡系统的系统传递函数为(4)若ζ=0.1,=10,设输入信号为单位阶跃信号时,传递函数为:()利用Simulink 对上述电路进行仿真,建立RC 电路的仿真模型,如图4-1:图4-1 单位阶跃信号输入的二阶系统仿真模型其中的to workspace 模块负责将模拟结果输出到MATLAB 工作区间中,注意将其Save format 选项设置为“Array ”。
后可用plot(tout,simout)命令在MATLAB 中绘制输出信号图形(之前的图3-3与图3-4出图方式相同),如图4-2:图4-2 单位阶跃信号输入的二阶系统输出信号3.整流电路的仿真三相桥式全控整流电路是应用最广泛的整流电路,其电路简图如图5所示:时间t输出信号图5 三相桥式全控整流原理电路三相桥式全控整流电路的特点:a .共阴极组和共阳极组各一个管子同时导通,且不能为同一相器件。
b .触发脉冲按VTl- VT2- VT3- VT4- VT5- VT6 的顺序,相位依次差60°;共阴极组的脉冲依次差120°;共阳极组也依次差120°;同一相的上下两个桥臂脉冲相位相差180°。
c .输出直流电压一个周期脉动6次,且波形都一样,故为6脉波整流电路。
d .可采用宽脉冲或双脉冲触发保证同时有二个晶闸管导通。
下面我们将着重讨论一下三相桥式全控整流电路的简化仿真方法。
此方法简化掉了三相桥式全控整流电路中的变压器部分,这对系统的输出信号特性并无影响。
通过这种方法,我们可实现对三相桥式全控整流电路仿真测试的各项实验。
打开新建模型窗口,将所需元件模块从模块库中拖入新建模型窗口并改名,设定有关参数后将各个模块连接组成仿真模型,如图5-1所示:LaTpowerguiC o id i+-Unive rs ag AB C+-Udv +-Uca v+-UcUbcv+-UbUab v+-UaToWorkspace2tTo W o r k s1IT o W oUS y n c h r o n i z e 6-P ulseGene ra lp _deg AB BC CA Blop u Ser iS c o p3S c o p e2S c o p e1Sco peC u r r e nt M eas ure me 1i +-C ur r e n t M eas u r e mei+-C o nst ant10Constant 0Cloc kTosiSynchronized6-Pulse Generator为同步6脉冲发生器,它为整流桥提供合适的脉冲。
alpha_deg为触发控制角,通过对这个角度的设置,可以得到不同的输出波形。
t为时间变量,用于之后的MATLAB绘图中。
图5-1三相桥式全控整流电路的仿真模型模型相关参数设置:三相桥式全控整流电路,电源相电压为220V,整流器输出电压为100V(相电压),观察整流器在不同负载,不同触发角时整流器输出电压、电流波形,测量其平均值。
设置模型参数如下:1)电源参数设置:三相电源的电压峰值220V,频率为50Hz,相位分别为0、-120、-240;2)RLC负载参数设置:R的值为100欧姆,L为默认值,C的值为inf;3)触发角设置:给定alpha_deg初始值设置为0;4)6脉冲发生器设置:频率为50Hz,脉冲宽度取1,选择双脉冲触发方式,给定Block为0;5)三相晶闸管整流器等其他模型参数设置:使用默认值;6)仿真时间设置为0.06秒。
7)To Workspace变量名为U(电压),To Workspace1变量名为I(电流),To Workspace2变量名为t(时间),并将其Save format选项全部设置为Array。
参数设置完毕后即可开始仿真,其仿真结果可通过系统中的示波器查看。
其中Scope显示的为三相交流电压与输出总电压的波形图;Scope3显示的是输出电流的波形图。
为清晰观察,可利用plot命令在MATLAB中绘图,绘图命令为>>plot(t,U) ↓与>>plot(t,I) ↓。
3 仿真结果图5-2为当负载Z 为纯阻性,触发角为0°时三相交流电压(蓝色线)及整流电路输出直流电压(红色线)的波形。
其中:1)……线为,——线为,—·—线为,表三相交流电压;2)粗实线(红色)为整流电路输出直流电压。
0.010.020.030.040.050.06-400-300-200-1000100200300400时间t输出电压U图5-2 三相桥式全控整流电路的输入、输出电压图5-3为输出电流波形。
从图中可以清楚的看到为频率为300Hz 的脉动直流。
00.010.020.030.040.050.060.511.522.533.54时间t输出电流I图5-3 三相桥式全控整流电路的输出电流由三相桥式全控整流电路得特性可知:1)通过改变触发控制角的度数,可以得出整流电路在纯阻性负载的情况下输出直流电压的各种不同情况。
通过分析可以得出,三相全控桥整流电路在α=60°的时候是波形连续和断续的分水岭;α=120°时,输出电压等于零,所以电阻性负载时移向范围是120°。
2)通过改变负载的性质以及其他参数,可以得到不同参数对系统的影响。
这样就为设计系统参数提供了科学方便的手段,改变各个参数直到得到满意的结果。
