石英多模光纤共分8种

光纤的分类（按光纤的组成材料分）按光纤的组成材料可分为：石英玻璃光纤（主要材料为SiO2）、复合光纤（主要材料为SiO2、Na2O和CaO等氧化物）、硅酸盐光纤、氟化物光纤、塑包光纤、全塑光纤、液芯光纤、测光光纤、尾光光纤、工业光纤等。

光通信中主要用石英光纤，以后所说的光纤也主要是指石英光纤。

1、石英玻璃光纤石英玻璃光纤是一种以高折射率的纯石英玻璃（SiO2）材料为芯，以低折射率的有机或无机材料为包皮的光学纤维。

由于石英玻璃光纤传输波长范围宽（从近紫外到近红外，波长从0.38～2.0μm），所以石英玻璃光纤适用于紫外到红外各波长信号及能量的传输。

另外，石英玻璃光纤数值孔径大、光纤芯径大、机械强度高、弯曲性能好和很容易与光源耦合等优点，故在传感、光谱分析、过程控制及激光传输、激光医疗、测量技术、刑侦，信息传输和照明等领域的应用极为广泛。

尤其是在工业和医学等领域的激光传输中得到了广泛的应用，这是其他种类的光纤无法比拟的。

2、复合光纤复合光纤（Compound Fiber）是在SiO2原料中再适当混合诸如氧化钠（Na2O）、氧化硼（B2O2）、氧化钾（K2O2）等氧化物的多成分玻璃作成的光纤。

其特点是多成分玻璃比石英的软化点低且纤芯与包层的折射率差很大。

主要用在医疗业务的光纤内窥镜。

3、氟化物光纤氟化物光纤（Fluoride Fiber）是由氟化物玻璃作成的光纤。

这种光纤原料又简称ZBLAN（即将氟化铝（ZrF4）、氰化钡（BaF2）、氟化镧（LaF3）、氟化铝（A1F2）、氰化钠（NaF）等氯化物玻璃原料简化成的缩语）。

它主要工作在2～10pm波长的光传输业务。

由于ZBLAN具有超低损耗光纤的可能性，正在进行着用于长距离通信光纤的可行性开发，如其理论上的最低损耗在3pm波长时可达3～10dB/km，而石英光纤在1.55pm时却在0.15～0.16dB/km之间。

4、塑包光纤塑包光纤（Plastic Clad Fiber）是用高纯度的石英玻璃制作成纤芯，而将折射率比石英稍低的如硅胶等塑料作为包层的阶跃型光纤。

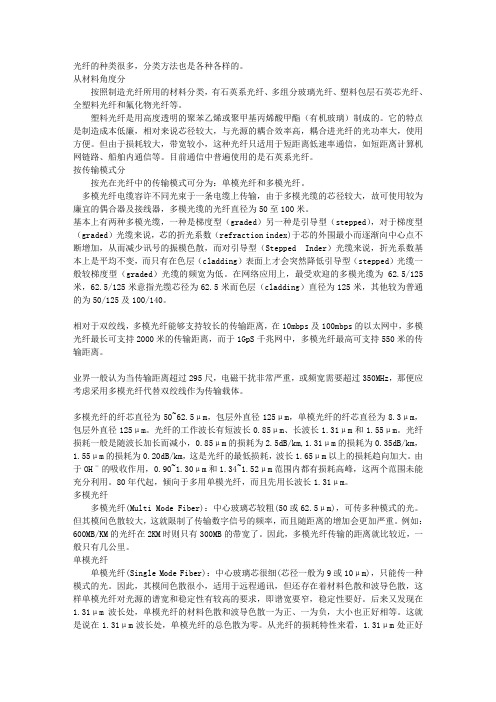

光纤的种类很多，分类方法也是各种各样的。

从材料角度分按照制造光纤所用的材料分类，有石英系光纤、多组分玻璃光纤、塑料包层石英芯光纤、全塑料光纤和氟化物光纤等。

塑料光纤是用高度透明的聚苯乙烯或聚甲基丙烯酸甲酯（有机玻璃）制成的。

它的特点是制造成本低廉，相对来说芯径较大，与光源的耦合效率高，耦合进光纤的光功率大，使用方便。

但由于损耗较大，带宽较小，这种光纤只适用于短距离低速率通信，如短距离计算机网链路、船舶内通信等。

目前通信中普遍使用的是石英系光纤。

按传输模式分按光在光纤中的传输模式可分为：单模光纤和多模光纤。

多模光纤电缆容许不同光束于一条电缆上传输，由于多模光缆的芯径较大，故可使用较为廉宜的偶合器及接线器，多模光缆的光纤直径为50至100米。

基本上有两种多模光缆，一种是梯度型（graded）另一种是引导型（stepped），对于梯度型（graded）光缆来说，芯的折光系数（refraction index)于芯的外围最小而逐渐向中心点不断增加，从而减少讯号的振模色散，而对引导型（Stepped Inder）光缆来说，折光系数基本上是平均不变，而只有在色层（cladding）表面上才会突然降低引导型（stepped）光缆一般较梯度型（graded）光缆的频宽为低。

在网络应用上，最受欢迎的多模光缆为62.5/125米，62.5/125米意指光缆芯径为62.5米而色层（cladding）直径为125米，其他较为普通的为50/125及100/140。

相对于双绞线，多模光纤能够支持较长的传输距离，在10mbps及100mbps的以太网中，多模光纤最长可支持2000米的传输距离，而于1GpS千兆网中，多模光纤最高可支持550米的传输距离。

业界一般认为当传输距离超过295尺，电磁干扰非常严重，或频宽需要超过350MHz，那便应考虑采用多模光纤代替双绞线作为传输载体。

多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。

多模光缆分类多模光缆是一种常用的光纤通信传输媒介，它具有多种分类方式。

本文将从不同的角度对多模光缆进行分类和介绍，以便读者更好地了解和应用多模光缆。

一、按照光纤芯数分类多模光缆按照光纤芯数的不同可以分为单芯和多芯两种类型。

单芯多模光缆一般只有一个光纤芯，适用于短距离传输；而多芯多模光缆则有多个光纤芯，适用于长距离传输和高速通信。

多芯多模光缆常用于数据中心、计算机网络和通信基础设施等领域。

二、按照传输距离分类多模光缆根据传输距离的不同可以分为近距离传输和远距离传输两种类型。

近距离传输多模光缆适用于局域网、城域网等短距离通信，传输距离一般在几百米以内；远距离传输多模光缆则适用于广域网、跨地区通信等长距离通信，传输距离可以达到几千米甚至更远。

三、按照传输速率分类多模光缆根据传输速率的不同可以分为低速传输和高速传输两种类型。

低速传输多模光缆适用于低速数据传输，传输速率一般在几十Mbps到几百Mbps之间；高速传输多模光缆则适用于高速数据传输，传输速率可以达到几十Gbps甚至更高。

四、按照光纤结构分类多模光缆根据光纤结构的不同可以分为直径不同的多模光缆。

常用的有50/125μm和62.5/125μm两种规格。

其中50/125μm多模光缆适用于短距离高速传输，具有更大的带宽；而62.5/125μm多模光缆适用于低速传输，具有较小的带宽。

五、按照光纤材料分类多模光缆根据光纤材料的不同可以分为玻璃纤维和塑料光纤两种类型。

玻璃纤维多模光缆具有较高的传输质量和带宽，适用于高速通信；而塑料光纤多模光缆则价格便宜，适用于短距离低速通信。

六、按照应用领域分类多模光缆根据应用领域的不同可以分为通信领域和非通信领域两种类型。

通信领域的多模光缆主要用于电话网络、局域网、广域网等通信传输；非通信领域的多模光缆主要用于医疗设备、工业控制、航空航天等领域的数据传输。

总结：多模光缆是一种重要的光纤通信传输媒介，根据不同的分类方式可以分为单芯和多芯、近距离和远距离、低速和高速、不同光纤结构和材料等多种类型。

石英光纤的参数指标石英光纤是一种用于传输光信号的关键元件。

它由石英玻璃制成，具有优异的光学特性和机械性能。

石英光纤的参数指标对于光通信的性能至关重要。

本文将围绕石英光纤的参数指标展开讨论，包括衰减、带宽、模场直径、数值孔径和色散。

衰减是石英光纤的一个重要参数指标。

衰减指的是光信号在传输过程中的损失。

石英光纤的衰减一般以每单位长度的分贝数来表示。

衰减的大小与光波长有关，通常在红外波段的光波长下，石英光纤的衰减较低，可以达到每公里几分贝的水平。

衰减越低，表示光信号在传输过程中的损失越小，传输距离也就越远。

带宽是石英光纤的另一个重要参数指标。

带宽指的是光纤可以传输的最高频率信号。

石英光纤的带宽与光的波长和光纤的结构有关。

一般来说，石英光纤在红外波段的光波长下具有较高的带宽，可以支持高速数据传输。

带宽越高，表示光纤可以传输更高频率的信号，数据传输速度也就越快。

第三，模场直径也是石英光纤的一个重要参数指标。

模场直径指的是光纤中光的电磁场分布的直径。

石英光纤的模场直径与光纤的结构和工作波长有关。

较小的模场直径可以提高光纤的耦合效率和传输能力，适用于高密度光纤连接和高速数据传输。

第四，数值孔径是石英光纤的另一个重要参数指标。

数值孔径指的是光纤中光的传播角度的范围大小。

石英光纤的数值孔径与光纤的结构和折射率有关。

较大的数值孔径可以提高光纤的耦合效率和收集光的能力，适用于低损耗的光纤连接和光纤传感器。

色散是石英光纤的最后一个重要参数指标。

色散指的是光信号在传输过程中由于光的频率不同而引起的时间延迟。

石英光纤的色散与光纤的结构和材料的色散特性有关。

色散可以分为色散补偿和色散延迟两种类型。

色散的控制对于长距离光纤传输和光纤通信系统的性能至关重要。

石英光纤的参数指标对于光通信的性能起着至关重要的作用。

衰减、带宽、模场直径、数值孔径和色散等指标的优化和平衡是提高光纤传输性能的关键。

随着科技的发展，石英光纤的参数指标将不断提升，为光通信和光纤传感等领域的应用提供更好的支持。

全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。

即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。

1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。

光发送机由电接口、驱动电路和光源组件组成。

其作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光接收机是由光检测器组件、放大电路和电接口组成。

其作用是将光纤送来的光信号还原成原始的电信号。

光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。

光纤光缆用于传输光波信息。

中继器主要用于补偿信号由于长距离传送所损失的能量。

光缆线路盒：将光缆连接起来。

光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。

光纤连接器：连接光纤跳线与光缆中的光纤。

1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。

1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。

第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

1、大功率激光光纤2、照射光纤头3、无菌光纤针4、体内照射光纤5、体外照射光纤6、弥散光纤一、大功率激光治疗仪用石英光纤1.“治疗用激光光纤”与医用激光治疗仪配套应用，传输激光器产生的能量，用于激光手术。

2.产品规格型号：本产品由SMA905标准接头连接器、光纤、保护管三个部件组成。

光纤丝采用石英玻璃、SMA905标准接头连接器采用铜、保护管采用硅橡胶材料制成。

规格型号包括：CS-H200、CS-H300、CS-H400、CS-H500、CS-H600、CS-H800、CS-S276、CS-S365、CS-S550、CS-S800等，具体光纤芯径参数请参考本公司的硬树脂包层的石英光纤规格型号。

光纤传输效率：光纤总长度≤5m平直放置时，对应波长的传输效率不小于80%3.订货须知:本产品需无菌状态提供至少提前3周订货，因产品无菌检测需2周时间；本产品为非无菌状态提供至少提前1周订货；本产品正在办理注册证、目前仅用于向已取得激光治疗仪器整机注册（含治疗用激光光纤）的设备配套使用；本产品可根据客户要求定制。

4.产品照片：二、一次性使用口鼻腔内照射光纤头1.“一次性使用口鼻腔内照射光纤头”简称“光纤头”，依据《医疗器械分类规则（局令第15号）》及《医疗器械分类目录》本产品属于Ⅱ类6824医用激光仪器设备。

产品结构：产品由光纤丝、连接头和连接套组成，连接头与连接套的材料采用ABS材料组成。

传输效率不少于80%。

产品经环氧乙烷灭菌。

“光纤头”配合“低强度氦氖激光治疗仪”使用，“光纤头”起将氦氖激光引入人体的传导作用。

“光纤头”的使用方式亦应根据不同功效、种类的“氦氖激光治疗仪”而分别对待。

“光纤头”一般所传导的氦氖激光剂量为3~5mw，治疗时间约60分钟，与人体接触部位为口鼻腔内表面照射，不破坏人体组织。

“光纤头”经江苏省医疗器械检验所对“无菌试验、细胞毒性、致敏试验、刺激试验”等项均检测合格。

——检测报告号：（2002）字SC类第165号。

复习题一、填空题（选择、判断）1、光缆按缆芯结构的特点，可分为层绞式光缆、中心束管式光缆、骨架式光缆和带状式光缆。

2、光缆按敷设方式可分为架空光缆、管道光缆、直埋光缆、隧道光缆和水低光缆。

3、光纤通信系统是由光发射机、光纤光缆和光接收机组成。

4、光纤通信系统按波长可分为短波长、长波长、超长波长通信系统。

5、光纤波长1525~1565nm称为C波段。

6、光纤波长1570~1604nm称为L波段。

7、波长短于1525nm称为S波段。

8、G.655的光纤又称为非零色散位移单模光纤。

9、光缆施工的主要内容包括：路由复测、光缆敷设、光缆熔接和工程测量。

10、光缆弯曲半径不应小于光缆外径的15倍。

施工过程中不应小于20倍。

11、标石埋深规定地下为600mm外露部分为300mm，偏差不超过±50%倾斜不超过±20%，标石周围300mm内无杂草，标石间的间距不超过100m。

12、施工过程中光缆熔接时一般采用O TDR对熔接点的损耗进行测试和监测。

其监测方法有：远端监测、近端监测和远端环回双向测试法。

13、光缆线路障碍分为：一般障碍、全阻障碍、逾限障碍和重大障碍。

14、光缆线路抢修的原则是：先干线后支线、先主用后备用、先抢代通后修复。

15、OTDR的性能参数包括动态范围、盲区、距离精确度、接收电路设计和光纤的回波损耗、反射损耗。

16、光纤的损耗有吸收损耗、散射损耗和弯曲损耗。

17、色散的种类包括模式色散、材料色散、波导色散和极化色散。

18、光纤连接器的主要指标有插入损耗、回波损耗和重复性和互换性。

19、历史上第一根光纤出现于1950年，其传输损耗高达1000db/km。

20、光纤余留长度的收容方式有进似直线法、平板似盘绕法、绕筒似收容法和存储袋筒形卷绕法。

21、光纤的测试方法有插入法、切断法和后向法。

22、光缆线路的路由复测是以经审批的施工图设计为依据。

23、人孔内供接续用的光缆长度一般不小于8m。

1、双包层光纤2、硬树脂包层光纤3、硅橡胶包层光纤4、聚酰亚胺涂层光纤5、侧发光光纤6、锥度光纤7、氟涂层光纤8、耐辐照光纤一、双包层光纤（HCS）1.技术说明石英双包层光纤按光谱传输范围分为紫外石英双包层光纤（UVHCS）和红外石英双包层光纤（IRHCS）；数值孔径（NA）：0.22±0.02、0.27±0.02；芯皮比（CCDR）：1：1.04、1：1.05、1:1.1、1:1.2、1:1.4。
