最新人教版高中物理选修3-2综合测试题及答案2套(2)最新人教版高中物理选修3-2综合测试题及答案2套本册综合学业质量标准检测(A)本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分，时间90分钟。
第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误的是 ( B )A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流解析：磁带录音机的录音原理是：录音时，将电信号转换为磁信号，故A正确。
乙图电路中，开关断开瞬间，灯泡立即熄灭，故B错误。
光电三极管也是一种晶体管，它有三个电极，当光照强弱变化时，电极之间的电阻会随之变化。
当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化，故C正确。
电容话筒利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化，在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。
本题选错误的，故选B。
2．如下图(甲)所示，打开电流和电压传感器，将磁铁置于螺线管正上方距海绵垫高为h处静止释放，磁铁穿过螺线管后掉落到海绵垫上并静止。
若磁铁下落过程中受到的磁阻力远小于磁铁重力，且不发生转动，不计线圈电阻。

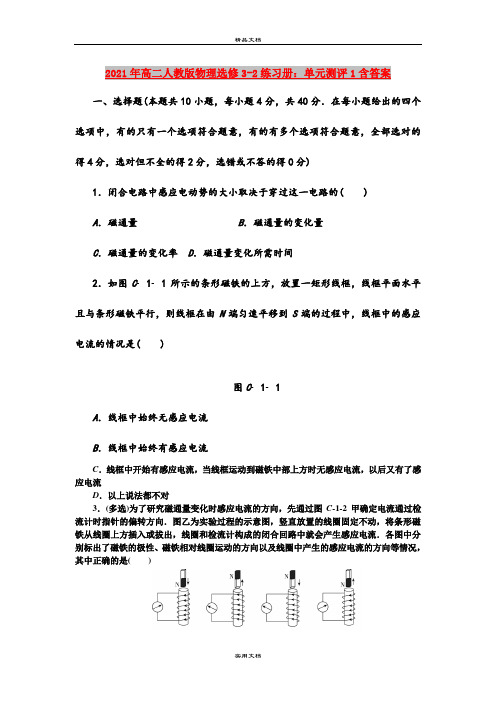

2021年高二人教版物理选修3-2练习册：单元测评1含答案一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的只有一个选项符合题意，有的有多个选项符合题意，全部选对的得4分，选对但不全的得2分，选错或不答的得0分)1．闭合电路中感应电动势的大小取决于穿过这一电路的( )A．磁通量B．磁通量的变化量C．磁通量的变化率D．磁通量变化所需时间2．如图C11所示的条形磁铁的上方，放置一矩形线框，线框平面水平且与条形磁铁平行，则线框在由N端匀速平移到S端的过程中，线框中的感应电流的情况是( )图C11A．线框中始终无感应电流B．线框中始终有感应电流C．线框中开始有感应电流，当线框运动到磁铁中部上方时无感应电流，以后又有了感应电流D．以上说法都不对3．(多选)为了研究磁通量变化时感应电流的方向，先通过图C-1-2甲确定电流通过检流计时指针的偏转方向．图乙为实验过程的示意图，竖直放置的线圈固定不动，将条形磁铁从线圈上方插入或拔出，线圈和检流计构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈运动的方向以及线圈中产生的感应电流的方向等情况，其中正确的是()A B C D甲乙图C-1-24．如图C-1-3所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直于纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l.t＝0时刻，bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a的方向为感应电流的正方向，则在线圈穿过磁场区域的过程中，感应电流i随时间t变化的图像应是图C-1-4中的()图C-1-3A B C D图C-1-45．如图C-1-5所示，半径为r的金属圆盘在垂直于盘面的磁感应强度的大小为B的匀强磁场中绕圆心O点以角速度ω沿逆时针方向匀速转动，圆盘的圆心和边缘间接有一个阻值为R的电阻，则通过电阻R的电流的大小和方向分别为(金属圆盘的电阻不计)()图C-1-5A．I＝Br2ωR，由c到dB．I＝Br2ωR，由d到cC．I＝Br2ω2R，由c到dD．I＝Br2ω2R，由d到c6．如图C-1-6所示，等腰三角形内有垂直于纸面向外的匀强磁场，三角形的顶点在x 轴上且底边长为4L, 高为L，底边与x轴平行．一个位于纸面内的边长为L的正方形导线框abcd以恒定速度沿x轴正方向穿过磁场区域，在t＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，图C-1-7中能够正确表示电流i与位移x的关系的图像是()图C-1-6图C-1-77．两块水平放置的金属板间的距离为d，用导线与一个匝数为n的线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图C -1-8所示．两板间有一个质量为m 、电荷量为＋q 的油滴恰好处于静止状态，则线圈中的磁感应强度B 的方向及变化情况和磁通量的变化率分别是( )图C -1-8A ．磁感应强度B 竖直向上且在增强，ΔΦΔt ＝dmg nqB ．磁感应强度B 竖直向下且在增强，ΔΦΔt ＝dmg nqC ．磁感应强度B 竖直向上且在减弱，ΔΦΔt ＝dmg （R ＋r ）nqRD ．磁感应强度B 竖直向下且在减弱，ΔΦΔt ＝dmg （R ＋r ）nqR8．(多选)如图C -1-9所示，在平行于水平地面的匀强磁场上方有三个线圈，从相同的高度由静止开始同时释放，三个线圈是用相同的金属材料制成的边长相等的正方形线圈，A 线圈有一个缺口，B 、C 线圈闭合，但B 线圈的导线比C 线圈的粗，则( )图C -1-9A ．三个线圈同时落地B ．A 线圈最先落地C ．A 线圈最后落地D ．B 、C 线圈同时落地9．在如图C -1-10所示的电路中，两个相同的小灯泡L 1和L 2分别与一个带铁芯的电感线圈L 和一个滑动变阻器R 串联．闭合开关S 后，调整R ，使L 1和L 2的亮度相同，此时流过两个灯泡的电流为I ，然后断开S .若t′时刻再闭合S ，则在t′时刻前后的一小段时间内，图C -1-11中能正确反映流过L 1的电流i 1、流过L 2的电流i 2随时间t 变化的图像是( )图C -1-10A B C D图C -1-1110．(多选)如图C -1-12所示，光滑的水平地面上方有两个磁感应强度大小均为B 、方向相反的垂直于纸面的水平匀强磁场，PQ 为两个磁场的边界，磁场范围足够大．一个位于纸面内的半径为a 、质量为m 、电阻为R 的金属圆环沿垂直于磁场方向的速度v 从如图所示的位置开始运动，当圆环运动到其直径刚好与边界线PQ 重合时，圆环的速度为v 2，则下列说法正确的是( )图C -1-12A ．此时圆环中的电功率为4B 2a 2v 2RB ．此时圆环的加速度为4B 2a 2v mRC ．此过程中通过圆环截面的电荷量为πBa 2RD ．此过程中回路产生的电能为0.75mv 2第Ⅱ卷(非选择题 共60分)二、实验题(本题共2小题，11题7分，12题8分，共15分)11．图C -1-13为研究电磁感应现象的实验装置，部分导线已连接．图C -1-13(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么闭合开关后，将原线圈迅速插入副线圈的过程中，电流计的指针将向______偏；原线圈插入副线圈后，将滑动变阻器的滑片迅速向右移动时，电流计的指针将向______偏．12．在研究电磁感应的实验中，实验装置如图C -1-14所示．线圈C 与灵敏电流表构成闭合电路．电源、开关、带有铁芯的线圈A 、滑动变阻器构成另一个独立电路．表格中的第三行已经列出了实验操作以及与此操作对应的电流表的表针偏转方向，请以此为参考，把表格填写完整．实验操作电流表的表针偏向 1.闭合开关S 瞬间2.在开关S 闭合的情况下，滑动变阻器的触头向右滑动时表针向右摆动 3.在开关S 闭合的情况下，线圈A 远离线圈C 时4.在开关S 闭合的情况下，将线圈A 中的软铁棒抽出时三、计算题(本题共4小题，13题10分，14题10分，15题12分，16题13分，共45分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分)13．如图C -1-15甲所示，匝数200匝的圆形线圈，面积为50 cm 2，放在匀强磁场中，线圈平面始终与磁场方向垂直，并设磁场方向垂直于纸面向里时磁感应强度为正．线圈的电阻为0.5 Ω，外接电阻R ＝1.5 Ω.当穿过线圈的磁场按图乙所示的规律变化时：(1)0～0.1 s 内a 、b 两点哪一点的电势高？(2)求0.1～0.5 s 内通过R 的电流大小；(3)求电阻R 所消耗的电功率(建议学完“交变电流”以后再做)．甲乙图C-1-1514．如图C-1-16甲所示，不计电阻的平行金属导轨竖直放置，导轨间距L＝1 m，上端接有阻值为R＝3 Ω的电阻，虚线OO′下方有垂直于导轨平面的匀强磁场．现将质量m＝0.1 kg、电阻r＝1 Ω的垂直于导轨放置的金属杆ab从OO′上方某处由静止释放，杆下落的过程中始终与导轨保持良好接触，杆下落过程中的v-t图像如图乙所示．(g取10 m/s2)求：(1)磁感应强度B的大小；(2)杆在磁场中下落0.1 s的过程中电阻R产生的热量．图C-1-1615．两根光滑平行的长直金属导轨MN、M′N′在同一水平面内，导轨间距为l，电阻不计，M、M′间接有如图C-1-17所示的电路，电路中各电阻的阻值均为R，电容器的电容为C.长度为l、阻值为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．ab在外力的作用下向右匀速运动且与导轨保持良好接触，在ab运动距离s的过程中，整个回路中产生的热量为Q.求：(1)ab运动的速度v的大小；(2)电容器所带的电荷量q.图C-1-1716．如图C-1-18所示，在倾角为θ的光滑斜面上有一匀强磁场区域，该区域的上、下边界AA′、CC′与水平面平行，间距为d，磁场的磁感应强度为B，方向垂直于斜面向上．用粗细均匀的导线绕制的矩形线框abcd位于斜面上，其质量为m，电阻为R，ab边长为2l，bc边长为l(l＜d)．现令线框由静止开始沿斜面下滑，恰好匀速进入磁场区域，线框下滑过程中cd边始终与磁场边界平行．重力加速度为g.求：(1)线框释放时ab边与磁场上边界AA′的距离L；(2)ab边穿出边界CC′瞬间，a、b两点间的电势差U ab；(3)从开始释放线框到ab边与CC′重合的过程中，线框中产生的热量Q.图C-1-18参考答案测评卷参考答案单元测评(一)1．C [解析] 由E ＝n ΔΦΔt得，E 与磁通量的变化率成正比，故选项C 正确． 2．B3．CD [解析] 选项A 中条形磁铁向下插入线圈中时，向下穿过线圈的磁通量逐渐增大，所以感应电流产生的磁场方向向上，根据安培定则可知，选项A 错误，同理可知，选项B 错误，选项C 、D 正确．4．B [解析] 由楞次定律知，线圈进入磁场时感应电流的方向为负，穿出时为正；E ＝BLv 中L 为有效切割长度，故线圈进入磁场时电流由大变小，穿出时电流也由大变小，选项B 正确．5．D [解析] 金属圆盘在匀强磁场中匀速转动，可以等效为无数根长为r 的导体棒绕O 点做匀速圆周运动，产生的感应电动势的大小为E ＝Br 2ω2，通过电阻R 的电流I ＝Br 2ω2R，由右手定则可知，电流的方向为由d 到c ，选项D 正确．6．A [解析] 导线框从t ＝0时刻开始向右运动L 时，导线框的bc 边切割磁感线，有效长度均匀增大，故电动势均匀增大，电流均匀增大，由右手定则可知，电流方向沿顺时针方向；当L ＜x ＜2L 时，ad 边开始进入磁场，由图可知，bc 边增加的切割长度与ad 边增加的切割长度相互抵消，故有效切割长度不变，则感应电动势不变，电流不变，沿顺时针方向；当2L ＜x ＜2.5L 时，bc 边切割长度减小，而ad 边切割长度增大，故电流要减小；当x ＝2.5 L 时，两边切割长度相等，故电流为零；当2.5L ＜x ＜3L 时，ad 边切割长度将大于bc 边，由右手定则可得出电流方向反向，电流增大；至此即可判断选项A 正确．7．C [解析] 由平衡条件知，下金属板带正电，故电流应从线圈下端流出，由楞次定律可以判定磁感应强度B 竖直向上且在减弱或竖直向下且在增强，选项A 、D 错误；因mg＝q U d ，U ＝E R ＋rR ，E ＝n ΔΦΔt ，联立可求得ΔΦΔt ＝dmg （R ＋r ）nqR ，故选项B 错误，选项C 正确．8．BD [解析] 由于A 线圈上有缺口，A 线圈中不产生感应电流，不受安培力的阻碍作用，所以A 线圈先落地，选项B 正确. B 、C 线圈在进入磁场的过程中，受安培力与重力作用，设材料的密度为ρ1，电阻率为ρ2 ，导线的横截面面积为S ，正方形线圈的边长为L ，则由牛顿第二定律有mg －B 2L 2v R ＝ma ，m ＝ρ1·4L·S ，R ＝ρ24L S ，所以4ρ1LSg －B 2LSv 4ρ2＝4ρ1LSa ，解得a ＝g －B 2v 16ρ1ρ2，由于B 、C 线圈开始下落的高度相同，故进入磁场时的速度相同，又因为线圈的材料相同，且进入同一磁场，所以加速度相同，B 、C 线圈同时落地，选项D 正确．9．B [解析] 闭合开关S 后，调整R ，使两个灯泡L 1、L 2的亮度相同，电流为I ，说明R L ＝R.若t′时刻再闭合S ，流过电感线圈L 和灯泡L 1的电流增大，使电感线圈L 产生自感电动势，阻碍流过L 1的电流i 1增大，故i 1将缓慢增大到I ，选项A 错误，选项B 正确；而流过灯泡L 2的电流i 2立即达到电流I 且保持不变，故选项C 、D 错误．10．AC [解析] 感应电动势E ＝2·B·2a·v 2＝2Bav ，感应电流I ＝E R ＝2Bav R，此时圆环中的电功率P ＝I 2R ＝⎝⎛⎭⎫2Bav R 2R ＝4B 2a 2v 2R ，安培力F ＝2B·2aI ＝4BaI ＝8B 2a 2v R ，此过程中通过圆环截面的电荷量q ＝I －·Δt ＝ΔΦΔt·R ·Δt ＝ΔΦR ＝πBa 2R ，此过程中产生的电能E 电＝12mv 2－12m ⎝⎛⎭⎫v 22＝38mv 2.综上可知，选项A 、C 正确．11．(1)如图所示(2)右 左[解析] 在闭合开关时发现灵敏电流计的指针向右偏了一下，表明穿过副线圈的磁通量增加时，电流计的指针向右偏．原线圈迅速插入副线圈的过程中，穿过副线圈的磁通量增加，所以指针向右偏；滑动变阻器的滑片迅速向右移动时，原线圈中的电流减小，穿过副线圈的磁通量减少，所以指针向左偏．12．表针向左摆动 表针向右摆动 表针向右摆动[解析] 滑动变阻器的触头向右滑动时，线圈A 中的电流减弱，磁场减弱，穿过线圈C 的磁通量减少，根据第二列给出的“表针向右摆动”的信息可知，磁通量减少时，表针向右摆动，反之，磁通量增加时，表针向左摆动．闭合开关S 瞬间，通过线圈C 的磁通量增加，表针向左摆动；在开关S 闭合的情况下，线圈A 远离线圈C 时，通过线圈C 的磁通量减少，表针向右摆动；在开关S 闭合的情况下，将线圈A 中的软铁棒抽出时，通过线圈C 的磁通量减少，表针向右摆动．13．(1)b 点电势高 (2)1 A (3)3 W[解析] (1)b 点电势高．(2)根据图像，由法拉第电磁感应定律，有E 2＝n ΔΦΔt ＝nS ΔB Δt＝2 V ， 故I 2＝E 2R ＋r ＝1 A . (3)根据图像，由法拉第电磁感应定律，有E 1＝n ΔΦ′Δt′＝nS ΔB′Δt′＝4 V ， I 1＝E 1R ＋r＝2 A ； E 3＝E 1＝4 V ，I 3＝I 1＝2 A .由电流的有效值的定义，有I 21Rt 1＋ I 22Rt 2＋I 23Rt 3＝I 2R(t 1＋t 2＋t 3)，解得I ＝ 2 A ，故P ＝I 2R ＝3 W .14．(1)2 T (2)0.075 J[解析] (1)由图像知，杆自由下落0.1 s 后进入磁场并以v ＝1.0 m /s 的速度做匀速运动，产生的电动势E ＝BLv ，杆中的电流I ＝E R ＋r，杆所受安培力F 安＝BIL ， 由平衡条件得mg ＝F 安，联立解得B ＝2 T .(2)电阻R 产生的热量Q ＝I 2Rt ＝0.075 J .15．(1)4QR B 2l 2s (2)CQR Bls[解析] (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离s 所用的时间为t ，则有E ＝Blv ，I ＝E 4R ，t ＝s v，Q ＝I 2·4R·t ，联立解得v ＝4QR B 2l 2s. (2)设电容器两极板间的电势差为U ，则有U ＝IR ， 电容器所带电荷量q ＝CU ＝CQR Bls. 16．(1)m 2gR 2sin θ32B 4l 4 (2)2Bl 3⎝⎛⎭⎫mgR sinθ4B 2l 22＋2g （d －l ）sin θ (3)Q ＝mgl sin θ [解析] (1)线框匀速进入磁场，有mg sin θ＝IB·2l ，而I ＝B·2l·v R， 线框进入磁场前由机械能守恒定律，得mgL sin θ＝12mv 2， 联立解得L ＝m 2gR 2sin θ32B 4l 4. (2)线框完全进入磁场后，匀加速下滑的距离为(d －l)时ab 边穿出边界CC ＇，设此时线框的速度为v 2，此过程机械能守恒，有mg(d －l)sin θ＋12mv 2＝12mv 22， 此时cd 边切割磁感线，电动势E ＝B·2l·v 2，电流方向为a→b→c→d→a ，U ab ＞0，且U ab ＝E 3， 联立解得U ab ＝2Bl 3⎝⎛⎭⎫mgR sin θ4B 2l 22＋2g （d －l ）sin θ. (3)由能量守恒定律得Q ＝mgl sin θ. 37272 9198 醘= 40759 9F37 鼷35486 8A9E 語U34062 850E 蔎32360 7E68 繨a24854 6116 愖hR319147CAA 粪。
最新人教版高中物理选修3-2综合测试题及答案2套模块综合测评(一)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分，在每小题给出的四选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备．下列用电器中，哪个没有利用电磁感应原理()A．电磁炉B．白炽灯泡C．磁带录音机D．日光灯镇流器【解析】电磁炉是利用交变电流产生磁场，交变磁场在锅体内产生涡流，从而对食物加热；磁带录音机录音时，声音引起振动，产生感应电流，放音时，磁带上变化的磁场使放音磁头线圈中产生感应电流；日光灯是由于自感产生自感电动势．只有B选项中白炽灯泡没有利用电磁感应原理．【答案】 B2．在北半球，朝南的钢窗原来关着，今将它突然朝外推开，转过一个小于90°的角度，考虑到地球磁场的影响，则钢窗活动的一条边(西边)中() A．有自下而上的微弱电流B．有自上而下的微弱电流C．有微弱电流，方向是先自上而下，后自下而上D．有微弱电流，方向是先自下而上，后自上而下【解析】钢窗打开时，向北穿过钢窗的磁通量减小，根据楞次定律，钢窗的活动边产生自下而上的微弱电流，故A正确．【答案】 A3．如图1所示，用两根材料、粗细、长度完全相同的导线，绕成匝数分别为n1＝50和n2＝100的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比I A∶I B为()图1A．2∶1 B．1∶2C．4∶1 D．1∶4【解析】由法拉第电磁感应定律得：E＝n ΔΦΔt＝nΔBΔtπR2，可知，感应电动势与半径的平方成正比．而根据电阻定律：线圈的电阻为r＝ρLS ＝ρn·2πRS，线圈中感应电流I＝Er，由上综合得到，感应电流与线圈半径成正比，即I A∶I B＝R A∶R B；因相同导线绕成匝数分别为n1和n2的圆形线圈，因此半径与匝数成反比，故I A∶I B＝n2∶n1＝2∶1，故A正确，B、C、D错误．【答案】 A4．如图2所示，在匀强磁场中有一个矩形单匝线圈abcd，ab边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环L、电流表A、定值电阻R、金属滑环K通过导线串联．使矩形线圈以恒定角速度绕过bc、ad中点的轴旋转．下列说法中不正确的是()图2A．线圈转动的角速度越大，电流表A的示数越大B．线圈平面与磁场平行时，流经定值电阻R的电流最大C．线圈平面与磁场垂直时，流经定值电阻R的电流最小D．电流表A的示数随时间按余弦规律变化【解析】令矩形单匝线圈abcd的电阻为r，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BSωR ＋r ，电流表显示的是有效值I ＝I m 2＝BSω2(R ＋r )，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，线圈平面与磁场垂直时，产生的感应电动势最小，故电流最小，B 、C 对．【答案】 D5．如图3所示是一交变电流的i -t 图象，则该交变电流的有效值为 ( )图3A ．4 AB ．22A C.83 A D ．2303 A【解析】 此交变电流的前T 3为正弦交变电流，有效值I 1＝42A ，后23 T 为恒定电流，有效值I 2＝4 A ，根据交变电流的有效值定义可得Q ＝I 2RT ＝I 21R T 3＋I 22R 23T ，代入数据I 2RT ＝13⎝ ⎛⎭⎪⎫422RT ＋23×42RT ，解得I ＝2303 A ，故D 正确． 【答案】 D6．用图4甲所示电路测量电流表的内阻．闭合开关S ，当变阻器的滑片滑至c 处时，电流表和电压表的读数分别为40 mA 、9 V ，已知图甲中热敏电阻的I -U 关系图线如图4乙所示，则电流表的内阻为( )图4A ．0.14 ΩB ．85 ΩC ．140 ΩD ．225 Ω【解析】 当电流表读数为40 mA 时，说明热敏电阻的电流为40 mA ，由图知热敏电阻两端电压U R ＝5.6 V ，则电流表两端电压U ＝9 V －5.6 V ＝3.4 V ，由欧姆定律得R mA ＝U I ＝ 3.4 V 40×10－3 A＝85 Ω. 【答案】 B7．在如图5甲所示的电路中，电阻R 的阻值为50 Ω，在ab 间加上如图乙所示的正弦交流电，则下面说法中正确的是( )甲 乙图5A ．交流电压的有效值为100 VB ．电流表示数为2 2 AC ．产生该交流电的线圈在磁场中转动的角速度为3.14 rad/sD ．在1 min 内电阻R 上产生的热量为1.2×104 J【解析】 从题图乙中可以看出，交流电压的峰值为100 2 V ，所以有效值U ＝100 V ，A 项正确；通过电阻的电流I ＝U R ＝2 A ，B 错误；交流电的周期为T ＝0.02 s ，ω＝2πT ＝314 rad/s ，C 错误，1 min 内Q ＝I 2Rt ＝1.2×104 J ，D 正确．【答案】 AD8．日常生活中，我们常用微波炉来加热食品，它是利用微波来工作的．接通电源后，220 V 的交流经过变压器后，在次级产生2 000 V 高压交流，加到磁控管两极之间，使磁控管产生微波．下列说法中正确的是( )A ．微波炉的变压器原、副线圈的匝数之比为11∶100B ．微波炉的变压器原、副线圈的匝数之比为100∶11C ．微波炉的输出功率是由输入功率决定的D ．微波炉的输入功率是由输出功率决定的【解析】 根据理想变压器的电压和匝数成正比，所以原副线圈的匝数比为11∶100，对于变压器，输入功率是由输出功率决定的．【答案】 AD9．如图6所示为一理想变压器，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是( )图6A ．只增加原线圈的匝数B ．只增加副线圈的匝数C ．只减小用电器R 1的电阻D ．断开开关S【解析】 理想变压器的输入功率与输出功率相等．增加副线圈的匝数可提高副线圈两端的电压，在电阻不变时，副线圈中的电流也增大，输出功率增加；只减小用电器的电阻，电压不变，也能增大副线圈中的电流，增大输出功率．【答案】 BC10．如图7为理想变压器，其原、副线圈的匝数比为2∶1，原线圈接有交流电压u ＝220sin 100πt (V)，图中电压表和电流表均为理想交流电表，R t 为负温度系数的热敏电阻(即当温度升高时，阻值减小)，R 1为定值电阻，C 为电容器．下列说法正确的是( )图7A ．电压表示数是110 VB ．交流电的频率为50 HzC ．通过R 1的电流始终为零D ．当R t 处温度升高时，电压表示数不变，电流表示数变大【解析】 原线圈所加交变电压的有效值为U 1＝2202 V ，由理想变压器的变压比公式U 1U 2＝n 1n 2，可得U 2＝n 2n 1U 1＝12×2202V ＝55 2 V ，选项A 错误；由交变电压的瞬时值表达式u ＝220sin 100πt (V)可知，该交变电流的频率f ＝100π2π Hz ＝50Hz ，选项B 正确；由于交变电流能对电容器进行充、放电，所以会有充、放电电流通过电阻R 1，选项C 错误；因变压器为理想变压器，线圈电阻不计，因此，电压表的示数不变，当R t 处的温度升高时，其电阻阻值变小，所以电流表的示数变大，选项D 正确．【答案】 BD二、非选择题(本题3小题，共40分)11．(10分)如图8(a)是汽车过桥时对不同类型桥面压力变化的实验．采用DIS 方法对模型进行测量，其结果如图8(b)中电脑屏幕所示．图8(1)图(a)中的传感器为________传感器；(2)图(a)中甲、乙、丙分别为三种不同类型的桥面．对于凸形桥甲，其相对应的压力图线应是图(b)电脑屏幕上的________(填“a ”“b ”或“c ”)；(3)如增大小球在斜槽上的高度，在图(b)中大致画出小球能过凸形桥甲时的压力图线．【解析】 (1)该传感器把力信号转化为电信号，属于力电传感器；(2)小球经过凸形桥甲的最高点时，压力小于重力，其相对应的图线应是电脑屏幕上的c ；(3)增大小球在斜槽上的高度，小球经凸形桥甲的最高点时压力更小，其图线与c 相比较，最低点应更低一些．【答案】 (1)力电 (2)c (3)图略，图线与c 相比较，最低点更低一些12．(15分)如图9甲所示，AB 间为交流电源，电压u ＝311 sin 100πt V ，经过某“过滤”装置P 后将图乙所示正弦交流电滤去一半，得到如图丙所示的交流电，求：图9(1)CD 间所获得的电压的周期为多大？(2)CD 间接有“220 V ,40 W”灯泡时其发光功率为多大？(3)CD 间能否连接“220 V ,20 μF ”的电容器？【解析】 (1)过滤前交流电的周期T ＝2πω＝2π100π＝0.02 s ，过滤后电压变化周期还是0.02 s ．(2)设题图丙所示交流电的有效值为U ，有⎝ ⎛⎭⎪⎫U m 22R ·T 2＝U 2R ·T ，U ＝12U m＝3112V．由P＝U2R知P40＝⎝⎛⎭⎪⎫311222202，得此时小灯泡的功率P＝20 W．(3)过滤后，电压的最大值不变，大小为311 V，电容器的电压“220 V”是击穿电压，所以不能直接连接在CD间．【答案】(1)0.02 s(2)20 W(3)不能13．(15分)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图10所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g.求：图10(1)通过电阻R的感应电流的方向和大小；(2)外力的功率．【解析】根据右手定则、法拉第电磁感应定律、闭合电路欧姆定律及能量守恒定律解题．(1)根据右手定则，得导体棒AB上的电流方向为B→A，故电阻R上的电流方向为C→D.设导体棒AB中点的速度为v，则v＝v A＋v B2而v A＝ωr，v B＝2ωr根据法拉第电磁感应定律，导体棒AB 上产生的感应电动势E ＝Br v根据闭合电路欧姆定律得I ＝E R ，联立以上各式解得通过电阻R 的感应电流的大小为I ＝3Bωr 22R .(2)根据能量守恒定律，外力的功率P 等于安培力与摩擦力的功率之和，即P ＝BIr v ＋f v ，而f ＝μmg解得P ＝9B 2ω2r 44R ＋3μmgωr 2. 【答案】 (1)方向为C →D 大小为3Bωr 22R(2)9B 2ω2r 44R ＋3μmgωr 2模块综合测评(二)(时间：60分钟 满分：100分)一、选择题(本题共10小题，每小题6分，共60分，在每小题给出的四选项中，第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．一闭合线圈置于磁场中，若磁感应强度B 随时间变化的规律如图1乙所示，线圈中感应电动势E 随时间t 变化的图象是( )图1【解析】由E＝ΔΦΔt＝ΔBΔt·S可知，因磁感应强度B随时间变化的变化率ΔBΔt是分段恒定的，因此电动势E随时间变化的规律也是分段恒定的，故D正确．【答案】 D2．如图2所示电路中，线圈L与灯泡L A并联，当合上开关S后灯L A正常发光．已知，线圈L的电阻小于灯泡L A的电阻．则下列现象可能发生的是()图2A．当断开S时，灯泡L A立即熄灭B．当断开S时，灯泡L A突然闪亮一下，然后逐渐熄灭C．若把线圈L换成电阻，断开S时，灯泡L A逐渐熄灭D．若把线圈L换成电阻，断开S时，灯泡L A突然闪亮一下，然后逐渐熄灭【解析】当断开S时，线圈L产生断电自感，灯泡L A突然闪亮一下，然后逐渐熄灭，B项正确，A项错误；若把线圈L换成电阻，断开S时，灯炮L A 立即熄灭，C、D均错误．【答案】 B3．理想变压器原、副线圈匝数之比n1∶n2＝2∶1，且在输入、输出回路中分别接有相同的纯电阻，如图3所示，原线圈接在电压为U的交流电源上，则副线圈的输出电压为()图3A.U2B．U3C ．25UD ．34U【解析】 设原线圈中的电流为I ，则副线圈中的电流为2I ；设原线圈的输入电压为U 1，则副线圈的输出电压为U 2＝U 12＝2IR ，所以U 1＝4IR ，而U ＝IR ＋U 1＝5IR ，所以副线圈的输出电压为U 2＝25U ，故正确选项为C.【答案】 C4.如图4所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图4A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变【解析】 由于家庭电路上理想变压器为降压变压器，故n 1>n 2，当原、副线圈减少相同的匝数时，其变压比n ′1n ′2变大，根据U 1U 2＝n ′1n ′2，U 1一定，U 2变小，故小灯泡变暗，选项A 错误，选项B 正确；由U 1U 2＝n ′1n ′2知，原、副线圈电压的比值变大，选项C 错误；根据I 1I 2＝n ′2n ′1，则通过原、副线圈电流的比值变小，选项D 错误．【答案】 B5．为了能安全对某一高电压U 、大电流I 的线路进行测定，图中接法可行的是(绕组匝数n 1>n 2)( )【解析】电流互感器是将大电流变成便于测量的小电流，由I1I2＝n2n1知I2＝n1n2I1，副线圈的匝数应大于原线圈的匝数且测量时应串联在被测电路中，A、C错误；电压互感器是将高电压变成低电压，由U1U2＝n1n2知U2＝n2n1U1，n1应大于n2，且测量时应并联在待测电路中，B正确，D错误．【答案】 B6．两金属棒和三根电阻丝如图5连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1∶R2∶R3＝1∶2∶3，金属棒电阻不计．当S1、S2闭合，S3断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1断开时，闭合的回路中感应电流为5I；当S1、S3闭合，S2断开时，闭合的回路中感应电流是()图5A．0 B．3IC．6I D．7I【解析】由R1∶R2∶R3＝1∶2∶3得令R1＝R，R2＝2R，R3＝3R.S1、S2闭合时R1，R2组成闭合回路，有E1＝3IR；S2、S3闭合时R2，R3组成闭合回路，有E2＝25IR；则S1、S3闭合时R1，R3组成闭合回路，有E1＋E2＝4I x R，所以I x ＝7I.【答案】 D7．如图6所示，A是长直密绕通电螺线管．小线圈B与电流表连接，并沿A的轴线Ox从O点自左向右匀速穿过螺线管A.下面4个选项能正确反映通过电流表中电流I随x变化规律的是()图6【解析】通电螺线管产生稳定的磁场，磁场特征为：两极附近最强且不均匀，管内场强近似匀强．当小线圈穿过两极时，因磁场不均匀，故穿过小线圈的磁通量发生变化，产生感应电流，且因磁场的变化不同，故在小线圈中感应出方向相反的电流，小线圈在螺线管内部运动时，因穿越区域的磁感应强度不变，小线圈中没有感应电流产生．【答案】 C8．电吉他中电拾音器的基本结构如图7所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音．下列说法正确的有()图7A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．弦振动过程中，线圈中的电流方向不断变化【解析】铜不能被磁化，铜质弦不能使电吉他正常工作，选项A错误；取走磁体后，弦的振动无法通过电磁感应转化为电信号，音箱不能发声，选项B知，线圈的感应电动势正确；增加线圈匝数，根据法拉第电磁感应定律E＝NΔΦΔt变大，选项C正确；弦振动过程中，线圈中感应电流的磁场方向发生变化，则感应电流的方向不断变化，选项D正确．【答案】BCD9．照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时() A．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D．总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低【解析】在晚上七、八点钟时，电路上并联的灯较多，则根据并联电路的特点可知，此时总电阻比深夜时小，再由欧姆定律可知，供电线路上的电流大，输电线上损失的电压U损＝IR增大，每盏灯两端的电压也就较低．【答案】CD10．如图8所示边长为L的正方形闭合线圈在磁感应强度为B的匀强磁场中，以一条边为轴，以角速度ω匀速转动，转轴与B垂直，线圈总电阻为R，导线电阻不计，下列说法正确的是()图8A．电压表示数为BL2ω/8B．电压表示数为2BL2ω/8C．线圈转一周产生热量为πB2L4ω/R D．线圈转一周产生热量为2πB2L4ω/R【解析】由E m＝BL2ω，U有效＝E m2＝2BL2ω2，电压表测量的为14R上的电压，则U＝U有效4＝2BL2W8，Q＝⎝⎛⎭⎪⎫BL2ω2R2·R·T＝πB2L4ωR，故B、C正确．【答案】BC二、非选择题(本题3小题，共40分)11．(10分)(1)按图9所示连接好电路，合上S和S′，发现小灯泡不亮，用电吹风对热敏电阻吹一会儿，会发现小灯泡发光了，原因是________________________________________________________________．图9(2)若将热敏电阻换成光敏电阻，合上S和S′，发现小灯泡发光，用黑纸包住光敏电阻后，小灯泡熄灭，其原因是___________________________________ _________________________________________________________________.【解析】(1)热敏电阻阻值较大，左侧电路电流较小，电磁铁磁性较弱，吸不住衔铁，小灯泡不亮，电吹风对热敏电阻加热，使其阻值变小，电路中电流增大，电磁铁磁性增强吸住衔铁，使上、下触点接触，小灯泡发光；(2)用黑纸包住后，光敏电阻的阻值增大，左侧电路电流减小，继电器触点断开，造成小灯泡熄灭．【答案】见解析12．(15分)如图10甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n ＝100匝，总电阻r ＝1.0 Ω，所围成矩形的面积S ＝0.040 m 2，小灯泡的电阻R ＝9.0 Ω，磁场的磁感应强度按如图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e ＝nB m S 2πT ·cos 2πT t ，其中B m 为磁感应强度的最大值，T 为磁场变化的周期，不计灯丝电阻随温度的变化，求：甲 乙图10(1)线圈中产生感应电动势的最大值；(2)小灯泡消耗的电功率；(3)在磁感应强度变化的0～T 4的时间内，通过小灯泡的电荷量．【解析】 (1)由图象知，线圈中产生的交变电流的周期T ＝3.14×10－2 s ， 所以E m ＝nB m Sω＝2πnB m ST ＝8.0 V .(2)电流的最大值I m ＝E m R ＋r ＝0.80 A 有效值I ＝I m 2＝225 A 小灯泡消耗的电功率P ＝I 2R ＝2.88 W.(3)在0～T 4时间内，电动势的平均值E －＝nS ΔB Δt平均电流I －＝E－R ＋r ＝nS ΔB(R ＋r )Δt流过灯泡的电荷量Q ＝I －Δt ＝nS ΔB R ＋r＝4.0×10－3 C ．【答案】 (1)8.0 V (2)2.88 W (3)4.0×10－3 C13．(15分)如图11甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图11(1)由b向a方向看到的装置如图14乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度大小为v时，求ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值．【解析】(1)如图所示，重力mg，竖直向下；支持力N，垂直斜面向上；安培力F，沿斜面向上．(2)当ab杆速度为v时，感应电动势E＝BL v，此时电路中电流I＝ER＝BL vRab杆受到安培力F＝BIL＝B2L2v R根据牛顿运动定律，有ma＝mg sin θ－F＝mg sin θ－B2L2v R，a＝g sin θ－B2L2v mR.(3)当B2L2vR＝mg sin θ时，ab杆达到最大速度v m＝mgR sin θB2L2.【答案】(1)见解析(2)BL vR g sin θ－B2L2vmR(3)v m＝mgR sin θB2L2。
高中物理模块综合检测新人教版选修3-2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理模块综合检测新人教版选修3-2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理模块综合检测新人教版选修3-2的全部内容。
模块综合检测（时间：90分钟满分：100分)一、选择题(本题共10小题,每小题4分,共40分。
在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得4分,选对但不全的得2分,有选错的得0分）1。
一圆形线圈位于垂直纸面向里的匀强磁场中,如图所示.下列操作中,始终保证整个线圈在磁场中,能使线圈中产生感应电流的是(）A.把线圈向右拉动B。
把线圈向上拉动C.垂直纸面向外运动D.以圆线圈的任意直径为轴转动解析：只有圆线圈的任意直径为轴转动时线圈的磁通量才有变化，有感应电流，其他情况下磁通量都不变化,不能产生感应电流,选项D正确。
答案:D2.如图所示是观察电阻值随温度变化情况的示意图。
现在把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是(）A。
如果R为金属热电阻,读数变大，且变化非常明显B。
如果R为金属热电阻，读数变小,且变化不明显C.如果R为热敏电阻(用半导体材料制作），读数变化非常明显D.如果R为热敏电阻(用半导体材料制作）,读数变化不明显解析：金属热电阻的电阻随温度升高而变大，变化不明显,而半导体热敏电阻的阻值随温度升高而变小,非常明显,选项C正确。
答案:C3。
三角形导线框abc固定在匀强磁场中，磁感线的方向与导线框所在平面垂直,规定磁场的正方向垂直纸面向里,磁感应强度B随时间t变化的规律如图所示。
高中物理试卷第I卷(选择题12小题共36分)一选择题(本题包括12小题,每小题3分，共36分。
每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得3分,选对但不全对的得2分,有选错的或不答的得0分)1. 根据安培假说的物理思想：磁场来源于运动电荷．如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实．那么由此推断，地球总体上应该是（）A.带负电B.带正电C.不带电D.不能确定2.关于电磁场理论,下列说法正确的是:( )A.变化的电场周围产生的磁场一定是变化的B. 变化的磁场周围产生的电场不一定是变化的C. 均匀变化的磁场周围产生的电场也是均匀变化的D. 振荡电场周围产生的磁场也是振荡的3．一个质子和一个α粒子沿垂直于磁感线方向从同一点射入一个匀强磁场中，若它们在磁场中的运动轨迹是重合的，则它们在磁场中( )A 运动的时间相等B加速度的大小相等C动量的大小相等D动能的大小相等4 如图4-2-5所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果可能的是A、先闭合S2，后闭合S1的瞬间，电流计指针偏转B、S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C、先闭合S1，后闭合S2的瞬间，电流计指针偏转D、S1、S2闭合后，在断开S1的瞬间，电流计指针偏转5.关于日光灯的工作原理下列说法正确的是: ( )A. 启动器触片接通时,产生瞬时高压B. 日光灯正常工作时,镇流器起降压限流以保证日光灯正常工作C.日光灯正常工作时, 日光灯管的电压稳定在220VD.镇流器作用是将交流电变为直流电6.在赤道附近有一竖直向下的匀强电场，在此区域内有一根沿东西方向放置的直导体棒，由水平位置自静止落下，不计空气阻力，则导体棒两端落地的先后关系是（）Ａ.东端先落地Ｂ.西端先落地Ｃ.两端同时落地Ｄ.无法确定7.如图，带电平行金属板中匀强电场方向竖直上，匀强磁场方向垂直纸面向里，带电小球从光滑绝缘轨道上的a点由静止滑下，经过1/4圆弧轨道从端点Pa点稍低的b点由静止滑下，在经过P点进入板间的运动过程中( )A带电小球的动能将会增大B 带电小球的电势能将会增大C带电小球所受洛伦兹力将会减小D带电小球所受电场力将会增大8.如图所示是日立NP82C21型电视机电路的开始部分,最左边是电源插头,S901是电源开关,F901是保险丝,L901是两只带铁芯的电感线圈,后面复杂的电路没有画出.关于电感线圈的作用,以下叙述正确的是: ( )A.打开电源的瞬间,线圈会产生自感电动势,自感电动势的作用是使电视机更容易起动,所以我们刚一打开电视机就能听到声音和图象B.线圈在电路里起的是缓冲作用,能延缓开机瞬间电流对后面元件的冲击,提高电视机的使用寿命C.电视机正常工作之后,线圈就不会产生自感电动势了D.线圈的自感系数越大越好9.如图所示,abcd为一闭合金属线框，用绝缘线挂在固定点O，当线框经过匀强磁场摆动时，可以判断（空气阻力不计）:( )dP+A.线框进入磁场或离开磁场时，线框中均有感应电流产生B.线框进入磁场后，越靠近OO /线时，电磁感应现象越明显C.此摆最终会停下来D.此摆的机械能不守恒10．如图，在倾角为α的光滑斜面上，放置一根长为L ，质量为m ，通过电流为I 的导线，若使导线静止，应该在斜面上施加匀强磁场B 的大小和方向为( ) A B=mgsin α/IL ，方向垂直斜面向下 B B=mgsin α/IL ，方向垂直水平面向上 C B=mgtan α/IL ，方向竖直向下 D B=mgsin α/IL ，方向水平向右11、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是 （ ）A ．B ．C ．D ．12.一理想变压器给负载供电,变压器输入电压不变,如图所示.如果负载电阻的滑片向上移动则图中所有交流电表的读数及输入功率变化情况正确的是(均为理想电表): ( ) A.V 1、V 2不变，A 1增大，A 2减少，P 增大 B. V 1、V 2不变，A 1 、A 2增大，P 增大 C. V 1、V 2不变，A 1、A 2减少，P 减少 D. V 1不变、V 2增大，A 1、A 2减少，P 减少第II 卷(非选择题 64分)二.填空题(每小题10分,共28分)13.如图所示，电阻R ab =0.1Ω的导体ab 沿光滑导线框向右做匀速运动线框中接有电阻R=0.4Ω,线框放在磁感应强度B =0.1T 的匀强磁场中,磁场方向垂直于线框平面,导体的ab 长度l =0.4m,运动速度v =10m/s.线框的电阻不计.(1)电路abcd 中相当于电源的部分是 ,相当于电源的正极是 端. (2)使导体ab 向右匀速运动所需的外力F ’= N,方向(3)电阻R 上消耗的功率P = W.(4)外力的功率P ’=14.如图所示是测量通电螺线管A 内部磁感应强度B 及其与电流I 关系的实验装置。
【最新】人教版高中物理选修3-2：模块综合检测（一）学校:___________姓名：___________班级：___________考号：___________一、单选题1．机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是( )A．力传感器B．温度传感器C．光传感器D．声音传感器2．法拉第是英国物理学家、化学家，也是著名的自学成才的科学家，在物理学领域，法拉第有“电学之父”的美誉．下列陈述不符合历史事实的是( )A．法拉第首先引入“场”的概念来研究电和磁的现象B．法拉第首先引入电场线和磁感线来描述电场和磁场C．法拉第首先发现电磁感应现象D．法拉第首先发现电流的磁效应3．对于如图所示的电流i随时间t做周期性变化的图象，下列说法中正确的是()A．电流大小变化，方向不变，是直流电B．电流大小、方向都变化，是交流电C．电流的周期是0.02 s，最大值是0.2 AD．电流做周期性变化，是交流电4．如图所示，北京某中学生在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B1，方向由南向北，竖直分量大小为B2，假设自行车的车把为长为L 的金属平把，下列结论正确的是( )A．图示位置中辐条上A点比B点电势低B．左车把的电势比右车把的电势低C．自行车左拐改为南北骑向，辐条A点比B点电势高D．自行车左拐改为南北骑向，辐条A点比B点电势低5．我国发射的“玉兔号”月球车成功着陆月球，不久的将来中国人将真正实现飞天梦，进入那神秘的广寒宫．假如有一宇航员登月后，想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是( )A．直接将电流表放于月球表面，看是否有示数来判断磁场的有无B．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表无示数，则可判断月球表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场D．将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如电流表无示数，则可判断月球表面无磁场6．两根通电直导线M、N都垂直纸面固定放置，通过它们的电流方向如图所示，线圈L 的平面跟纸面平行，现将线圈从位置A沿M、N连线的中垂线迅速平移到位置B，则在平移过程中，线圈中的感应电流( )A．沿顺时针方向，且越来越小B．沿逆时针方向，且越来越大C．始终为零D．先顺时针，后逆时针7．在光滑的桌面上放有一条形磁铁，条形磁铁的中央位置的正上方水平固定一铜质小圆环，如图所示．则以下关于铜质小圆环和条形磁铁的描述正确的是( )A．释放圆环，环下落时环的机械能守恒B．释放圆环，环下落时磁铁对桌面的压力比磁铁的重力大C．给磁铁水平向右的初速度，磁铁滑出时做匀速运动D．给磁铁水平向右的初速度，圆环产生向左的运动趋势8．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L 是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯9．如图所示，一理想变压器原、副线圈的匝数均可调节，原线圈两端接一正弦交变电流，为了使变压器输入功率增大，可以采取的措施有( )A．只增加原线圈的匝数1nB．只减少副线圈的匝数n2C．只减小负载电阻R的阻值D．只增大负载电阻R的阻值二、多选题10．如图所示，图线a是线圈在匀强磁场中绕垂直于磁场的轴匀速转动时所产生正弦式交变电流的图象，当调整线圈转速后，所产生正弦式交变电流的图象如图线b所示，下列关于这两个正弦式交变电流的说法正确的是A．在图中t＝0时刻穿过线圈的磁通量均为0B．线圈先后两次转速之比为3∶2C．交变电流a的峰值为10 VD．交变电流b的峰值为5 V11．电吉他之所以能以其独特的魅力吸引众多的音乐爱好者，是因为它的每一根琴弦下面都安装了一种叫作“拾音器”的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美的音乐．如下图是“拾音器”的结构示意图，多匝绕制的线圈置于永久磁铁与钢质的琴弦之间，当琴弦沿着线圈振动时，线圈中就会产生感应电流，关于感应电流以下说法正确的是( )A．琴弦振动时，线圈中产生的感应电流是变化的B．琴弦振动时，线圈中产生的感应电流大小变化，方向不变C．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化D．琴弦振动时，线圈中产生的感应电流大小不变，方向变化12．如图是远距离输电的示意图，则电压U1、U2、U3、U4之间的关系是( )A．U1<U2B．U2>U3C．U3>U4D．U3＝U1＋U213．目前无线电力传输已经比较成熟，如图所示为一种非接触式电源供应系统．这种系统基于电磁感应原理可无线传输电力，两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示．利用这一原理，可以实现对手机进行无线充电．下列说法正确的是A．若A线圈中输入电流，B线圈中就会产生感应电动势B．只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C．A中电流越大，B中感应电动势越大D．A中电流变化越快，B中感应电动势越大14．在如图所示的虚线框内有匀强磁场，设图示磁场方向为正，磁感应强度随时间变化规律如图所示．边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则下列说法正确的是( )BA．磁感应强度B．线框中感应电流为C．线框cd边的发热功率为PD．a端电势高于b端电势三、解答题15．半径为r、电阻为R的n匝圆形线圈在边长为l的正方形abcd外，匀强磁场充满并垂直穿过该正方形区域，如图所示．当磁场随时间的变化规律如图所示时，则：(1)穿过圆形线圈磁通量的变化率为多少？(2)t0时刻线圈中产生的感应电流为多大？16．如图所示，一能承受最大拉力为16 N的轻绳吊一质量为m＝0.8 kg ，边长为Lm正方形线圈ABCD，已知线圈总电阻为R总＝0.5 Ω，在线圈上半部分分布着垂直于线圈平面向里，大小随时间变化的磁场，如图所示，已知t1时刻轻绳刚好被拉断，g取10 m/s2，求：(1)在轻绳被拉断前线圈感应电动势大小及感应电流的方向；(2)t＝0时AB边受到的安培力的大小；(3)t1的大小．17．U 形金属导轨abcd 原来静止放在光滑绝缘的水平桌面上，范围足够大、方向竖直向上的匀强磁场穿过导轨平面，一根与bc 等长的金属棒PQ 平行bc 放在导轨上，棒左边靠着绝缘的固定竖直立柱e、f.已知磁感应强度B＝0.8 T，导轨质量M＝2 kg，其中bc 段长0.5 m、电阻r＝0.4 Ω，其余部分电阻不计，金属棒PQ 质量m＝0.6 kg、电阻R＝ 0.2 Ω、与导轨间的摩擦因数μ＝0.2.若向导轨施加方向向左、大小为F＝2 N 的水平拉力，如图所示．求：导轨的最大加速度、最大电流和最大速度(设导轨足够长，g 取10 m/s2)．18．如图所示，两根光滑固定导轨相距0.4 m竖直放置，导轨电阻不计，在导轨末端P、Q 两点用两根等长的细导线悬挂金属棒cd.棒cd的质量为0.01 kg，长为0.2 m，处于磁感应强度为B0＝0.5 T的匀强磁场中，磁场方向垂直于导轨平面向里．相距0.2 m的水平虚线MN和JK之间的区域内存在着垂直于导轨平面向里的匀强磁场，且磁感应强度B 随时间变化的规律如图所示．在t＝0时刻，质量为0.02 kg、阻值为0.3 Ω的金属棒ab 从虚线MN上方0.2 m高度处，由静止开始释放，下落过程中保持水平，且与导轨接触良好，结果棒ab在t1时刻从上边界MN进入磁场，并在磁场中做匀速运动，在t2时刻从下边界JK离开磁场，g取10 m/s2.求：(1)在0～t1时间内，电路中感应电动势的大小；(2)在t1～t2时间内，棒cd受到细导线的总拉力为多大；(3)棒cd在0～t2时间内产生的焦耳热．参考答案1．C【详解】由图可知，该传感器可以作为机器人的眼睛，则说明它采用的应是通过感光原理而确定障碍物的，故应为光传感器，ABD与分析不符，故选C。
一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的只有一个选项符合题意，有的有多个选项符合题意，全部选对的得4分，选对但不全的得2分，选错或不答的得0分)1．(多选)下列说法正确的是( )A．热敏电阻能够把热量这个热学量转换为电阻这个电学量B．金属热电阻的化学稳定性好，但灵敏度差C．电熨斗中的双金属片是温度传感器D．霍尔元件是能够把磁感应强度这个磁学量转换为电压这个电学量的传感元件2．(多选)关于传感器，下列说法正确的是( )A．光照越强，光敏电阻的阻值越大B．所有传感器都是由半导体材料做成的C．霍尔元件可以把磁场的强弱转化为电压的大小D．温度升高到居里点时铁氧体就会失去磁性3．关于光敏电阻和热敏电阻，下列说法中正确的是()A．光敏电阻是用半导体材料制成的，其阻值随光照的增强而减小，随光照的减弱而增大B．光敏电阻是能把光照强度这个光学量转换为电流这个电学量的传感器C．热敏电阻是用金属铂制成的，它对温度感知很灵敏D．热敏电阻是把电学量转换为热学量的传感器4．图C-3-1是火电报警器电路的示意图．其中R3为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况分别是()图C-3-1A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大5．在探究超重和失重规律时，某体重为G的同学站在压力传感器上完成一次下蹲动作．传感器和计算机相连，经计算机处理后得到压力F随时间t变化的图像，则图C-3-2中的图像可能正确的是()A B C D图C-3-26．(多选)传感器是一种采集信息的重要器件．图C-3-3是用电容器作为传感器来测定压力变化的电路，当待测压力作用于可动膜片电极上时，以下说法正确的是()图C-3-3A．若F向上压膜片电极，则电路中有从a到b的电流B．若F向上压膜片电极，则电路中有从b到a的电流C．若电流表有示数，则说明压力F发生变化D．若电流表有示数，则说明压力F不会发生变化7．(多选)利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况，图C-3-4甲为某工厂成品包装车间的光传感记录器示意图，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.2 m，则下列说法正确的是()图C-3-4A．传送带运动的速度是0.1 m/sB．传送带运动的速度是0.2 m/sC．该传送带每小时输送3600个工件D．该传送带每小时输送7200个工件8．压敏电阻的阻值随所受压力的增大而减小．有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图C-3-5甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘小球．小车向右做直线运动的过程中，电流表的示数如图乙所示，下列判断正确的是()图C-3-5A．t1～t2时间内，小车做匀速直线运动B．t1～t2时间内，小车做匀加速直线运动C．t2～t3时间内，小车做匀速直线运动D．t2～t3时间内，小车做匀加速直线运动9．(多选)某电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图C-3-6所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件的种类，小华同学用电流传感器(相当于电流表)与直流电源、滑动变阻器、开关串联后，分别将“A、B”“B、C”“C、D”接入电路，闭合开关，计算机显示的电流随时间变化的图像分别如图C-3-7甲、乙、丙所示，则下列判断中正确的是()图C-3-6图C-3-7A．A、B间是电容器B．B、C间是电感线圈C．C、D间是电容器D．C、D间是定值电阻10．如图C-3-8甲所示，面积S＝0.2 m2的线圈，匝数n＝630匝，总电阻r＝1.0 Ω，线圈处在变化的磁场中，设磁场方向垂直于纸面向外为正方向，磁感应强度B随时间t按图乙所示的规律变化，方向垂直于线圈平面．图甲中的传感器可看成一个纯电阻R，并标有“3 V0.9 W”的字样，滑动变阻器R0上标有“10 Ω 1 A”的字样，则下列说法正确的是()图C-3-8A．通过电流表的电流方向向左B．为了保证电路的安全，电路中允许通过的最大电流为1 AC．线圈中产生的感应电动势随时间在变化D．若滑动变阻器的滑片置于最左端，为了保证电路的安全，图乙中t0的最小值为40 s第Ⅱ卷(非选择题共60分)二、实验题(本题共2小题，11题6分，12题9分，共15分)11．图C-3-9是一种自动控制水温的装置，加热电路的两个端点P、Q应接在触头a、b之间还是c、d之间？热敏电阻两端M、N应接在哪两个触头之间？图C-3-912．某实验小组探究一种热敏电阻的温度特性．现有器材如下：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在如图C-3-10所示的实物图上连线．图C-3-10(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，______________，______________，断开开关；③重复第②步操作若干次，测得多组数据．(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R-t关系图像如图C-3-11所示，请根据图像写出该热敏电阻的R-t关系式：R＝________＋________t(Ω)(保留三位有效数字)．图C-3-11三、计算题(本题共3小题，13题12分，14题15分，15题18分，共45分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分) 13．逻辑电路在电子线路中有着重要的应用．某同学利用“非”门电路设计了一个路灯自动控制门电路．天黑了，让路灯自动接通；天亮了，让路灯自动熄灭．图C-3-12中的R G 是一个光敏电阻，当有光线照射时，光敏电阻的阻值会显著减小．R是可调电阻，起分压作用．“非”门电路能将输入的高压信号转变为低压信号，或将低压信号转变为高压信号，J 为路灯总开关控制继电器，它在获得高电压时才启动(图中未画路灯电路)．(1)当天黑时，R G变大还是变小？“非”门电路获得高电压还是低电压？J得到高电压还是低电压？(2)如果路灯开关自动接通时天色还比较亮，现要调节自动控制装置，使得它在天色较暗时才会自动接通开关，应将R调大一些还是调小一些？图C-3-1214．电热毯、电饭锅等是人们常用的电热式家用电器，它们一般具有加热和保温功能，其工作原理大致相同．图C -3-13为某种电热式电器的简化电路图，主要元件有电阻丝R 1、R 2和自动开关S .(1)当自动开关S 闭合和断开时，用电器分别处于什么状态？(2)用电器由照明电路供电(U ＝220 V )，设加热时用电器的电功率为400 W ，保温时用电器的电功率为40 W ，则R 1和R 2分别为多大？图C -3-1315．在航天事业中要用角速度计测得航天器的自转角速度，角速度计的结构如图C -3-14所示，当系统绕轴OO′转动时元件A 在光滑杆上发生滑动，并输出电信号成为航天器的制导信号源．已知元件A 的质量为m ，弹簧的劲度系数为k ，原长为l 0，电源的电动势为E ，内阻不计，滑动变阻器总长为l ，电阻分布均匀，系统静止时滑动变阻器的触头P 在中点，与固定接头Q 正对．当系统以角速度ω转动时，求：(1)弹簧的形变量x 与ω的关系式；(2)电压表示数U 与角速度ω的关系式．图C -3-14参考答案单元测评(三)1．BCD [解析] 热敏电阻能够把温度这个热学量转换为电阻这个电学量，选项A 错误；选项B 、C 、D 正确．2．CD [解析] 光敏电阻由半导体材料制成，温度升高，半导体导电性增强，光敏电阻阻值减小，选项A 错误；并不是所有传感器都是由半导体材料制成的，例如金属热电阻就是由金属制成的，选项B 错误；在磁场中霍尔元件可以输出霍尔电压，将磁感应强度的大小转化为电压的大小，选项C 正确；铁氧体常温下具有磁性，当温度升高到103 ℃附近的居里点时，磁性就会消失，选项D 正确．3．A [解析] 光敏电阻是把光照强度这个光学量转换为电阻这个电学量的元件；热敏电阻是把温度这个热学量转换为电阻这个电学量的元件，故选项B 、D 错误；热敏电阻和光敏电阻都是用半导体材料制成的，半导体具有光敏性和热敏性，故选项A 正确，选项C 错误．4．D [解析] 当R 3所在处出现火情时，R 3的阻值增大，电路中的总电阻增大，总电流减小，路端电压增大，所以报警器两端的电压增大，电流表所在支路的电流也增大，选项D 正确．5．D [解析] 该同学站在压力传感器上完成一次下蹲动作的过程中，先向下加速，后向下减速，其加速度先向下后向上，即先失重后超重，选项D 正确．6．AC [解析] 当F 向上压可动膜片电极时，电容C 变大；而C ＝Q U，U 不变，故Q变大，电容器充电，选项A正确，选项B错误；若电流表有示数，说明压力F发生变化，选项C正确，选项D错误．7．BC[解析] 从乙图可以知道，每间隔1秒的时间光传感器就输出一个电信号，而在这一段时间内传送带运动了两个工件之间的距离，所以传送带运动的速度是v＝0.21m/s＝0.2 m/s.故A错误，B正确；传送带每小时传送的距离为s＝vt＝0.2×3600 m，工件个数为n＝sL＝3600个，C正确，D错误．8．D[解析] 由小球的受力情况可知a∝F N，而压敏电阻的阻值随压力的增大而减小，则电流的大小反映了加速度的大小，故t2～t3时间内小车做匀加速运动，t1～t2时间内小车做加速度增大的变加速运动，选项D正确．9．ABD[解析] 由题图甲可知，电流先达到最大，然后变为零，因电容器在充电时，电路中有充电电流，充电完毕后，电路中的电流为零，所以A、B间应是电容器，选项A 正确；题图乙中电流先慢慢增大，然后不再发生变化，而电感线圈由于自感的作用，使得电路中的电流只能先慢慢增大，然后稳定不变，故B、C间是电感线圈，选项B正确；题图丙中电流立即达到最大值，最后电流的大小保持不变，所以C、D间是定值电阻，选项C 错误，选项D正确．10．D[解析] 由楞次定律可知，通过电流表的电流方向向右；传感器正常工作时的电阻R＝U2P＝（3 V）20.9 W＝10 Ω，工作电流I＝UR＝3 V10 Ω＝0.3 A，由于滑动变阻器的工作电流是1 A，所以电路中允许通过的最大电流为I max＝0.3 A；由于磁场随时间均匀变化，所以线圈中产生的感应电动势是不变的；滑动变阻器的滑片位于最左端时，外电路的电阻为R外＝20Ω，故电动势的最大值E max＝nΔΦΔt＝nSΔBΔt＝630×0.2×2.0t0，又E max＝I max(R外＋r)，联立解得t0＝40 s．故只有选项D正确．11．a、b 之间e、f之间[解析] P、Q应该分别接在触头a、b之间，同时，M、N应该分别接e、f，其工作原理是，当水温升高时，热敏电阻的阻值减小，电磁铁中的电流增大，吸引力增大，使衔铁被吸下，a、b断开，使加热装置停止加热；当水温降低到一定程度时，热敏电阻阻值增大，电磁铁中的电流减小，吸引力减小，衔铁被弹簧拉上去，使a、b之间连接，加热装置开始加热，从而实现水温控制．12．(1)如图所示(2)②记录电压表的示数记录温度计的示数(3)1000.400[解析] 每次添加热水后，都需要重新读出温度计和电压表的示数．根据绘得的R-t图像可以看出，电阻值R与温度t之间是线性关系，故可写成数学表达式R＝a＋bt(Ω)，其中b 为直线的斜率，据图线可得b ＝128－10470－10＝0.400，a ＝100，所以上式可写为R ＝100＋0.400t(Ω)．13．(1)变大 低 高 (2)大[解析] (1)天黑时，光线减弱，光敏电阻的阻值R G 变大，A 端输入低电压，Y 端输出高压信号，J 得到高压，开始控制路灯工作．(2)如果路灯开关自动接通时天色还比较亮，应将R 调大，这样A 端输入电压较高，不会触发继电器．14．(1)S 闭合时，处于加热状态；S 断开时，处于保温状态(2)121 Ω 1089 Ω[解析] (1)当S 闭合时，R 2被短路，此时电路总电阻最小，由P ＝U 2R知功率最大，此时为加热状态，当S 断开时，R 1、R 2串联，电路总电阻最大，功率最小，此时为保温状态．(2)S 闭合时，处于加热状态，有P max ＝U 2R 1； S 断开时，处于保温状态，有P min ＝U 2R 1＋R 2. 联立解得R 1＝121 Ω，R 2＝1089 Ω.15．(1)x ＝mω2l 0k －mω2(2)U ＝mω2l 0E l （k －mω2）[解析] (1)由牛顿第二定律知kx ＝mω2(l 0＋x)，即kx －mω2x ＝mω2l 0，故x ＝mω2l 0k －mω2. (2)由串联电路的规律知U ＝x l E ＝mω2l 0E l （k －mω2）.35476 8A94 誔 433605 8345 荅536815 8FCF 迏22612 5854 塔25737 6489 撉38517 9675 陵 34583 8717 蜗g37262 918E 醎。
高中物理选修3-2课后习题和答案以及解释.txt男人偷腥时的智商仅次于爱因斯坦。
美丽让男人停下，智慧让男人留下。
任何东西都不能以健康做交换。
课后练习一第 1 讲电磁感应和楞次定律1．如图17-13所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将有感应电流产生（）A．向右做匀速运动 B．向左做匀速运动C．向右做减速运动 D．向右做加速运动答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈c不会产生感应电流；做加速运动则可以；2．磁单极子"是指只有S极或N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。
物理学家们长期以来一直用实验试图证实自然界中存在磁单极子，如题图4所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路旋转在防磁装置中，可认为不受周围其它磁场的作用。
设想有一个S极磁单极子沿abcd的轴线从左向右穿过超导回路，那么在回路中可能发生的现象是：A.回路中无感应电流；B.回路中形成持续的abcda流向的感应电流；C.回路中形成持续的adcba流向的感应电流；D.回路中形成先abcda流向而后adcba流向的感应电流答案：C详解：参考点电荷的分析方法，S磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba向的感应电流；3．如图3所示装置中，线圈A的一端接在变阻器中点，当变阻器滑片由a滑至b端的过程中，通过电阻R的感应电流的方向（）A．由c流向d B．先由c流向d，后由d流向cC．由d流向c D．先由d流向c，后由c流向d答案：A详解：滑片从a滑动到变阻器中点的过程，通过A线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时B 线圈要产生向右的磁场来阻止这通过A线圈的电流从滑片流入，从固定接口流出种变化，此时通过R点电流由c流向d；从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d。
2021届河北省高考物理三模试卷（新课标Ⅰ）一、单选题（本大题共5小题，共30.0分）1.体操运动员在落地时总要屈腿，这是为了减小()A. 落地时的动量B. 落地过程中动量的变化量C. 落地过程中地面的作用力D. 落地过程所需时间2.我国发射的“神州六号”载人飞船，与“神州五号”飞船相比，它在更高的轨道上绕地球做匀速圆周运动，如图做示，下列说法中正确的是()A. “神州六号”的线速度较小B. “神州六号”的周期较小C. “神州六号”的角速度较大D. “神州六号”的向心加速度较大3.如图所示，汽车在一段弯曲水平路面上匀速行驶，关于它受到的水平方向的作用力方向的示意图，可能正确的是(图中F为地面对它的静摩擦力，f为它行驶时所受的阻力)()A. B. C. D.4.如图所示，平行板电容器的电容为C，带电荷量为Q，板间距离为d，今在两板的中点d2处放一点电荷q，则它所受静电力的大小为()A. k4Qqd2B. k8Qqd2C. QqCdD. 2QqCd5.一个静止的放射性同位素的原子核 1530P衰变为 1430Si，另一个静止的天然放射性元素的原子核 90234Tℎ衰变为 91234Pa，在同一磁场中，得到衰变后粒子的运动径迹1、2、3、4如图所示，则这四条径迹依次是()A. 电子、 91234Pa、 1430Si、正电子B. 91234Pa、正电子、电子、 1430SiC. 1430Si、正电子、电子、 91234PaD. 正电子、 1430Si、 91234Pa、电子E. 91234Pa、电子、正电子、 1430Si二、多选题（本大题共4小题，共22.0分）6.下列说法正确的是()A. 温度越高，放射性元素的半衰期越长B. 发生β衰变时，元素原子核的质量数不变，电荷数增加1C. 如果使用某种频率的光不能使某金属发生光电效应，则需要增大该入射光的光照强度才行D. 太阳辐射的能量主要来自太阳内部的轻核聚变E. 在相同速率情况下，利用质子流制造的显微镜比利用电子流制造的显微镜有更高的分辨率7.如图所示，质量为M，倾角为θ的斜面滑道静置于水平面上，现在一滑板运动员沿斜面匀加速下滑，加速度大小为a.若人与滑板的总质量为m，则在运动员下滑的过程中()A. 滑板受到的摩擦力大小等于m(gsinθ−a)B. 运动员和滑板受到斜面的作用力大小为mgcosθC. 地面对斜面的支持力大小等于(m+M)gD. 地面对斜面的摩擦力方向向左，大小为macosθ8.如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R的定值电阻，阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上．t=0时对棒施一平行于导轨的外力F，棒由静止开始沿导轨向上运动，通过R的感应电流随时间t变化的关系如图乙所示．下列关于穿过回路abPMa的磁通量Φ和磁通量的瞬时变化率△Φ以及a、b两端的电圧U ab和通过棒的电荷量q随时间△t变化的图象中，正确的是()A. B.C. D.9.下列说法正确的是()A. 光的衍射现象和干涉现象否定了光的直线传播的结论B. 军队士兵过桥时使用便步，是为了防止桥发生共振现象C. 火车鸣笛向我们驶来时，我们听到的笛声频率将比声源发声的频率高D. 用光导纤维束传输图象信息利用了光的全反射三、填空题（本大题共1小题，共5.0分）10.(1)下列说法中正确的是．A. 当两个分子间的分子势能增大时，分子间作用力一定减小B. 大量分子的集体行为是不规则的，带有偶然性C. 晶体和非晶体在一定的条件下可以转化D. 人类利用能源时，是将高品质的能量释放出来并最终转化为低品质的内能(2)一定质量的理想气体，体积由V1压缩至V2，第一次是经过一个等温过程，最终气体压强是P1、气体内能是E1。
