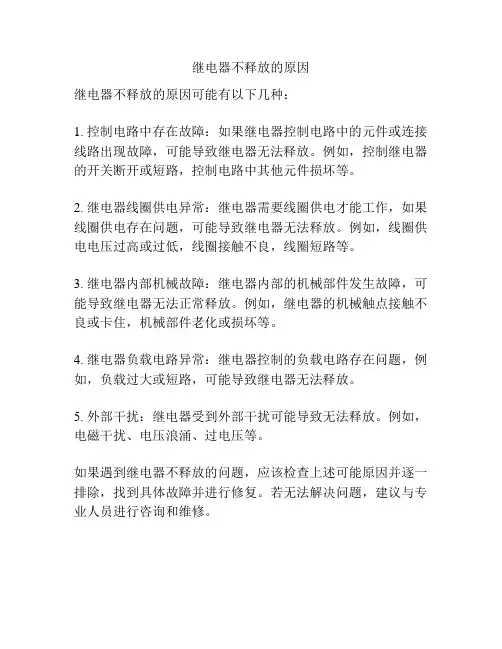

继电器不释放的原因
继电器不释放的原因可能有以下几种：
1. 控制电路中存在故障：如果继电器控制电路中的元件或连接线路出现故障，可能导致继电器无法释放。

例如，控制继电器的开关断开或短路，控制电路中其他元件损坏等。

2. 继电器线圈供电异常：继电器需要线圈供电才能工作，如果线圈供电存在问题，可能导致继电器无法释放。

例如，线圈供电电压过高或过低，线圈接触不良，线圈短路等。

3. 继电器内部机械故障：继电器内部的机械部件发生故障，可能导致继电器无法正常释放。

例如，继电器的机械触点接触不良或卡住，机械部件老化或损坏等。

4. 继电器负载电路异常：继电器控制的负载电路存在问题，例如，负载过大或短路，可能导致继电器无法释放。

5. 外部干扰：继电器受到外部干扰可能导致无法释放。

例如，电磁干扰、电压浪涌、过电压等。

如果遇到继电器不释放的问题，应该检查上述可能原因并逐一排除，找到具体故障并进行修复。

若无法解决问题，建议与专业人员进行咨询和维修。

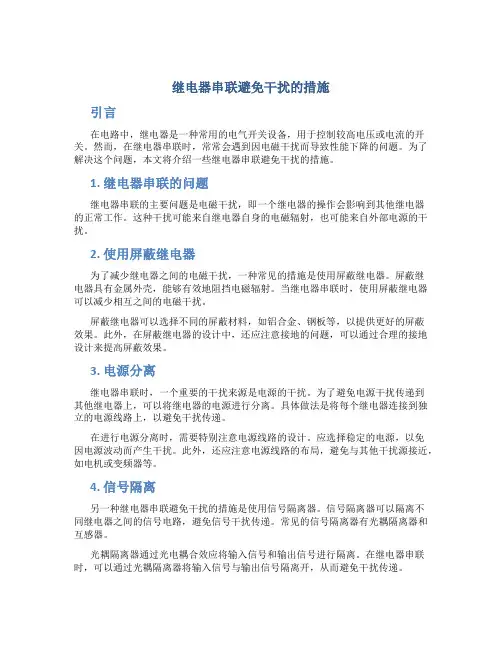

继电器串联避免干扰的措施引言在电路中，继电器是一种常用的电气开关设备，用于控制较高电压或电流的开关。

然而，在继电器串联时，常常会遇到因电磁干扰而导致性能下降的问题。

为了解决这个问题，本文将介绍一些继电器串联避免干扰的措施。

1. 继电器串联的问题继电器串联的主要问题是电磁干扰，即一个继电器的操作会影响到其他继电器的正常工作。

这种干扰可能来自继电器自身的电磁辐射，也可能来自外部电源的干扰。

2. 使用屏蔽继电器为了减少继电器之间的电磁干扰，一种常见的措施是使用屏蔽继电器。

屏蔽继电器具有金属外壳，能够有效地阻挡电磁辐射。

当继电器串联时，使用屏蔽继电器可以减少相互之间的电磁干扰。

屏蔽继电器可以选择不同的屏蔽材料，如铝合金、钢板等，以提供更好的屏蔽效果。

此外，在屏蔽继电器的设计中，还应注意接地的问题，可以通过合理的接地设计来提高屏蔽效果。

3. 电源分离继电器串联时，一个重要的干扰来源是电源的干扰。

为了避免电源干扰传递到其他继电器上，可以将继电器的电源进行分离。

具体做法是将每个继电器连接到独立的电源线路上，以避免干扰传递。

在进行电源分离时，需要特别注意电源线路的设计。

应选择稳定的电源，以免因电源波动而产生干扰。

此外，还应注意电源线路的布局，避免与其他干扰源接近，如电机或变频器等。

4. 信号隔离另一种继电器串联避免干扰的措施是使用信号隔离器。

信号隔离器可以隔离不同继电器之间的信号电路，避免信号干扰传递。

常见的信号隔离器有光耦隔离器和互感器。

光耦隔离器通过光电耦合效应将输入信号和输出信号进行隔离。

在继电器串联时，可以通过光耦隔离器将输入信号与输出信号隔离开，从而避免干扰传递。

互感器利用磁耦合效应将输入信号和输出信号进行隔离。

通过选择适当的互感器参数，可以实现信号的隔离传输，从而达到避免干扰的目的。

5. 过滤器的使用为了进一步减少继电器串联中的电磁干扰，可以考虑使用过滤器。

过滤器可以滤除不需要的频率分量，从而减少干扰的影响。

微机控制系统中电磁阀和继电器干扰的抑制措施发布时间：2008-10-12 来源：应用领域：自动化控制引言在热控调试的过程中，由于电磁阀或继电器的干扰导致微机板卡通道甚至整个板卡损坏的现象屡见不鲜．随着微机控制系统的普及，目前无论大小机组的热控专业都大量地采用计算机控制，而电磁阀和继电器又是控制设备中不可缺少的控制电器，因此抑制电磁阀或继电器的干扰对微机控制系统具有极其重要的意义．在成套控制系统中，常由可编程序控制器（PLC）或计算机分散型控制系统（DCS）的输出装置来控制电磁阀或继电器，由于种种原因这些输出装置（板卡）的抗干扰能力不尽相同，在上电调试之前应对这些回路进行必要的评估性测试，采取相应的抗干扰措施，杜绝损坏板卡通道或整块板卡的现象．1电磁阀的干扰及抑制措施电磁阀按驱动电源分为直流电磁阀和交流电磁阀．电磁阀是典型的感性负载．接通电磁阀线圈时，铁心尚未闭合，电感很小，所以交流电磁阀的启动电流冲击很大，约为稳态时电流的6～10倍．虽然此电流的绝对值并不大，一般不至于造成干扰，但必须充分评估输出板卡的容量是否能承受这种电流冲击的影响．电磁阀断电时，在线圈两端和连接导线上会出现很高的浪涌电压，并伴有衰减的高频振荡，这是一种很强的瞬变干扰，如果不采取抑制措施，不仅影响开关器件或触点，也会干扰电子装置的工作，甚至损坏电子元器件．1．1交流电磁阀的干扰抑制在施工中接触最多的是交流220V或交流110V电源驱动的交流电磁阀，除了需抑制切断线圈时的瞬变干扰外，还需抑制由低压电源带来的干扰，常用的方式有以下两种：1继电器控制，如图1所示．采用继电器控制时，除断开时的电弧和放电造成干扰外，还有接触时由于触点的弹跳现象形成脉冲列式的干扰．一般应采用RC吸收回路，既能抑制接通和断开时的干扰，又保护了继电器的触点．为了方便也可以把RC吸收回路并联在触点上，以起到保护触点的作用．但是当连接线过长时，往往在抑制干扰方面起不到应有的作用，这一点通过梅县电厂Ⅱ期工程和现场试验已得到证实．图1中，虽然继电器起隔离作用，但其线圈是易发生干扰的电感线圈，因此输出板卡与继电器之间必须采用光电隔离．当控制器某输出通道有输出时，该通道的光电耦合器中的发光二极管流过电流而发光，此光线使光电耦合器中的光敏三极管饱和导通，于是继电器线圈电触点闭合．由于发光二极管和光敏三极管没有电气联系，故能实现电气隔离．2双向晶闸管控制．该控制方式就是采用固态继电器或交流无触点继电器控制电磁阀，由于双向晶闸管的关断特性，此方式只能用于交流电磁阀的控制，如图2所示．．双向晶闸管可以直接连接到交流负载回路，但是为了避免切断负载时的干扰，输出线上感应的干扰及动力电源的共模干扰等侵入控制器内部，仍需用光电在元件与控制器内部实现隔离，同时还要在双向晶闸管上并联RC吸收回路来缓冲关断时双向晶闸管上的电压变化．因为电磁阀是感性负载，负载电流滞后于电源电压，当驱动电压反相时，负载电流开始减少，经过一段时间后变为零，此时双向晶闸管才开始关断．但此刻突然加于阻断的双向晶闸管上的电压已很大，由于电压上升率很大，可能使双向晶闸管又导通，产生误动作，甚至损坏，所以必须使用RC吸收回路．R和C的数值取决于线路和电磁阀线圈的参数，但对一般应用场合，R为100Ω，C为0．1μF即可．C过大和R过小时，虽然能提高抑制效果，但会加大双向晶闸管关断时的漏电流，存在电磁阀不能由吸合变为释放的危险．1．2直流电磁阀的干扰抑制图1所示的方法适合于直流电磁阀，而图3所示的晶体管控制的方法也比较常用．当输出时，光电耦合器接受控制器内部回路来的输出信号，发光二极管发光，耦合器的输出端光敏三极管饱和导通．为驱动用晶体管提供基极电流，电磁阀闭合．由于晶体管关断时间很短，切断线圈时的感应电压很高，所以同样必须在线圈上并联RC回路或者并联二极管、稳压管等．1．3吸收回路的安装方法RC等吸收回路应如图4a所示，直接并联在交流或直流电磁阀线圈的两端，而不能像图4b那样接在电子控制装置侧．原因是现场施工中连接线一般都很长，其分布参数将影响吸收回路发挥作用．只在线圈处安装吸收回路也是不够的，因为切断电磁阀时，长连接线的分布参数在过渡过程中产生的干扰仍会影响控制装置的工作，最好的安装方法如图4c所示，在控制装置的驱动侧配置合适的吸收器件．2继电器和接触器的干扰和抑制措施继电器和接触器都是感性负载，所用的干扰抑制措施与电磁阀所采用的措施基本相同．不过从小的控制用继电器到大负载用的接触器的容量相差很悬殊．对小的继电器或接触器，通常由可编程序控制器或微机直接进行控制，而对大容量的接触器往往需通过辅助继电器进行控制．一般情况下，触点容量30A以下者RC回路为470Ω和0．1μF，触点容量30A 以上者，RC回路为470Ω和0．47μF．3热控调试过程中应注意的问题1充分了解输出装置和电磁阀继电器的规格形式，确定是否必要增加RC回路．由于设计不够细致或厂家自身原因，电子输出装置不具备必要的抗干扰措施，或者抗干扰的能力不强．因此，通电调试前应仔细核对有关规格参数，充分评估电子输出装置的抗干扰能力．2认真检查线路的敷设情况，评估因长距离连线而产生的影响．3根据实际情况确定是否增加抗干扰措施及具体实施方法，如上述正确安装吸收回路法，必要时可以做一些现场试验．4由于干扰的不确定性，因此对干扰问题必须进行耐心的观察和评估，切勿掉以轻心，做到一劳永逸关于自动化装置受干扰及抗干扰措施的分析作者：彭岳云时间：2007-11-25 12:02:00来源：论文天下论文网摘要：电磁兼容是现代自动化装置抗电磁干扰能力方面非常关注的目标。

浅析继电保护的电磁干扰及其防护措施摘要：本文分析了电气设备中继电器及的干扰因素及其机理，并提出了抑制干扰的有效措施。

关键词：继电器电磁干扰保护措施随着我国经济的高速发展，人们生活和社会活动对电力的需求越来越高，与之相应的为了保障安全可靠地供电，对继电保护也不断提出新的要求，继电保护元件也在向安装调试简单、运行维护方便、保护动作迅速、灵敏可靠方向发展。

但是在现场运行过程中，如果抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常、继电保护的误动、拒动等会严重威胁到电网的安全运行，因此继电保护的抗干扰措施一直是继电保护工作的重点。

干扰源产生的干扰之所以能影响继电器的正常工作，须经过一定的方式传输给被干扰的设备，这就是形成干扰的三个要素：形成电磁能量的干扰源、干扰传递的途径、对干扰敏感的接受设备。

电气设备和电子设备在其运行过程中都会产生电磁能，并能通过传导、辐射两种形式对继电保护设备产生干扰。

电磁干扰具有很宽的频率范围，又有一定的幅度，经过传导和辐射会污染电磁环境，对电子设备造成干扰，有时甚至危及操作人员的安全。

一、继电保护的电磁干扰因素一般情况下，电力系统的电磁干扰主要来源于内部干扰和外部干扰两个方面：内部干扰是指系统内部的元件，如电容和杂散电感的结合，引起了不同信号的感应，多点接地造成的电位差干扰，高频信号传输造成的电磁波反射等；外部干扰主要指外部环境因素所决定的干扰，如雷击、直流电源的中断与恢复、中压开关柜操作等原因都将产生较强的电磁干扰。

常见的干扰有以下几种[1]：（1）工频干扰当变电所内发生接地故障时，会在变电所地网中和大地中流过接地故障电流，通过地网的接地电阻，使得地网上任意不同的两点之间产生很高的地电位差，这种干扰的电位幅值取决于地网接地电阻及入地电流的大小。

（2）高频干扰电力系统的隔离开关的动静触点接近后会产生电弧闪络，从而产生操作过电压，干扰电压通过母线、电容器等设备进入地网，从而对相关二次回路和二次设备产生干扰，当干扰水平超过装置逻辑元件允许的干扰水平时，将引起继电保护装置的不正常工作。

继电器的工作原理继电器是一种电气控制装置，它通过电磁原理来控制较大电流的开关。

继电器通常由线圈、铁芯、触点和外壳组成。

下面将详细介绍继电器的工作原理。

1. 线圈部分：继电器的线圈通常由导线绕制而成，当通过线圈的电流发生变化时，会在线圈周围产生磁场。

这个磁场会对继电器的铁芯产生吸引力或排斥力，从而引起铁芯的运动。

2. 铁芯部分：继电器的铁芯通常由软磁材料制成，它的作用是增强磁场的传导和集中。

当线圈通电时，铁芯会受到磁场的吸引而向线圈移动，反之当线圈断电时，铁芯会被弹簧或其他机械装置弹回原位。

3. 触点部分：继电器的触点通常由导电材料制成，它们分为常闭触点和常开触点。

当线圈通电时，触点会发生状态改变，常闭触点断开，常开触点闭合，反之当线圈断电时，触点会恢复原来的状态。

4. 工作原理：当继电器的线圈通电时，产生的磁场使得铁芯被吸引，铁芯的运动会导致触点状态的改变。

通过控制线圈的通电和断电，可以实现对触点的控制。

继电器常用于控制电路中的开关，当线圈通电时，触点闭合，电流可以通过；当线圈断电时，触点断开，电流无法通过。

继电器的工作原理可以应用于各种电气控制系统中，例如家用电器、工业自动化设备等。

它具有以下优点：1. 电流和电压隔离：继电器的线圈和触点是隔离的，线圈通电时，触点处的电流和电压可以与控制电路隔离，从而保护控制电路的安全性。

2. 支持大电流控制：由于继电器的触点可以承受较大的电流，因此可以用于控制较高功率的电器设备。

3. 可靠性高：继电器的触点采用导电材料制成，具有较好的导电性能和耐久性，能够承受较长时间的开关操作。

4. 易于控制：继电器的线圈可以通过控制电压的变化来实现触点的开关，控制电压的变化可以通过开关、计算机或其他控制设备来实现。

需要注意的是，继电器的工作原理受到电磁干扰的影响，因此在实际应用中需要采取一些措施来减少干扰。

例如，可以采用屏蔽线圈、增加滤波电容等方式来提高继电器的抗干扰能力。

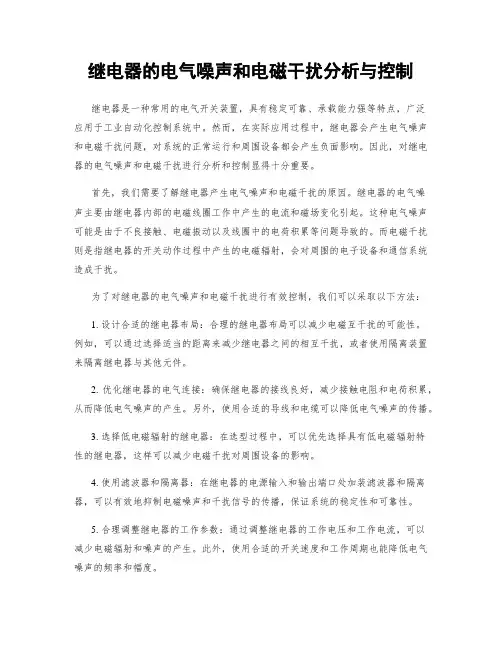

继电器的电气噪声和电磁干扰分析与控制继电器是一种常用的电气开关装置，具有稳定可靠、承载能力强等特点，广泛应用于工业自动化控制系统中。

然而，在实际应用过程中，继电器会产生电气噪声和电磁干扰问题，对系统的正常运行和周围设备都会产生负面影响。

因此，对继电器的电气噪声和电磁干扰进行分析和控制显得十分重要。

首先，我们需要了解继电器产生电气噪声和电磁干扰的原因。

继电器的电气噪声主要由继电器内部的电磁线圈工作中产生的电流和磁场变化引起。

这种电气噪声可能是由于不良接触、电磁振动以及线圈中的电荷积累等问题导致的。

而电磁干扰则是指继电器的开关动作过程中产生的电磁辐射，会对周围的电子设备和通信系统造成干扰。

为了对继电器的电气噪声和电磁干扰进行有效控制，我们可以采取以下方法：1. 设计合适的继电器布局：合理的继电器布局可以减少电磁互干扰的可能性。

例如，可以通过选择适当的距离来减少继电器之间的相互干扰，或者使用隔离装置来隔离继电器与其他元件。

2. 优化继电器的电气连接：确保继电器的接线良好，减少接触电阻和电荷积累，从而降低电气噪声的产生。

另外，使用合适的导线和电缆可以降低电气噪声的传播。

3. 选择低电磁辐射的继电器：在选型过程中，可以优先选择具有低电磁辐射特性的继电器，这样可以减少电磁干扰对周围设备的影响。

4. 使用滤波器和隔离器：在继电器的电源输入和输出端口处加装滤波器和隔离器，可以有效地抑制电磁噪声和干扰信号的传播，保证系统的稳定性和可靠性。

5. 合理调整继电器的工作参数：通过调整继电器的工作电压和工作电流，可以减少电磁辐射和噪声的产生。

此外，使用合适的开关速度和工作周期也能降低电气噪声的频率和幅度。

6. 对继电器进行屏蔽和封装：采用金属屏蔽罩或金属外壳封装继电器，可以有效地限制电磁辐射和噪声的传播，提高系统的抗干扰能力。

7. 进行电磁兼容测试：在产品设计完成后，进行全面的电磁兼容测试，确保继电器符合相关的电磁兼容标准和要求，减少对周围设备以及通信系统的干扰。

中间继电器线圈抑制器是一种用于继电器系统中的重要辅助装置，它主要的作用是对继电器线圈中的电磁干扰信号进行抑制，保证继电器系统的稳定性和可靠性。

本文将从工作原理和作用两个方面对中间继电器线圈抑制器进行详细介绍。

一、工作原理1.电磁干扰信号的产生在继电器系统中，线圈会受到外部电磁干扰信号的影响，这些信号可能来自于电气设备的开关操作、电机的启动和停止等。

这些干扰信号会使继电器的线圈产生过电压、浪涌电流甚至电弧，从而对继电器的正常工作造成影响。

2.中间继电器线圈抑制器的工作原理中间继电器线圈抑制器采用了特殊的电路设计，主要通过电感、电容等元件构成LC滤波器，对干扰信号进行滤波和抑制。

当有干扰信号进入继电器线圈时，中间继电器线圈抑制器会将这些信号导引至LC滤波器中，对其进行消除和降低，从而保证继电器线圈受到的电压和电流在可控范围内，避免对继电器系统的影响。

二、作用1.保护继电器线圈中间继电器线圈抑制器能够有效地保护继电器线圈免受外部电磁干扰信号的影响，避免因干扰信号产生的过电压和浪涌电流对线圈的损坏，延长继电器的使用寿命。

2.提高继电器系统的稳定性和可靠性通过对电磁干扰信号的抑制，中间继电器线圈抑制器能够提高继电器系统的稳定性和可靠性，保证继电器在各种工作环境下都能够正常工作，不受外界因素的影响。

3.改善电器设备的工作性能在电气设备控制和保护系统中，中间继电器线圈抑制器的应用能够改善电器设备的工作性能，保证设备的正常运行，并减少因电磁干扰引起的故障和损坏。

通过以上内容的介绍，我们对中间继电器线圈抑制器的工作原理和作用有了更深入的了解。

它在继电器系统中扮演着非常重要的角色，能够保护继电器线圈、提高系统的稳定性和可靠性，改善电器设备的工作性能，对于维护电气系统的正常运行具有重要意义。

希望本文的介绍能够为大家对中间继电器线圈抑制器的认识提供帮助，促进其在实际工程中的应用。

中间继电器线圈抑制器作为继电器系统中的重要辅助装置，其工作原理和作用已经在上文中进行了较为详细的介绍。

继电器的振动和电磁声噪声分析与控制继电器作为一种常用的电子元件，广泛应用于各种电力系统、自动化控制系统和通信系统中。

然而，继电器在工作过程中会产生振动和电磁声噪声，给系统的正常运行和使用者带来一定的困扰。

因此，对继电器的振动和电磁声噪声进行分析与控制是非常重要的。

首先，我们先来了解继电器的振动产生原因。

在继电器的工作过程中，由于继电器的电磁线圈中通过的电流在切换过程中会发生变化，从而产生磁场变化。

这一磁场变化会导致线圈中出现磁场力，使得线圈和其他机械结构发生位移。

继电器的振动主要来自以下几个方面：1.线圈电流变化引起的磁场力：当线圈中的电流通过变化时，线圈会受到磁场力的作用，从而产生振动。

2.机械结构的震动和共振：继电器的机械结构包括触点、弹簧、铁芯等部分，当这些结构受到磁场力的作用时，会发生振动和共振现象。

3.电流和电压的突变：继电器在切换过程中，电流和电压会出现突变，这些突变也会引起继电器的振动。

继电器的振动不仅会产生噪声，而且还会影响其正常工作，甚至导致失效。

因此，降低继电器的振动对于保证系统的可靠运行至关重要。

下面我们来讨论继电器振动的控制方法。

1.优化继电器的机械结构：通过优化设计和制造继电器的机械结构，可以降低振动和共振的发生。

例如，在设计触点和弹簧时，可以考虑减小质量、增加刚度以及提高制造工艺等方法，从而减少振动的发生。

此外，对于关键部件，还可以使用减振材料或采用减振结构等方式来降低振动。

2.电磁设计优化：通过优化继电器的电磁设计，减小电流和电压的突变，可以降低振动的发生。

例如，合理选取线圈匝数和线径，调整磁场强度和磁场分布等方法，可以降低磁场变化带来的力矩和振动。

3.减小磁场力的影响：通过合理的电源设计和电流控制等方法，可以降低电路中的电磁干扰，减小电流和电压的波动，从而减小继电器的振动。

在继电器的电磁声噪声分析方面，主要是研究继电器在工作过程中产生的声音。

继电器的电磁声噪声主要来自于线圈和触点的振动以及机械结构的共振现象。

中间继电器干扰处理
中间继电器干扰是指在通信过程中，第三方通过中间继电器来窃取、篡改或干扰通信内容。

这种干扰行为对于通信安全构成了严重威胁，因此必须采取相应的措施来处理和防范。

首先，针对中间继电器干扰，我们可以采取加密技术来保护通信内容的安全。

通过使用加密算法对通信内容进行加密，可以有效防止中间继电器对通信内容的窃取和篡改。

此外，还可以采用数字签名技术来验证通信的真实性，防止中间继电器对通信内容进行篡改。

其次，我们可以采取身份验证技术来防范中间继电器干扰。

通过对通信双方的身份进行验证，可以有效防止中间继电器的介入。

例如，可以采用双因素身份验证技术，通过密码、指纹等多种因素对通信双方的身份进行验证，从而降低中间继电器的干扰风险。

另外，我们还可以采取网络监测和检测技术来及时发现和处理中间继电器干扰。

通过部署网络监测系统，可以实时监测通信流量和通信行为，及时发现中间继电器的存在。

同时，还可以采用入侵检测系统来对通信进行实时检测，及时发现和处理中间继电器干扰
行为。

综上所述，针对中间继电器干扰，我们可以采取加密技术、身份验证技术和网络监测技术等多种手段来处理和防范。

通过综合运用这些技术手段，可以有效保护通信内容的安全，降低中间继电器干扰的风险，确保通信的安全可靠。

微机控制系统中电磁阀和继电器干扰的抑制措施
微机控制系统中，电磁阀和继电器是常用的执行元件，但它们也可能对系统造成干扰。

本文将介绍一些常见的干扰抑制措施。

1. 电磁阀的抗干扰设计
电磁阀是一种由电磁铁控制的机械阀，通过线圈产生磁场，驱动阀芯动作。

由于线圈内的高频电压及电流，使电磁阀产生EMI干扰。

针对这种干扰，可以采用以下措施：
（1）防护措施：通过外部线圈和屏蔽罩来抵消磁场的影响。

（2）电源噪声抑制：在电源输入过滤器中加入降噪滤波器，
可有效地降低电源线引起的EMI。

（3）降低开关速度：通过调节电流控制电子开关的速度，降
低干扰的发生频率。

2. 继电器的抗干扰设计
继电器是一种将小电流转换为大电流的电子开关装置。

因其工作原理，继电器也可能对系统造成干扰。

以下是一些可行的干扰抑制措施：
（1）选择高品质继电器：高品质继电器可以提高系统的稳定
性和可靠性。

（2）使用反向降噪器：反向降噪器是一种可通过降噪处理来消除继电器干扰的装置。

（3）电磁屏蔽：通过绕制的导线来包裹继电器，以降低其产生的EMI干扰。

（4）避免继电器直接控制电源线：将继电器放在电源后面，避免将大电流的负载直接接到电源线上。

（5）降低开关速度：和电磁阀一样，通过调节电流控制电子开关的速度，也能有效地降低干扰的发生频率。

总体而言，通过科学的抗干扰设计和控制方法，可以有效地减少电磁阀和继电器带来的EMI干扰，在保证系统稳定性和可靠性的同时，达到合理的系统性能。

如何正确使用继电器进行电路控制继电器是电气控制中常用的一种器件，广泛应用于各类电路控制中。

正确使用继电器可以提高电路的可靠性和稳定性，同时保证电路运行的安全性。

本文将从继电器的工作原理、选型、接线和应用注意事项等方面进行详细阐述，以帮助读者正确使用继电器进行电路控制。

一、继电器的工作原理继电器是一种电磁设备，通过电磁吸合和释放来实现开关电路的控制。

其工作原理主要包括以下几个步骤：1. 输入信号：将控制电压或电流作为输入信号加至继电器的控制端，通过控制端的信号变化来控制继电器的状态。

2. 电磁激励：当输入信号满足继电器的激励条件时，继电器的线圈会产生足够强的磁场，使触点吸合。

3. 触点闭合：继电器的触点闭合时，会使得电路中断或闭合，起到开关的作用。

4. 电磁释放：当输入信号消失或不满足激励条件时，继电器的线圈中断电流，磁场消失，触点释放，电路恢复正常状态。

二、继电器的选型正确的继电器选型对于电路控制至关重要。

在选型时需考虑以下因素：1. 控制电压或电流：根据实际应用需求确定控制信号的电压或电流大小，并选择相应的继电器。

2. 联络电流：根据被控电路的负载要求，选择继电器的额定联络电流。

3. 联络类型：继电器根据其联络类型分为常开型和常闭型，根据控制要求选择合适的型号。

4. 继电器类型：根据应用要求选择不同种类的继电器，如电磁继电器、固态继电器、封装型继电器等。

三、继电器的接线方法继电器的接线方法需要根据具体的应用场景和电路要求来确定。

以下是常用的几种接线方法：1. 单继电器控制单负载：将继电器的触点与被控电路连接，使继电器能够实现对电路的开闭控制。

2. 多继电器联锁：当需要控制多个电路时，可以通过继电器间的联锁进行实现，实现电路的依次开闭。

3. 并联控制或并行控制：当需要在一个电路中同时控制多个负载时，可以通过并联或并行的方式连接继电器，实现对多个负载的同时开闭。

4. 继电器与接触器结合：在大型电气控制系统中，通常会使用继电器与接触器结合的方式，实现对电路的复杂控制。

热继电器损坏的原因
热继电器（Thermal Relay）是一种用于电路保护的电器，它利用电流产生的热量来驱动保护机构，当电流超过规定值时，热继电器中的热元件会通过电流产生的热量来跳闸，从而切断电路，保护设备不受过电流的损害。

热继电器损坏的原因可能包括。

1.过载：长时间或频繁的过载操作会导致热继电器中的热元件过热，超过其承受能力，导致损坏。

2.电流设置不当：如果热继电器的电流设置不当，可能会导致其在正常工作电流下就触发保护，或者在高电流下无法及时触发保护，这都会导致热继电器损坏。

3.环境因素：高温、高湿、多尘等恶劣环境可能会影响热继电器的散热性能，导致其过热损坏。

4.机械损伤：运输、安装或操作过程中可能会对热继电器造成机械损伤，如撞击、振动等，这可能导致内部部件移位或损坏。

5.质量问题：热继电器本身的质量问题，如材料缺陷、制造工艺不良等，也可能导致其在使用过程中损坏。

6.电磁干扰：强烈的电磁干扰可能会影响热继电器的正常工作，导致误动作或无法动作。

7.电源问题：电源电压波动、电压过高或过低都可能导
致热继电器损坏。

8.继电器老化：随着时间的推移，热继电器中的部件可能会因为老化而失效，导致损坏。

为了确保热继电器的正常工作和延长其使用寿命，应定期对其进行维护和检查，包括检查电流设置、清洁灰尘、确保良好的散热条件等。

同时，选择合适的热继电器型号和高质量的产品也是非常重要的。

微机控制系统中电磁阀和继电器干扰的抑制措施发布时间：2008-10-12 来源：应用领域：自动化控制引言在热控调试的过程中，由于电磁阀或继电器的干扰导致微机板卡通道甚至整个板卡损坏的现象屡见不鲜．随着微机控制系统的普及，目前无论大小机组的热控专业都大量地采用计算机控制，而电磁阀和继电器又是控制设备中不可缺少的控制电器，因此抑制电磁阀或继电器的干扰对微机控制系统具有极其重要的意义．在成套控制系统中，常由可编程序控制器（PLC）或计算机分散型控制系统（DCS）的输出装置来控制电磁阀或继电器，由于种种原因这些输出装置（板卡）的抗干扰能力不尽相同，在上电调试之前应对这些回路进行必要的评估性测试，采取相应的抗干扰措施，杜绝损坏板卡通道或整块板卡的现象．1电磁阀的干扰及抑制措施电磁阀按驱动电源分为直流电磁阀和交流电磁阀．电磁阀是典型的感性负载．接通电磁阀线圈时，铁心尚未闭合，电感很小，所以交流电磁阀的启动电流冲击很大，约为稳态时电流的6～10倍．虽然此电流的绝对值并不大，一般不至于造成干扰，但必须充分评估输出板卡的容量是否能承受这种电流冲击的影响．电磁阀断电时，在线圈两端和连接导线上会出现很高的浪涌电压，并伴有衰减的高频振荡，这是一种很强的瞬变干扰，如果不采取抑制措施，不仅影响开关器件或触点，也会干扰电子装置的工作，甚至损坏电子元器件．1．1交流电磁阀的干扰抑制在施工中接触最多的是交流220V或交流110V电源驱动的交流电磁阀，除了需抑制切断线圈时的瞬变干扰外，还需抑制由低压电源带来的干扰，常用的方式有以下两种：1继电器控制，如图1所示．采用继电器控制时，除断开时的电弧和放电造成干扰外，还有接触时由于触点的弹跳现象形成脉冲列式的干扰．一般应采用RC吸收回路，既能抑制接通和断开时的干扰，又保护了继电器的触点．为了方便也可以把RC吸收回路并联在触点上，以起到保护触点的作用．但是当连接线过长时，往往在抑制干扰方面起不到应有的作用，这一点通过梅县电厂Ⅱ期工程和现场试验已得到证实．图1中，虽然继电器起隔离作用，但其线圈是易发生干扰的电感线圈，因此输出板卡与继电器之间必须采用光电隔离．当控制器某输出通道有输出时，该通道的光电耦合器中的发光二极管流过电流而发光，此光线使光电耦合器中的光敏三极管饱和导通，于是继电器线圈电触点闭合．由于发光二极管和光敏三极管没有电气联系，故能实现电气隔离．2双向晶闸管控制．该控制方式就是采用固态继电器或交流无触点继电器控制电磁阀，由于双向晶闸管的关断特性，此方式只能用于交流电磁阀的控制，如图2所示．．双向晶闸管可以直接连接到交流负载回路，但是为了避免切断负载时的干扰，输出线上感应的干扰及动力电源的共模干扰等侵入控制器内部，仍需用光电在元件与控制器内部实现隔离，同时还要在双向晶闸管上并联RC吸收回路来缓冲关断时双向晶闸管上的电压变化．因为电磁阀是感性负载，负载电流滞后于电源电压，当驱动电压反相时，负载电流开始减少，经过一段时间后变为零，此时双向晶闸管才开始关断．但此刻突然加于阻断的双向晶闸管上的电压已很大，由于电压上升率很大，可能使双向晶闸管又导通，产生误动作，甚至损坏，所以必须使用RC吸收回路．R和C的数值取决于线路和电磁阀线圈的参数，但对一般应用场合，R为100Ω，C为0．1μF即可．C过大和R过小时，虽然能提高抑制效果，但会加大双向晶闸管关断时的漏电流，存在电磁阀不能由吸合变为释放的危险．1．2直流电磁阀的干扰抑制图1所示的方法适合于直流电磁阀，而图3所示的晶体管控制的方法也比较常用．当输出时，光电耦合器接受控制器内部回路来的输出信号，发光二极管发光，耦合器的输出端光敏三极管饱和导通．为驱动用晶体管提供基极电流，电磁阀闭合．由于晶体管关断时间很短，切断线圈时的感应电压很高，所以同样必须在线圈上并联RC回路或者并联二极管、稳压管等．1．3吸收回路的安装方法RC等吸收回路应如图4a所示，直接并联在交流或直流电磁阀线圈的两端，而不能像图4b那样接在电子控制装置侧．原因是现场施工中连接线一般都很长，其分布参数将影响吸收回路发挥作用．只在线圈处安装吸收回路也是不够的，因为切断电磁阀时，长连接线的分布参数在过渡过程中产生的干扰仍会影响控制装置的工作，最好的安装方法如图4c所示，在控制装置的驱动侧配置合适的吸收器件．2继电器和接触器的干扰和抑制措施继电器和接触器都是感性负载，所用的干扰抑制措施与电磁阀所采用的措施基本相同．不过从小的控制用继电器到大负载用的接触器的容量相差很悬殊．对小的继电器或接触器，通常由可编程序控制器或微机直接进行控制，而对大容量的接触器往往需通过辅助继电器进行控制．一般情况下，触点容量30A以下者RC回路为470Ω和0．1μF，触点容量30A 以上者，RC回路为470Ω和0．47μF．3热控调试过程中应注意的问题1充分了解输出装置和电磁阀继电器的规格形式，确定是否必要增加RC回路．由于设计不够细致或厂家自身原因，电子输出装置不具备必要的抗干扰措施，或者抗干扰的能力不强．因此，通电调试前应仔细核对有关规格参数，充分评估电子输出装置的抗干扰能力．2认真检查线路的敷设情况，评估因长距离连线而产生的影响．3根据实际情况确定是否增加抗干扰措施及具体实施方法，如上述正确安装吸收回路法，必要时可以做一些现场试验．4由于干扰的不确定性，因此对干扰问题必须进行耐心的观察和评估，切勿掉以轻心，做到一劳永逸关于自动化装置受干扰及抗干扰措施的分析作者：彭岳云时间：2007-11-25 12:02:00来源：论文天下论文网摘要：电磁兼容是现代自动化装置抗电磁干扰能力方面非常关注的目标。

电子继电器与传统机械继电器的比较继电器是一种电气控制元件，它被广泛应用于自动化系统中。

在不同的应用场景下，有两种常见的继电器类型，即电子继电器和传统机械继电器。

本文将对这两种类型的继电器进行比较，并分析它们的优势和劣势。

首先，让我们来了解一下电子继电器。

电子继电器是一种以固态电子元器件为基础的继电器。

相比传统的机械继电器，电子继电器具有许多优点。

首先，电子继电器更加紧凑，体积较小，可以方便地集成到各种电路板和设备中。

其次，电子继电器的响应速度更快，通常在微秒级别，而机械继电器的响应时间通常在毫秒级别。

这使得电子继电器在快速切换和高频率应用中表现更为出色。

此外，电子继电器的寿命更长，因为它没有机械零件，不易磨损和损坏。

电子继电器也可以同时控制多个通道，实现多路开关功能。

然而，电子继电器也存在一些劣势。

首先，电子继电器对于电磁干扰比较敏感。

强电磁场可能会对其性能产生干扰或破坏。

此外，电子继电器通常需要较低的控制电压，所以在高电压环境下可能需要使用降压电路。

另外，电子继电器在高温和高湿度环境下的稳定性可能较差，因为电子元器件更容易受到温度和湿度的影响。

接下来，我们来看一下传统机械继电器。

机械继电器是一种以机械触点为基础的继电器。

相比电子继电器，机械继电器具有一些独特的优势。

首先，机械继电器的开关容量较大，可以承受较高的电流和电压。

这使得机械继电器在大功率电气设备和高电流负载的控制中应用广泛。

其次，机械继电器对于电磁干扰的抗性较强，不易受到外部环境的干扰影响。

此外，机械继电器的使用寿命较长，可以经受更多的开关次数。

然而，传统机械继电器也存在一些缺点。

首先，机械继电器的响应速度较慢，通常在毫秒级别，无法满足一些需要快速切换的应用需求。

其次，机械继电器的体积较大，需要更多的空间来安装，并且不易集成到紧凑的电路板中。

另外，机械继电器在频繁开关和高速切换的应用中容易出现接触老化或触点焊接等问题，影响其可靠性。

综上所述，电子继电器和传统机械继电器都有各自的优势和劣势。

中间继电器工作原理继电器是一种电气控制器件，广泛应用于工业自动化系统中。

中间继电器是继电器的一种类型，它在自动控制系统中起到信号转换和放大的作用。

本文将详细介绍中间继电器的工作原理及其应用。

一、中间继电器的定义和结构中间继电器是一种电气控制器件，它通过电磁吸合和释放来控制电路的通断。

中间继电器通常由电磁系统、触点系统和外壳组成。

1. 电磁系统：中间继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，使其运动，从而控制触点的通断。

2. 触点系统：中间继电器的触点系统由静态触点和动态触点组成。

静态触点用于控制电路的通断，动态触点则与外部电路相连，用于传递信号。

3. 外壳：中间继电器的外壳通常由绝缘材料制成，用于保护内部电路，并具有固定和安装的作用。

二、中间继电器的工作原理中间继电器的工作原理主要涉及电磁吸合和释放过程。

1. 电磁吸合过程：当中间继电器的线圈通电时，产生的磁场会吸引铁芯，使其向线圈方向运动。

当铁芯接近线圈时，磁场强度增加，吸引力增大，最终使铁芯与线圈紧密接触，形成电磁吸合。

2. 电磁释放过程：当中间继电器的线圈断电时，磁场消失，铁芯失去吸引力，开始向原始位置运动。

在运动过程中，铁芯与线圈之间的接触断开，形成电磁释放。

3. 触点通断过程：当中间继电器的线圈通电时，触点会受到铁芯的运动影响，发生通断操作。

当线圈通电时，触点闭合，电流可以通过继电器；当线圈断电时，触点打开，电流无法通过继电器。

三、中间继电器的应用中间继电器广泛应用于自动控制系统中，常见的应用场景包括：1. 自动化生产线：中间继电器可以控制各种设备的启停，实现自动化生产。

2. 楼宇自动化系统：中间继电器可以控制灯光、空调、门禁等设备的开关，实现楼宇的智能化管理。

3. 电力系统：中间继电器可以控制电力设备的通断，保护电力系统的安全运行。

4. 交通信号控制：中间继电器可以控制交通灯的变化，确保交通流畅和安全。

5. 家用电器：中间继电器可以控制家用电器的启停，提高家庭生活的便利性和舒适度。

电磁继电器的电磁干扰现象与抑制方法嘿，朋友们！今天咱来聊聊电磁继电器的电磁干扰现象和抑制方法。

你想想啊，这电磁继电器就像个勤劳的小蜜蜂，在各种电路里忙忙碌碌地工作着。

但有时候呢，它也会惹出点小麻烦，这就是电磁干扰啦！就好比你正安静地听音乐呢，旁边突然有人大声喧哗，是不是挺烦人呀！电磁干扰出现的时候，那可真是让人头疼。

它可能会让你的电器设备变得怪怪的，一会儿抽风，一会儿又不正常工作了。

比如说，你家电视可能会突然出现雪花，或者音响发出奇怪的噪音，这都是电磁干扰在捣乱呢！那怎么对付这个小捣蛋鬼呢？嘿嘿，咱有办法！首先呢，可以从源头抓起呀，就像治理河流污染，先找到污染源头一样。

咱得给电磁继电器找个好地方安家，让它尽量少影响其他设备。

这就好比你把爱吵闹的小朋友放在一个单独的房间里，让他自己玩去，别打扰别人。

然后呢，给它穿上一层“防护服”，也就是一些屏蔽措施。

就像给人穿上厚厚的棉袄，能挡住寒风一样。

这些屏蔽措施能把电磁干扰给挡在外面，不让它乱跑。

还有啊，布线也很重要哦！把那些线整理得整整齐齐的，别让它们像乱麻一样纠缠在一起。

这就像你整理自己的房间，东西放得井井有条，找起来也方便，还不容易出乱子。

再说说接地吧，这可是个关键的环节呢！就好像给设备接上一根定海神针，让它稳稳地待着，不被电磁干扰轻易撼动。

咱平时使用的时候，也得注意一些小细节呀。

别把那些容易受干扰的设备放得离电磁继电器太近啦，就像你不会和一个爱捣蛋的家伙靠得太近一样。

总之呢，只要咱用心对待，电磁干扰这个小调皮是可以被我们制服的。

只要我们多留意，多采取一些措施，就能让我们的电器设备稳稳当当、顺顺利利地工作。

别让电磁干扰坏了我们的好心情和正常生活呀！大家说是不是这个理儿呢？电磁继电器的电磁干扰并不可怕，只要我们方法得当，就能和它和谐共处啦！。

交流固态继电器不能控制的原因交流固态继电器不能控制的原因在现代工业生产中，继电器是一种广泛应用的电器元件，用于控制电路的开关和保护电路。

而固态继电器是继电器的一种新型形式，它采用固态电子器件来实现电路的控制和保护。

然而，有时我们会遇到一些情况，交流固态继电器不能正常进行控制，这给生产过程带来了一定的困扰。

那么，交流固态继电器不能控制的原因是什么呢？一、电源电压不稳定电源电压的不稳定是交流固态继电器不能正常控制的主要原因之一。

在工业生产中，由于电网负载的变化以及电源线路的阻抗等因素，电源电压可能会出现波动或峰值变化。

这种电压的不稳定性会导致交流固态继电器无法准确判断电源的状态，从而无法进行有效的控制。

二、电流过大交流固态继电器在设计时需要考虑到所能承受的最大电流，如果电流超过了其额定值，就会导致继电器无法正常工作。

这可能是由于负载电流突然增大或者继电器本身的设计不合理等原因引起的。

当电流过大时，继电器可能无法正常开闭，从而无法实现对电路的控制。

三、温度过高固态继电器在工作过程中会产生一定的热量，如果长时间处于高温环境中，温度将会升高。

当温度超过继电器的承受范围时，可能会导致继电器无法正常工作。

这是因为高温会导致继电器内部元件的老化、损坏或者焊接不良，进而影响继电器的性能和可靠性。

四、电磁干扰电磁干扰是交流固态继电器不能正常控制的另一个重要原因。

在工业生产现场，存在着各种电磁干扰源，如电磁场、电磁波、电磁辐射等。

这些干扰源会对继电器内部的电子元件产生影响，从而导致继电器无法正常工作。

特别是在高频电磁干扰的环境中，继电器可能会产生误动作或者无法动作的情况。

五、负载故障负载故障也是导致交流固态继电器不能正常控制的原因之一。

负载故障可能包括短路、过载、接触不良等情况。

当负载发生故障时，继电器可能无法正常断开电路或者无法接通电路，从而影响对电路的控制。

六、电气接触不良电气接触不良是交流固态继电器不能正常控制的另一个常见原因。
