高楼无塔供水压力罐工作原理
- 格式:doc
- 大小:34.00 KB
- 文档页数:2
无塔供水压力罐原理
无塔供水压力罐是一种常见的水力设备,它可以有效地维持供水系统的压力稳定,保证供水系统的正常运行。
那么,无塔供水压力罐的原理是什么呢?接下来,我们将详细介绍无塔供水压力罐的原理及其工作过程。
首先,无塔供水压力罐是通过压缩空气的方式来维持供水系统的压力稳定的。
当供水系统中的水压下降时,压力罐内的压缩空气会推动水进入供水系统,从而提高水压;反之,当供水系统中的水压升高时,压力罐内的压缩空气会被压缩,从而减少水的进入,以降低水压。
这样一来,无塔供水压力罐就能够通过压缩空气的调节,保持供水系统的水压在一个稳定的范围内。
其次,无塔供水压力罐的工作原理是基于泵送系统的运行。
当供水系统中的水
压下降到一定程度时,压力罐内的压缩空气会推动水进入供水系统,从而提高水压;而当水压升高到一定程度时,压力罐内的压缩空气会被压缩,从而减少水的进入,以降低水压。
这样一来,无塔供水压力罐就能够通过不断地调节水的进入量,保持供水系统的水压在一个稳定的范围内。
最后,无塔供水压力罐的原理也涉及到一些物理学的知识。
在无塔供水压力罐中,压缩空气的体积和压力是成反比的,即当压力增大时,体积减小;当压力减小时,体积增大。
这一原理也是无塔供水压力罐能够通过压缩空气的方式来维持供水系统的压力稳定的关键。
总之,无塔供水压力罐的原理是基于压缩空气的调节和泵送系统的运行,通过
不断地调节水的进入量,保持供水系统的水压在一个稳定的范围内。
同时,无塔供水压力罐的原理也涉及到一些物理学的知识,如压缩空气的体积和压力成反比。
通过这些原理的作用,无塔供水压力罐能够有效地维持供水系统的压力稳定,保证供水系统的正常运行。
无塔供水压力罐原理
无塔供水压力罐原理是采用水体大功率蒸发来增加水压的技术。
它的原理是通过蒸发液体天然气来增加水压,气体吹在水中,形成汽
蒸汽层,汽蒸汽层密封,并在表面形成蒸发界面,使水体实现蒸发,
从而增加水压。
用这种方法来增加水压不仅具有高效率,还具有节能
的功能。
无塔供水压力罐一般装有进出水口管、蒸发节流装置、蒸发炉、
加热元件和自动控制设备等部件,它们处于紧张的状态,安装在结构
和支架上,并被密封以保护元件的安全。
无塔供水压力罐的工作原理也比较简单,通常是有一条水管,管
内有水,在管内烧气,气体把水加热,排出压力,气体的压力比水的
压力大,当气体压力大于水的压力时,气体就可以把水从水管中排出。
这样,就可以获得很高的水压了。
无塔供水压力罐是一种高效率、节省能源、安全可靠、性能稳定、易操作的供水设备,它也可以满足不同要求的工程需求。
它既可以作
为普通水源的增压装置,也可以作为冷却水的水源。
另外,无塔供水压力罐可以节约行业中大量的运输压力,降低运
输压力,延长管道寿命,减少运输能耗。
由于它们的工作原理比较简单,并且维护方式简单,所以它在供水行业中很受欢迎,逐渐使用在
各个领域和行业里。
压力容器无塔供水器工作原理及安装一、用途本压力容器系地面无塔自动供水装置。
它是根据水气压缩原理代水塔向高处及水网系统自动供水的理想设备。
适用于厂矿企业、机关、团体、部队、学校等大中小型企事业单位的生产和生活用水。
本产品压升水位可达四十米以上。
可用于山区,也可用于消防和灌溉。
二、结构及工作原理本装置包括压力柜一台、水泵一台、输供阀门一组、升压自动控制一组。
启动电机水泵输水至压力柜,水位增高,空气压缩,压力达到规定数值,表针接触止点,自动(河南永兴锅炉集团)开头令电机停转与输水。
开阀供水后,柜内水位下降,压力减退,到一定限度,表针接触开点,即令电机启动,输水至压力柜,水位上升,表针接触上止点,令电机停转及输水,如此循环不止,使压力柜经常保持供水。
本产品结构简单,工作稳定,安全可靠,电气自动操作,不用人力,用电适度,与建水塔投资相比可减少60%以上,而且方便灵活,可地上,可地下,可迁东建西,不受任何条件的限制。
三、压力容器技术规范与要求1、本产品系压力容器,在工作状态下禁止撞击与强烈震动,严格按说明书操作。
2、电气自动控制箱,应安装牢固,不得随意调动,以防误操作损坏设备。
3、水泵与电机应根据压(河南永兴锅炉集团)力柜的压强配套使用不得任意更换。
4、增压器规格,按T/米3分5、10、15、20、25、30、40等。
用户可根据供水量大小自由选择。
四、压力容器安装使用及保养1、水泵电机的安装严格按说明书进行。
2、压力柜的安装:整平地基,根据需要用砖石料砌成两个适当高度与压力柜弧面相适应的承重15T的支撑台,将压力柜吊装在支撑台上。
3、将自控压力表静表针调到所需压力的止点上,启动表针调整到1kg/cm2上,接通电源。
4、第一次注水作清柜排污,排污后,关闭排污阀门。
打开放气阀,继续注水,至水位上限时,关闭放气阀。
这时除输水阀以外,其余阀门一律关闭。
待压力表针接触止点后,检查各部管道,及密(河南永兴锅炉集团)件是否有漏水漏气现象,如正常可开阀供水。
立式无塔供水压力罐的吨位及工作原理高楼立式无塔供水压力罐吨位为2-10吨,系立式设备,具有占地面积小的优点,以水井或蓄水池做水源,适用于地面面积小,用水量少的用户。
系统工作原理图如下所示。
立式无塔供水压力罐的工作原理:当水泵向罐内充水时,罐内空气向罐的上部压缩,压力增大,达到设定的最高压力时,控制器控制水泵停止运行,当用户用水时,水在压缩空气的压力作用下被压出,沿供水管道向用水处供水。
随着罐内水量减少,气压下降,当压力降到设定的最低压力时,控制器启动水泵向罐内和用户供水,这样反复动作达到了自动向用户加压供水的目的。
立式无塔供水压力罐安装与使用:1、本设备安装应选择通风良好、灰尘少、不潮湿的场地,环境湿度为-10℃-40℃。
在室外应设防雨,防雷等设施。
2、为方便设备安装、设备四周应留70cm空间,人孔处应保留1.5m空间,四周地面应设排水沟。
3、选定场地后,要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。
(参照设备地基图)待基座初凝后,在吊装罐体并放稳,随后安装附件,接通电源。
4、在试车前,应先关闭供水阀,检查各密封阀情况,不允许有泄露现象,开车后,应注意机泵转向。
当压力表指针到上限时,机泵自动停止。
打开供水阀,即可正常供水、如需定时供水,可把选择开关扳到手动位置。
5、本设备泵机组应经常检查,定期保养并加注润滑油。
离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺栓不能松动,以防损坏机器。
6、电器自动控制系统,应防水、防尘、经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况。
压力表外部最好用透明材料包裹,以防损坏。
7、罐体如发现漆皮脱落,应及时涂漆保养,以延长使用寿命。
立式无塔供水压力罐克服了传统的水塔或高位水箱造价高,施工时间长等缺点,以其投资少,建设速度快,容易拆迁,灵活性大,使用方便等优点,广泛应用于城乡供水。
本文来自高楼无塔供水 。

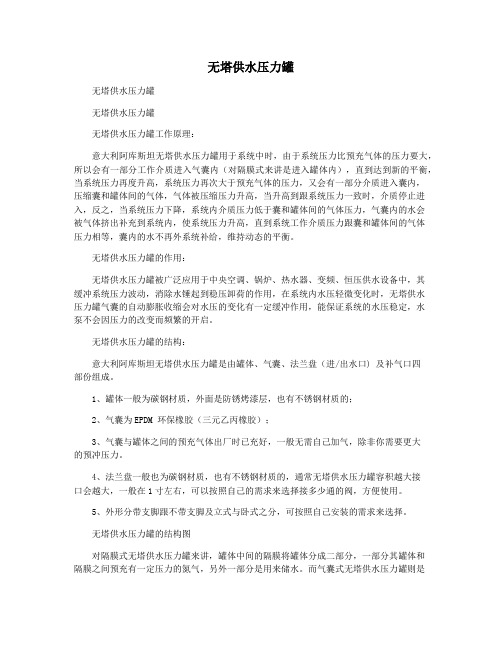

无塔供水压力罐无塔供水压力罐无塔供水压力罐无塔供水压力罐工作原理:意大利阿库斯坦无塔供水压力罐用于系统中时,由于系统压力比预充气体的压力要大,所以会有一部分工作介质进入气囊内(对隔膜式来讲是进入罐体内),直到达到新的平衡,当系统压力再度升高,系统压力再次大于预充气体的压力,又会有一部分介质进入囊内,压缩囊和罐体间的气体,气体被压缩压力升高,当升高到跟系统压力一致时,介质停止进入,反之,当系统压力下降,系统内介质压力低于囊和罐体间的气体压力,气囊内的水会被气体挤出补充到系统内,使系统压力升高,直到系统工作介质压力跟囊和罐体间的气体压力相等,囊内的水不再外系统补给,维持动态的平衡。
无塔供水压力罐的作用:无塔供水压力罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中,其缓冲系统压力波动,消除水锤起到稳压卸荷的作用,在系统内水压轻微变化时,无塔供水压力罐气囊的自动膨胀收缩会对水压的变化有一定缓冲作用,能保证系统的水压稳定,水泵不会因压力的改变而频繁的开启。
无塔供水压力罐的结构:意大利阿库斯坦无塔供水压力罐是由罐体、气囊、法兰盘(进/出水口) 及补气口四部份组成。
1、罐体一般为碳钢材质,外面是防锈烤漆层,也有不锈钢材质的;2、气囊为EPDM 环保橡胶(三元乙丙橡胶);3、气囊与罐体之间的预充气体出厂时已充好,一般无需自己加气,除非你需要更大的预冲压力。
4、法兰盘一般也为碳钢材质,也有不锈钢材质的,通常无塔供水压力罐容积越大接口会越大,一般在1寸左右,可以按照自己的需求来选择接多少通的阀,方便使用。
5、外形分带支脚跟不带支脚及立式与卧式之分,可按照自己安装的需求来选择。
无塔供水压力罐的结构图对隔膜式无塔供水压力罐来讲,罐体中间的隔膜将罐体分成二部分,一部分其罐体和隔膜之间预充有一定压力的氮气,另外一部分是用来储水。
而气囊式无塔供水压力罐则是气囊在罐体内,气囊是用来储水,在气囊与罐体之间预冲有一定压力的氮气,根据自己的需求,可分别预冲不同压力的氮气,其气囊用来储水,达到介质水不与罐体接触,避免了罐体的损伤。
探秘神奇的全自动无塔供水器原理全自动无塔供水器,正如其名,是一种无需塔楼的供水系统,其原理是通过利用高空的自然重力,将水源无级输送到目标位置。
原理虽然简单,但其中涉及的科学原理和技术细节却异常复杂。
下面将为大家一一揭秘。
首先,全自动无塔供水器的水源可以是天然湖泊、地下水源或人工水库等。
而馈水主管道则要根据不同的源头建造不同直径的管道,以确保输水效率。
其次,全自动无塔供水器的主体是运行在高空的管道系统,这一系统通常由FRP(纤维增强塑料)制成,其内含专业加工的滑动轮及轴承,安置于管道下端,以做出自动调整坡度的功能。
最关键的元器件是管道上的电动闸门,它通过流量控制系统实时检测管道内的水流进行调控,从而确保水源稳定输送。
此外,在整个供水系统运行中,还必须配备完善的监控系统,实时监测整个系统的运行状态。
最终,这些系统的协作让全自动无塔供水器在严峻的环境条件下依然可以有超高效率供水。
无塔供水压力罐工作原理
随着时代的发展,技术的进步,无塔供水压力罐已取代蓄水池与水塔,成为二次供水系统的新标配。
那么无塔供水压力罐在水系统中到底怎么工作呢?南京捷登为您解析无塔供水压力罐的工作原理。
无塔供水压力罐首要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成,当其连接到水体系上时,首要起一个蓄能器的效果,当体系水压力大于胀大罐碳钢罐体于气囊之间的氮气压力时,体系水会在体系压力的效果下挤入胀大罐气囊内。
利用水的紧缩性极小的性质,用外力将水储存在罐内,气体遭到紧缩压力升高,当外力不见紧缩气体胀大可将水扫除。
所谓蓄能器的效果,当体系水压力大于胀大罐碳钢罐体于气囊之间的氮气压力时,体系水会在体系压力的效果下挤入胀大罐气囊内,这样一是会紧缩罐体于气囊之间的氮气,使其体积减小,压力增大;罐体与气囊之间是出厂时预充的氮气,无塔供水体外面为烤漆层,进出水口直接用三通或金属软管连接到体系,排气阀接口可及时排出体系和气囊内的水溢出的空气,也可用闸阀直接关死,避免水从顶部溢出,防尘帽下面是充/放气口,可弥补氮气或放掉一部分气体。
二是会添加体系整个水的包容空间,使体系压力减小,直到体系水的压力和罐体于气囊之间的氮气压力到达新的平衡才中止进水。
当体系水压力小于胀大罐内气体压力时,气囊内的水会在罐体于气囊之间的氮气的压力效果下挤出,补回到体系,体系水容积减小压力上升,罐体于气囊之间的氮气体积增大压力下降,直到两者到达新的平衡,水中止从气囊挤压回体系,压力罐起到调理体系压力动摇的效果。
南京捷登专业销售国内外高品质压力罐,其中南京尤孚泵业供水设备所配备的就是南京捷登意大利进口品牌Aquafill压力罐,效果用了才知道。
无塔压力罐原理
嘿,朋友们!今天咱就来好好唠唠无塔压力罐原理!你说这无塔压力罐啊,就好比是一个神奇的“魔法盒子”!
比如说,你家里用水的时候,突然水压不够,水流小得可怜,这多烦人啊,对吧?但有了无塔压力罐,就不一样啦!它就像一个超级英雄,能解决这个大麻烦!无塔压力罐是怎么做到的呢?简单来说,它里面有个气囊,就像一个可以伸缩的大口袋。
想象一下哈,水进来的时候,就把这个“大口袋”给撑开了,这时候压力就慢慢升起来啦。
等你用水的时候,气囊就会收缩,把水挤出去,这样就能保证有稳定的水压啦!这不就跟你饿了的时候找吃的一样自然吗?这多厉害啊!你看,这多简单易懂啊!
我跟你说,我朋友小李家以前没装无塔压力罐的时候,那用水简直是太糟心了,水流小得洗个手都不痛快。
后来装了无塔压力罐,他高兴得不行,说就像换了一个全新的生活一样!哎呀,这无塔压力罐真的是太有用了!它就像是生活中的小救星,默默地为我们服务,让我们的生活更方便、更舒适!
咱再仔细想想,要是没有无塔压力罐,那我们的生活得有多不方便啊!水压不稳定,洗澡洗一半没水了,那得多尴尬啊!所以说啊,这无塔压力罐真的是不可或缺的好东西啊!
总之,无塔压力罐原理虽然看似复杂,但其实一解释就明白了。
它真的给我们的生活带来了巨大的改变和便利!咱可得好好珍惜这个神奇的“魔法盒子”啊!。
高楼全自动无塔供水设备工作原理:全自动无塔供水设备由稳流罐、水泵、控制柜、仪表、管道附件等组成。
1.当自来水管网的压力升高达到与用户使用压力时候,变频器经过一段延时后便降低转速直到停止,只有当压力降到某一设定压力值时,变频器才从新开始工作。
变频泵组的工作只是满足用户的用水压力与管网压力之差,大大节约了电能。
2.生活给水时,设备运行在低压变频状态,由变频器时刻监控管网压力,对反馈只值和设定值进行运算和比较计算,若管网压力低于用户所需压力(设定压力)则自动增加输出频率,从而使泵的转速增加,出水量增加,当一台不锈钢水泵运行满足不了用户需要时微机设定给水泵工作压力,即用户用水压力。
3.当流量调节器内压力低于一个大气压时,安装在流量调节器顶的负压消除器自动打开,使气体进入流量调节器内,消除负压。
当流量调节器内压力升高时,又可以将多余的气体排出流量调节器外,使流量调节器内蓄满水,以备下次用水高峰期时使用。
当流量调节器内蓄满水后。
安装在流量调节器顶的遇压消除器自动关闭,防止溢流。
高楼全自动无塔供水设备功能1、工作方式:自动工作方式:自动方式是作为正常供水状态下的一种工作方式。
一般来讲,当客户正常供水后即选定该种方式,在自动方式工作时,一切管网的不同供水要求,都将在变频恒压供水设备有效的控制之下,进行多种功能的适应工作。
手动工作方式:该操作方式是为自动工作方式发生故障时,为用户应急设置的一种工作方式,该工作方式完全采用最简单的启动方式,这种方式在操作面板上直接启停任何一台水泵电机,一般只有在自动失灵或调试的情况下才采用。
2、水位保护功能,当水罐水位低于设定水位,系统自动保护停机。
液位控制器性能稳定可靠。
3、自动保护功能:有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。
4、自动复位功能,停电后复电时或水位恢复时系统自动启动。
5、故障泵屏蔽,故障泵屏蔽后直接退出运作程序,由备用泵接替工作。
高楼全自动无塔供水设备控制说明全自动无塔供水设备定时换泵功能:为了保证各台水泵都能均匀地磨合,不发生锈蚀,延长设备的使用寿命,在控制程序中可设定定时切换水泵工作时间。
无塔供水器原理
无塔供水器是一种利用水力原理进行供水的装置。
它不需要传统的水塔或水箱,通过一种特殊的设计和结构,能够实现自动供水的功能。
无塔供水器的工作原理是利用水的重力和压力传递。
装置中首先设置了一个水箱,它位于较高的位置以提供有效的水压。
水箱内部连接着一个水泵,通过水泵的工作,将水从水箱中抽取出来。
在水泵的出口处,设置了一个调节阀门,用于控制水的流量和压力。
然后,水泵将水通过管路输送到需要供水的区域。
在水泵将水输送到目标区域时,水将经过一个特殊的喷嘴结构。
这个喷嘴具有一种特殊的形状和布局,使得水在喷嘴出口处形成一种细雾状的水流。
这种细雾状的水流能够迅速蒸发并散布到需要供水的范围内。
通过这种方式,无塔供水器能够将水有效地供应到室内或室外的区域。
由于水流以细雾状散布,并且利用了水的重力和压力,所以无塔供水器能够实现节水和节能的效果。
此外,由于没有水塔或水箱,装置的结构相对简单,维护和管理也更加方便。
综上所述,无塔供水器利用水的重力和压力原理,通过特殊的喷嘴结构,实现了自动供水的功能,具有节水和节能的优势。
这一装置在供水领域中有着广泛的应用前景。
高楼无塔供水压力罐工作原理:
无塔供水压力罐利用密封罐体,使局部增压达到供水目的。
具体工作顺序是由水泵将水通过逆止阀压入罐体使罐内气体受到压缩,压力逐渐增大。
当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。
设备中的水压高于外界压力,自动送至供水管网。
当罐体内水位下降,气压减小到指定的下限位置时,电接点压力表通过控制柜使水泵重新启动。
如此反复,使设备不停供水。
当罐内气体不足时,补气阀可自动补气。
本设备不需配备专职操作人员。
设备吨位为5-100吨,系一罐两体设备(如图),适用于自来水水压低的企事业单位或住宅区,该设备无需建造蓄水池,可于自来水直接并网。
无塔供水压力罐投资较少,建设速度快,容易拆迁,灵活性大,自动化程度高,很适宜用于水源充足、供电正常的中小村庄供水。
运行费用低,适宜用水量大和要求压力稳定的用户。
无塔供水压力罐安装步骤:
无塔供水压力罐一般安装在配水泵与管网之间。
水泵启动后,即向管网供水,多余的水则贮存至罐内,并使罐内水位上升,罐内空气受到压缩,压力随之增高。
当罐内压力达到所规定的上限压力值时,由管道与罐顶部相连通的电接点压力表的指标接通上限触点,发出信号,切断电源,停泵。
用户继续用水,罐内压缩空气将罐内的水压入管网,水位下降,罐内空气压力也随之下降。
当降至所要求的下限压力值时,电接点压力表的指标即接通下限触点,继电器动作,电机与电源接通、水泵重新启动工作。
正常情况下,水泵可在
无人控制的情况下工作,并可根据用水量的变化,自行调整水泵开停次数与工作时间,保证向管网连续供水。
1、安装前应检查设备,在运输过程中有无损坏。
无塔供水压力罐
2、安装前请详细阅读本手册、产品说明书、水泵说明书及自动控制器使用说明书。
(高楼无塔供水设备有限公司免费安装)
3、按安装示意图、电路原理图,连接进出水管路及电源线。
4、检查各部件安装是否有误。
5、调整压力表,上限指针不得超过0.3Mpa。
压力开关出厂时,已调试好。
通常情况下,无需调整。
6、关闭所有出水阀门,合上电源开关,这时设备投入正常运行。
无塔供水压力罐其实它的原理很简单,一个水泵,一个压力开关一个压力罐。
当水泵启动时,部分水会进入压力罐,当检测到压力达到最高值时,水泵便停机了,这时压力罐向各出水口供水。
当压力罐内水逐渐用完,压力下降。
检测到压力低于最低值了,水泵又重新启动。
整个系统便在重复以上过程,压力罐首选开封高楼无塔供水设备,无毒无污染,不会造成水质二次污染,也杜绝了水质污染。
