阀体零件图
- 格式：pptx
- 大小：350.54 KB
- 文档页数：29
下载文档原格式
合集下载
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：令狐采学1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。

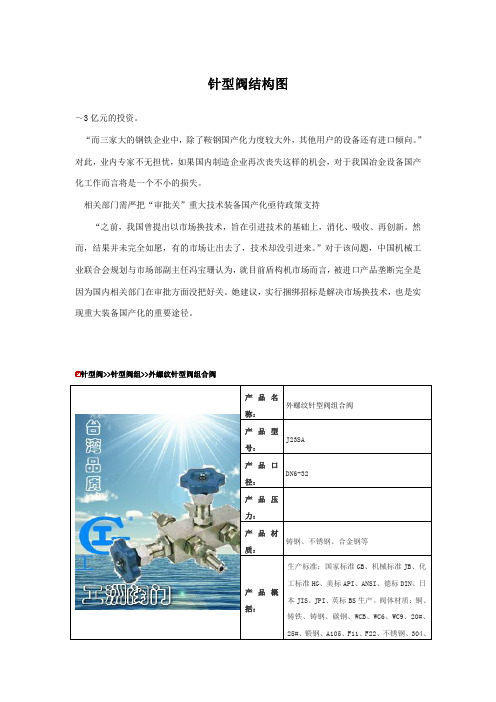

针型阀结构图
针型阀结构图～3亿元的投资。
“而三家大的钢铁企业中，除了鞍钢国产化力度较大外，其他用户的设备还有进口倾向。
”对此，业内专家不无担忧，如果国内制造企业再次丧失这样的机会，对于我国冶金设备国产化工作而言将是一个不小的损失。
相关部门需严把“审批关”重大技术装备国产化亟待政策支持“之前，我国曾提出以市场换技术，旨在引进技术的基础上，消化、吸收、再创新。
然而，结果并未完全如愿，有的市场让出去了，技术却没引进来。
”对于该问题，中国机械工业联合会规划与市场部副主任冯宝珊认为，就目前盾构机市场而言，被进口产品垄断完全是因为国内相关部门在审批方面没把好关。
她建议，实行捆绑招标是解决市场换技术，也是实现重大装备国产化的重要途径。
针型阀>>针型阀组>>外螺纹针型阀组合阀产品名称：外螺纹针型阀组合阀产品型号：J23SA产品口径：DN6-32产品压力：产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息外螺纹针型阀概述:针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。
针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
产品中心>>J49H不锈钢仪表针型阀一、产品[针型阀]的详细资料：产品型号：(32)P型产品名称：针型阀零件名称Partname 阀杆Stem阀体Body阀底座Base填料Packing填料阀盖Packing bonnet手轮Handwheel订货须知：一、①J49H不锈钢仪表针型阀产品名称与型号②J49H不锈钢仪表针型阀口径③J49H不锈钢仪表针型阀是否带附件二、若已经由设计单位选定公司的J49H不锈钢仪表针型阀型号，请按J49H不锈钢仪表针型阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：QFF3阀组针型阀针型仪表阀J13W高压内螺纹针型阀J23W铬镍不锈钢焊接针型阀J29H针型仪表阀不锈钢针型仪表阀针型阀JJY1卡套针型阀J13W型针型阀J24W角式高压针型阀CJ123F型针型阀J19H压力表针型阀液化石油气针型阀J61Y焊接针型阀J23SA型针型阀JJM8不锈钢压力表针型阀一、产品[针型阀]的详细资料：产品型号：(32)P型产品名称：针型阀零件名称Part name 阀杆、阀盖、螺栓Body 、Bonnet、Bolt阀杆、阀瓣、密封垫 Stem、Disc、Gasket填料Packing垫片Gasket手轮HandwheelJJM1-160-D N5铬镍不锈钢Cr. NiStainless steel不锈钢Stainlessstee聚四氟乙稀，柔性石墨PTFE，Soft橡胶石棉板Latex优质碳钢Highgrade订货须知：一、①不锈钢针型仪表阀产品名称与型号②不锈钢针型仪表阀口径③不锈钢针型仪表阀是否带附件二、若已经由设计单位选定公司的不锈钢针型仪表阀型号，请按不锈钢针型仪表阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：QFF3阀组针型阀针型仪表阀J13W高压内螺纹针型阀J23W铬镍不锈钢焊接针型阀J29H针型仪表阀J49H不锈钢仪表针型阀针型阀JJY1卡套针型阀J13W型针型阀J24W角式高压针型阀CJ123F型针型阀J19H压力表针型阀液化石油气针型阀J61Y焊接针型阀J23SA型针型阀JJM8不锈钢压力表针型阀针型阀>>多功能针型阀>>多功能针型阀产品名称：多功能针型阀产品型号：CJ123H型产品口径：DN15-50产品压力：产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体装配图

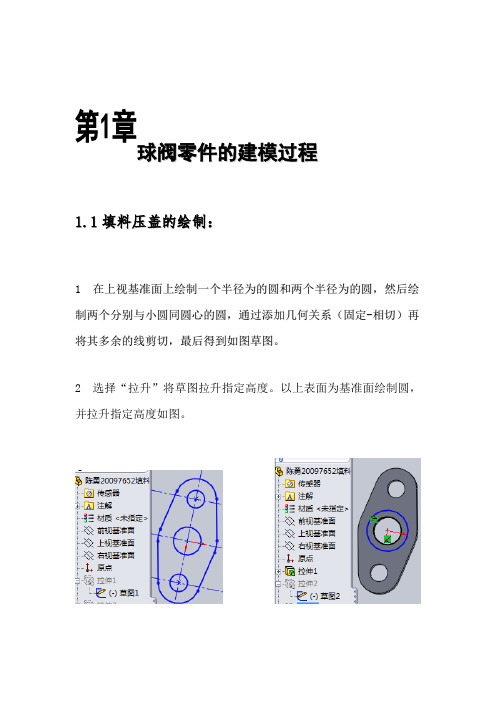

第1章球阀零件的建模过程1.1填料压盖的绘制：1在上视基准面上绘制一个半径为的圆和两个半径为的圆，然后绘制两个分别与小圆同圆心的圆，通过添加几何关系（固定-相切）再将其多余的线剪切，最后得到如图草图。
2 选择“拉升”将草图拉升指定高度。
以上表面为基准面绘制圆，并拉升指定高度如图。
1.2密封圈的绘制：1 在前视基准面上绘制如图草图，然后画一条辅助中性轴。
2 以该中性轴为旋转轴，选择“旋转”即可。
1.3阀芯的绘制：1 绘制如图所示半圆，然以后通过“旋转”得到如图所示球。
2 建立基准面1，绘制半圆弧然后拉升得到圆弧槽。
3 在距球上端距离为R处建立基准面，然后在该基准面上绘制一圆，通过拉升切除得到一通孔。
4 选中通孔内表面，通过"抽壳"得到内部空心的圆球。
1.4扳手的绘制：1 在上视基准面上绘制一圆和正方形，如图所示，然后通过“拉升”工具拉升一定高度。
2 在距中心一定距离处建立基准面1，然后在该面上绘制绘制一个与水平面成30度角的矩形（高为8mm)，通过“拉升”工具拉升一定高度(距离中心45mm）。
3 绘制扳手手柄草图并拉升。
4 孔，上下表面小型凹槽绘制略。
1.5阀盖的绘制：1 在上视基准面上绘制两个半径不同的圆，然后在小圆上画一个小圆，然后按90度圆周整列4个，最后拉升该草图得到阀盖底部。
2 阀盖底部上表面为基准面绘制一小圆，然后拉升一定高度，然后该圆柱面上绘制阀盖顶部草图，最后拉升8mm。
3 最后绘制通孔（步骤略）。
1.6阀体的绘制：1 同阀盖底部绘制步骤相同，首先绘制草图，然后通过拉升即可的得。
2 在阀体底部上绘制草图，，然后以该表面为基准面建立一个距该面6mm的基准面并在该基准面上绘制一圆，然后通过放样得到过度面。
3 以放样得到的面为基准面分别绘制半径为35.5和30.5mm的圆，然后拉升27mm高。
4 在该圆环表面上绘制如下图草图，然后拉升一定高度。
5 建立基准面3绘制矩形突起草图，然后拉升。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。

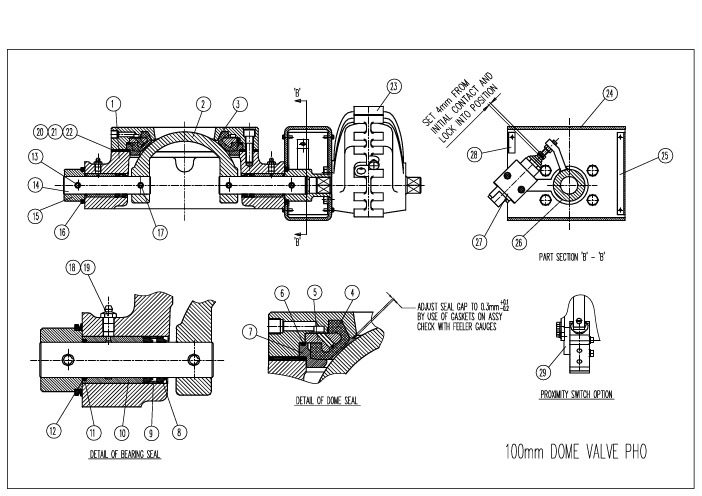

克莱德圆顶阀零件图表-100mm
PARTS LIST100mm Bulkhead Dome Valve PHO (0-100°C)产品编号: CMP30265D-00图例: 100mm DOME VALVE PHO序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29769D-00 顶板 14 P1586C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1004 骨架密封圈 49 CMP1169E-00 隔圈 210 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 1PARTS LIST100mm Dome Valve WITH BOTTOM ADAPTOR PHO (0-100°C)产品编号: CMP30266D-00图例: 100mm DOME VALVE BOTTOM ADAPTOR PHO序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29769D-00 顶板 14 P1586C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1004 骨架密封圈 49 CMP1169E-00 隔圈 210 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 130 CMP2120A-06 密封垫 131 CMP4353B-BS4504/10 下接头 1PARTS LIST100mm Dome Valve WITH TOP ADAPTOR PHO (0-100°C)产品编号: CMP30267D-00图例: 100mm DOME VALVE TOP ADAPTOR PHO序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29755B-00 上接头 14 P1586C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1004 骨架密封圈 49 CMP1169E-00 隔圈 210 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 1PARTS LIST100mm Inline Dome Valve PHO (0-100°C)产品编号: CMP30268D-00图例: 100mm IN-LINE DOME VALVE PHO序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29755B-00 上接头 14 P1586C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1004 骨架密封圈 49 CMP1169E-00 隔圈 210 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 130 CMP2120A-06 密封垫 131 CMP4353B-BS4504/10 下接头 1PARTS LIST100mm Bulkhead Dome Valve PHV (100-200°C)产品编号: CMP30269D-00图例: 100mm DOME VALVE PHV序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29769D-00 顶板 14 P17458C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1243 骨架密封圈 49 CMP2728C-00 密封支撑环 410 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 1PARTS LIST100mm Dome Valve WITH BOTTOM ADAPTOR PHV (100-200°C)产品编号: CMP30270D-00图例: 100mm DOME VALVE BOTTOM ADAPTOR PHV序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29769D-00 顶板 14 P17458C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1243 骨架密封圈 49 CMP2728C-00 密封支撑环 410 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 130 CMP2120A-06 密封垫 131 CMP4353B-BS4504/10 下接头 1PARTS LIST100mm Dome Valve WITH TOP ADAPTOR PHV (100-200°C)产品编号: CMP30271D-00图例: 100mm DOME VALVE TOP ADAPTOR PHV序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29755B-00 上接头 14 P17458C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1243 骨架密封圈 49 CMP2728C-00 密封支撑环 410 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 1PARTS LIST100mm Inline Dome Valve PHV (100-200°C)产品编号: CMP30272D-00图例: 100mm IN-LINE DOME VALVE PHV序号零件编码名称数量1 CMP26048B-00 阀体 12 CMP1165C-00 球顶 13 CMP29755B-00 上接头 14 P17458C-01 密封圈 15 CMP29767D-00 上支撑环 16 M5204 O型圈（硅橡胶） 17 CMP29768D-00 下支撑环 18 M1243 骨架密封圈 49 CMP2728C-00 密封支撑环 410 CMP100419 轴承 211 M1242 O型圈 212 CMP9277E-01 调整垫片 213 M1002 弹性圆柱销（重型）Ø 10X55 214 CMP1171E-00 轴 215 CMP19630E-00 定位轴套 116 M1006 V型密封圈 217 M1005 弹性圆柱销（重型）Ø 10X60 218 M3287 油嘴 219 M3424 油嘴帽 220 CMP5460E-00 密封垫1.5mm 121 CMP5465E-00 密封垫0.8mm 122 CMP5470E-00 密封垫0.4mm 123 A20607 扇型气缸 124 CMP22061C-00 扇型气缸安装支架 125 CMP19633D-00 端盖 126 CMP22060D-00 气缸联轴器 127 A1011 限位开关 128 CMP19634D-00 端盖 129 CMP17577E-00 限位开关安装块 130 CMP2120A-06 密封垫 131 CMP4353B-BS4504/10 下接头 1。
阀体零件图PPT课件
第25页共29页用insert命令把螺钉文件插入到当前图中插入的xy比例1旋转角度angle90再用explode命令分解它编辑修改成如图示形状最后用移动命令将其从a点移到b点位置再用复制命令复制出另一个螺栓并用修剪被挡住的图线和删去重叠的图线
φ16 φ12 φ8 φ24

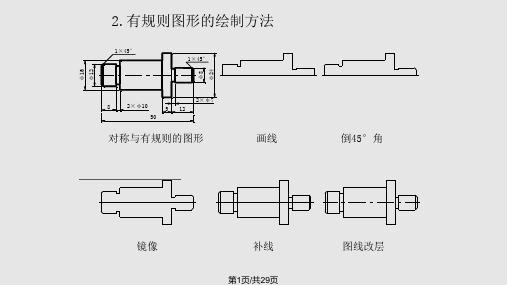

2.有规则图形的绘制方法
1×45°
8.在图纸空间插入标题栏
⑴在粗线层用画277190大小的图框。
第14页/共29页
⑵通过设计中心将标准文件.dwg中的标题栏图块 插入到粗线层，插入比例为1。
三、装配图的绘图流程及操作示例
以旋塞装配图的画法为例，介绍画装配图的一般 步骤如下：
先按前述的方法画好旋塞的各个零件图，然后根 据装配示意图，在A3图纸上以1:1绘制旋塞装配图。
画线和倒角
倒圆角(半径为0)
5.图线的无边界延长方法
原图
拉长轴线(DE选项)
第3页/共29页
6.使用栏选折线选取对象
原图 用栏选(F选项)修剪 修剪结果
7.利用相对目标确定实体的位置
8.利用对象和极轴的追踪功能确定实体的位置
13.5
BC
C
B A
用捕捉自功能捕捉基点 B确定C点坐标@13.5,20
20
A ①
④ ③② D
10
打开追踪、捕捉开关，由中点A、B定①圆 心；D、C点定②圆心；定④、③圆心。
第4页/共29页
9.循环捕捉方式
当同时设置了几种对象捕捉方式后，在进行对象 捕捉时，可以通过反复按Tab键，来选中需要的一种 捕捉方式。
10.对齐投影关系作图
30
16
10
4×φ8
φ80
φ52 φ36 φ20
φ16 φ12 φ8 φ24
2.有规则图形的绘制方法
1×45°
8.在图纸空间插入标题栏
⑴在粗线层用画277190大小的图框。
第14页/共29页
⑵通过设计中心将标准文件.dwg中的标题栏图块 插入到粗线层，插入比例为1。
三、装配图的绘图流程及操作示例
以旋塞装配图的画法为例，介绍画装配图的一般 步骤如下：
先按前述的方法画好旋塞的各个零件图，然后根 据装配示意图，在A3图纸上以1:1绘制旋塞装配图。
画线和倒角
倒圆角(半径为0)
5.图线的无边界延长方法
原图
拉长轴线(DE选项)
第3页/共29页
6.使用栏选折线选取对象
原图 用栏选(F选项)修剪 修剪结果
7.利用相对目标确定实体的位置
8.利用对象和极轴的追踪功能确定实体的位置
13.5
BC
C
B A
用捕捉自功能捕捉基点 B确定C点坐标@13.5,20
20
A ①
④ ③② D
10
打开追踪、捕捉开关，由中点A、B定①圆 心；D、C点定②圆心；定④、③圆心。
第4页/共29页
9.循环捕捉方式
当同时设置了几种对象捕捉方式后，在进行对象 捕捉时，可以通过反复按Tab键，来选中需要的一种 捕捉方式。
10.对齐投影关系作图
30
16
10
4×φ8
φ80
φ52 φ36 φ20
经典阀门知识(图解)
阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。
·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。
（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。
·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。
·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。
·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。
·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
·卡套连接阀门：用卡套与管道连接的阀门。
f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。
当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。
·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。
电动阀结构图(可编辑)
电动阀结构图电动阀结构图泰科流体控制的一套先进的核能测试及研发装置日前在英国投入使用,价值2500万美元。
根据泰科流体控制的官方介绍,开发这套全新装置是“为满足全世界不断增长的核能发电需求”,而且目前是同类测试设施中最大的。
整个装置占地118000平方英尺,核电设计和工程公司都可以使用该套装置,进行测试及研发用于大型核电反应堆关键部位的安全相关阀门。
首页产品中心PZ973电动刀闸阀一、产品[刀形闸阀]的详细资料:产品型号:PZ973产品名称:刀形闸阀二、PZ973电动刀闸阀主要外形及连接尺寸mm:公称压力DN L D1 D2 H A B C D N-Φ电装型号MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ1065 48 110 130 670 215 125 318 197 4-M12DZ1080 51 125 150 680 215 125 318 197 4-M16 DZ10100 51 145 170 700 215 125 318 197 4-M16 DZ10125 57 175 200 720 215 125 318 197 8-M16 DZ10150 57 200 225 790 215 125 318 197 8-M16 DZ10200 70 255 280 850 215 125 363 197 8-M16 DZ15250 70 310 335 1100 215 125 363 19712-M16 DZ20300 76 362 395 1180 215 125 363 19712-M20 DZ20350 76 412 445 1280 215 125 363 19712-M20 DZ30400 89 462 495 1460 215 125 363 19716-M20 DZ45450 89 518 550 1600 240 235 437 27716-M20 DZ45500 114 568 600 1800 240 235 437 27716-M20 DZ60600 114 670 705 2100 240 235 437 27720-M22 DZ60700 127 775 810 2300 274 260 526 28324-M22 DZ90800 127 880 920 2500 274 260 526 28324-M27 DZ120900 154 980 1020 2700 319 295 554 30924-M27 DZ1801000 165 1080 1120 2900 319 295 554 30928-M27 DZ2501200 190 1295 1340 2300 319 295 554 30932-M27 DZ250MPa 50 48 100 125 600 215 125 318 1974-M16 DZ1065 48 120 145 670 215 125 318 197 4-M16 DZ1080 51 135 160 680 215 125 318 197 4-M16 DZ10100 51 155 180 700 215 125 318 197 8-M16 DZ10125 57 185 210 720 215 125 318 197 8-M16DZ10150 57 210 2400 790 215 125 363 197 8-M20 DZ15200 70 265 295 850 215 125 363 197 8-M20 DZ20250 70 320 350 1140 215 125 363 19712-M20 DZ20300 76 368 400 1180 215 125 363 19712-M20 DZ30350 76 428 460 1280 215 125 363 19716-M20 DZ30400 89 482 515 1460 240 235 437 27716-M22 DZ45450 89 532 565 1600 240 235 437 27720-M22 DZ45500 114 585 620 1800 240 235 437 27720-M22 DZ60600 114 685 725 2100 240 235 437 27720-M27 DZ60700 127 800 840 2300 274 260 526 23824-M27 DZ120800 127 898 950 2500 319 295 554 30924-M30 DZ180900 154 1005 1050 2700 319 295 554 30928-M30 DZ1801000 165 1115 1160 2900 319 295 554 30928-M30 DZ2501200 190 1325 1380 3400 319 295 554 30932-M36 DZ258订货须知:一、①PZ973电动刀闸阀产品名称与型号②PZ973电动刀闸阀口径③PZ973电动刀闸阀是否带附件二、若已经由设计单位选定公司的PZ973电动刀闸阀型号,请按PZ973电动刀闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:PZ643气动对夹式刀型闸阀PZ73H手动刀型闸阀刀型闸阀气动穿透式刀闸阀PZ573伞齿轮刀型闸阀液动刀型闸阀PZ673X型气动浆液阀PZL43链轮式浆液阀PZ773H电动液动阀PZ973电动刀闸阀伞齿轮对夹式闸阀Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀不锈钢刀型闸阀美标阀门美标闸阀磅级电动闸阀产品名称: 磅级电动闸阀产品型号: Z961Y产品口径: DN15-200产品材质: 铸钢、不锈钢、合金钢等产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
常规阀门结构图
常规阀门结构图一、球阀的结构1）普通法兰球阀阀体1序号名称牛楠1053248679大薄片钢球阀盖球垫小薄片中口轴心衬套1512111413C形扣环体盖螺栓桃形挡片牛楠螺栓把手普通法兰球塞阀结构分解图与各个配件的名称2）高平台法兰球阀中口8O形密封圈名稱3鋼球序號閥體1閥蓋2小薄片6547把手套帶鎖把手把手墊片軸心螺母1311套筒蝶形墊片910防轉片121514球墊大薄片體蓋螺絲限位銷171618體蓋螺母軸心19高平台法兰球塞阀结构分解图与各个配件的名称3）低平台法兰球阀轴帽9 把手套体盖螺栓弹簧华司把手螺母1412111013小薄片大薄片零件名称钢球3中口球垫轴心46587阀体阀盖21NO.低平台法兰球塞阀结构分解图与各个配件的名称4)高平台三通法兰球塞阀高平台三通法兰球塞阀结构分解图与各个配件的名称5)高平台四通法兰球塞阀A盖连接螺栓上盖连接螺栓套筒轴心螺栓把手头把手杆中孔锁盖蝶形垫片限位销大薄片B O形密封圈中口上盖轴套名 称钢球阀盖A 阀体序号34219181716156121413910117851球垫大薄片A 高平台四通法兰球塞阀结构分解图与各个配件的名称6)夹套式法兰球塞阀序号1234567891011阀体阀盖钢球夹套球垫中轴大薄片中口牛楠桃形挡片牛楠螺丝零件名称C型扣环手把1312夹套式法兰球塞阀结构分解图与各个配件的名称7)法兰桶底球塞阀法兰桶底球塞阀结构分解图与各个配件的名称8)一片式牙口球塞阀中口弹簧华司平垫片把手轴心螺母11128109球垫球垫钢球轴心小薄片657243阀体序号1名称阀盖13大薄片把手套14一片式牙口球塞阀结构分解图与各个配件的名称9)二片式牙口球塞阀阀盖名称阀体序号12上片中口大薄片钢球轴心球垫小薄片643578下片中片把手套轴帽弹簧华司轴心螺母把手121091113二片式牙口球塞阀结构分解图与各个配件的名称10)二片式低平台牙口球塞阀二片式低平台牙口球塞阀结构分解图与各个配件的名称11)二片式高平台牙口球塞阀二片式高平台牙口球塞阀结构分解图与各个配件的名称12)三片式低平台牙口球塞阀弹簧垫轴帽螺母把手把手套1011798体盖螺栓球垫钢球轴心小薄片546132主体序号0名称阀盖中口弹簧华司121314轴心螺母三片式低平台牙口球塞阀结构分解图与各个配件的名称13)三片式牙口球塞阀弹簧垫轴帽螺母把手把手套1011798体盖螺栓球垫钢球轴心小薄片546132主体序号0名称阀盖中口弹簧华司121314轴心螺母三片式牙口球塞阀结构分解图与各个配件的名称14)三片式高平台牙口球塞阀三片式高平台牙口球塞阀结构分解图与各个配件的名称15)三通低平台牙口球阀三通低平台牙口球阀结构分解图与各个配件的名称16)三通高平台牙口球阀三通高平台牙口球阀结构分解图与各个配件的名称17)三片式夹式球阀弹簧垫轴帽螺母把手把手套1011798体盖螺栓球垫钢球轴心小薄片546132主体序号0名称阀盖中口弹簧华司121314轴心螺母三片式夹式球阀结构分解图与各个配件的名称二、截止阀的结构:1）法兰截止阀679811131214151610牛楠衬套垫片手轮螺母螺母轴套单眼螺丝横栓中口上盖13542件号名称体盖连接螺栓轴心阀体阀瓣大薄片阀瓣盖牛楠17法兰截止阀结构分解图与各个配件的名称2）牙口截止阀5止退片1112螺母铭牌761098六角螺母轴心手轮套筒中口序号1342阀瓣大薄片阀盖名 称阀体牙口截止阀结构分解图与各个配件的名称三、闸阀的结构:1）法兰闸阀679811131214151610牛楠垫片手轮轴套螺母螺母轴套单眼螺丝横栓体盖连接螺母中口上盖13542件号零配件表:名称体盖连接螺栓轴心阀体阀瓣大薄片法兰闸阀结构分解图与各个配件的名称2）牙口闸阀阀盖六角螺母81210手轮螺母铭牌11轴心9中口套筒76大薄片止退片54名 称序号1阀体阀瓣23牙口闸阀结构分解图与各个配件的名称四、止回阀的结构:1）法兰止回阀阀盖螺丝 1序号名称532467阀体大薄片 阀盖 阀瓣横栓螺丝横栓 法兰止回阀结构分解图与各个配件的名称2）牙口止回阀牙口止回阀结构分解图与各个配件的名称3）弹板式止回阀NO.4231弹簧件名阀体 弹簧挡片阀瓣1234弹板式止回阀结构分解图与各个配件的名称4）牙口弹簧止回阀牙口弹簧止回阀结构分解图与各个配件的名称5）夹式弹簧双瓣式止回阀夹式弹簧双瓣式止回阀结构分解图与各个配件的名称阀体1序号名称532467连接螺丝 滤网 大薄片 阀盖 小薄片塞头法兰过滤器结构分解图与各个配件的名称2）牙口过滤器牙口过滤器结构分解图与各个配件的名称法兰观察器结构分解图与各个配件的名称2）牙口观察器牙口观察器结构分解图与各个配件的名称。
闸阀的装配图、零件图
12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.对齐投影关系作图
30
16
10
4×φ8
φ80
φ52 φ36 φ20
结果
第一页 上一页 下一页 最后页 目 录 结 束
设置对象捕捉的目标类型(如中心、交点、端点、 象限点等)，打开对象捕捉、极轴追踪、对象追踪或 正交拖动等开关。
F
f e
D
E
d
C BA
c b
a
先画主视图，再画左视图
第一页 上一页 下一页 最后页 目 录 结 束
1×45°
1×45°
2×φ7
8
2×φ10
5 12
50
对称与有规则的图形
画线
倒45°角
镜像
补线
图线改层
第一页 上一页 下一页 最后页 目 录 结 束
φ16 φ12 φ8 φ24
3.由多组平行线组成的图形的绘制
1×45°
1×45°
2×φ7
8
2×φ10
5 12
50
对称与有规则的图形
直线
偏移
修剪
偏移
修剪与倒角
F
H G
A I
ED
a e df
CB
b
先画左视图，再画主视图
11.重新定义图形文件的插入基点
画装配图前，应使用BASE命令重新定义图形文件 的插入基点，这样就可以将零件图文件以块的形式插 入到当前图形中进行装配。
第一页 上一页 下一页 最后页 目 录 结 束
12.将常用的基本图形做成图块 为减轻绘图工作量和提高作图效率，常将机械图 样中的粗糙度符号、形位公差的基准符号、标题栏、 明细表、标准件等做成图块，还可以将一些常用的或 重复使用的基本图形做成图块。
⑶通过设计中心将标准文件.dwg中带属性的粗糙 度图块按1:1插入到标注层中；按比例1:1插入带属性 的形位公差基准符号图块。
⑷将文字样式utext设置为当前样式，在标注层 注写技术要求文字，字高为5和3.5。
8.在图纸空间插入标题栏
⑴在粗线层用画277190大小的图框。
第一页 上一页 下一页 最后页 目 录 结 束
11.1 常见图形的绘图方法与技巧
1．由垂直线和斜线组成的图形的绘制方法
12
16
10
D
E
B
C
FG
25 15
A
H
43
对这种图形,可以打开正交或对象追踪方式开关, 使用直线或多段线命令依次输入线段长度绘制而成。
第一页 上一页 下一页 最后页 目 录 结 束
φ16 φ12 φ8 φ24
2.有规则图形的绘制方法
镜像和图线改层
第一页 上一页 下一页 最后页 目 录 结 束
4.图线和图线延伸相交的方法
画线和倒角
倒圆角(半径为0)
5.图线的无边界延长方法
原图
拉长轴线(DE选项)
第一页 上一页 下一页 最后页 目 录 结 束
6.使用栏选折线选取对象
原图
用栏选(F选项)修剪 修剪结果
7.利用相对目标确定实体的位置
ab
gf
a
c
d
b
e
e
f
c
d
b
L a
5
1 2 34 6 o
LINE
TRIM和MIRROR
追踪画左视图圆
a b
LINE
TRIM和HATCH
第一页 上一页 下一页 最后页 目 录 结 束
7.在浮动模型空间标注尺寸和技术要求 ⑴将标注样式udim设置为当前样式，标注尺寸。 50和60两个尺寸缺少尺寸公差，需要通过特性管理 器进行修改，或创建尺寸偏差的替代样式进行标注。 ⑵用引线标注命令标注形位公差。
4.在正确理解图形的构成方式的基础上分解出组 成图形的基本形式，从而确定绘图次序。
5.在绘图过程中，应尽量使用快捷命令或各种绘 图技巧，以简化作图过程和提高绘图速度，这一点也 是非常重要的。
一、零件图的绘图流程及操作示例
绘制零件图应按照规范的流程进行操作。下面以 圆盘零件图为例，介绍图纸幅面A4，图样比例1:1的 条件下，绘制零件图的一般工作步骤。
5.设定图样比例 切换到浮动模型空间，使用状态栏功能设定1:1 图样比例和注释比例。切换到图纸空间，锁定视口。
6.绘图步骤
切换到浮动模型空间按下述步骤绘图：
D
C B
A
1
23
e bc
ad
f
j g
k
hi
LINE和OFFSET FILLET(R=0)
TRIM
追踪画线
第一页 上一页 下一页 最后页 目 录 结 束
05
材料 45
上海大学
第一页 上一页 下一页 最后页 目 录 结 束
1.用LAYOUT命令创建新布局 2.设置页面 使用页面设置命令PAGESETUP，设置A4图幅，1:1 打印比例，选择毫米绘图单位，选择打印样式表文件 monochrome.ctb，按颜色设定线宽度。
3.按A4图纸内框大小重新设定视口 删除视口，使用MVIEW命令重新创建视口，大小 277×190(无装订边)。
11.2 工程图样绘图流程与方法
1.应该根据不同的线型创建不同的图层。每个图 层应具有自己的颜色、线型、线宽等属性。不同的图 形、尺寸、文字和图块应绘制在各自的图层内。
2.应正确设置某些绘图环境，如按要求设置文字 样式、标注样式、线型的全局比例。
第一页 上一页 下一页 最后页 目 录 结 束
3.创建常用图块，如创建粗糙度、标高、门、窗 和标题栏等图块。
第一页 上一页 下一页 最后页 目 录 结 束
φ50--00..005205 φ45
φ34-00.025 15
Ra
0.03 A
Ra
Ra
Ra
φ16-00.018
Ra
4
8
Ra
Ra
A
8
24
6
40
φ25 φ64 φ80
4×φ7
φ64
技术要求
调质HB220-250。
Ra （）
圆盘
制图 描图 审核
比例 1:1 数量 1 重量
4.创建图层、文字样式和标注样式，设置线型的 全局比例
⑴通过设计中心将标准文件.dwg中的图层、文字 样式utext和标注样式udim添加到当前图中。
第一页 上一页 下一页 最后页 目 录 结 束
⑵调用线型命令LINETYPE，设置全局比例因子为 0.33，并勾选缩放时使用图纸空间单位复选框，保证 打印输出的线型比例为0.33不变。
8.利用对象和极轴的追踪功能确定实体的位置
13.5
BC
C
B A
用捕捉自功能捕捉基点 B确定C点坐标@13.5,20
20
A ①
④ ③② D
10
打开追踪、捕捉开关，由中点A、B定①圆 心；D、C点定②圆心；定④、③圆心。
第一页 上一页 下一页 最后页 目 录 结 束
9.循环捕捉方式
当同时设置了几种对象捕捉方式后，在进行对象 捕捉时，可以通过反复按Tab键，来选中需要的一种 捕捉方式。
⑵通过设计中心将标准文件.dwg中的标题栏图块 插入到粗线层，插入比例为1。
三、装配图的绘图流程及操作示例
以旋塞装配图的画法为例，介绍画装配图的一般 步骤如下：
30
16
10
4×φ8
φ80
φ52 φ36 φ20
结果
第一页 上一页 下一页 最后页 目 录 结 束
设置对象捕捉的目标类型(如中心、交点、端点、 象限点等)，打开对象捕捉、极轴追踪、对象追踪或 正交拖动等开关。
F
f e
D
E
d
C BA
c b
a
先画主视图，再画左视图
第一页 上一页 下一页 最后页 目 录 结 束
1×45°
1×45°
2×φ7
8
2×φ10
5 12
50
对称与有规则的图形
画线
倒45°角
镜像
补线
图线改层
第一页 上一页 下一页 最后页 目 录 结 束
φ16 φ12 φ8 φ24
3.由多组平行线组成的图形的绘制
1×45°
1×45°
2×φ7
8
2×φ10
5 12
50
对称与有规则的图形
直线
偏移
修剪
偏移
修剪与倒角
F
H G
A I
ED
a e df
CB
b
先画左视图，再画主视图
11.重新定义图形文件的插入基点
画装配图前，应使用BASE命令重新定义图形文件 的插入基点，这样就可以将零件图文件以块的形式插 入到当前图形中进行装配。
第一页 上一页 下一页 最后页 目 录 结 束
12.将常用的基本图形做成图块 为减轻绘图工作量和提高作图效率，常将机械图 样中的粗糙度符号、形位公差的基准符号、标题栏、 明细表、标准件等做成图块，还可以将一些常用的或 重复使用的基本图形做成图块。
⑶通过设计中心将标准文件.dwg中带属性的粗糙 度图块按1:1插入到标注层中；按比例1:1插入带属性 的形位公差基准符号图块。
⑷将文字样式utext设置为当前样式，在标注层 注写技术要求文字，字高为5和3.5。
8.在图纸空间插入标题栏
⑴在粗线层用画277190大小的图框。
第一页 上一页 下一页 最后页 目 录 结 束
11.1 常见图形的绘图方法与技巧
1．由垂直线和斜线组成的图形的绘制方法
12
16
10
D
E
B
C
FG
25 15
A
H
43
对这种图形,可以打开正交或对象追踪方式开关, 使用直线或多段线命令依次输入线段长度绘制而成。
第一页 上一页 下一页 最后页 目 录 结 束
φ16 φ12 φ8 φ24
2.有规则图形的绘制方法
镜像和图线改层
第一页 上一页 下一页 最后页 目 录 结 束
4.图线和图线延伸相交的方法
画线和倒角
倒圆角(半径为0)
5.图线的无边界延长方法
原图
拉长轴线(DE选项)
第一页 上一页 下一页 最后页 目 录 结 束
6.使用栏选折线选取对象
原图
用栏选(F选项)修剪 修剪结果
7.利用相对目标确定实体的位置
ab
gf
a
c
d
b
e
e
f
c
d
b
L a
5
1 2 34 6 o
LINE
TRIM和MIRROR
追踪画左视图圆
a b
LINE
TRIM和HATCH
第一页 上一页 下一页 最后页 目 录 结 束
7.在浮动模型空间标注尺寸和技术要求 ⑴将标注样式udim设置为当前样式，标注尺寸。 50和60两个尺寸缺少尺寸公差，需要通过特性管理 器进行修改，或创建尺寸偏差的替代样式进行标注。 ⑵用引线标注命令标注形位公差。
4.在正确理解图形的构成方式的基础上分解出组 成图形的基本形式，从而确定绘图次序。
5.在绘图过程中，应尽量使用快捷命令或各种绘 图技巧，以简化作图过程和提高绘图速度，这一点也 是非常重要的。
一、零件图的绘图流程及操作示例
绘制零件图应按照规范的流程进行操作。下面以 圆盘零件图为例，介绍图纸幅面A4，图样比例1:1的 条件下，绘制零件图的一般工作步骤。
5.设定图样比例 切换到浮动模型空间，使用状态栏功能设定1:1 图样比例和注释比例。切换到图纸空间，锁定视口。
6.绘图步骤
切换到浮动模型空间按下述步骤绘图：
D
C B
A
1
23
e bc
ad
f
j g
k
hi
LINE和OFFSET FILLET(R=0)
TRIM
追踪画线
第一页 上一页 下一页 最后页 目 录 结 束
05
材料 45
上海大学
第一页 上一页 下一页 最后页 目 录 结 束
1.用LAYOUT命令创建新布局 2.设置页面 使用页面设置命令PAGESETUP，设置A4图幅，1:1 打印比例，选择毫米绘图单位，选择打印样式表文件 monochrome.ctb，按颜色设定线宽度。
3.按A4图纸内框大小重新设定视口 删除视口，使用MVIEW命令重新创建视口，大小 277×190(无装订边)。
11.2 工程图样绘图流程与方法
1.应该根据不同的线型创建不同的图层。每个图 层应具有自己的颜色、线型、线宽等属性。不同的图 形、尺寸、文字和图块应绘制在各自的图层内。
2.应正确设置某些绘图环境，如按要求设置文字 样式、标注样式、线型的全局比例。
第一页 上一页 下一页 最后页 目 录 结 束
3.创建常用图块，如创建粗糙度、标高、门、窗 和标题栏等图块。
第一页 上一页 下一页 最后页 目 录 结 束
φ50--00..005205 φ45
φ34-00.025 15
Ra
0.03 A
Ra
Ra
Ra
φ16-00.018
Ra
4
8
Ra
Ra
A
8
24
6
40
φ25 φ64 φ80
4×φ7
φ64
技术要求
调质HB220-250。
Ra （）
圆盘
制图 描图 审核
比例 1:1 数量 1 重量
4.创建图层、文字样式和标注样式，设置线型的 全局比例
⑴通过设计中心将标准文件.dwg中的图层、文字 样式utext和标注样式udim添加到当前图中。
第一页 上一页 下一页 最后页 目 录 结 束
⑵调用线型命令LINETYPE，设置全局比例因子为 0.33，并勾选缩放时使用图纸空间单位复选框，保证 打印输出的线型比例为0.33不变。
8.利用对象和极轴的追踪功能确定实体的位置
13.5
BC
C
B A
用捕捉自功能捕捉基点 B确定C点坐标@13.5,20
20
A ①
④ ③② D
10
打开追踪、捕捉开关，由中点A、B定①圆 心；D、C点定②圆心；定④、③圆心。
第一页 上一页 下一页 最后页 目 录 结 束
9.循环捕捉方式
当同时设置了几种对象捕捉方式后，在进行对象 捕捉时，可以通过反复按Tab键，来选中需要的一种 捕捉方式。
⑵通过设计中心将标准文件.dwg中的标题栏图块 插入到粗线层，插入比例为1。
三、装配图的绘图流程及操作示例
以旋塞装配图的画法为例，介绍画装配图的一般 步骤如下：
