思科路由器用自反访问控制列表（ACL）实现网段之间
单向访问配置（设置）方法
问题的提出：
有二个网段，网络号分别为192.168.1.0与192.168.0.0，分别有主机192.168.1.2与192.168.0.2，开启了WWW服务和远程桌面。

要求只允许网络192.168.1.0访问192.168.0.0，而不允许反向访问，应该怎样用ACL解决？
方案：
首先会想到用ACL实现，或者用扩展ACL实现。

Router#conf t
Router(config)#acc 10 deny 192.168.0.0 0.0.0.255 //拒绝192.168.0.0网段Router(config)#acc 10 permit any
Router(config)#int e0
Router(config-if)#ip ace 10 in //ACL应用在流入方向
Router(config)#end
Router#wri
显示配置清单
看上去拒绝了192.168.0.0网段发往192.168.1.0网段的数据流，但是，由192.168.1.0网段主动发起的发往192.168.0.0网段的回程数据也被挡住了。

两边无法通讯。

换扩展ACL试试
Router#conf t
Router(config)#acc 110 deny tcp 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255 eq 3389
//拒绝192.168.0.0网段访问192.168.1.0网段远程桌面Router(config)#acc 110 permit ip any any
Router(config)#int e0
Router(config-if)#ip ace 110 in
Router(config)#end
Router#wri
显示配置清单
测试结果192.168.0.0网段不能访问192.168.1.0网段远程桌面，192.168.1.0网段可以访问192.168.0.0网段，与目标近了一步。

但是，是否要写完整全部的使用端口才能达到目的呢？这似乎不可能，并且也不是好办法。

一种被称为自反扩展ACL可以在这种场合使用。

它能以出去为条件，触发开启返回数据流通道。

使单向访问得以实现。

试试自反控制访问列表效果
Router(config)#ip acce ext refin //refin是访问控制列表名，随意定，此处表示
//自反应用在进方向
Router(config-ext-nacl)#per icmp 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255 echo
//允许192.168.0.0网段ping192.168.1.0网段Router(config-ext-nacl)#evaluate abc //ACL到此处结束
Router(config-ext-nacl)#exit
Router(config)#ip acce ext refout
Router(config-ext-nacl)#per ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255 ref abc
time 5 //允许192.168.1.0网段访问192.168.1.0网段Router(config-ext-nacl)#exit
Router(config)#int e0 //在e0接口上作绑定Router(config-if)#ip access-g refin in
Router(config-if)#ip access-g refout out Router(config-if)#end
Router#
显示配置清单
Router#sh sccess-l //显示ACL
ACL生效后，远程桌面到192.168.0.2
Router#sh sccess-l //显示ACL
可以看到自反触发了一条允许条目，用3389端口回应192.168.1.2的随机端口1065 ACL生效后，访问192.168.0.2的WWW服务
Router#sh sccess-l //显示ACL
可以看到自反触发了一条允许条目，用WWW端口回应192.168.1.2的随机端口1064 ACL生效后，192.168.1.2主机PING通192.168.0.2
Router#sh sccess-l //显示ACL
可以看到自反触发了一条允许条目，允许PING192.168.1.2
当timeout不限定是，默认是300秒
Router#sh sccess-l //显示ACL
可以看到自反触发的全部允许条目
再测试一下从从192.168.0.0网段到192.168.1.0网段，禁止了所有协议，除了ICMP协议中的ECHO（PING）以外
回顾总结
✓用命名的ACL，不能用编号
✓端口要绑定IN和OUT两个方向上的ACL
✓自反ACL中触发的只有允许条目
全文完。

合集下载

思科ACL访问控制列表常规配置操作详解

思科ACL访问控制列表常规配置操作详解

思科ACL访问控制列表常规配置操作详解本⽂实例讲述了思科ACL访问控制列表常规配置操作。

分享给⼤家供⼤家参考，具体如下：⼀、ACL概述ACL (Access Control List,访问控制列表）是⼀系列运⽤到路由器接⼝的指令列表。

这些指令告诉路由器接收哪些数据包、拒绝哪些数据包，接收或者拒绝根据⼀定的规则进⾏，如源地址、⽬标地址、端⼝号等。

ACL使得⽤户能够管理数据流，检测特定的数据包。

路由器将根据ACL中指定的条件，对经过路由器端⼝的数据包进⾏检査。

ACL可以基于所有的Routed Protocols (被路由协议，如IP、IPX等）对经过路由器的数据包进⾏过滤。

ACL在路由器的端⼝过滤数据流，决定是否转发或者阻⽌数据包。

ACL应该根据路由器的端⼝所允许的每个协议来制定，如果需要控制流经某个端⼝的所有数据流，就需要为该端⼝允许的每⼀个协议分别创建ACL。

例如，如果端⼝被配置为允许IP、AppleTalk和IPX协议的数据流，那么就需要创建⾄少3个ACL, 本⽂中仅讨论IP的访问控制列表。

针对IP协议，在路由器的每⼀个端⼝,可以创建两个ACL:—个⽤于过滤进⼊（inbound)端⼝的数据流，另⼀个⽤于过滤流出（outboimd)端⼝的数据流。

顺序执⾏：—个ACL列表中可以包含多个ACL指令，ACL指令的放置顺序很重要。

当路由器在决定是否转发或者阻⽌数据包的时候，Cisco的IOS软件，按照ACL中指令的顺序依次检査数据包是否满⾜某⼀个指令条件。

当检测到某个指令条件满⾜的时候，就执⾏该指令规定的动作，并且不会再检测后⾯的指令条件。

ACL作⽤： * 限制⽹络流量，提⾼⽹络性能。

* 提供数据流控制。

* 为⽹络访问提供基本的安全层。

⼆、ACL 类型1. 标准ACL: access-list-number编号1~99之间的整数，只针对源地址进⾏过滤。

2. 扩展ACL: access-list-number编号100~199之间的整数，可以同时使⽤源地址和⽬标地址作为过滤条件，还可以针对不同的协议、协议的特征、端⼝号、时间范围等过滤。

利用ACL实现网络单向访问

利用ACL实现网络单向访问

PC(10.1.1.2)---E0(10.1.1.1)[RouterA]S0(192.1.1.1)---S1(192.1.1.2)[RouterB]做网络的单向访问其实实现的是防火墙的基本功能：我是内网，你是外网，我能访问你，但你不能访问我。

所以现在假设RouterA的E0口所连网段为内网段，RouterA S0所连的网段为外网段，还假设我想做的是内网的PC机能ping通外网RouterB的S1口，但RouterB却ping不进我的内网。

用ACL来实现类似的单向访问控制需要用到一种特殊的ACL，叫Reflexive ACL。

Reflexive ACL的配置分为两个部分，一部分是outbound的配置，一部分是inbound的配置。

在继续下面的说明之前，先说点题外话。

在最开始想到单向访问问题时，我（也包括其它一些我的同事）自然的就这么想：那我在E0口上允许PC的流量进来，然后再在S0口上禁止RouterB的流量进来不就行了？看上去好像没什么问题，但一试就知道其实是不行的。

为什么不行呢，因为很多人都忽略了这么一个问题：即绝大多数的网络流量都是有去有回的，上面的方法只解决了去的问题，但这个流量在到达RouterB后，RouterB还需要返回这个流量给PC，这个返回的流量到了RouterA的S0口，但上面的方法却在S0口上禁止了RouterB的流量进来，回来的流量被挡住了，通讯失败。

Reflexive ACL中outbound的部分决定了我出去的哪些内网网络流量是需要被单向访问的，inbound部分决定了这些流量在返回后能被正确的识别并送给内网发起连接的PC机。

Reflexive ACL中outbound的部分：ip access-list extended outbound_filterpermit icmp any any reflect icmp_trafficpermit ip any any!---注意在Reflexive ACL中只能用named方式的ACL，不能用numbered方式的ACL。

ACL配置实例

ACL配置实例

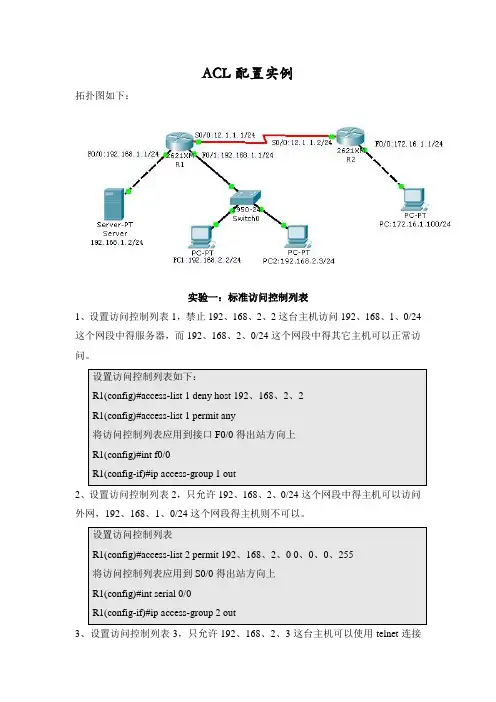

ACL配置实例拓扑图如下：实验一：标准访问控制列表1、设置访问控制列表1，禁止192、168、2、2这台主机访问192、168、1、0/24这个网段中得服务器，而192、168、2、0/24这个网段中得其它主机可以正常访问。
