桩基础资料

桩基础工程施工资料一、工程概况1.1 工程名称：某某大厦桩基础工程施工1.2 项目地点：某某市某某区1.3 建设单位：某某建设集团1.4 设计单位：某某设计院1.5 施工单位：某某施工集团1.6 监理单位：某某监理公司1.7 工程概况：某某大厦位于某某区，是一栋高层建筑，总建筑面积约为XXXX平方米，地上X层，地下X层，是一栋综合性商务写字楼。

由于建筑场地地质条件复杂，土层较软，所以选择桩基础作为承台系统。

二、施工方案2.1 前期准备工作根据设计要求，施工单位组织开展现场勘测和测量工作，确定桩基位置和规格，开展施工技术交底和安全教育培训，做好施工方案的制定和审核工作，明确施工进度计划和质量要求。

2.2 施工工艺（1）桩基础施工的准备工作a. 搭建施工现场临时设施，包括施工厂房、办公室、休息室等。

b. 采购及检验施工用材料，包括钢筋、混凝土、灰土等。

c. 就位设备，包括打桩机、混凝土搅拌车、输送泵等。

d. 安全消防检查，确保施工现场的安全生产。

（2）桩基础施工工艺a. 审查桩基础设计图纸和方案，确定施工技术路线和方法。

b. 开挖桩基础孔洞，根据设计要求和土层特点，确定钻孔直径和深度。

c. 钢筋加工和安装，按照设计要求和规格，进行钢筋的加工和安装。

d. 浇筑混凝土，根据设计要求和地质条件，选择合适的混凝土配合比，进行浇筑工作。

（3）质量和安全控制a. 严格按照设计要求和规范要求，进行施工质量控制。

包括施工材料的验收、施工过程中的监督和管理、施工质量检测等。

b. 加强施工现场安全管理，做好施工安全教育培训，确保施工过程中的安全生产。

2.3 施工进度安排根据设计要求和施工实际情况，合理编制施工进度计划，保证施工工程按时按质完成。

2.4 施工人员安排组织合格的施工队伍，合理分工，分工明确，确保施工质量和施工进度。

三、质量控制3.1 原材料质量监督严格按照设计要求和规范要求，对施工所用的各类材料进行质量检测和管理。

桩基础工程资料编制方案一、概述桩基础是一种常见的地基工程形式，主要用于在软土地基或者深层土层中传递结构荷载和控制沉降。

桩基础工程资料编制方案的目的是为了规范和指导桩基础工程施工的过程，确保工程质量和安全。

本方案将详细介绍桩基础工程资料的编制过程和具体要求。

二、编制依据1. 《建筑地基基础工程施工质量验收规范》（GB50091-2002）2. 《桩基工程规范》（JGJ106-2014）3. 《建筑桩基工程技术标准》（JGJ106-2014）4. 相关地方性地方标准和法规三、编制工作内容1. 桩基础设计资料的审查和整理2. 土质资料的调查和分析3. 桩基础施工工序和施工方案的编制4. 桩基础施工资料的规范要求5. 桩基础施工资料的组织和管理6. 桩基础验收资料的编制四、编制流程1. 桩基础设计资料的审查和整理根据桩基础设计图纸和相关规范要求，对设计资料进行审查和整理，包括桩基础的设计荷载、桩基础类型、数量、尺寸、长度、钢筋配筋等内容，并核实设计资料与实际工程条件的符合性。

2. 土质资料的调查和分析对施工地基土壤的情况进行调查和分析，包括土壤的类型、厚度、承载力、水含量、孔隙水压力等参数的测定和分析，以便为桩基础施工提供地质资料支持。

3. 桩基础施工工序和施工方案的编制依据桩基础设计要求和实际地质条件，编制桩基础的施工工序和施工方案，包括桩基础的施工顺序、施工方法、机械设备的选择、施工技术要点等内容，确保桩基础施工符合设计要求。

4. 桩基础施工资料的规范要求制定桩基础施工资料的规范要求，包括钢筋混凝土桩的配筋、浆液注入、捣固和沉桩等工艺要求，确保桩基础施工的质量和安全。

5. 桩基础施工资料的组织和管理组织桩基础施工资料的编制和管理工作，包括编写施工资料、施工记录、施工进度、施工质量检验报告、施工安全事故记录等资料，建立档案管理制度，确保桩基础施工过程的记录齐全和规范。

6. 桩基础验收资料的编制依据相关规范和标准，对桩基础的验收工作进行规范和要求，编制桩基础验收资料，包括桩基础的质量验收、质量检测数据、验收记录等资料，确保桩基础工程的验收合格。

XXXXXXXXXXXX竣工资料XXXXXXXXXXXXXX2022 年5 月26 日目录一、主要施工机械设备报审表二、工程材料/构配件/设备报审表三、桩出厂合格证四、施工组织设计(方案)报审表五、桩基础工程打桩施工方案六、技术交底记录七、施工测量放线报验单八、工程定位测量及复测记录九、预检工程记录十、工程开工报审表十一、试打桩情况记录十二、十三、十四、十五、十六、十七、十八、十九、二十、二十一、二十二、二十三、二十四、二十五、先张法预应力管桩施工记录基础打桩检验批报验单先张法预应力管桩质量验收记录桩基础分项工程报验单分项工程质量验收记录基础打桩(子分部)工程报验单桩基(子分部)工程质量验收记录桩基础工程自检报告隐蔽工程报验单隐蔽工程验收记录中间交接检验记录专项工程竣工验收记录(通用)竣工报告桩位竣工图表B1 — 5工程名称：主要施工机械设备报审表XXXXXXXXXXXXXX致XXXXXXXXXXXXXX (监理单位)下列施工设备已按施工组织设计(方案)要求进场，请核查并准予使用。

设备名称规格型号数量进场日期技术状况备注承包单位(章)：项目经理：日期：专业监理工程师审核意见：经查验：1 . 性能数量能满足施工需要的设备：(准予进场使用的设备)2 . 性能不符合施工需要的设备：(需更换后再报的设备)3 . 数量或者能力不足的设备：(需补充的设备)请你方尽快按施工进度要求，配定所需设备。

项目监理机构(章)：专业监理工程师：日期：工程材料/构配件/设备报审表表B1 — 12工程名称: XXXXXXXXXXXXXX致XXXXXXXXXXXXXX (监理单位)我方于2022 年5 月 6 日进场的工程构件数量如下 (见附件)。

现将质量证明文件及结果报上，拟用于下述部位：XXXXXXXXXXXXXX ，请予检查。

附件：1 .工程构件清单(名称、产地、规格、数量)2 .工程构件质量证明资料。

3.自检结果(复式报告等)承包单位(章)：项目经理：日期：专业监理工程师审核意见：经检查上述工程材料／构配件／设备，符合设计说明和规范的要求，准许进场，允许使用拟定部位。

桩基工程施工资料汇总一、桩基工程施工方案1. 桩基施工方案编制要求- 根据设计要求和地质条件，确定桩型、规格、数量和深度；- 确定施工方法、顺序、工艺流程及安全措施；- 编制桩基工程施工组织设计、施工计划和施工方案。

2. 桩基施工过程控制- 严格按照施工方案和标准进行操作；- 定期进行施工质量检查和验收。

3. 桩基施工后处理- 桩基施工结束后，对施工现场进行清理和整理，保持场地整洁；- 对施工机械设备进行清洗、维护和保养。

二、桩基工程施工材料1. 水泥- 水泥按照设计要求和标准，选用符合要求的普通水泥或特种水泥。

2. 石头和砂石- 选用质量好、无杂质的天然石头和砂砾，用于混凝土搅拌使用。

3. 钢筋- 选用抗拉强度高、加工质量好的钢筋，用于桩基加筋。

4. 浆液- 选用考虑到地下水位、土壤条件和施工要求的相应浆液。

5. 水- 选用清洁的水源，用于混凝土搅拌和桩基施工。

6. 其他建筑材料- 隔离层材料、防水材料、桩帽和预制桩等。

三、桩基施工设备1. 桩机- 按照设计要求选择合适的桩机进行桩基施工。

2. 搅拌车- 用于混凝土搅拌，配合桩机使用。

3. 钻机- 用于打孔准备，同时可以用于特殊情况下的强夯桩施工。

4. 检测设备- 包括静载试验设备、桩身探测设备等。

5. 其他配套设备- 水泥罐车、罐车泵、混凝土输送泵等。

四、桩基施工质量控制1. 施工前检查- 检查桩机和其他设备的运行情况，保证施工设备正常可用；- 对桩基施工现场进行检查，排除安全隐患。

2. 施工中质量控制- 严格按照设计要求和工艺流程进行操作；- 定期对施工质量进行检查，并及时纠正问题。

3. 施工后验收- 按照要求进行桩基工程验收，确保工程质量符合设计标准。

五、桩基施工安全控制1. 施工前安全防护- 对施工现场进行安全检查，设置明显的安全警示标志；- 安排专业人员进行施工前安全技术交底和教育。

2. 施工中安全管理- 桩基工程施工过程中，严格执行相关安全规定；- 定期进行安全检查，及时排查隐患并处理。

桩基础工程桩是深入土层的柱状构件，桩与连接桩顶的承台组成深基础，简称桩基。

其作用是将上部结构的荷载，通过较软弱地层传递到深部较坚硬的、压缩性小的土层或岩层。

在一般房屋基础工程中，桩主要承受垂直的轴向荷载，但在河港、桥梁、高耸塔型建筑、近海钻采平台、支挡建筑以及抗地震等工程中，桩还需承受来自侧向的风力、波浪力、土压力和地震力等水平荷载。

桩基通过作用于桩端（云南习惯称桩尖）的地层阻力和桩周围的摩阻力来支承轴向荷载，依靠桩侧土层的侧向阻力来支承水平荷载。

一、基本概念（一）什么叫做桩基础？由桩身和连接于桩顶的承台共同组成，用以承受和传递上部荷载的基础形式，称之桩基础。

桩基础是常用的一种深基础形式。

当浅层地基土的强度和变形不能满足设计要求时，往往采用桩基础。

（二）桩基础的组成桩基础由承台和桩身两大部分组成。

承台：承受全部结构的重量，并把荷载传递给桩。

桩身：是基础中的柱状构件，其作用在于穿过软弱土层，把承台传来的全部荷载传递到较坚硬、较密实、压缩性较小的土层或岩石上。

桩基础组成见教材P69图5.1.1（三）桩基础的分类桩基础的分类按作用性质及传力特点分端承桩：在极限承载力状态下，桩顶荷载由桩端阻力承受。

摩擦桩：在极限承载力状态下，桩顶荷载由桩侧阻力承受按使用材料分木桩：天然原木是最早用作桩的材料，单根长一般十余米，不利于接长。

钢桩：早期使用铸铁板桩，孔为型钢和钢管两大类。

型钢有各种型式的板桩，钢管桩则由各种直径和壁厚的无缝钢管组成。

钢筋混凝土桩：是当前国际上使用最普遍、应用最广泛的桩。

组合桩：一根桩由两种材料组成。

较早采用的水下桩基、泥面以下用木桩，水中部分用砼桩，在30年代上海曾使用，现在不再使用。

预制桩：按沉桩方式，分为打入桩、静压桩、振动沉桩等。

灌注桩：按成孔方法，分为泥浆护壁成孔、干作业成孔、套管成孔、爆扩成孔及大直径灌注桩等。

按施工方法分（四）名词解释1、打入桩：将预制桩用击打或振动法打入地层至设计要求标高。

桩基础资料要做的有：
1、桩成孔记录；
2、桩验槽记录；
3、桩施工记录；
3、钢筋笼加工、安装、隐蔽检验批验收记录；
4、灌注桩混凝土浇筑记录，包括混凝土配合比报告、混凝土用材料检测报告；
5、混凝土强度报告及评定；
6、基桩用钢筋原材材料合格证、检测报告和复检报告；
7、基桩承载力检测报告；
8、基桩桩身完整性低应变检测报告；
9、桩基子分部、分项验收记录；
10、单位（子单位）工程质量控制资料核查记录；
11、桩基子分部工程安全和功能检验资料核查及主要功能抽查记录；
12、桩施工记录汇总表；
13、自评报告。

提问人的追问2011-04-23 14:03
以人为本诚信务实勇于创新乐于奉献
第13项：自评报告时什么哦？
11项：桩施工记录汇总表是在哪里？是SG-什么表格
回答人的补充2011-04-23 20:28
自评报告就是桩基子分部施工质量验收应提交监督站的评定报告，桩施工记录汇总是把所有桩基验收记录汇总在一起。

人工挖孔灌注桩施工记录汇总表
质控（建）表面
4.1.6.5-12
共 9 页第 1 页
以人为本诚信务实勇于创新乐于奉献
以人为本诚信务实勇于创新乐于奉献。

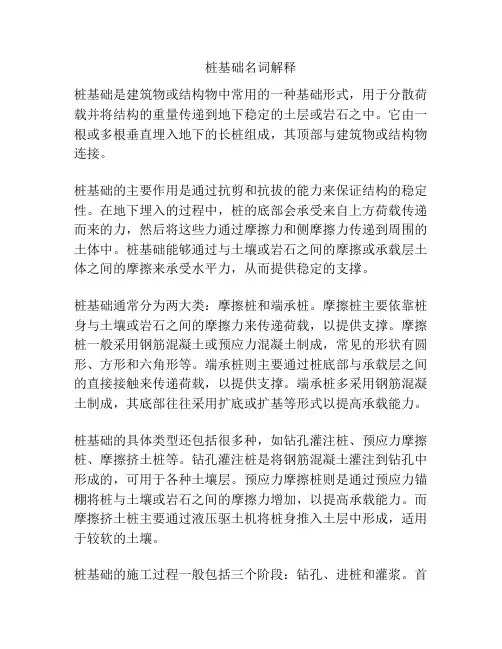

桩基础名词解释桩基础是建筑物或结构物中常用的一种基础形式，用于分散荷载并将结构的重量传递到地下稳定的土层或岩石之中。

它由一根或多根垂直埋入地下的长桩组成，其顶部与建筑物或结构物连接。

桩基础的主要作用是通过抗剪和抗拔的能力来保证结构的稳定性。

在地下埋入的过程中，桩的底部会承受来自上方荷载传递而来的力，然后将这些力通过摩擦力和侧摩擦力传递到周围的土体中。

桩基础能够通过与土壤或岩石之间的摩擦或承载层土体之间的摩擦来承受水平力，从而提供稳定的支撑。

桩基础通常分为两大类：摩擦桩和端承桩。

摩擦桩主要依靠桩身与土壤或岩石之间的摩擦力来传递荷载，以提供支撑。

摩擦桩一般采用钢筋混凝土或预应力混凝土制成，常见的形状有圆形、方形和六角形等。

端承桩则主要通过桩底部与承载层之间的直接接触来传递荷载，以提供支撑。

端承桩多采用钢筋混凝土制成，其底部往往采用扩底或扩基等形式以提高承载能力。

桩基础的具体类型还包括很多种，如钻孔灌注桩、预应力摩擦桩、摩擦挤土桩等。

钻孔灌注桩是将钢筋混凝土灌注到钻孔中形成的，可用于各种土壤层。

预应力摩擦桩则是通过预应力锚棚将桩与土壤或岩石之间的摩擦力增加，以提高承载能力。

而摩擦挤土桩主要通过液压驱土机将桩身推入土层中形成，适用于较软的土壤。

桩基础的施工过程一般包括三个阶段：钻孔、进桩和灌浆。

首先，进行钻孔时需根据设计要求确定孔径和孔深，将土质或岩层钻孔机械或振动器穿过，以达到设计要求。

接下来，会选择满足设计要求的钢筋混凝土或预应力摩擦桩进行进桩。

进桩时要确保桩的垂直度和精度。

最后，将浆液或泥浆灌注到孔洞中填充空隙，以加强桩与周围土壤或岩石之间的连接。

总之，桩基础是一种常用的基础形式，通过将结构的重量传递到地下稳定的土层或岩石之中以保证结构的稳定性。

其种类多样，施工过程复杂，需根据具体情况选择适合的类型和施工方法。

桩基资料范本桩基是建筑物的重要基础工程，它承载着建筑物的重量，提供稳定的支撑力。

以下是一份桩基资料范本，包括桩基的设计要求、施工技术和质量控制。

一、项目名称：XXX建筑工程桩基工程二、项目地址：XXX省XXX市XXX区XXX街道XXX号三、设计要求：1. 承载力要求：- 设计荷载：XXX kN- 地质条件：XXX- 桩长：XXX m- 桩直径：XXX mm- 桩身抗压强度：XXX MPa- 桩身抗拉强度：XXX MPa- 桩头承载力设计值：XXX kN- 桩侧摩阻力设计值：XXX kN- 垂直摩阻力设计值：XXX kN2. 施工技术要求：- 桩基种类：XXX（如钻孔灌注桩、预制桩）- 施工设备及工艺：XXX- 桩机功率：XXX kW- 桩机沉桩能力：XXX kN- 施工方法：XXX（如双向回转灌注桩、静载试验法）- 施工顺序：XXX3. 施工材料：- 以上述桩基种类为准四、质量控制措施：1. 施工前：- 桩基施工方案审核- 施工现场勘察及试验- 施工设备检查和试运行2. 施工中：- 施工记录及档案管理- 施工过程质量监测- 严格按照施工工艺流程操作- 定期召开现场质量安全会议3. 施工后：- 完成施工记录和档案- 对施工质量进行评价- 缺陷整改及验收五、工期计划：- 开工日期：XXX年XX月XX日 - 完工日期：XXX年XX月XX日 - 工期：XXX天六、技术负责人：- 姓名：XXX- 工作年限：XXX年- 职称：XXX- 执业资格证书：XXX七、监理单位：- 名称：XXX公司- 联系人：XXX- 联系方式：XXX八、总承包单位：- 名称：XXX公司- 联系人：XXX- 联系方式：XXX以上是桩基资料范本，其目的是确保桩基施工的质量和工期，以保证建筑物的稳定运行和安全使用。

在具体项目中可根据实际情况进行调整。

桩基工程施工资料Ⅰ. 桩基工程施工资料的准备过程1. 勘察设计阶段：在进行桩基工程施工资料的准备之前，首先需要进行勘察设计。

勘察设计阶段需要对工程现场进行详细勘察，包括地质条件、地下水位、地下管线等信息的调查。

根据勘察结果，设计桩的类型、长度、直径等参数，并确定桩基施工的施工方案。

2. 施工方案编制：根据设计要求和勘察结果，编制桩基工程的施工方案。

施工方案需要包括施工工艺、施工工序、安全措施、质量要求等内容。

施工方案要经过设计单位和监理单位审核批准后方可实施。

3. 施工图纸编制：根据施工方案，编制桩基工程的施工图纸。

施工图纸需要详细标明桩的布置方式、孔径、孔深等参数，以及相关标高、坐标等信息。

4. 施工资料归档：将以上准备的桩基工程施工资料进行整理归档，以备施工过程中参考和查阅。

Ⅱ. 桩基工程施工资料的内容1. 随桩记录：包括桩的类型、编号、位置、孔深、孔径、灌浆材料、灌浆量等信息。

2. 桩基检测报告：包括桩的质量、承载力、侧摩阻力等参数的检测结果，以确保桩基施工质量符合设计要求。

3. 施工日记：记录施工过程中的关键节点、工艺、工序、材料使用情况等信息。

4. 施工记录：包括施工人员、施工设备、材料的使用情况及验收情况等信息。

5. 安全记录：记录施工现场的安全措施、安全检查结果、事故处理情况等信息。

6. 质量记录：记录桩基施工过程中的质量验收情况、质量问题处理情况等信息。

7. 突发事件记录：记录施工过程中的突发事件、原因、处理措施及影响等信息。

8. 竣工验收资料：包括桩基工程的竣工验收报告、验收记录、竣工图纸等资料。

Ⅲ. 桩基工程施工资料的注意事项1. 施工资料应按照规范格式编制，内容完整、准确、真实。

2. 施工资料应及时记录，避免遗漏或错误。

3. 需要齐全的签字盖章，保证资料的有效性和可追溯性。

4. 施工资料应根据施工进度及时整理归档，以便后续查阅和维护。

5. 施工资料应在施工结束后提交设计单位和监理单位审查，做到有始有终。

桩基础知识大全过去以预制桩为主，除钢筋混凝土方桩外，还采用预应力混凝土桩、钢管桩等，有的预应力钢筋混凝土桩，长度达70余米。

近年来，灌注桩得到很大发展，有冲孔、钻孔、挖孔等，且大直径钻孔灌注桩愈来愈受到重视，发展较快；此外，还发展了一些新的成桩工艺，如钻孔压浆成桩法等。

同时，在预防沉桩对周围环境的影响及灌注桩的质量检验等方面都有长足的进步。

1、桩基础构造及分类桩基础是一种常用的深基础形式，它由基桩和连接于桩顶的承台共同组成。

若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基，若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。

建筑桩基通常为低承台桩基础，而在桥梁、码头工程中常用高承台桩基础。

一、按受力情况分为端承桩、摩擦桩端承桩是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考。

摩擦桩完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考。

二、按挤土状况分为非挤土桩、部分挤土桩和挤土桩沉管法、爆扩法施工的灌注桩、打入（或静压）的实心混凝土预制桩、闭口钢管桩或混凝上管桩属于挤土桩。

冲击成孔法、钻孔压注法施工的灌注桩、预钻孔打入式预制桩、混凝土( 预应力混凝土) 管桩、H 型钢桩、敞口钢管桩等属于部分挤土桩。

干作业法、泥浆护壁法、套管护壁法施工的灌注桩属非挤土桩。

三、按施工方法分为预制桩、灌注桩预制桩是在工厂或施工现场制成的各种形式的桩，用沉桩设备将桩打入、压入或振入土中，或有的用高压水冲沉入土中。

根据沉入土中的方法，可分打入桩（锤击沉桩）、水冲沉桩、振动沉桩和静力压桩等；灌注桩是在施工现场的桩位上用机械或人工成孔，放入钢筋骨架，然后在孔内灌注混凝土而成。

根据成孔方法的不同分为挖孔、钻孔、冲孔灌注桩，套管成孔灌注桩（沉管灌注桩）及爆扩成孔灌注桩等。
