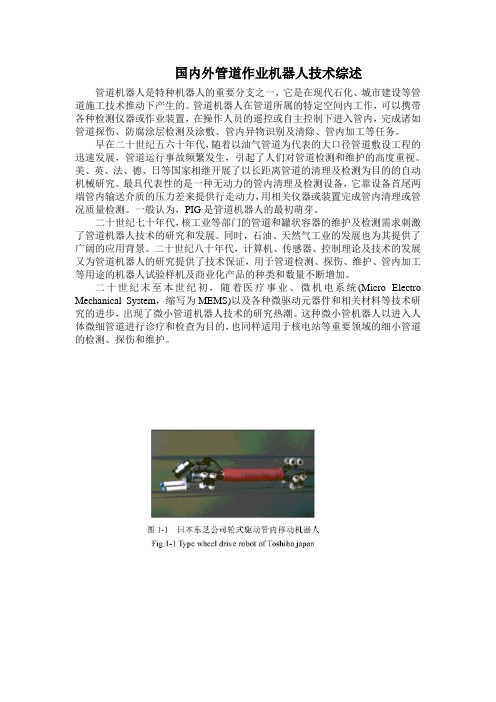

国内外管道作业机器人技术综述管道机器人是特种机器人的重要分支之一,它是在现代石化、城市建设等管道施工技术推动下产生的。
管道机器人在管道所属的特定空间内工作,可以携带各种检测仪器或作业装置,在操作人员的遥控或自主控制下进入管内,完成诸如管道探伤、防腐涂层检测及涂敷、管内异物识别及清除、管内加工等任务。
早在二十世纪五六十年代,随着以油气管道为代表的大口径管道敷设工程的迅速发展,管道运行事故频繁发生,引起了人们对管道检测和维护的高度重视。
美、英、法、德、日等国家相继开展了以长距离管道的清理及检测为目的的自动机械研究。
最具代表性的是一种无动力的管内清理及检测设备,它靠设备首尾两端管内输送介质的压力差来提供行走动力,用相关仪器或装置完成管内清理或管况质量检测。
一般认为,PIG是管道机器人的最初萌芽。
二十世纪七十年代,核工业等部门的管道和罐状容器的维护及检测需求刺激了管道机器人技术的研究和发展。
同时,石油、天然气工业的发展也为其提供了广阔的应用背景。
二十世纪八十年代,计算机、传感器、控制理论及技术的发展又为管道机器人的研究提供了技术保证,用于管道检测、探伤、维护、管内加工等用途的机器人试验样机及商业化产品的种类和数量不断增加。
二十世纪末至本世纪初,随着医疗事业、微机电系统(Micro Electro Mechanical System,缩写为MEMS)以及各种微驱动元器件和相关材料等技术研究的进步,出现了微小管道机器人技术的研究热潮。
这种微小管机器人以进入人体微细管道进行诊疗和检查为目的,也同样适用于核电站等重要领域的细小管道的检测、探伤和维护。
图8 管内检测PIG典型样机具有自主行走能力的管内移动机器人在对管道进行各种施工作业过程中,一般都需要机器人具有自主位置控制能力,所以真正意义上的管道机器人必须具有自主行走能力。
按驱动形式可把此类管道机器人分成轮式管内移动机器人、履带式管内移动机器人、蠕动式管内移动机器人等类型l。
定径管道布线机器人主体结构设计开题报告既是规范本科生毕业论文工作的重要环节,又是完成高质量毕业论文(设计)的有效保证。
为了使这项工作规范化和制度化,特制定本要求。
一、选题依据1.论文(设计)题目及研究领域;2.论文(设计)工作的理论意义和应用价值;3.目前研究的概况和发展趋势。
二、论文(设计)研究的内容1.重点解决的问题;2.拟开展研究的几个主要方面(论文写作大纲或设计思路);3.本论文(设计)预期取得的成果。
三、论文(设计)工作安排1.拟采用的主要研究方法(技术路线或设计参数);2.论文(设计)进度计划。
四、文献查阅及文献综述学生应根据所在学院及指导教师的要求阅读一定量的文献资料,并在此基础上通过分析、研究、综合,形成文献综述。
必要时应在调研、实验或实习的基础上递交相关的报告。
综述或报告作为开题报告的一部分附在后面,要求思路清晰,文理通顺,较全面地反映出本课题的研究背景或前期工作基础。
五、其他要求1.开题报告应在毕业论文(设计)工作开始后的前四周内完成;2.开题报告必须经学院教学指导委员会审查通过;3.开题报告不合格或没有做开题报告的学生,须重做或补做合格后,方能继续论文(设计)工作,否则不允许参加答辩;4.开题报告通过后,原则上不允许更换论文题目或指导教师;5.开题报告的内容,要求打印并装订成册(部分专业可根据需要手写在统一纸张上,但封面需按统一格式打印)。
对于管道机器人的研究,以前对多轮支撑结构的研究较多,近年来才研究传统轮式移动机器人直接用在圆形管道的检测和维护。
空间多轮结构的管内机器人的轮子与壁面接触时,接触点与轮心的连线在柱面的半径方向上,并且轮子的行驶方向与柱面的母线平行,这是单个轮子在管道曲面上位姿的一种特殊情况。
轮式移动机器人在管道中运行时,由于管道尺寸大小不、、具有弯道和“T”型接头等,轮式移动机器人的每一个轮子在管道中的位姿是不可预测的产轮子的轴线方向可能不垂直于圆管的半径方向,所以有必要分析单个轮子在圆管曲面上任意位姿时满足纯滚动和无侧滑条件下的运动学特性。
机器人辅助打磨与切割技术在金属管道加工中的应用分析摘要:随着科技的发展,机器人技术在各行各业都得到了广泛应用,金属管道加工也不例外。
本文主要针对机器人辅助打磨与切割技术在金属管道加工中的应用进行分析。
首先,介绍了机器人辅助打磨与切割技术的基本原理和特点。
然后,探讨了机器人辅助打磨与切割技术在金属管道加工中的应用场景。
最后,分析了机器人辅助打磨与切割技术的优势和存在的挑战,并提出了未来的发展方向。
一、机器人辅助打磨与切割技术的基本原理和特点机器人辅助打磨与切割技术是指通过使用机器人来辅助进行金属管道的打磨和切割操作。
这种技术主要依靠先进的传感器和控制系统,实现对金属管道表面的自动检测和处理。
机器人辅助打磨与切割技术的特点主要包括以下几个方面:1. 高效精准:机器人可以根据预设的参数,精确控制打磨和切割的精度和速度,大大提高了工作效率和加工精度。
2. 自动化程度高:机器人可以根据所设置的程序和算法,自动完成打磨和切割的操作,无需人工干预,减少了人工操作的繁琐和错误。
3. 可重复性好:机器人可以根据相同的程序和参数,反复进行相同的打磨和切割任务,保证了加工结果的一致性和可重复性。
4. 安全可靠:机器人在进行打磨和切割过程中,遵循严格的安全规范和操作流程,保证了操作的安全性和可靠性。
二、机器人辅助打磨与切割技术在金属管道加工中的应用场景机器人辅助打磨与切割技术在金属管道加工中有着广泛的应用场景,以下列举几种常见的应用场景:1. 焊缝打磨:金属管道的焊缝是其表面最需要精细打磨的部分,而机器人辅助的打磨技术可以实现对焊缝的连续、均匀和高效的打磨,提高了工作效率和精度。
2. 管道切割:金属管道在加工过程中需要进行长度和形状的调整,而机器人辅助的切割技术可以实现对管道的快速、准确和柔性的切割操作。
3. 表面处理:金属管道的表面通常需要进行光洁度处理和防腐蚀处理,而机器人辅助的打磨技术可以实现对表面的高效、均匀和细致的处理。
论文正文管道履带式机器人油气管道输送是与铁路、公路、水运、航运并列的五大运输行业之一,长输油气管道作为一种专门设备广泛应用于石油、石化、化工等工业领域以及都市燃气系统中,在国民经济中占有重要地位。
随着“开发大西部”以及“西气东输”的战略指导方针,长输油气管道的数量在不断增加。
由于历史缘故,国内在役长输油气管道中部分管材制管质量较差,加上施工建设过程中存在部分焊接缺陷和涂层缺陷,这给管道的安全运行埋下隐患,即使部分投产验收合格的管道,在运行过程中也难免受到介质、温度、疲劳、腐蚀、局部载荷等因素阻碍,服役一段时刻后产生缺陷或导致缺陷扩展,并可能最终发生失效,给人民生命财产、工业生产和社会稳固构成威逼。
如何检测发觉管道缺陷,事前对含缺陷管道进行评判和推测(含缺陷管道的剩余强度评判,含缺陷管道的剩余寿命推测),确保在役油气长输管道安全可靠运行是目前世界各国普遍关注和迫切需要解决的重大课题[]1。
由于在前面所述的一样工业、石油天然气、军事装备等领域中,管道作为一种有效的物料输送手段而广泛应用。
为提高管道的寿命、防止泄漏等事故的发生,就必须对管道进行有效的检测爱护等。
而目前管道检测和爱护多采纳管道机器人来进行。
所谓管道机器人确实是一种可沿管道内部或外部自动行走、携带一种或多种传感器件如位置和姿势传感器、超声传感器、涡流传感器等以及操作机械如管道裂纹与管道接口焊接装置、防腐喷涂装置、操作手、喷枪、刷子等。
在工作人员的遥控操纵或运算机操纵下可在极其恶劣的环境中.能够完成一系列管道检测修理作业的机电一体化系统[]2。
管道机器人可完成的管道作业有:生产、施工过程中的管道内外质量检测;管道内部清扫、抛光、焊接、喷涂等爱护;对接焊缝的探伤、补口作业;旧管道腐蚀程度、破旧情形检测和泄漏预报等等。
基于目前管道探伤机器人的研究现状,本课题要紧研究目的是通过对管道X射线无损检测探伤机器人设计,及相关技术的查阅和应用,能够研制一台具有良好的弯道通过能力、视觉定位能力并能适应较长距离检测作业的有用样机。
(完整版)工业机器人文献综述工业机器人文献综述生产力在不断进步,推动养科技的进步与革新,以建立更加合理的生产关系。
自工业革命以来,人力劳动己经逐渐被机械所取代,而这种变革为人类社会创造出巨大的财富,极大地推动了人类社会的进步时至今天,机电一体化,机械智能化等技术应运而生并己经成为时代的主旋律。
1.工业机器人的发展:1.1 机器人概念的诞生机器人技术一词虽然出现的较晚,但这一概念在人类的想象中却早已出现。
自古以来,有不少科学家和杰出工匠都曾制造出具有人类特点或具有动物特征的机器人雏形。
我国西周时期的能工巧匠就研制出了能歌善舞的伶人,这是我国最早的涉及机器人概念的文章记录,此外春秋后期鲁班制造过一只木鸟,能在空中飞行,体现了我国劳动人民的智慧。
机器人一词由捷克作家--卡雷尔.恰佩克在他的讽刺剧《罗莎姆的万能机器人》中首次提出,剧中描述了一机器奴仆Robot。
此次Robot被沿用下来,中文译成机器人。
1942年美国科幻作家埃萨克.阿西莫夫在他的科幻小说《我.机器人》中提出了“机器人三大定律”,这三大定律后来成为学术界默认的研发原则。
现代机器人出现于20世纪中期,当计算机技术出现,电子技术的进步,数控机床的出现及与机器人相关的控制技术和零件加工技术的成熟,为现代机器人的发展打下了基础。
1.2 国内机器人的发展史在我国目前采用工业机器人的行业主要有汽车行业、摩托车、电器、工程机械、石油化工等行业。
我国作为亚洲第三大的工业机器人需求国,对于工业机器人的需求量在逐年增加,从而吸引了大批工业机器人的制造商,加快了我国工业机器人技术的发展第一阶段是20世纪80年代,我国为t跟踪国际机器人技术的道路,当时以原机械工业部为主,航天工业部等部门联合组织国内的相关研究单位开展了工业机器人的研究,先后推出了弧焊、点焊、喷漆等多种工业机器人。
直到90年代,通过国家863计划等的K77,我国具备t独!)设计不}}生产工业机器人的能力,培养了一批高水平的研究生产队伍进入21世纪,中国的工业机器人发展进入t一个崭新的阶段,其中最大的特点是以企业为主体,以市场为导向、赢利为目标的机器人产业开发群体止在形成。
管道相贯线切割机器人(综述报告)
管与管连接的形式在很多领域被广泛应用,特别是钢结构、石化、造船、压力容器等行业,更是达到了批量化,在这些行业中提高制作效率被放在了很重要的位置。
[1]
一些高校及研究单位已经开始对这一课题进行研究,有的甚至已经设计出了模型或者实体机床。
如,开元电器的“管道相贯线自动切割系统”(图1);宣邦科技的“STZQ-I型管道切割机”(图2)。
图1 开元电器设计的机床图2 宣邦科技的产品或者,如北京航空航天大学李晓辉、汪苏提出的骑坐相贯线焊接机器人。
[2]他们提出了一种机械结构,并重点对于轨迹运动学方程做了研究和验证。
然而,通过对比发现,以上的一些设备都有一定的不足之处。
STZQ-I管道切割机,虽然可以对空间曲线进行加工,但是其加工后的效果和传统意义上的相贯线并不一致。
骑坐相贯线焊接机器人模拟仿真的效果不错,但是其机械结构(图3)可以类似到关节式机器人。
这类机器人不仅控制很复杂,造价也是相当的昂贵。
不值得推广。
图3 骑坐相贯线焊接机器人的机构模型
结合加工工艺,机械结构就成为这类机器人的最关键部分。
合理的结构不仅可以提高工作效率,还可以大大简化运动学的计算和分析。
对此,我们提出了一种2自由度的运动方案——沿圆周方向和轴向进给。
如果轨迹运动的圆心能够与圆型管道的轴线同轴,则在加工过程中,2个自由度的进给足以保证相贯线轮廓的加工。
因结构要求,机器人设计分为三大部分。
第一,执行机构。
轨迹要求为,工作头周向转动,并带有轴向的移动。
由控制部分驱动步进电机对运动轨迹进行严格控制。
周向转动采用齿轮传动,工作头安装在大径齿轮内侧,由一小齿轮配合驱动。
轴向的移动,由工作台完成。
定位支撑系统安装台上,加工过程中,滚珠丝杆驱动工作台前后位移,与大齿轮转动同步。
第二,定位支撑机构。
管道大多为圆形,一般考虑V型块定位支撑。
定位的关键在于管道与工作头即大齿轮的同心同轴问题。
在大齿轮工作头的两侧,都放置有V型块定位机构,并且保证工件放置水平。
这样,管道的轴线就与运动轨迹的轴线平行。
在定位时,通过调节切割系统底部的螺旋支撑系统,改变加工轴线的高度。
借助机器人附带的检测装置,调整至适合的高度。
然后,开始对管道进行切割。
为满足动作需要,合理的驱动方案也成为这个机器人设计的关键。
我们充分利用机器人的整体空间,把以上的一些驱动、调整体统放置在了合适的位置。
不
仅能够满足运动要求,还能使空间轨迹的运算更为简化。
第三,控制系统。
控制系统根据功能要求,也分为定位部分和工作部分。
定位时,仪器自动检测大齿轮与管道轴心的位置。
方法是测量齿轮内径到管道外壁的距离,并且通过多点测量来确定改变量。
然后由底部的电机驱动螺旋升降机构,调整高度。
在轴线啮合后,不再移动。
同样,在开始切割之前,调整好喷枪到管道的距离。
工作部分,由程序控制,转动和轴向移动同步进行。
根据空间曲线的运动轨迹,建立数学模型及运动方程。
输入必要的参数后,就能按要求对管道进行加工了。
因为被加工管材设计为8-20mm,所以取用等离子切割机。
在大齿轮内侧设计有通用接口。
这样,机器人就可以与切割设备方便连接。
并且有专用的机构可以调整割炬与管道的距离。
考虑到切割工艺,加工过程中,割炬径向不需要进给且精度要求不高,所以采用手动调节的方式,在切割开始前准备好。
机器人机床床身上除通用接口外,还有等离子切割机的安放位置和线路安排。
必要的时候,根据市场上不同型号的等离子切割机进行改动。
总之,达到一体化设计的要求。
设计要求,对预计的结构方案进行三维建模,并装配模拟。
按照功能的不同,细分为支撑机构,主轴转动机构(大齿轮),移动支撑工作台,加紧机构,通用接口。
对每一个结构都进行细微的设计和考虑。
符合动作要求的同时,对关键位置进行强度分析和校核。
最后将所有机构的三维模型装备在一起,对其运动状态进行模拟。
设计的同时,也考虑非标准件的制造工艺性和经济性。
力求功能针对性强,而又操作方便。
控制部分的设计也是这个机器人的关键,毕竟两轴联动而且轨迹是一个空间曲线。
但是由于时间和能力有限,此次项目中只提出大致的工作原理和设想。
切割进行前的准备工作可以单独进行,如大齿轮和管道的同轴,是一个闭环的控制结构。
空间曲线的数学建模相对而言,是一个难题。
但也可以看到,通过我们的结构优化,比起很多的一些多功能机械臂来说,计算已经相当简化了。
运动方程建立后,只需要输入一些参数如被切割管道的直径,相贯线投影圆的直径,起始位置等。
条件允许的话,可以对割炬的位置进行跟踪和检测,引入反馈。
结语
我们设计的机器人不属于开创先河。
但同时也因为现有的机械设备或者多功能机械臂造价昂贵,运动方程复杂。
所以,我们在结构方面下了很大的工夫,使设计出来的机器人对于管道的相贯线加工有很强的针对性。
并且经济性和使用性也得到了很大的提高。
在工业管道化广泛应用的今天,一个专用的相贯线加工机器人不仅将拥有市场,而且能进一步推荐工业的现代化建设。
参考文献
[1]李汉宏. 管道自动等离子切割系统[J]. 机械工人.热加工,2002,(10).
[2]李晓辉,汪苏,. 骑座相贯线焊接机器人运动学分析及仿真[J]. 北京航空航天大学学报,2008,(8).
[3]王耀华,刘万中,杨久荣,. 不锈钢管道坡口加工的新方法[J]. 石油工程建
设,2006,(6).
[4]李伟旗. 管道切割技术的改进[J]. 安装,2005,(2).
[5]孙军,刘庆英,刘文清,. 浅谈小管径钢管的相贯线切割[J]. 中国建筑金属结
构,2008,(7).
[6] Jon Lindsay,David J.Cook. 机用等离子切割新技术[J]. 电焊机, 2005,(01) .
[7] 孙梅,孙钧,孙立星,叶振忠. 影响等离子切割机使用效果的几个因素[J]. 电焊机, 2005,(01) .
[8] 吴利明,李伟,赵海鹰,陈林,赵亚军. 热轧薄板自动切割取样系统设计[J]. 包钢科技, 2003,(06) .
[9] 孔德杰,张光先,乔立强,齐兆亮. 数控等离子切割技术在我国的现状与发展[J]. 电焊机, 2005,(01) .
[10] 蒋中范. 水下等离子切割技术的应用[J]. 中国设备工程, 2003,(12) .
[11] Alexandre Campos , Chri stoph Budde, Ju¨ rgen Hesselbach.
A type synthesis method for hybrid robot structures.
Mechanism and Machine Theory, 2007,(7).
[12] Daniel Kanaan, Philippe Wenger, Damien Chablat. Kinematic analysis of a serial–parallel machine tool: The VERNE machine. Mechanism and Machine Theory
[13] Alexander Yu, Ilian A. Bonev, Paul Zsombor-Murray. Geometric approach to the accuracy analysis of a class of 3-DOF planar parallel robots. Mechanism and Machine Theory,
2006(11)
[14] 董积辉,张东来,秦海亮,王毅,. 一种直线位移传感器设计[J].
仪表技术与传感器,2007,(1).
[15] 张海龙,黄忠银,齐化冰,郭亚英,王志强,. 大口径钢管坡口加工质量和进度的控制方法[J]. 石油化工建设,2008,(6).。
