下载文档原格式
AA-AMPS-HPA的合成及其阻垢性能研究李婷婷;郝燕;郭贵宝【摘要】带磺酸基的阻垢剂具有优越的阻垢性能,能与多种阻垢剂产生协同效应会具有一些单方阻垢剂无法达到的阻垢效果,进而大大拓宽了阻垢剂的应用范围.合成了三元共聚物阻垢剂丙烯酸-2-丙烯酰胺-2-甲基丙磺酸-丙烯酸羟丙酯(AA-AMPS-HPA)并系统地研究了阻垢剂浓度、钙离子浓度、碱度(HCO3-的浓度)和温度等对AA-AMPS-HPA阻垢性能的影响.实验结果表明,该共聚物对于碳酸钙具有优异的阻垢效果.在25℃下当阻垢剂浓度为2.5 mg/L,Ca2+浓度为371.2 mg/L时,阻垢率可达93.4％.【期刊名称】《内蒙古科技大学学报》【年(卷),期】2015(034)001【总页数】4页(P29-32)【关键词】共聚物阻垢剂;水处理剂;循环冷却水;丙烯酸-2-丙烯酰胺-2-甲基丙磺酸-丙烯酸羟丙酯(AA-AMPS-HPA)【作者】李婷婷;郝燕;郭贵宝【作者单位】内蒙古科技大学化学与化工学院,内蒙古包头014010;内蒙古科技大学材料与冶金工程学院,内蒙古包头014010;内蒙古科技大学化学与化工学院,内蒙古包头014010;内蒙古科技大学化学与化工学院,内蒙古包头014010【正文语种】中文【中图分类】TQ085+.4Key words:copolymer scale inhibitors；water treatment agent；circulating cooling water；AA-AMPS-HPA在工业生产中，循环冷却水沉积的水垢会对工业生产造成诸多不良影响，比如：致密的微溶性盐类水垢的导热性差，大量堆积后会导致换热器的效率降低，换热器的堵塞，增大系统压力，使水泵和冷却塔的效率下降，增加能耗，降低产量，甚至会产生安全隐患.为了防止水垢和污垢产生并抑制其沉积生长，通常需要加入适量的化学药剂，这就是阻垢剂[1,2].阻垢剂常用的形式有阻垢缓蚀剂和阻垢分散剂两种.其中，阻垢缓蚀剂可分为无机聚合磷酸盐、有机多元磷酸、葡萄糖酸和单宁酸等类型，其中最常用的是有机多元磷酸类阻垢缓蚀剂.阻垢分散剂大多是中、低相对分子质量的水溶性聚合物，如聚丙烯酸及其钠盐、水解聚马来酸酐、丙烯酸系和马来酸系的两元或三元共聚物.对于阻垢剂的阻垢机理目前有很多种理论，如络合增溶、凝聚与分散理论、再生—解脱膜假说、双电层作用机理等，但以上理论都不能完全解释阻垢剂的性能和产生的现象.目前研究较多的有机多元磷酸盐属于阴离子型缓蚀剂，它对钙、镁、锌、铁等离子具有明显的限制作用，它还可与其它阻垢剂协同作用，广泛用于冷却水处理[3,4].有机磷酸酯是一种针对金属铁的缓蚀剂，它同时具有控制钙垢的作用，其阻垢机理主要是晶格畸变，这种阻垢剂的优点是用量小且能水解，水解产物可直接被生物降解，这就很好的解决了药剂积累和排污问题.但是以上两种阻垢剂中磷的存在会对环境造成污染[5].近年来,共聚物阻垢剂一直是循环冷却水处理药剂的研究热点.共聚物阻垢剂的结构与其阻垢性能密切相关，通过共聚物阻垢剂中含有的不同官能团单体的结构比和引发剂的比例，可以获得各种阻垢性能良好的共聚物阻垢剂.由于大多数共聚物结构中不仅含有羧基,而且含有羟基、酯基、磺酸基或膦酰基等亲水性基团,因此共聚物的阻垢分散性能远比水溶性均聚物优异[6].现阶段，共聚物阻垢分散剂的品种在不断扩大，已发展到二元共聚物、三元甚至四元共聚物，不仅出现了能抑制CaCO3，CaSO4，Ca3(PO4)2垢的共聚物，同时也出现了抑制锌垢、铁垢、硅垢和其它污垢的共聚物阻垢剂[7,8].文中选择将丙烯酸(AA)、2-丙烯酰胺-2-甲基丙磺酸(AMPS)和丙烯酸羟丙酯(HPA)三种单体共聚，制成三元共聚物，并研究了该共聚物阻垢分散剂的性能.选择这3种单体主要是因为丙烯酸单体形成的丙烯酸类聚合物对Ca2+,Mg2+,Fe3+,Cu2+等离子具有较强的螯合能力，还能在无机垢结晶过程中干扰晶格正常的排列，从而达到阻垢、防垢作用；2-丙烯酰胺-2-甲基丙磺酸单体形成的聚合物它可以有效预防均聚物与水中离子反应，进而产生的难溶性聚合物，还能有效地分散颗粒物，稳定金属离子[9]；丙烯酸羟丙酯形成的聚合物具有优良的阻止碳酸钙垢沉积的功能.将以上3种单体共聚，制成三元共聚物可以发挥阻垢剂的协同效应[10]，复合使用时在总投药量不变的情况下，会产生高于任何一种单一药剂的阻垢能力.为了将AA-AMPS-HPA更好地应用于工业生产中的循环冷却水处理，就需在研究这种复合阻垢剂在不同使用条件下的阻垢性能.因此，文中系统地研究了钙浓度、碱度和温度等实验条件对AA-AMPS-HPA阻垢效果的影响，测定其阻垢率随药剂浓度的变化曲线.丙烯酸(分析纯)，2-丙烯酰胺-2-甲基丙磺酸(工业品)，丙烯酸羟丙酯(工业品)，过硫酸铵、次磷酸钠、无水氯化钙、氯化钾、乙二胺四乙酸二钠(EDTA)、铬黑T、氢氧化钾、盐酸、四硼酸钠、钙-羧酸指示剂等化学试剂均为分析纯，使用前未经任何纯化.HH-8型恒温水浴锅(国华电器有限公司)，FA1004B型电子天平(上海精密科学仪器有限公司)，四口烧瓶，恒压滴液漏斗，回流冷却器，磁力搅拌器.1.3.1 AA-AMPS-HPA的合成在四口烧瓶上安装回流冷却器、温度计和恒压滴液漏斗，在烧瓶中加入一定量的水和次磷酸钠，放入磁子，升温并搅拌.将单体按一定比例混合后，放在一个恒压滴液漏斗中，引发剂过硫酸铵按比例配成一定浓度的水溶液后放在另一个滴液漏斗中，保持较低的滴速，将混合单体和引发剂溶液滴加至四口烧瓶中，滴加过程中要严格控制滴加速度.将四口烧瓶置于油浴中加热，控制反应温度为80 ℃，滴加结束后保温2 h，降温至40 ℃即制得AA-AMPS-HPA[11].1.3.2 阻垢性能测定按照GB/T 16632—2008评价AA-AMPS-HPA对CaCO3的阻垢性能.阻垢性能的评价方法主要是配置一定体积、浓度的含Ca 2+硬水，加入等量含有溶液.在一定的温度和pH条件下，静置10 h，使碳酸钙沉淀完全.取上层清液，用EDTA络合滴定法测定Ca2+浓度，再根据式(1)计算阻垢率：式中，η为阻垢率；V1为加有共聚物的试液试验后消耗的EDTA体积；V0为未加共聚物(空白)时试验后消耗的EDTA体积；V2为试液试验前测定总钙时消耗的EDTA体积.实验中分别配制含有不同AA-AMPS-HPA浓度、Ca2+浓度和浓度的水样，在25 ℃下恒温6 h，测定阻垢剂浓度、Ca2+浓度、碱度对AA-AMPS-HPA阻垢率的影响，并测定AA-AMPS-HPA在不同温度下的阻垢率，进而综合评定其应用于水处理时的阻垢性能.实验通过在25 ℃条件下恒温6 h，然后改变水样中阻垢剂的浓度来考察AA-AMPS-HPA的用量对阻垢性能的影响，水样中的Ca2+浓度为332.9 mg/L，实验结果如图1所示.从图1中可以看出，随着阻垢剂的浓度增大，AA-AMPS-HPA对CaCO3的阻垢率总体呈现先迅速增大后趋于平稳的趋势，具体变化是：当AA-AMPS-HPA在1.0~2.5 mg/L浓度范围内，AA-AMPS-HPA的浓度变化对CaCO 3的阻垢率呈现迅速增大的趋势；当AA-AMPS-HPA的浓度大于2.5 mg/L时，AA-AMPS-HPA浓度变化对CaCO3的阻垢率影响很小，阻垢率的增加趋势明显减慢.这主要是由于溶液和成垢物质之间存在动态平衡，阻垢剂可通过吸附在成垢物质上影响垢的生长与溶解之间的动态平衡.当阻垢剂用量达到一定值后，继续增加阻垢剂的用量，也会增大对于成垢物质生长的阻碍[9,12].因此，在25 ℃条件下，AA-AMPS-HPA对CaCO3的最佳用量是2.5 mg/L，阻垢率为76.3%.阻垢剂浓度为2.5 mg/L，25 ℃下恒温6 h，在不同Ca2+浓度下，测得Ca2+浓度与阻垢率之间的关系，如表1所示，阻垢率随Ca2+浓度的增加而下降，当Ca2+浓度为371.2 mg/L时，阻垢率为93.4%，当Ca2+浓度大于371.2 mg/L时，阻垢率显著下降.将阻垢剂的浓度确定为2.5 mg/L时，改变水样中的浓度，在25 ℃条件下恒温6 h考察碱度变化对阻垢性能的影响，实验结果如图2所示.从图2中可以看出，当的浓度在13.0~16.2 mmol/L浓度范围内变化时，AA-AMPS-HPA对3的阻垢率随碱度的增大而增大；当的浓度在16.2~19.0 mmol/L浓度范围内变化时，AA-AMPS-HPA对CaCO3的阻垢率随碱度的增大而有所下降.因此，在25 ℃时阻垢剂浓度为2.5 mg/L，当碱度即的浓度在16.2 mmol/L时， AA-AMPS-HPA对CaCO3的阻垢性能最佳，阻垢率达到92.8%.阻垢剂浓度为2.5 mg/L，Ca2+浓度332.9 mg/L时，在不同温度下恒温时间为6 h，测定温度对AA-AMPS-HPA阻垢性能的影响.结果发现，随着温度的升高，阻垢率呈现下降趋势，这是由于温度升高,聚合物吸附于碳酸钙晶核表面的能力下降,碳酸钙的生成速度增加所致[13].以丙烯酸、2-丙烯酰胺-2-甲基丙磺酸和丙烯酸羟丙酯为单体，以过硫酸铵为引发剂，在水中合成了三元共聚物阻垢剂AA-AMPS-HPA，该阻垢剂对CaCO3具有优良的阻垢性能.在25 ℃下当阻垢剂浓度为2.5 mg/L，Ca2+浓度为317.2 mg/L时，阻垢率可达到93.4%.另外，阻垢率随着Ca 2+浓度的增加而下降；增加碱度阻垢率也随之增加，但当碱度大于16.2 mmol/L时，阻垢率显著下降；AA-AMPS-HPA阻垢率随温度的升高而下降.[1]Jia F,Li Z,Dong Q.Present situation and development of scale inhibitor for i ndustrial circulating cooling water [J].Industrial Water Treatment-Tianjin,2006,26 (4): 12-14.[2] 霍宇凝,陆柱.聚合物阻垢剂研究进展 [J].水处理技术,2000,26 (4): 199-202.[3] 贾丰春,李自托,董泉玉.工业循环冷却水阻垢剂研究现状与发展 [J].工业水处理,2006,26 (4): 12-14.[4] 王勤娜,施宝昌,王浩,等.工业循环冷却水缓蚀阻垢剂的发展状况 [J].化工进展,2001,20 (5): 26-27.[5] 符嫦娥,周钰明,薛蒙伟,等.新型无磷无氮阻垢剂的阻磷酸钙垢及分散Fe (Ⅲ)性能 [J].化工学报,2011,62 (002): 525-531.[6] 胡和平,黄少斌,王永丽.共聚物水处理阻垢剂研究进展 [J].净水技术,2004,23 (5): 19-21.[7] Tang Y,Yang W,Yin X,et al.Investigation of CaCO3 scale inhibition by PAA,ATMP and PAPEMP [J].Desalination,2008,228 (1): 55-60.[8] 郑林萍,彭李超,柴云.聚合物型水处理阻垢剂的研究进展 [J].河南化工,2007,9 (24): 5-8.[9] 张安琪,张光华,魏辉,等.新型磺酸基聚合物阻垢剂的合成及性能 [J].化工进展,2011,30 (8): 1858-1861.[10]Tantayakom V,Sreethawong T,Scott F H,et al.Scale inhibition study by turbi dity measurement [J].Journal of colloid and interface science,2005,284 (1):57-65.[11] 冯婕,郦和生,王岽.AA/AMPS/HPA 极限黏度的影响因素及其与性能的关系 [J].工业水处理,2010,30 (5): 46-48.[12] 程云章,翟祥华,葛红花,等.阻垢剂的阻垢机理及性能评定 [J].华东电力,2003,(7): 14-17.[13] 林保平,王国力.AA/ HAPS 共聚物阻垢性能研究 [J].水处理技术,1996,22 (1): 44-47.。
浊度法测定循环水中聚丙烯酸梁兆燕;朱越;程终发;齐晓婧;李小明;高灿柱【摘要】采用浊度法对循环水中的聚丙烯酸(PAA)的浓度进行测定,并讨论十二烷基二甲基苄基氯化铵(1227)最佳投加量、pH、放置时间等对吸光度的影响,确定了最佳测试条件,并研究了循环水中共存物质对PAA测定的影响.当循环水中的Ca2+＜200 mg/L、PO43-50 mg/L、SO42-＜360 mg/L、NaCl＜400 mg/L时对PAA的测定几乎没有影响;水质稳定剂HEDP＜50 mg/L、ATMP＜20 mg/L、BTA＜4 mg/L时对PAA的测定几乎无影响,六偏磷酸钠的影响可以通过加酸蒸煮消除.此法准确、实用性强,检测限为0.112 mg/L.【期刊名称】《工业水处理》【年(卷),期】2014(034)004【总页数】3页(P76-78)【关键词】聚丙烯酸;浊度法;十二烷基二甲基苄基氯化铵;循环水【作者】梁兆燕;朱越;程终发;齐晓婧;李小明;高灿柱【作者单位】山东大学环境科学与工程学院,山东济南250100;山东大学环境科学与工程学院,山东济南250100;山东省泰和水处理有限公司,山东枣庄277100;山东省泰和水处理有限公司,山东枣庄277100;山东大学环境科学与工程学院,山东济南250100;山东大学环境科学与工程学院,山东济南250100【正文语种】中文【中图分类】X832随着循环水中离子浓度的提高，会出现结垢现象，从而降低传热效率，影响冷却水系统的正常运行。
向循环水中加入阻垢分散剂进行阻垢是一种重要的水处理方式。
低分子质量的聚丙烯酸（PAA）是一种性能良好的阻垢分散剂〔1-2〕，能将CaCO3、CaSO4等盐类的微晶或泥沙分散于水中不沉淀〔3〕，其投加质量浓度为1～15 mg/L即可达到良好的阻垢效果。
因此对循环水中的聚丙烯酸进行监测可达到既经济又阻垢的目的。
常用的检测方法有亚甲基蓝络合-比色法〔4〕、铜盐沉淀-比色法〔5〕，但亚甲基蓝络合-比色法操作繁琐，重现性差〔6〕，铜盐沉淀-比色法灵敏度低，有一定的局限性。
毕业论文论文题目：电导率法评定聚环氧琥珀酸对碳酸钙结垢过程的影响电导率法评定聚环氧琥珀酸对碳酸钙结垢过程的影响摘要随着世界水资源短缺加剧、水污染日益严重和工业生产装置运行周期延长，对工业水处理技术的要求不断提高，促进了水处理药剂的迅速发展。
新型、高效、多功能的水处理药剂己经成为人们竞相开发的热点。
聚环氧琥珀酸是上世纪90年代开发出来的一种环保型阻垢剂，它具有优良的阻垢性能，且无磷、非氮、可生物降解性好，是现代阻垢剂的更新换代产品。
它兼有阻垢、缓蚀双重功能。
将PESA投加到工业循环水中做为缓蚀阻垢剂使用，对节约水资源有较好的应用前景。
本文采用传统的一步法合成阻垢剂聚环氧琥珀酸(PESA ) 。
以马来酸酐为原料，钨酸钠作催化剂，过氧化氢作氧化剂，Ca(OH)2复配物为引发剂，得到聚环氧琥珀酸盐，经酸化甲醇洗涤、干燥得到目标产物聚环氧琥珀酸。
电导率法评定PESA 的阻垢性能较好。
通过改变溶液温度、阻垢剂浓度测定溶液的电导率随时间的变化值, 推断PESA 影响碳酸钙结垢过程的原因: 低温时晶格畸变起主要作用; 高温时分散起主要作用, 从动力学上影响碳酸钙结垢过程。
温度发生变化, PESA 影响碳酸钙结垢过程的控制过程发生改变。
关键词：聚环氧琥珀酸电导率法碳酸钙阻垢机理Determination of ConductivityPolyepoxysuccinic Acid on CalciumCarbonate Crystallization ProcedureAbstractInview of exeessive exploration of world wide water resource,serious water pollution and extension of industrial apparatus operating period，ehemicals with high effect against seale for cooling water treatment is developed rapidly. New一typed,efficient and multiple一functional water treatment chemicals have been the hotpot seientists investigate.Polyepoxysueeinic acid(PESA) is a kind of contamination free scale inhibitor,which was exploited in the 90’s,last century.It is wildly used as a new produet of scale inhibitor at present for its excellent scale inhibition，biodegradability and unique molecular strueture having no hetero一atoms such as nitrogen and phosphorus. It is has double performance of scale and corrosion inhibition.Put PESA into industry circulating water as scale and corrosion inhibitores,which it is better for saving water resources.In this paper, traditional one-step method was adopted to synthetize PESA . In this condition that malefic anhydride as a raw material,sodium tungstate as catalyst,hydrogen peroxide as oxidant,the compound of calcium hydroxide as initiator,which can obtain polyepoxysuccinic salt,after wasing with acidified methyl alcohol and drying,make target product polyepoxysuccinic acid.It is better to determine scaling inhibitation of PESA through Conductivity law. Speculating the reason in the process of the scaling of calcium carbonate under the influence of PESA through determining variation on conductivity law in solution by changing temperature of solution and concentration of scaling inhibitor: when at low temperature, lattice distortion plays a major role; when at high temperature, scattering plays an important role, and influences process of calcium carbonate scaling from dynamics . W hen temperature is varying, the controlling process which PESA influences the procedure of calcium carbonate scaling is changing .Key words: Polyepoxysuccinic Acid Synthesis The Conductivity Method Calcium Carbonate The Inhibition Mechanism目录1引言 (1)1.1课题研究背景 (1)1.2阻垢剂及其发展历程 (1)1.2.1碳酸钙阻垢剂的分类及简介 (1)1.2.2阻垢剂的作用机理 (3)1.2.3阻垢性能的评定方法 (4)1.2.4阻垢剂的发展趋势 (5)1.3绿色水处理剂 (5)1.3.1传统水处理剂的缺点 (5)1.3.2绿色水处理剂 (5)1.3.2.1聚环氧琥珀酸的发现 (6)1.3.2.2聚环氧琥珀酸合成 (6)1.3.2.3聚环氧琥珀酸应用 (7)2试验部分 (10)2.1试验试剂 (10)2.2试验仪器 (10)2.3试验方法 (10)2.3.1 聚环氧琥珀酸的合成及红外表征 (10)2.3.2 聚环氧琥珀酸的阻垢性能评定 (11)3 结果和讨论 (11)3.1 聚环氧琥珀酸的红外光谱图 (13)3.2 温度对碳酸钙结垢的影响 (13)3.2.1 低温，PESA对碳酸钙结垢的影响 (14)3.2.2 高温, PESA 对碳酸钙结垢的影响 (14)3.2.3 不同温度, PESA 对碳酸钙结垢的影响 (14)3.2.4PESA 浓度对碳酸钙结垢的影响 (15)结论 (16)谢辞 (17)参考文献 (18)外文资料 (19)1引言1.1课题研究背景在用水量极大的工业冷却水系统、热交换器、反渗透膜表面及油田工业中，结垢是困扰系统正常运行的一大难题。

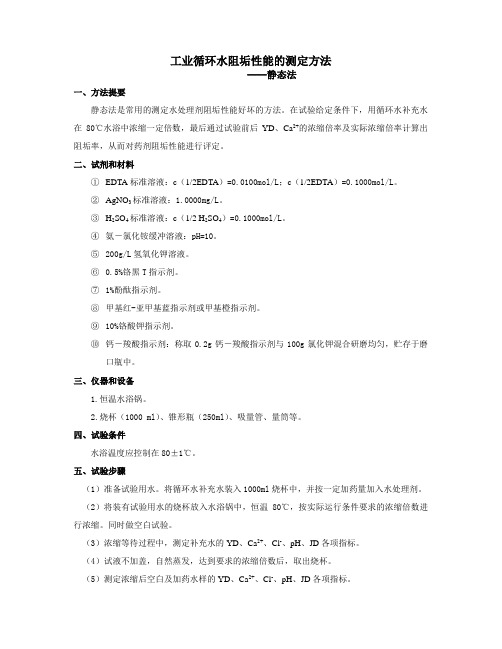

工业循环水阻垢性能的测定方法----静态法一、方法提要静态法是常用的测定水处理剂阻垢性能好坏的方法。
在试验给定条件下，用循环水补充水在80℃水浴中浓缩一定倍数，最后通过试验前后YD、Ca2+的浓缩倍率及实际浓缩倍率计算出阻垢率，从而对药剂阻垢性能进行评定。
二、试剂和材料①EDTA标准溶液：c（1/2EDTA）=0.0100mol/L；c（1/2EDTA）=0.1000mol/L。
②AgNO3标准溶液：1.0000mg/L。
③H2SO4标准溶液：c（1/2 H2SO4）=0.1000mol/L。
④氨－氯化铵缓冲溶液：pH=10。
⑤200g/L氢氧化钾溶液。
⑥0.5%铬黑T指示剂。
⑦1%酚酞指示剂。
⑧甲基红-亚甲基蓝指示剂或甲基橙指示剂。
⑨10%铬酸钾指示剂。
⑩钙－羧酸指示剂：称取0.2g钙－羧酸指示剂与100g氯化钾混合研磨均匀，贮存于磨口瓶中。
三、仪器和设备1.恒温水浴锅。
2.烧杯（1000 ml）、锥形瓶（250ml）、吸量管、量筒等。
四、试验条件水浴温度应控制在80±1℃。
五、试验步骤（1）准备试验用水。
将循环水补充水装入1000ml烧杯中，并按一定加药量加入水处理剂。
（2）将装有试验用水的烧杯放入水浴锅中，恒温80℃，按实际运行条件要求的浓缩倍数进行浓缩。
同时做空白试验。
（3）浓缩等待过程中，测定补充水的YD、Ca2+、Cl-、pH、JD各项指标。
（4）试液不加盖，自然蒸发，达到要求的浓缩倍数后，取出烧杯。
（5）测定浓缩后空白及加药水样的YD、Ca2+、Cl-、pH、JD各项指标。
（6）根据测定结果计算阻垢率。
六、结果计算（1）计算公式：等）、（或试验前等）、（或试验后浓缩倍率YD Ca Cl YD Ca Cl +-+-=22 浓缩倍率）浓缩倍率（或阻垢率-+=Cl Ca YD 2 注：试验结果用Cl －浓缩倍率当作实际浓缩倍率。
（2）再通过空白试验阻垢率与加水处理药剂后阻垢率的比较，确定水处理剂阻垢性能的好坏。
本技术公开了一种无磷缓蚀阻垢剂，包括下列重量百分比的成分组成：铜缓蚀剂0.1％1.0％，有机醇0.1％1.0％，水解聚马来酸酐1％20％，锌盐1％10％，无机酸0.1％2％，醇胺3％20％，聚天冬氨酸5％25％，聚丙烯酸1％5％，剩余量为水，上述各组分用量之和为100％；本技术与现有技术相比，本产品为高浓缩倍数的混合型无磷缓蚀阻垢剂，不含磷酸盐及有机磷，使用过程中，减少了微生物及藻类的滋生，降低了杀菌剂的使用，降低了运行成本，使得既环保又经济；本产品在循环水系统中具有良好的缓蚀阻垢性能，且能够对多种金属材料共存的材质起到良好的防腐性能。
权利要求书1.一种无磷缓蚀阻垢剂，其特征在于，包括下列重量百分比的成分组成：上述各组分用量之和为100％。
2.根据权利要求1所述的一种无磷缓蚀阻垢剂，其特征在于：包括下列重量百分比的成分组成：上述各组分用量之和为100％。
3.根据权利要求1或2所述的一种无磷缓蚀阻垢剂，其特征在于：所述铜缓蚀剂为苯并三氮唑或其衍生物。
4.根据权利要求1或2所述的一种无磷缓蚀阻垢剂，其特征在于：所述有机醇为甲醇或乙醇。
5.根据权利要求1或2所述的一种无磷缓蚀阻垢剂，其特征在于：所述锌盐为氯化锌、硫酸锌或硝酸锌。
6.根据权利要求1或2所述的一种无磷缓蚀阻垢剂，其特征在于：所述无机酸为盐酸、硫酸或硝酸。
技术说明书一种无磷缓蚀阻垢剂技术领域本技术涉及化学阻垢试剂领域，具体涉及一种无磷缓蚀阻垢剂。
背景技术在开放式、半开放式循环水系统中，循环水通过冷却塔冷却换热过程中会有大量的水份被蒸发，这样循环水就会不断地被浓缩。
随着浓缩倍数的增大，水中的悬浮物及钙、镁离子、硫酸盐、硅酸盐等会以水垢的形式沉积于管壁，影响换热效率、增大能耗，并且对管道有腐蚀作用，导致设备腐蚀、穿孔。
同时，由于冷却水的热交换，水中大量的微生物会在设备或管道壁上进行繁殖，使得水质进一步恶化，这样就大幅度的增加了水流阻力，引起管道的堵塞，从而降低了交换器的热交换效率，严重影响设备的正常工作。
∙∙阻垢剂性能评定方法中的问题与讨论∙∙阻垢分散作用是水质稳定剂的主要基本功能。
建立正确、简便、客观的阻垢剂性能评定方法是广大水处理工作者的任务之一。
目前我国实验室常用的评定方法主要有静态阻垢法、鼓泡法和极限碳酸盐硬度法川等。
这些方法大多存在测定时间长、操作烦琐、重现性不理想等缺点，为此，在综合评价、改进这些方法的基础上，我们又先后提出了pH位移法和电导法等评定方法。
与经典方法相比，pH位移法和电导法具有实验周期短(由6一24h缩减到2一10min)、操作简单(只需1台pH计或电导率仪)、数据重现性好等特点，但它们所反映的仍只是鳌合作用的贡献，测定结果同样也不能反映阻垢剂的综合性能。
虽然量热法可同时反映晶体成核和生长过程的贡献，但受温度测量精度(采用贝克曼温度计，测温精度为0.001℃)的影响，方法的系统误差较大，较难反映不同阻垢剂之间的细微差别。
因此，探索客观、公正、简便的实验室评定阻垢剂综合阻垢性能的方法，是一项具有实际意义的工作。
1阻垢剂作用机理从作用机理上来讲，阻垢剂的作用可分为鳌合、分散和晶格畸变三部分。
且在实验室评定试验中，分散作用是鳌合作用的补救措施，晶格畸变作用是分散作用的补救措施。
1.1鳌合作用由中心离子和某些合乎一定条件的同一多齿配位体的两个或两个以上配位原子键合而成的具有环状结构的配合物的过程称为鳌合作用。
鳌合作用的结果是使得成垢阳离子(如ca2+，Mg2+等)与鳌合剂作用生成稳定的鳌合物，从而阻止其与成垢阴离子(如co32一，5042一，Po4，一和51032一等)的接触，使得成垢的几率大大下降。
鳌合作用是按化学计量进行的，如1个EDTA分子鳌合1个二价金属离子。
鳌合剂的鳌合能力可用钙鳌合值来表示。
通常商品水处理剂的鳌合能力(以下各药剂活性组分质量分数均为50%，鳌合能力以CaCO3计):氨基三亚甲基麟酸(ATMP)—300 mg/g;二乙烯三氨五亚甲基麟酸(DTPMP)—450 mg/g;乙二胺四乙酸(EDTA)—15om岁g;经基亚乙基二麟酸(HEDP)—45om扩g。
阻垢剂的阻垢机理及性能评定3程云章1,翟祥华2,3,葛红花2,包伯荣3(1.上海医疗器械高等专科学校,上海,200093;2.上海电力学院环境工程系,上海,200090;3.上海大学化学系,上海,200436)摘 要:较详细地介绍了目前循环冷却水常用阻垢剂的阻垢机理,包括晶格畸变、络合增溶、凝聚与分散、再生—自解脱膜假说、双电层作用机理等。
同时介绍了评定阻垢剂的方法如静态阻垢法、动态模拟法、临界pH 法、鼓泡法、极限碳酸盐硬度、浊度测定法、钙离子选择电极电位分析法、玻璃电极法、恒定组分技术以及电化学方法的原理、特点和适用范围。
关键词:阻垢剂;阻垢机理;评定方法中图分类号:T K 26411 文献标识码:B 文章编号:100129529(2003)0720014205Sca le i nh ib itory m echan is m of sca le i nh ib itor and its perfor mance eva lua tionCH EN G Y un 2z hang 1,ZH A I X iang 2hua 2,3,GE H ong 2hua 2,B A O B o 2rong3(1.Pharm aceu tical Engineering R esearch Group of ShanghaiM edicalIn strum en tati on Co llege ,Shanghai 200093,Ch ina ;2.Environm en t Engineering D ep t .of Shanghai E lectric Pow er In stitu te ,Shanghai 200090,Ch ina ;3.D ep t .of Chem istry of ShanghaiU n iv .,Shanghai 200436,Ch ina )Abstract :T he scale inh ib ito ry m echan is m s of scale inh ib ito r ,w h ich is often u sed in circu lating coo ling w ater w ere in troduced in detail ,including m echan is m s of crystal lattice aberrati on ,increased so lub ility by comp lex 2ing ,coagu lati on and dispersi on ,regenerati on and self 2ex tricati on p resum e ,and doub le electrical layer effect etc .T he m ethods of perfo rm ance assess m en t of scale inh ib ito r ,such as static state scale inh ib iti on m ethod ,dynam ic si m u lati on m ethod ,critical pH m ethod ,bubb ling m ethod ,critical carbonate hardness ,tu rb idity m easu rem en t ,calcium i on selective electrode po ten tial analysis ,glass electrode analysis ,con stan t compo si 2ti on techno logy and the electrochem ical m ethod w ere all described .T he p rinci p le ,featu re and app licati on scope of the above m ethods w ere also discu ssed .Key words :scale inh ib ito r ;scale inh ib ito ry m echan is m ;assess m en t m ethod3上海市高等学校科学技术发展基金(编号:020K 01)及上海市教委重点培育学科基金资助项目。
聚丙烯酸分子质量及分布与其阻垢性能的关系
崔静;滕厚开;靳晓霞;侯洋
【期刊名称】《工业水处理》
【年(卷),期】2015(000)003
【摘要】采用沉淀分级的方法对所制备的聚丙烯酸钠粗品进行了分级，得到了具有不同分子质量及分布指数的聚丙烯酸钠。
通过静态沉积法研究了不同分子质量及分布的聚丙烯酸钠与其阻垢性能的关系。
研究结果表明，聚丙烯酸钠分子质量越小（最佳相对分子质量范围为小于1900）、分布越窄越有利于其对碳酸钙阻垢性能的提高。
【总页数】4页(P78-81)
【作者】崔静;滕厚开;靳晓霞;侯洋
【作者单位】河北工业大学，天津300130;河北工业大学，天津300130; 中海油天津化工研究设计院，天津300131;中海油天津化工研究设计院，天津300131;中海油天津化工研究设计院，天津300131
【正文语种】中文
【中图分类】TQ314.253
【相关文献】
1.高相对分子质量聚电解质的阻垢性能研究 [J], 王风云;夏明珠;雷武;石文艳
2.超高相对分子质量聚(甲基)丙烯酸酯的制备及应用 [J], 刘易成;唐华东
3.聚（苯乙烯—丙烯酸）镨配合物中单体链段分布与配合物催化活性的关系 [J],
尹作瑞;于广谦
4.窄分子量分布的聚丙烯酸的合成及其阻垢性能 [J], 吴伟;张凌云;阎虎生
5.聚环氧琥珀酸的合成及其相对分子质量与阻垢性能的关系 [J], 杜剑强;苏明瑾;姜翠玉;宋林花;彭志华;黄鑫
因版权原因，仅展示原文概要，查看原文内容请购买。
