早强防冻剂产品说明

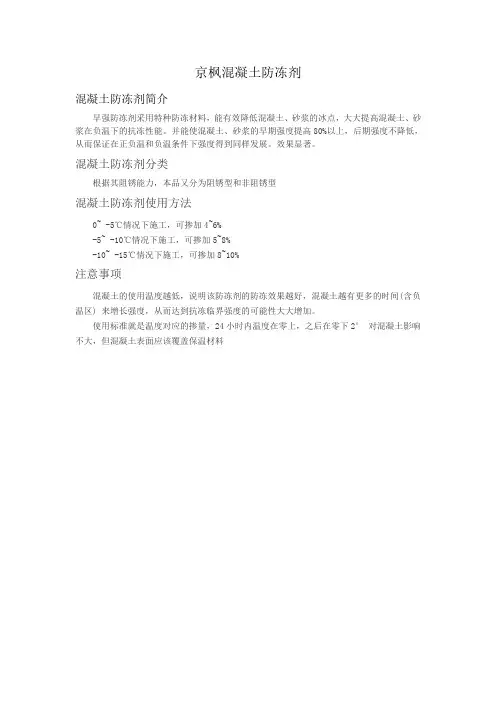

京枫混凝土防冻剂
混凝土防冻剂简介
早强防冻剂采用特种防冻材料，能有效降低混凝土、砂浆的冰点，大大提高混凝土、砂浆在负温下的抗冻性能。

并能使混凝土、砂浆的早期强度提高80%以上，后期强度不降低，从而保证在正负温和负温条件下强度得到同样发展。

效果显著。

混凝土防冻剂分类
根据其阻锈能力，本品又分为阻锈型和非阻锈型
混凝土防冻剂使用方法
0~ -5℃情况下施工，可掺加4~6%
-5~ -10℃情况下施工，可掺加5~8%
-10~ -15℃情况下施工，可掺加8~10%
注意事项
混凝土的使用温度越低，说明该防冻剂的防冻效果越好，混凝土越有更多的时间(含负温区) 来增长强度，从而达到抗冻临界强度的可能性大大增加。

使用标准就是温度对应的掺量，24小时内温度在零上，之后在零下2°对混凝土影响不大，但混凝土表面应该覆盖保温材料。

混凝土早强防冻剂（规定温度-15 ----20℃）
执行标准：JC475-2004
早强防冻剂属复合型防冻剂。

它具有早强、防冻、引气、减水、全水溶、低掺量等特点，并可明显地改变混凝土的和易性、可泵性，且坍落度损失小。

特别用于泵送混凝土及商品混凝土搅拌站冬季施工中使用，与其它混凝土防冻剂相比，不会发生碱-骨料反应，混凝土建筑物的耐久性增强，可降低混凝
土冬季施工成本，经济效益显著。

技术特点:早强、引气、防冻效果明显，可用于日最低气温0℃～-20℃混凝土施工，对钢筋无锈蚀作
用。

适用范围:各类工业、民用建筑用现浇或预制混凝土，高速公路、机场、隧道、桥梁等各种钢筋及预应
力钢筋混凝土。

早强防冻剂技术指标
匀质性能:
外观:浅灰色粉剂;含水量:≤3%;细度:0.315筛全部通过;水泥净浆流动度≥150mm.
备注：我司针对冬季施工用的防冻剂，根据客户要求配置不同价格的防冻剂如下：
1. 液体混凝土防冻剂2、砂浆防冻剂3、素混凝土防冻剂4、无盐防冻剂（粉、液）。

SY-6A 高效早强防冻剂本品是由多种有机、无机材料科学复合而成的新型无氯盐防冻剂，具有早强、防冻、抗冻、减水、增强、抗腐蚀等多种功效：可显著改善混凝土毛细孔结构，减少游离水量，有效降低混凝土液相冰点，促进低温、负温条件下水泥水化和混凝土硬化，大幅度提高早期强度，广泛应用于混凝土在低温、负温下的施工。

主要性能1、本品为灰白色粉剂，符合JC475-2004标准，无氯、无毒、低碱、无锈蚀、微引气，氨释放量≤0.08%,适用温度为0℃—-20℃。

2、掺量：3-5%（相对胶凝材料总量），温度为5—-5℃时掺量为3%，-5—-10℃时掺量为4%，-10—-20℃时掺量为5%（可等量替代水泥）。

3、抗压强度比：-10℃时，R28≥100%，R-7-28≥95%。

-20℃时，R28≥95%，R-7-56≥100%。

4、28d收缩率比≤130%。

5、减水率为12-18%。

6、抗冻标号≥F300。

7、渗入本品混凝土和易性得到明显改善，可根据需要配制泵送防冻砼。

使用方法及注意事项1、请遵照《混凝土外加济应用技术规范》进行施工。

2、本剂为粉状，使用时可与胶结材料、骨料一起加入搅拌，比正常混凝土搅拌时间延长50%。

3、混凝土入模温度应不低于5℃，砼浇筑完毕，应立刻覆盖保温材料加以保水，不要使其立即受冻或因风吹过多而出现裂纹。

4、要求早期强度快速增长时可加热养护，混凝土在初凝后若表面出现结冰和白霜属正常现象，不会对其造成冻害，混凝土本身的强度仍能持续增长。

本剂保存期为二年，贮存时防止受潮，如受潮结快，应加以粉粹并检测合格后方可使用。

SY-6A High –Performance Early-Strength Antifreeze AdmixtureThe admixture is a new-style, non-chloride salt, anti-freezing admixture, composited by various inorganic, organic materials, with multi-functions such as early strength , frost-resistance, water-reducing, anti-corrosion character; which can improve concrete capillaceous structure significantly; reduce the free water volume, lower liquid phase freezing point of concrete effectively; accelerate concrete hydrating and hardening under lower and negative temperature; It shall enhance the early strength of concrete in large-range; and widely used in concreting in low and negative temperature condition.1. The main performance1) This product is grey-white color powder admixture, which is in accordance with JC475—2004; non-chloride, non-toxic, non-rust, low air-entraining andlow-alkali, ammonia release amount ≤0.08%;applicable temperature is 0℃～-20℃.2) Dosage: 3~5%( comparing to the total cementitious material), 3% under temperature 5~50C; 4% under -5~~-100C; 5% under -10~~-200C.3) Compressive strength rate: At-10℃，R28≥100%，R-7-28≥95%。

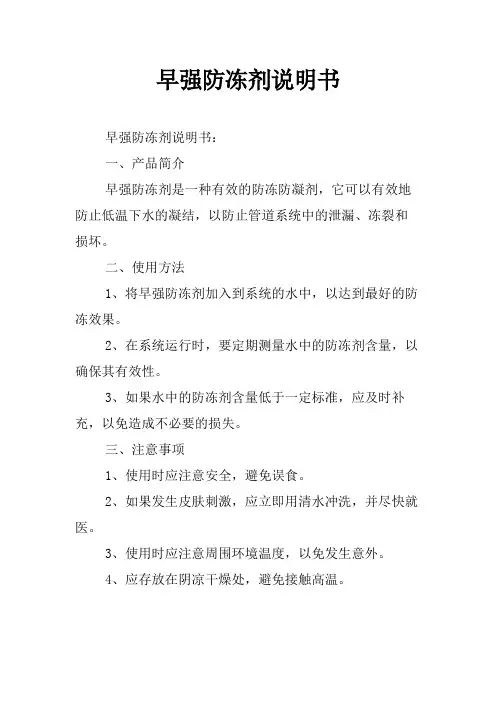

早强防冻剂说明书
早强防冻剂说明书：
一、产品简介
早强防冻剂是一种有效的防冻防凝剂，它可以有效地防止低温下水的凝结，以防止管道系统中的泄漏、冻裂和损坏。

二、使用方法
1、将早强防冻剂加入到系统的水中，以达到最好的防冻效果。

2、在系统运行时，要定期测量水中的防冻剂含量，以确保其有效性。

3、如果水中的防冻剂含量低于一定标准，应及时补充，以免造成不必要的损失。

三、注意事项
1、使用时应注意安全，避免误食。

2、如果发生皮肤刺激，应立即用清水冲洗，并尽快就医。

3、使用时应注意周围环境温度，以免发生意外。

4、应存放在阴凉干燥处，避免接触高温。

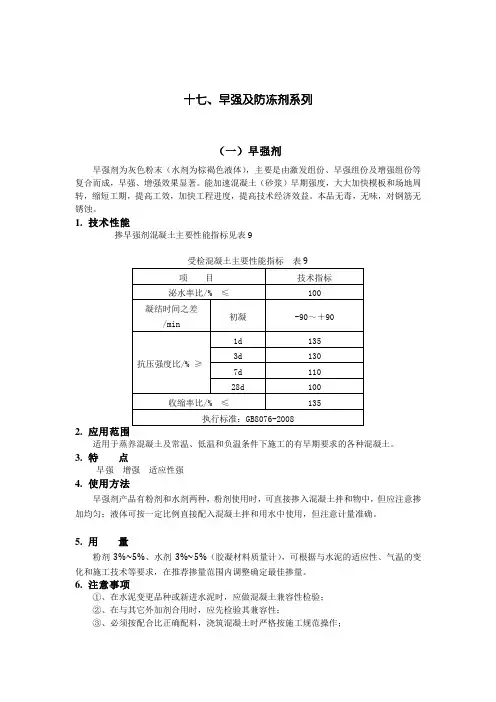

十七、早强及防冻剂系列（一）早强剂早强剂为灰色粉末（水剂为棕褐色液体），主要是由激发组份、早强组份及增强组份等复合而成，早强、增强效果显著。

能加速混凝土（砂浆）早期强度，大大加快模板和场地周转，缩短工期，提高工效，加快工程进度，提高技术经济效益。

本品无毒，无味，对钢筋无锈蚀。

1. 技术性能掺早强剂混凝土主要性能指标见表9受检混凝土主要性能指标表92. 应用范围适用于蒸养混凝土及常温、低温和负温条件下施工的有早期要求的各种混凝土。

3. 特点早强增强适应性强4. 使用方法早强剂产品有粉剂和水剂两种，粉剂使用时，可直接掺入混凝土拌和物中，但应注意掺加均匀；液体可按一定比例直接配入混凝土拌和用水中使用，但注意计量准确。

5. 用量粉剂3%~5%、水剂3%~5%（胶凝材料质量计），可根据与水泥的适应性、气温的变化和施工技术等要求，在推荐掺量范围内调整确定最佳掺量。

6. 注意事项①、在水泥变更品种或新进水泥时，应做混凝土兼容性检验；②、在与其它外加剂合用时，应先检验其兼容性；③、必须按配合比正确配料，浇筑混凝土时严格按施工规范操作；④、粉剂产品在质保期内，如遇受潮结块，经磨碎过筛后仍可使用。

7. 包装粉剂用复合塑膜袋包装、 50kg/袋；水剂用塑料桶包装50kg/桶，也可以根据用户的要求作特殊包装。

8. 储存置于干燥阴凉处，注意防雨、防潮，未开封有效期12个月。

（二）复合早强剂复合早强剂为灰色粉末（水剂为棕褐色液体），主要是由减水组份、早强组份及增强组份等复合而成，减水、早强、增强效果显著。

能加速混凝土（砂浆）早期强度，大大加快模板和场地周转，缩短工期，提高工效，加快工程进度，提高技术经济效益。

本品无毒，无味，对钢筋无锈蚀。

1. 技术性能掺复合早强剂混凝土主要性能指标见表102. 应用范围适用于蒸养混凝土及常温、低温和负温条件下施工的有早期要求的各种混凝土。

3. 特点早强减水增强节约水泥适应性强4. 使用方法复合早强剂产品有粉剂和水剂两种，粉剂使用时，可直接掺入混凝土拌和物中，但应注意掺加均匀；液体可按一定比例直接配入混凝土拌和用水中使用，但注意计量准确。

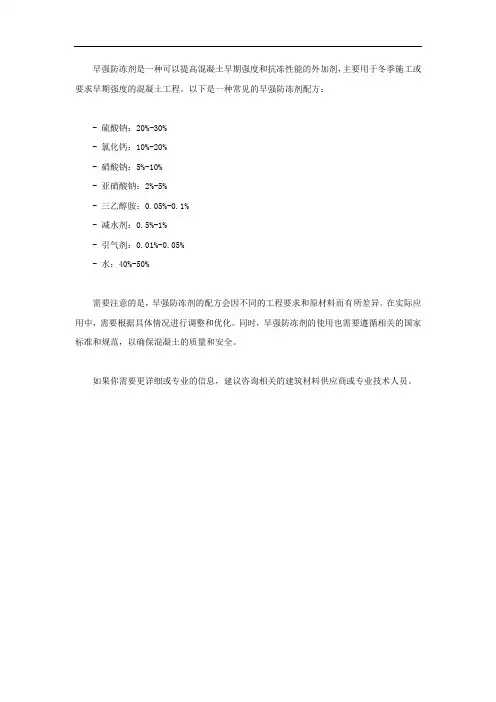

早强防冻剂是一种可以提高混凝土早期强度和抗冻性能的外加剂，主要用于冬季施工或要求早期强度的混凝土工程。

以下是一种常见的早强防冻剂配方：
- 硫酸钠：20%-30%
- 氯化钙：10%-20%
- 硝酸钠：5%-10%
- 亚硝酸钠：2%-5%
- 三乙醇胺：0.05%-0.1%
- 减水剂：0.5%-1%
- 引气剂：0.01%-0.05%
- 水：40%-50%
需要注意的是，早强防冻剂的配方会因不同的工程要求和原材料而有所差异。

在实际应用中，需要根据具体情况进行调整和优化。

同时，早强防冻剂的使用也需要遵循相关的国家标准和规范，以确保混凝土的质量和安全。

如果你需要更详细或专业的信息，建议咨询相关的建筑材料供应商或专业技术人员。

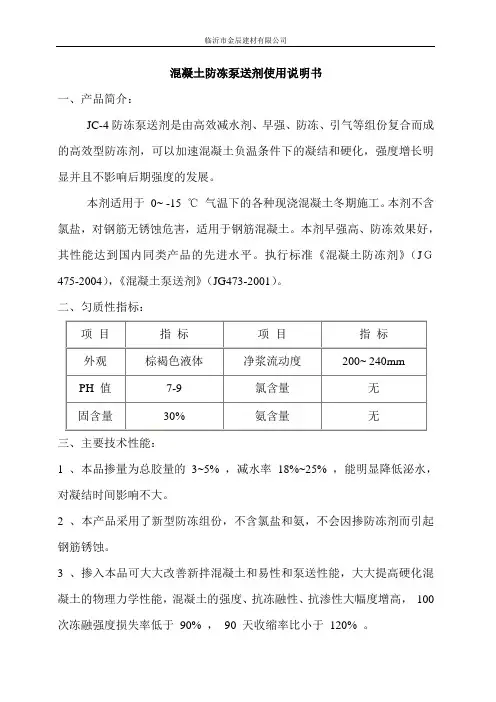

混凝土防冻泵送剂使用说明书一、产品简介：JC-4防冻泵送剂是由高效减水剂、早强、防冻、引气等组份复合而成的高效型防冻剂，可以加速混凝土负温条件下的凝结和硬化，强度增长明显并且不影响后期强度的发展。

本剂适用于0~ -15 ℃气温下的各种现浇混凝土冬期施工。

本剂不含氯盐，对钢筋无锈蚀危害，适用于钢筋混凝土。

本剂早强高、防冻效果好，其性能达到国内同类产品的先进水平。

执行标准《混凝土防冻剂》（JＧ475-2004），《混凝土泵送剂》（JG473-2001）。

二、匀质性指标：项目指标项目指标外观棕褐色液体净浆流动度200~ 240mmPH 值7-9 氯含量无固含量30% 氨含量无三、主要技术性能：1 、本品掺量为总胶量的3~5% ，减水率18%~25% ，能明显降低泌水，对凝结时间影响不大。

2 、本产品采用了新型防冻组份，不含氯盐和氨，不会因掺防冻剂而引起钢筋锈蚀。

3 、掺入本品可大大改善新拌混凝土和易性和泵送性能，大大提高硬化混凝土的物理力学性能，混凝土的强度、抗冻融性、抗渗性大幅度增高，100 次冻融强度损失率低于90% ，90 天收缩率比小于120% 。

四、混凝土物理力学性能：试验项目本品技术指标国家标准（一等品）减水率（% ）≥ 12≥ 8泌水率比（% ）≤ 80≤ 100含气量（% ） 2.5~4.0 ≥ 2.5凝结时间之差min 初凝-90~+120 -90~+120 终凝-90~+120 -90~+120抗压强度比（% ）不小于规定温度-10 ℃-10 ℃R-7 天20 12 28 天100 95 R-7+28 天95 90收缩率比（% ）28 天≤ 125≤ 135对钢筋锈蚀作用无锈蚀-------五、使用方法：1 、掺量：掺量越大，早强防冻效果越好，考虑到气温高低和使用的经济性，以 2.0~5.0% 为宜，可根据气温变化按下表进行调整。

使有时间可通过调整掺量，即可适用0 ℃~ -15 ℃的冬季施工要求。

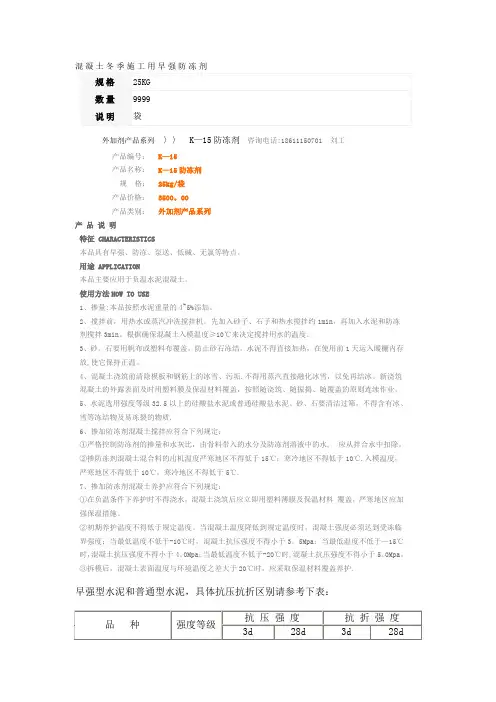

混凝土冬季施工用早强防冻剂产品编号：K—15产品名称：K—15防冻剂规格：25kg/袋产品价格：3500。

00产品类别：外加剂产品系列产品说明特征 CHARACTERISTICS本品具有早强、防冻、泵送、低碱、无氯等特点。

用途 APPLICATION本品主要应用于负温水泥混凝土。

使用方法HOW TO USE1、掺量:本品按照水泥重量的4~5%添加。

2、搅拌前，用热水或蒸汽冲洗搅拌机。

先加入砂子、石子和热水搅拌约1min，再加入水泥和防冻剂搅拌3min。

根据确保混凝土入模温度≥10℃来决定搅拌用水的温度。

3、砂、石要用帆布或塑料布覆盖，防止砂石冻结。

水泥不得直接加热，在使用前1天运入暖棚内存放,使它保持正温。

4、混凝土浇筑前清除模板和钢筋上的冰雪、污垢.不得用蒸汽直接融化冰雪，以免再结冰。

新浇筑混凝土的外露表面及时用塑料膜及保温材料覆盖，按照随浇筑、随振捣、随覆盖的原则连续作业。

5、水泥选用强度等级32.5以上的硅酸盐水泥或普通硅酸盐水泥。

砂、石要清洁过筛，不得含有冰、雪等冻结物及易冻裂的物质.6、掺加防冻剂混凝土搅拌应符合下列规定：①严格控制防冻剂的掺量和水灰比，由骨料带入的水分及防冻剂溶液中的水, 应从拌合水中扣除。

②掺防冻剂混凝土混合料的出机温度严寒地区不得低于15℃；寒冷地区不得低于10℃.入模温度，严寒地区不得低于10℃，寒冷地区不得低于5℃.7、掺加防冻剂混凝土养护应符合下列规定：①在负温条件下养护时不得浇水，混凝土浇筑后应立即用塑料薄膜及保温材料覆盖，严寒地区应加强保温措施。

②初期养护温度不得低于规定温度。

当混凝土温度降低到规定温度时，混凝土强度必须达到受冻临界强度；当最低温度不低于-10℃时，混凝土抗压强度不得小于3。

5Mpa；当最低温度不低于—15℃时，混凝土抗压强度不得小于4。

0Mpa；当最低温度不低于-20℃时,混凝土抗压强度不得小于5。

0Mpa。

③拆模后，混凝土表面温度与环境温度之差大于20℃时，应采取保温材料覆盖养护.早强型水泥和普通型水泥，具体抗压抗折区别请参考下表：在夏季施工中：早强型水泥比普通型水泥塌落度损失要大一点，但更容易出现裂缝，凝结时间上没有明显区别。
