高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。
在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。
2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。
这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。
•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。
这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。
•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。
这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。
3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。
水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。
•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。
水箱需要具备一定的容量，可以根据消防系统的需求确定。
同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。
•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。
消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。
•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。
喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。
•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。
建筑消防给水系统简介建筑消防给水系统是指在建筑内设置的消防水源和消防设备，为消防活动提供水源和消防水系统。
建筑消防给水系统是保障人民群众生命财产安全的重要设施，是建筑安全的重要组成部分。
本文将介绍建筑消防给水系统的重要性、组成和维护。
重要性在建筑发生火灾的时候，消防水源是非常重要的，可有效地控制火势并防止事故扩大。
建筑消防给水系统是保护人生安全财产安全的重要设施，其主要作用包括以下几个方面：•提供消防水源，供消防人员灭火使用。
•提供消防水源，为自动灭火装置提供水源。
•提供火灾预警系统的喷淋系统和喷头。
组成建筑消防给水系统主要由以下部分组成：消防水池消防水池是建筑消防给水系统中最重要的部分。
消防水池可以分为地下式水池和地上式水池。
消防水池基本特点是容量大，水质好，水位稳定，除杂能力强，操纵方便等。
消防泵房消防泵房是为消防水池恢复和提升压力而设立的。
它包括发电机，水泵等设备，可以实现对消防水源的自动控制。
主管道主管道是消防水从水池流向建筑物的主要管道。
分支管道分支管道是从主管道引出的管道，通常是组成消防水网络的重要组成部分。
它们有助于消防水到达建筑的各个区域。
消防喷头消防喷头是对火灾进行控制的关键部分。
消防喷头被安装在天花板上或者墙壁上，当火灾发生时，消防喷头会自动喷水来控制火势。
维护为了保证建筑消防给水系统能够在火灾发生时有效的控制火势，需要定期维护和检修。
一般的维修工作包括以下几个方面：•定期检查消防水源是否正常，如水压，水质等。
•定期清理消防管道内的杂物和污垢。
•定期检查消防喷头是否正常，如喷头是否堵塞等。
建筑消防给水系统是建筑和人们的安全系数的保证。
可有效地控制火势并防止事故扩大。
消防给水系统的组成和维护十分的重要，需要我们在平时分配好对于该设备的维护和检修工作。
①消防栓给水系统消火栓给水系统包括水枪、水带、消防栓、消防管道、消防水池、高位水箱、增压设备、水泵接合器、水源等。
②自动喷水灭火系统自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
②火灾自动报警系统火灾自动报警系统由触发装置（火灾探测器、手动报警按钮和输入模块）、火灾报警装置（火灾报警控制器、图形显示装置和火灾显示盘）、联动输出装置（联动控制盘、输入模块和输出模块）以及具有其它辅助功能的装置（消防控制设备和电源）组成。
1.区别：消防水箱是给消火栓系统或喷淋系统起稳压作用，在消防泵启动前提供消防用水，一般有效储水量最大不超过18立方米，设置在屋顶。
消防水池是提供整个火灾期间的每一项或全部消防用水，一般设置在地下室或埋在地下。
2.增压设备由气压罐、水泵及电控系统三部分组成3.水泵接合器的用途是当室内消防泵发生故障或遇大火室内消防用水不足时，供消防车从室外消火栓取水，通过水泵接合器将水送到室内消防给水管网用于灭火。
4.水源有生活用水、生产用水、消防用水可由城市给水管网、天然水源或消防水池供给。
5.洒水喷头种类：①按结构形式：闭式洒水喷头、开式洒水喷头②按热敏感元件分类：高温洒水喷头、普通洒水喷头。
③按安装方式和洒水形式分类：直立型洒水喷头、下垂型洒水喷头、普通型洒水喷头、边墙型洒水喷头、吊顶型洒水喷头④．特殊类型的洒水喷头：干式洒水喷头、自动启闭洒水喷头6.供水设施由消防主泵、消防备用泵、稳压泵组、气压罐、压力传感器、控制柜等组成1.消防水箱是初期火灾时用的设置临时高压消火栓给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。
消防水箱应储存10min的消防用水量，之所以这样规定是为了保证在火灾初期，消防管网中的水可以在第一时间内用于扑灭起火点火源。
消防水箱根据用途的不同分：消防水箱又分为循环消防水箱和非循环消防水箱两类。
消防给水系统简介
消防给水系统分为常高压消防给水系统、临时高压消防给水系统和低压消防给水系统三种形式。
1、常高压消防给水系统
常高压消防给水系统始终能满足水灭火系统所需要的工作压力和流量，火灾时无须开启消防水泵，该形式的系统可向任何水灭火系统供水。
2、临时高压消防给水系统
临时高压消防给水系统平时不能满足水灭火系统所需要的工作压力和流量，火灾发生时需要启动消防泵。
该系统也可向任何水灭火系统供水。
3、低压消防给水系统
低压消防给水系统能满足车载或手抬移动消防泵等取水所需要的工作压力和流量，管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接，从室外管网内吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网内加压供水。
建筑物室外宜采用低压消防给水系统, 当采用市政给水管网时，应采用双路消防供水,除建筑高度超。

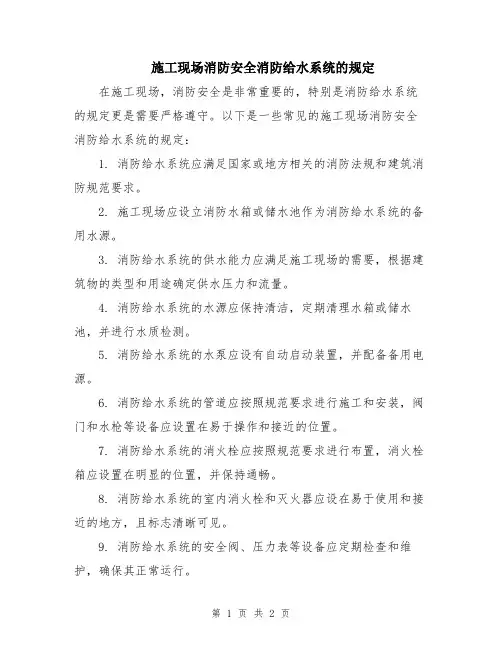

施工现场消防安全消防给水系统的规定在施工现场，消防安全是非常重要的，特别是消防给水系统的规定更是需要严格遵守。
以下是一些常见的施工现场消防安全消防给水系统的规定：
1. 消防给水系统应满足国家或地方相关的消防法规和建筑消防规范要求。
2. 施工现场应设立消防水箱或储水池作为消防给水系统的备用水源。
3. 消防给水系统的供水能力应满足施工现场的需要，根据建筑物的类型和用途确定供水压力和流量。
4. 消防给水系统的水源应保持清洁，定期清理水箱或储水池，并进行水质检测。
5. 消防给水系统的水泵应设有自动启动装置，并配备备用电源。
6. 消防给水系统的管道应按照规范要求进行施工和安装，阀门和水枪等设备应设置在易于操作和接近的位置。
7. 消防给水系统的消火栓应按照规范要求进行布置，消火栓箱应设置在明显的位置，并保持通畅。
8. 消防给水系统的室内消火栓和灭火器应设在易于使用和接近的地方，且标志清晰可见。
9. 消防给水系统的安全阀、压力表等设备应定期检查和维护，确保其正常运行。
10. 消防给水系统的设备和管道应定期进行漏水检查和水流试验，确保其可靠性。
总之，在施工现场，消防给水系统的规定应严格遵守，保障施工现场的消防安全。
同时，消防设备和设施的使用和维护也非常关键，定期检查和维护消防给水系统，确保其正常工作，以提高施工现场的安全性。
施工现场消防安全消防给水系统的规定1临时消防给水系统的水源可采用市政给水管网或天然水源，采用天然水源时，应有可靠措施确保冰冻季节、枯水期最低水位时顺利取水。
2市政给水管网或天然水源不能稳定、可靠地向现场临时消防给水管网给水，应设置临时消防水池，消防水池宜设在便于消防车接近的部位，其有效容积不应小于18m3。
3施工现场临时消防给水系统可与现场生产、生活给水系统合并设置，其消防用水量应按不小于10L/s计算，且应设置将现场生产、生活用水转为消防用水的应急阀门。
生产、生活用水转为消防用水的应急阀门不应超过____个，阀门应设置在易于操作的场所，并应有明显标志。
4施工现场临时室外消防给水系统应符合下列要求：1)给水管网应布置成环状，当临时室外消防用水量不大于15L/s 时，可布置成枝状；2)临时室外消防给水主干管的直径不应小于DN100；3)给水管网末端压力不应小于0.2MPa；4)室外消火栓沿现场主要临时道路、拟建工程、主要临建设施布置，距离道路边线不应大于2m，距拟建工程红线或临时建筑外边线不应小于5.0m；5)消火栓的间距不应大于120m。
5施工现场全部处于市政消火栓的150m保护范围内，可不设临时室外消防给水系统。
6在建工程临时室内消防给水系统一般由消防水源、消防水泵、消防竖管、阀门、软管等组成。
建筑高度超过100m的在建工程，应增设楼层高位水箱及水泵。
7消防水泵应根据消防用水量、扬程等因素选用离心泵或深井泵，每组水泵按照一用一备两台水泵进行配置；8消防竖管的设置应符合下列规定：1)各层建筑面积均大于5000㎡时，应设置不少于两条消防竖管；2)消防竖管的管径应根据消防用水量、竖管给水压力或流速进行计算确定，消防竖管的给水压力不应小于0.2MPa，流量不应小于10L/s；3)严寒地区可采用干式消防竖管，竖管应在首层靠出口部位设置便于消防车供水的快速接口和止回阀，竖管最高处应设置自动排气阀。
____楼层高位水箱的有效容积不应少于6m3,上下两个高位水箱的高差不应超过100m。
消防给水与消火栓系统技术要求《消防设施通用规范》一、消防给水系统应满足水消防系统在设计持续供水时间内所需水量、流量和水压的要求。
二、低压消防给水系统的系统工作压力应大于或等于0.60MPa。
高压和临时高压消防给水系统的系统工作压力应符合下列规定：1.对于采用高位消防水池、水塔供水的高压消防给水系统，应为高位消防水池、水塔的最大静压；2.对于采用市政给水管网直接供水的高压消防给水系统，应根据市政给水管网的工作压力确定；3.对于采用高位消防水箱稳压的临时高压消防给水系统，应为消防水泵零流量时的压力与消防水泵吸水口的最大静压之和；4.对于采用稳压泵稳压的临时高压消防给水系统，应为消防水泵零流量时的水压与消防水泵吸水口的最大静压之和、稳压泵在维持消防给水系统压力时的压力两者的较大值。
三、设置市政消火栓的市政给水管网，平时运行工作压力应大于或等于0.14MPa，应保证市政消火栓用于消防救援时的出水流量大于或等于15L/s，供水压力（从地面算起）大于或等于0.10MPa。
四、室外消火栓系统应符合下列规定：1.室外消火栓的设置间距、室外消火栓与建（构）筑物外墙、外边缘和道路路沿的距离，应满足消防车在消防救援时安全、方便取水和供水的要求；2.当室外消火栓系统的室外消防给水引入管设置倒流防止器时，应在该倒流防止器前增设1个室外消火栓；3.室外消火栓的流量应满足相应建（构）筑物在火灾延续时间内灭火、控火、冷却和防火分隔的要求；4.当室外消火栓直接用于灭火且室外消防给水设计流量大于30L/s时，应采用高压或临时高压消防给水系统。
五、室内消火栓系统应符合下列规定：1.室内消火栓的流量和压力应满足相应建（构）筑物在火灾延续时间内灭火、控火的要求；2.环状消防给水管道应至少有2条进水管与室外供水管网连接，当其中一条进水管关闭时，其余进水管应仍能保证全部室内消防用水量；3.在设置室内消火栓的场所内，包括设备层在内的各层均应设置消火栓；4.室内消火栓的设置应方便使用和维护。
消防给水施工方案消防给水系统是建筑物中最重要的消防设施之一，它直接关系到人员的生命安全和财产损失。
因此，在建筑设计过程中，消防给水系统的规划和施工方案十分重要。
本文将详细介绍消防给水施工方案的相关内容。
一、消防给水系统的布置方案1.确定供水主干管线的布设路线和供水出口位置。
主干管线应沿着建筑物主要走廊或走道布设，以方便快速接近各个楼层和区域。
供水出口应设置在易于接近且容易识别的位置，可采用明显的标识标志。
2.设计水泵房的位置和功能布置。
水泵房应位于易于接近的地下室或首层。
房间内应设置足够的空间容纳水泵及其控制系统，并采用隔音隔热措施，以减少噪音和热量对室内环境的影响。
3.室内的消防给水设备应根据建筑布局和用途需求进行合理布置。
例如，楼梯间和走廊两侧应设置消火栓，消防水带和灭火器应位于易于接近和操作的位置。
4.水源设备应与给水管道相互连接。
主要水泵房应与城市水源或建筑物自备水源相连，以确保消防给水系统的供水可靠性。
二、消防给水系统的管道材料选择1.消防给水系统的管道应采用具有耐高温、耐腐蚀和耐压能力的材料。
常见的管道材料包括钢管、铜管、不锈钢管等。
在选择管道材料时，需考虑到管道的使用寿命、安全性和经济性等因素。
2.消防给水系统的管道应严格按照相关国家标准进行选择和安装，以确保其质量和可靠性。
管道安装时应保证管道的牢固连接，使用专用的连接件和密封胶等材料。
三、消防给水系统的水泵选型和安装1.根据建筑物的用途、规模和消防给水系统的需求进行水泵选型。
水泵的功率和流量应满足系统的需求，同时还要考虑到水源的供水能力和水压要求等因素。
2.水泵安装时应保证水泵的垂直放置和固定，采用专用的支架和吸振器等措施，以减少水泵振动和噪音的传递。
四、消防给水系统的防护设施1.消防给水设备和阀门等应设置在易于操作和检修的位置，并配备说明标志和标识牌。
2.消防给水系统的阀门和设备应设置防护措施，例如防尘罩和防冻保温措施等，以保证其正常运转和延长使用寿命。
消防给水及消火栓系统一、消防给水系统（二）设施消防给水设施包括消防水源（消防水池）、消防水泵、消防供水通道、增（稳）压设备（消防气压罐）、消防水泵接合器和消防水箱等。
1.消防水泵（2）选择和应用单台消防水泵的最小额定流量不应小于10L/s，最大额定流量不宜大于320L/s。
①消防水泵的性能应满足消防给水系统所需流量和压力的要求；②消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求；③当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵；④流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140％，且宜大于设计工作压力的120％；⑤当出流量为设计流量的150％时，其出口压力不应低于设计工作压力的65％；⑥消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台；（3）串联和并联消防泵的串联（流量不变、增加扬程）消防泵的并联（扬程不变、增加流量）（4）柴油机消防水泵的规定①柴油机消防水泵应采用压缩式点火型柴油机；②柴油机的额定功率应校核海拔高度和环境温度对柴油机功率的影响；③柴油机消防水泵应具备连续工作的性能，试验运行时间不应小于24h；④柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求；⑤柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5L/kw配置，柴油机消防水泵油箱内储存的燃料不应小于50％的储量。
（5）轴流深井泵宜安装于水井、消防水池和其他消防水源上①轴流深井泵安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150％设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.20m，且海拔高度每增加300m，深井泵的最低淹没深度应至少增加0.30m；②轴流深井泵安装在消防水池等消防水源上时，第一个水泵叶轮底部应低于消防水池的最低有效水位线。
③当消防水池最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时，可采用轴流深井泵，并应采用湿式深坑的安装方式安装于消防水池等消防水源上（6）消防水泵吸水①消防水泵应采取自灌式吸水；②消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；③当吸水口处无吸水井时，吸水口处应设置旋流防止器。
消防给水规范第一章消防给水系统设计规范一、采纳术语和名词1、高压给水系统：不设置消防水泵而能满足建筑物灭火流量和压力的系统。
2、临时高压给水系统：平常管网充满水，利用水箱或稳压泵、稳压罐坚持一定压力，火灾时启动消防主泵，以满足所需水流量和水压力的系统。
3、低压给水系统：满足消防车取水需的流量和压力的给水系统。
4、消防水池：设置于消防给水系统或建筑物的低处，通过消防泵输送任一点所需要的流量和压力，储备一次灭火所需的用水量。
5、高位消防水池：设置于消防给水系统或建筑物的最高处，水池最低点压力能满足最不利点处消防设施的设计压力要求，能储备一次灭火所需的用水量。
6、高位消防水箱：设置于消防给水系统或建筑物的最高处，水箱最低点压力能满足最不利点处消防设施的设计压力要求〔压力满足不了要求，那么设置稳压泵稳压罐〕，能储备扑灭初期火灾所需的用水量。
7、消防水源能提供消防给水系统设计用水量的市政给水管网、消防水池、高位消防水池和天然水源等。
8、干式消火栓系统：准工作状态时不冲水，使用时冲水9、湿式消火栓系统：消火栓给水系统在任何时候都充满水。
10、自动消火栓给水系统：打开栓口和接上水龙带而不需要其他任何动作就能使用的消火栓系统。
11、手动干式消火栓系统：消火栓系统管道准工作状态时不冲水，使用时通过消防车系统供水。
12、静水压力：消防给水系统管道内的一点在水静止不流淌时的压力。
13、动水压力：消防给水系统管道内的一点在水流量流量达到设计要求的压力。
14、搅动压力：水泵零流量时压力。
15、单水源消防给水系统：水池16、双水箱消防给水系统：两个独立的单水源组成。
17、等效双水源给水系统：水池+水箱。
18、独立消防给水系统：仅给一种消防灭火系统供水的消防给水系统。
19、联合消防给水：给两种以上消防灭火系统供水的消防给水系统。
20、区域给水系统：给同一区域内2冻以上建筑物供水的消火栓系统。
二、消防系统供水方式1、单水源供水市政单水源从高位水池引两条管一消防水池〔市政单水源给水系统〕和一组消防水泵2、两个单水源供水市政单水源一坐消防水池〔市政单水源给水系统〕和一组消防水泵 + 另一坐消防水池〔市政单水源给水系统〕和另一组消防水泵；从市政双水源和等效双水源干管引一管给一台消防泵 + 一坐消防水池引另一条管给另一台消防水泵；3、等效双水源供水一坐消防水池〔市政双水源和等效双水源〕和一组消防水泵 + 高位水箱；两坐各储备50%用水量的高位消防水池各引两条管；两坐各储备50%用水量的消防水池分别和两台消防泵相连接；三消防水箱间〔一〕、高位消防水箱1、有效容积：一类公共建筑不小于18立方；多层、二类公共建筑和一类居住建筑不小于12立方；大于7层的多层居住建筑、二类居住建筑不小于6立方；2、设置高度不超过100的建筑，水箱底距离最不利点消火栓压力不低于0.07Mpa超过100的建筑，水箱底距离最不利点消火栓压力不低于0.15Mpa不能满足压力要求时应设增压措施水箱间防火要求耐火2小时隔断和1.5小时的楼板与其他部位隔开，并应设甲级防火门。
