数字广播发射机电源原理及维护

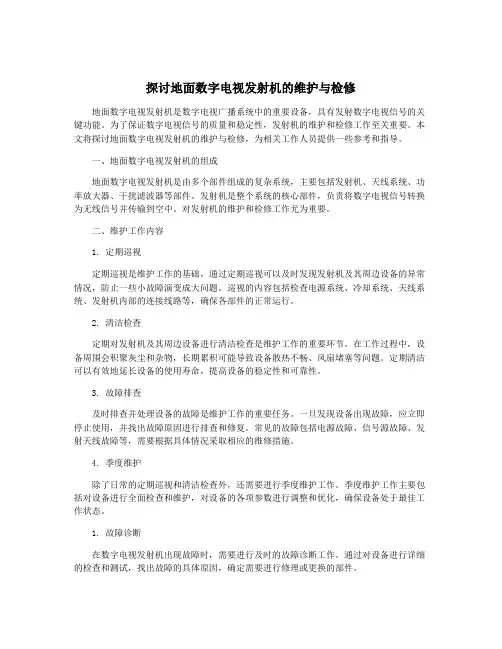

探讨地面数字电视发射机的维护与检修地面数字电视发射机是数字电视广播系统中的重要设备，具有发射数字电视信号的关键功能。

为了保证数字电视信号的质量和稳定性，发射机的维护和检修工作至关重要。

本文将探讨地面数字电视发射机的维护与检修，为相关工作人员提供一些参考和指导。

一、地面数字电视发射机的组成地面数字电视发射机是由多个部件组成的复杂系统，主要包括发射机、天线系统、功率放大器、干扰滤波器等部件。

发射机是整个系统的核心部件，负责将数字电视信号转换为无线信号并传输到空中。

对发射机的维护和检修工作尤为重要。

二、维护工作内容1. 定期巡视定期巡视是维护工作的基础，通过定期巡视可以及时发现发射机及其周边设备的异常情况，防止一些小故障演变成大问题。

巡视的内容包括检查电源系统、冷却系统、天线系统、发射机内部的连接线路等，确保各部件的正常运行。

2. 清洁检查定期对发射机及其周边设备进行清洁检查是维护工作的重要环节。

在工作过程中，设备周围会积聚灰尘和杂物，长期累积可能导致设备散热不畅、风扇堵塞等问题。

定期清洁可以有效地延长设备的使用寿命，提高设备的稳定性和可靠性。

3. 故障排查及时排查并处理设备的故障是维护工作的重要任务。

一旦发现设备出现故障，应立即停止使用，并找出故障原因进行排查和修复。

常见的故障包括电源故障、信号源故障、发射天线故障等，需要根据具体情况采取相应的维修措施。

4. 季度维护除了日常的定期巡视和清洁检查外，还需要进行季度维护工作。

季度维护工作主要包括对设备进行全面检查和维护，对设备的各项参数进行调整和优化，确保设备处于最佳工作状态。

1. 故障诊断在数字电视发射机出现故障时，需要进行及时的故障诊断工作。

通过对设备进行详细的检查和测试，找出故障的具体原因，确定需要进行修理或更换的部件。

2. 设备维修根据故障诊断结果，对出现故障的部件进行维修或更换。

维修工作需要有经验丰富的技术人员进行操作，确保维修工作的质量和效果。

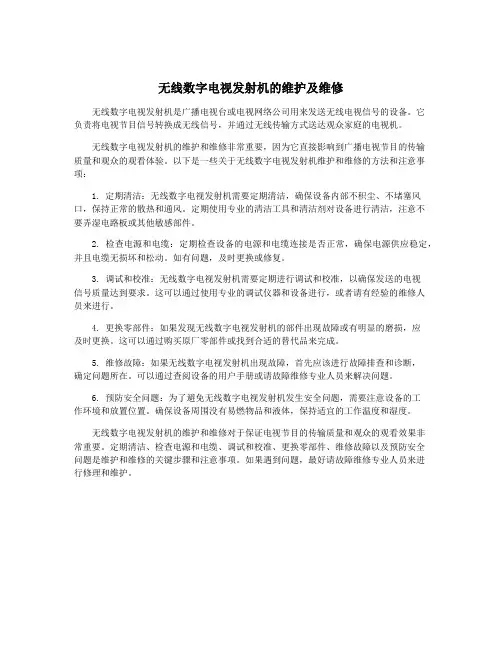

无线数字电视发射机的维护及维修无线数字电视发射机是数字电视广播系统中的核心设备，它负责将数字电视信号转换成无线信号并进行发射。

在数字电视的普及和发展过程中，无线数字电视发射机的维护和维修显得尤为重要。

只有通过及时有效的维护和维修工作，才能保证数字电视信号的稳定传输和节目的正常播出。

下面我们就来详细介绍一下无线数字电视发射机的维护及维修相关知识。

一、无线数字电视发射机的基本结构无线数字电视发射机主要由以下几个部分构成：发射端处理单元、功率放大器、射频输出滤波器、调制器和散发系统。

发射端处理单元负责将数字电视信号进行编码、调制和压缩；功率放大器是将调制后的信号进行放大；射频输出滤波器用于滤除杂散信号和谐波；调制器用于将数字信号调制成模拟信号；散发系统用于将信号通过天线进行发射。

1. 系统巡检定期对无线数字电视发射机进行系统巡检，包括对发射端处理单元、功率放大器、射频输出滤波器等设备进行检查，以确保各部件工作正常、无损坏或故障。

2. 温度监测无线数字电视发射机在长时间工作后会产生一定的热量，因此需要对其进行温度监测。

在温度过高时需要及时降温，以保证设备的正常运行和延长设备的使用寿命。

3. 电源监测定期对无线数字电视发射机的电源进行监测，以确保电源的稳定供电。

同时还要注意检查电源线路是否出现老化或者接触不良的情况，确保设备能够正常供电。

4. 散热系统清洁无线数字电视发射机的散热系统也需要定期清洁，以保证散热效果。

尤其是在密封较好的设备内部，更容易积聚灰尘和杂物，需要及时清理。

5. 系统校准无线数字电视发射机在长期使用后，可能出现系统误差，因此需要对其进行定期校准，以确保其输出信号的准确性和稳定性。

一旦发现无线数字电视发射机出现故障，首先需要进行系统故障诊断，找出故障原因。

2. 维修设备更换根据故障原因，对相应的设备进行更换或修理。

如果发现功率放大器出现故障，需要及时更换新的功率放大器。

3. 软硬件升级在维修过程中，有时也需要对无线数字电视发射机的软硬件进行升级，以修复现有的Bug或提升设备性能。

浅析DAM中波发射机电源系统原理与维护摘要：本文以确保10K WDAM中波发射机电源系统安全、可靠和稳定运行为主要目的，介绍了DAM中波发射机的电源系统特点、组成、工作原理、常见故障及日常运维难点.关键词：DAM中波发射机电源系统原理维护0 DAM发射机的特点全固态中波广播发射机具有技术先进、体积小、重量轻、指标好、耗电小、寿命长、可靠性高、可调元件小、模块化集成电路及组件，标准化、系列化设计，使用维护方便等优点。

我台使用的数字化调幅10KWDAM中波发射机具有“三高”，即高效率、高质量、高稳定；“三化”，数字化、固态化、自动化的特点。

1 DAM发射机电源的要求对DAM发射机直流电源的要求，一是纹波要小，发射机所需的各类直流电源，如果含有纹波电压，就可能被放大信号进行寄生调制，并以杂波形式出现在接收机中。

为此，对发射机各个直流电源的纹波电压（电流）要尽量限制。

二是电源的输出电压稳定性要好，电压调整率要低，用做发射机电源的各整流器，要求其输出内阻一定要小。

否则其后果可因产生寄生调制而造成非线性失真，或在调制状态下会引起载波跌落。

三是变压器效率要高。

整流器的一个重要部件是电源变压器。

对于广播发射机的电源变压器，为尽量降低大电流工作时的功率损耗，希望电源变压器的效率越高越好。

2 DAM发射机电源系统的组成DAM中波发射机的电源系统为整机提供一系列非稳压的直流电源，具有分步骤上高压，保护电路完善、电源纹波系数小、工作稳定和滤波电路简单等特点。

整个电源系统集成在一个专用电源箱内，由三相电源变压器输入电路，高压电源整流电路和滤波器，低压电源整流电路和滤波器，高压整流的联锁保护电路等组成，其基本功能是变交流电能为直流电能。

来自两个变压器T1和T2：T1提供功放电源电压，主要用于射频放大及功率合成；T2提供低压电源，主要用于其它功能模块的正常使用。

3 DAM发射机电源系统工作原理3.1分步上高压电路DAM发射机有着较强的安全措施，在高压开启方面实行分步上高压，在合低压开关（S11）后，T2变压器获取到220VAC相电压，在次级产生相应的低压电压供给各个功能电路板。

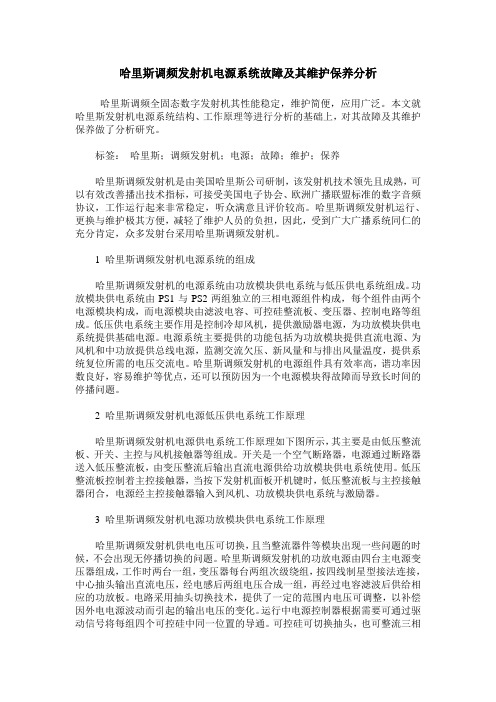

哈里斯调频发射机电源系统故障及其维护保养分析哈里斯调频全固态数字发射机其性能稳定，维护简便，应用广泛。

本文就哈里斯发射机电源系统结构、工作原理等进行分析的基础上，对其故障及其维护保养做了分析研究。

标签：哈里斯；调频发射机；电源；故障；维护；保养哈里斯调频发射机是由美国哈里斯公司研制，该发射机技术领先且成熟，可以有效改善播出技术指标，可接受美国电子协会、欧洲广播联盟标准的数字音频协议，工作运行起来非常稳定，听众满意且评价较高。

哈里斯调频发射机运行、更换与维护极其方便，减轻了维护人员的负担，因此，受到广大广播系统同仁的充分肯定，众多发射台采用哈里斯调频发射机。

1 哈里斯调频发射机电源系统的组成哈里斯调频发射机的电源系统由功放模块供电系统与低压供电系统组成。

功放模块供电系统由PS1与PS2两组独立的三相电源组件构成，每个组件由两个电源模块构成，而电源模块由滤波电容、可控硅整流板、变压器、控制电路等组成。

低压供电系统主要作用是控制冷却风机，提供激励器电源，为功放模块供电系统提供基础电源。

电源系统主要提供的功能包括为功放模块提供直流电源、为风机和中功放提供总线电源，监测交流欠压、新风量和与排出风量温度，提供系统复位所需的电压交流电。

哈里斯调频发射机的电源组件具有效率高，谐功率因数良好，容易维护等优点，还可以预防因为一个电源模块得故障而导致长时间的停播问题。

2 哈里斯调频发射机电源低压供电系统工作原理哈里斯调频发射机电源供电系统工作原理如下图所示，其主要是由低压整流板、开关、主控与风机接触器等组成。

开关是一个空气断路器，电源通过断路器送入低压整流板，由变压整流后输出直流电源供给功放模块供电系统使用。

低压整流板控制着主控接触器，当按下发射机面板开机键时，低压整流板与主控接触器闭合，电源经主控接触器输入到风机、功放模块供电系统与激励器。

3 哈里斯调频发射机电源功放模块供电系统工作原理哈里斯调频发射机供电电压可切换，且当整流器件等模块出现一些问题的时候，不会出现无停播切换的问题。

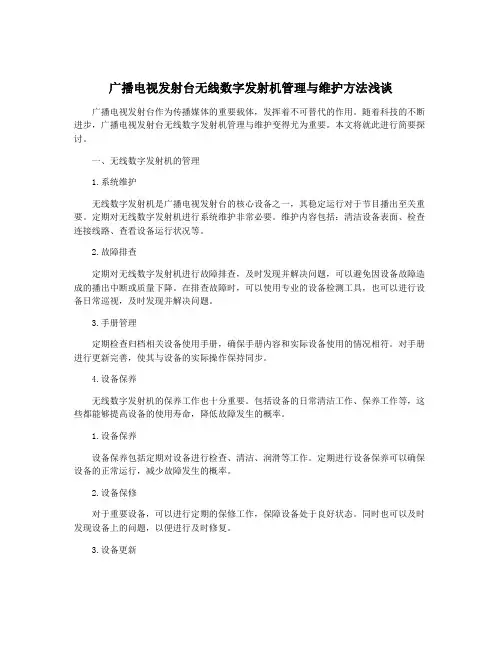

广播电视发射台无线数字发射机管理与维护方法浅谈广播电视发射台作为传播媒体的重要载体，发挥着不可替代的作用。

随着科技的不断进步，广播电视发射台无线数字发射机管理与维护变得尤为重要。

本文将就此进行简要探讨。

一、无线数字发射机的管理1.系统维护无线数字发射机是广播电视发射台的核心设备之一，其稳定运行对于节目播出至关重要。

定期对无线数字发射机进行系统维护非常必要。

维护内容包括：清洁设备表面、检查连接线路、查看设备运行状况等。

2.故障排查定期对无线数字发射机进行故障排查，及时发现并解决问题，可以避免因设备故障造成的播出中断或质量下降。

在排查故障时，可以使用专业的设备检测工具，也可以进行设备日常巡视，及时发现并解决问题。

3.手册管理定期检查归档相关设备使用手册，确保手册内容和实际设备使用的情况相符。

对手册进行更新完善，使其与设备的实际操作保持同步。

4.设备保养无线数字发射机的保养工作也十分重要。

包括设备的日常清洁工作、保养工作等，这些都能够提高设备的使用寿命，降低故障发生的概率。

1.设备保养设备保养包括定期对设备进行检查、清洁、润滑等工作。

定期进行设备保养可以确保设备的正常运行，减少故障发生的概率。

2.设备保修对于重要设备，可以进行定期的保修工作，保障设备处于良好状态。

同时也可以及时发现设备上的问题，以便进行及时修复。

3.设备更新随着技术的不断发展，设备也需要不断更新。

为了跟上科技的步伐，可以定期更新设备，使设备的性能得到提升，同时也可以避免因设备老化导致的故障。

4.安全管理设备的安全管理非常重要，包括设备的防火、防雷、防盗等安全措施。

定期检查设备的安全措施，确保设备的安全运行。

5.数据备份对于无线数字发射机的数据进行定期备份，可以减少数据丢失的风险。

备份也能够确保设备的数据完整性，保障设备的正常运行。

无线数字发射机的管理与维护工作对于广播电视发射台的正常运行非常重要。

通过实施科学的管理与维护措施，可以有效地延长设备的使用寿命，提高设备的性能，保障广播电视节目的正常播出。

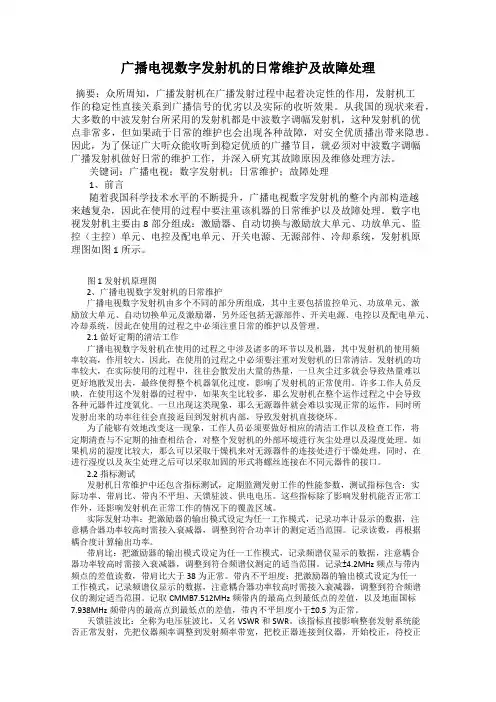

广播电视数字发射机的日常维护及故障处理摘要：众所周知，广播发射机在广播发射过程中起着决定性的作用，发射机工作的稳定性直接关系到广播信号的优劣以及实际的收听效果。

从我国的现状来看，大多数的中波发射台所采用的发射机都是中波数字调幅发射机，这种发射机的优点非常多，但如果疏于日常的维护也会出现各种故障，对安全优质播出带来隐患。

因此，为了保证广大听众能收听到稳定优质的广播节目，就必须对中波数字调幅广播发射机做好日常的维护工作，并深入研究其故障原因及维修处理方法。

关键词：广播电视；数字发射机；日常维护；故障处理1、前言随着我国科学技术水平的不断提升，广播电视数字发射机的整个内部构造越来越复杂，因此在使用的过程中要注重该机器的日常维护以及故障处理。

数字电视发射机主要由8部分组成：激励器、自动切换与激励放大单元、功放单元、监控（主控）单元、电控及配电单元、开关电源、无源部件、冷却系统，发射机原理图如图1所示。

图1发射机原理图2、广播电视数字发射机的日常维护广播电视数字发射机由多个不同的部分所组成，其中主要包括监控单元、功放单元、激励放大单元、自动切换单元及激励器，另外还包括无源部件、开关电源、电控以及配电单元、冷却系统，因此在使用的过程之中必须注重日常的维护以及管理。

2.1做好定期的清洁工作广播电视数字发射机在使用的过程之中涉及诸多的环节以及机器，其中发射机的使用频率较高，作用较大。

因此，在使用的过程之中必须要注重对发射机的日常清洁。

发射机的功率较大，在实际使用的过程中，往往会散发出大量的热量，一旦灰尘过多就会导致热量难以更好地散发出去，最终使得整个机器氧化过度，影响了发射机的正常使用。

许多工作人员反映，在使用这个发射器的过程中，如果灰尘比较多，那么发射机在整个运作过程之中会导致各种元器件过度氧化。

一旦出现这类现象，那么无源器件就会难以实现正常的运作，同时所发射出来的功率往往会直接返回到发射机内部，导致发射机直接烧坏。

数字调制中波发射机主电源故障维修详解DX系列发射机的主电源部分具有较为完善的保护电路，目的是确保发射机的安全运行，保护重要器件不被损坏。

主电源部分的保护电路有缺相故障保护；过压故障保护和功放过流故障保护。

一、缺相故障1.故障关联分析主电源故障检测电路的作用是在三相高压源不平衡时禁止发射机工作，以避免高压变压器的过热。

高压变压器的不平衡会造成绕组过热，缩短变压器的寿命，还可能造成其它问题。

发射机中，主整流器采用十二相整流，即主整变压器的次级有两个三相绕组，一个绕组采用三角形接法，一个绕组采用星形接法，两组三相桥式整流电路相叠加。

对负载而言，两组的整流臂是相串联的。

由于两绕组的接法不同，这样，三角形绕组的线电压与星形绕组的相电压同相，而比星形绕组的线电压滞后30度的相位角。

这样，两组整流器合并整流输出的直流电压的纹波频率为电源频率的12倍，即600Hz。

该保护电路的输入取样于保险板A24上的+115VDC电源的纹波信号。

由于+115VDC整流器的绕组为星形接法，其纹波频率为300Hz，在某一相不平衡时，纹波信号中将出现100Hz频率成分，当完全缺相时，其输出的直流电压的纹波信号将完全是100Hz的纹波信号而设计的。

2.电源故障的常见原因及维修（1）交流三相输入的线电压不平衡测量三相线电压，其差值在5%以内才可以避免高压变压器绕组过热。

若线电压不平衡，请与电力公司联系解决。

值得注意的是，线电压不平衡不仅导致变压器发热，情况严重还会使AM发射机的广播信号噪声增大。

（2）高压整流器开路（在进行此项操作前，请切断发射机电源，并对高压电容部分放电）若有一个或多个高压整流器开路，那么高压电源就会产生不平衡，造成电源故障。

用欧姆表测量高压电源整流器是否开路或者存在半击穿情况，如有应立即更换整流器。

（3）高压变压器故障若整流器正常，交流线电压也符合平衡要求，测可能是高压变压器某处绕组出了问题。

若有一组的温度比别的高，则表明变压器处于不平衡状态。

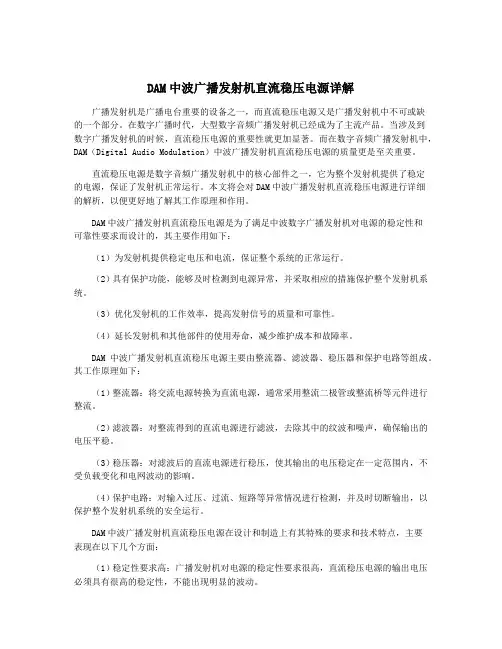

DAM中波广播发射机直流稳压电源详解广播发射机是广播电台重要的设备之一，而直流稳压电源又是广播发射机中不可或缺的一个部分。

在数字广播时代，大型数字音频广播发射机已经成为了主流产品。

当涉及到数字广播发射机的时候，直流稳压电源的重要性就更加显著。

而在数字音频广播发射机中，DAM（Digital Audio Modulation）中波广播发射机直流稳压电源的质量更是至关重要。

直流稳压电源是数字音频广播发射机中的核心部件之一，它为整个发射机提供了稳定的电源，保证了发射机正常运行。

本文将会对DAM中波广播发射机直流稳压电源进行详细的解析，以便更好地了解其工作原理和作用。

DAM中波广播发射机直流稳压电源是为了满足中波数字广播发射机对电源的稳定性和可靠性要求而设计的，其主要作用如下：（1）为发射机提供稳定电压和电流，保证整个系统的正常运行。

（2）具有保护功能，能够及时检测到电源异常，并采取相应的措施保护整个发射机系统。

（3）优化发射机的工作效率，提高发射信号的质量和可靠性。

（4）延长发射机和其他部件的使用寿命，减少维护成本和故障率。

DAM中波广播发射机直流稳压电源主要由整流器、滤波器、稳压器和保护电路等组成。

其工作原理如下：（1）整流器：将交流电源转换为直流电源，通常采用整流二极管或整流桥等元件进行整流。

（2）滤波器：对整流得到的直流电源进行滤波，去除其中的纹波和噪声，确保输出的电压平稳。

（3）稳压器：对滤波后的直流电源进行稳压，使其输出的电压稳定在一定范围内，不受负载变化和电网波动的影响。

（4）保护电路：对输入过压、过流、短路等异常情况进行检测，并及时切断输出，以保护整个发射机系统的安全运行。

DAM中波广播发射机直流稳压电源在设计和制造上有其特殊的要求和技术特点，主要表现在以下几个方面：（1）稳定性要求高：广播发射机对电源的稳定性要求很高，直流稳压电源的输出电压必须具有很高的稳定性，不能出现明显的波动。

（2）负载适应性好：发射机的负载会随着工作状态的改变而发生变化，直流稳压电源需要能够适应不同的负载情况，输出电压稳定。

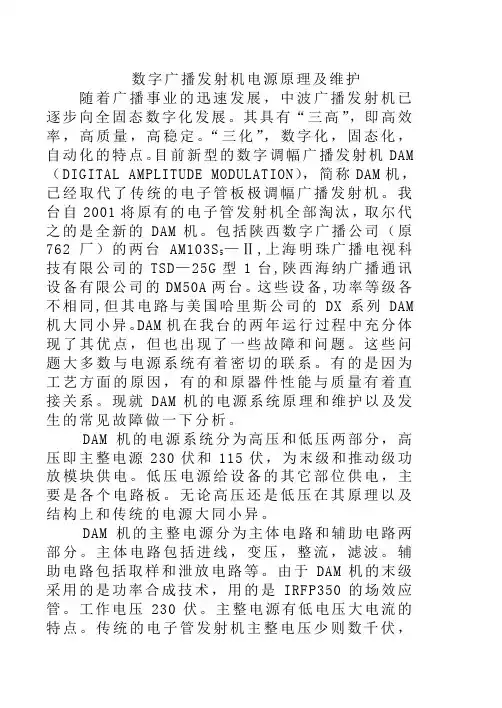

数字广播发射机电源原理及维护随着广播事业的迅速发展，中波广播发射机已逐步向全固态数字化发展。

其具有“三高”，即高效率，高质量，高稳定。

“三化”，数字化，固态化，自动化的特点。

目前新型的数字调幅广播发射机DAM （DIGITAL AMPLITUDE MODULATION），简称DAM机，已经取代了传统的电子管板极调幅广播发射机。

我台自2001将原有的电子管发射机全部淘汰，取尔代之的是全新的DAM机。

包括陕西数字广播公司（原762厂）的两台AM103S5—Ⅱ,上海明珠广播电视科技有限公司的TSD—25G型1台,陕西海纳广播通讯设备有限公司的DM50A两台。

这些设备,功率等级各不相同,但其电路与美国哈里斯公司的DX系列DAM 机大同小异。

DAM机在我台的两年运行过程中充分体现了其优点，但也出现了一些故障和问题。

这些问题大多数与电源系统有着密切的联系。

有的是因为工艺方面的原因，有的和原器件性能与质量有着直接关系。

现就DAM机的电源系统原理和维护以及发生的常见故障做一下分析。

DAM机的电源系统分为高压和低压两部分，高压即主整电源230伏和115伏，为末级和推动级功放模块供电。

低压电源给设备的其它部位供电，主要是各个电路板。

无论高压还是低压在其原理以及结构上和传统的电源大同小异。

DAM机的主整电源分为主体电路和辅助电路两部分。

主体电路包括进线，变压，整流，滤波。

辅助电路包括取样和泄放电路等。

由于DAM机的末级采用的是功率合成技术，用的是IRFP350的场效应管。

工作电压230伏。

主整电源有低电压大电流的特点。

传统的电子管发射机主整电压少则数千伏，高则上万伏。

从这一方面来讲，DAM机大大降低了对耐压的要求。

减少了因绝缘问题而造成的故障率。

而DAM机主整电源根据功率等级的不同，电流少则几十安，高则数百安培。

所以对工艺方面有着特殊的要求。

DAM机进线采用三相四线制380伏。

十二相整流，由两个交流接触器K1和K2控制。

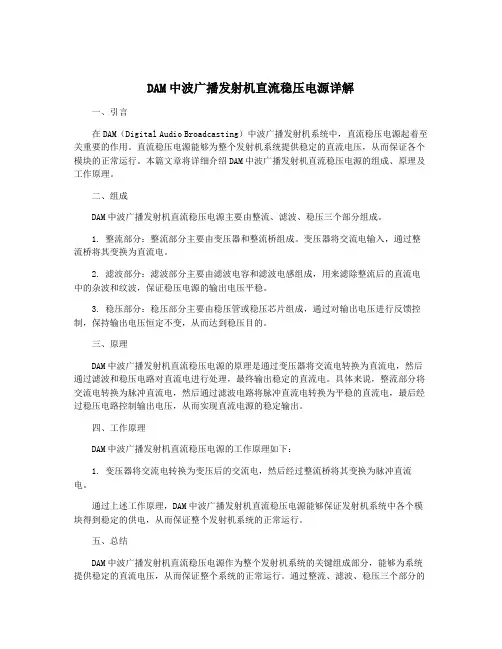

DAM中波广播发射机直流稳压电源详解一、引言在DAM（Digital Audio Broadcasting）中波广播发射机系统中，直流稳压电源起着至关重要的作用。

直流稳压电源能够为整个发射机系统提供稳定的直流电压，从而保证各个模块的正常运行。

本篇文章将详细介绍DAM中波广播发射机直流稳压电源的组成、原理及工作原理。

二、组成DAM中波广播发射机直流稳压电源主要由整流、滤波、稳压三个部分组成。

1. 整流部分：整流部分主要由变压器和整流桥组成。

变压器将交流电输入，通过整流桥将其变换为直流电。

2. 滤波部分：滤波部分主要由滤波电容和滤波电感组成，用来滤除整流后的直流电中的杂波和纹波，保证稳压电源的输出电压平稳。

3. 稳压部分：稳压部分主要由稳压管或稳压芯片组成，通过对输出电压进行反馈控制，保持输出电压恒定不变，从而达到稳压目的。

三、原理DAM中波广播发射机直流稳压电源的原理是通过变压器将交流电转换为直流电，然后通过滤波和稳压电路对直流电进行处理，最终输出稳定的直流电。

具体来说，整流部分将交流电转换为脉冲直流电，然后通过滤波电路将脉冲直流电转换为平稳的直流电，最后经过稳压电路控制输出电压，从而实现直流电源的稳定输出。

四、工作原理DAM中波广播发射机直流稳压电源的工作原理如下：1. 变压器将交流电转换为变压后的交流电，然后经过整流桥将其变换为脉冲直流电。

通过上述工作原理，DAM中波广播发射机直流稳压电源能够保证发射机系统中各个模块得到稳定的供电，从而保证整个发射机系统的正常运行。

五、总结DAM中波广播发射机直流稳压电源作为整个发射机系统的关键组成部分，能够为系统提供稳定的直流电压，从而保证整个系统的正常运行。

通过整流、滤波、稳压三个部分的组成，能够将交流电转换为直流电，并保证其稳定输出。

在实际应用中，需要根据发射机的功率和输出电压等要求选择合适的直流稳压电源，以确保系统的正常运行。

希望通过本文的介绍能够让读者对DAM中波广播发射机直流稳压电源有一个更深入的了解，为实际应用提供参考。
