下载文档原格式

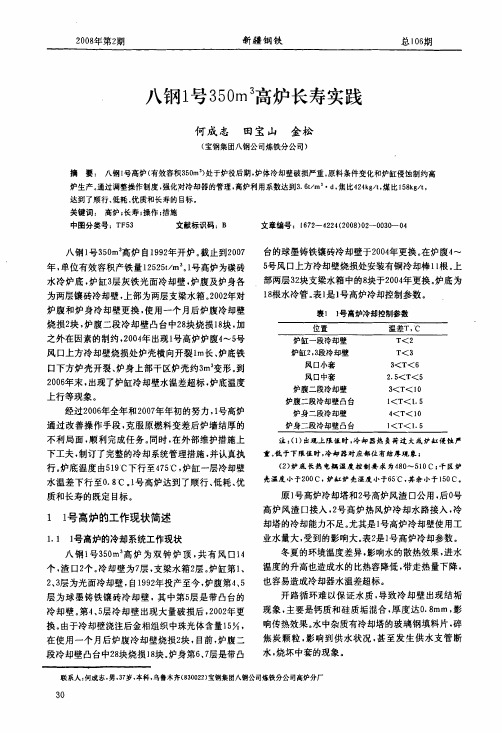

2008年第2期新疆钢铁总106期八钢1号350m3高炉长寿实践何成志田宝山金松(宝钢集团八钢公司炼铁分公司)摘要：八钢l号高炉(有效容积350m3)处于炉役后期，炉体冷却壁破损严重。
原料条件变化和炉缸侵蚀制约高炉生产。
通过调整操作制度，强化对冷却器的管理，高炉利用系数达到3．6t／m”d，焦比d24kg／t，煤比158kg／t，达到了顺行、低耗、优质和长寿的目标。
关键词：高炉；长寿；操作；措施中图分类号：T F53文献标识码：B文章编号：1672--4224(2008)02--0030--04八钢1号350m3高炉自1992年开炉。
截止到2007年，单位有效容积产铁量12525t／m3。
1号高炉为碳砖水冷炉底，炉缸3层灰铁光面冷却壁，炉腹及炉身各为两层镶砖冷却壁，上部为两层支梁水箱。
2002年对炉腹和炉身冷却壁更换。
使用一个月后炉腹冷却壁烧损2块，炉腹二段冷却壁凸台中28块烧损18块，加之外在因素的制约，2004年出现1号高炉炉腹4～5号风口上方冷却壁烧损处炉壳横向开裂l m长、炉底铁口下方炉壳开裂、炉身上部干区炉壳约3m3变形。
到2006年末，出现了炉缸冷却壁水温差超标，炉底温度上行等现象。
经过2006年全年和2007年年初的努力，1号高炉通过改善操作手段，克服原燃料变差后炉墙结厚的不利局面，顺利完成任务。
同时。
在外部维护措施上下工夫，制订了完整的冷却系统管理措施。
并认真执行。
炉底温度由519‘C下行至475i C，炉缸一层冷却壁水温差下行至0．8C。
1号高炉达到了顺行、低耗、优质和长寿的既定目标。
11号高炉的工作现状简述1．1l号高炉的冷却系统工作现状八钢t号350m3高炉为双钟炉顶，共有风口14个，渣口2个。
冷却壁为7层，支梁水箱2层。
炉缸第1、2、3层为光面冷却壁，自1992年投产至今，炉腹第4、5层为球墨铸铁镶砖冷却壁，其中第5层是带凸台的冷却壁。
第4、5层冷却壁出现大量破损后，2002年更换。
第一章总则第一条为加强宝钢厂安全管理，保障员工生命财产安全，预防事故发生，提高生产效率，根据国家有关法律法规和行业标准，结合本厂实际情况，特制定本制度。
第二条本制度适用于宝钢厂所有员工、承包商、供应商等相关人员。
第三条宝钢厂安全管理工作遵循“安全第一、预防为主、综合治理”的方针。
第二章安全组织与管理第四条成立宝钢厂安全生产委员会，负责全厂安全生产工作的领导、决策和监督。
第五条设立安全管理部门，负责全厂安全生产的日常管理工作，具体职责如下：（一）贯彻执行国家安全生产法律法规和行业标准；（二）编制、修订和发布全厂安全生产管理制度；（三）组织安全生产教育培训，提高员工安全意识；（四）开展安全生产检查，及时发现和消除安全隐患；（五）处理安全事故，调查事故原因，提出整改措施；（六）督促各部门落实安全生产责任制。
第六条各部门应设立安全生产小组，负责本部门安全生产的日常管理工作。
第三章安全生产责任制第七条建立安全生产责任制，明确各级领导和员工的安全职责。
（一）厂级领导：负责全厂安全生产工作的组织领导，落实安全生产责任制，确保安全生产目标的实现。
（二）部门负责人：负责本部门安全生产工作的组织实施，确保本部门安全生产目标的实现。
（三）班组长：负责本班组安全生产工作的组织实施，确保班组安全生产目标的实现。
（四）员工：遵守安全生产规章制度，提高安全意识，积极参与安全生产工作。
第四章安全教育培训第八条定期开展安全生产教育培训，提高员工安全意识和技能。
（一）新员工入职前，必须进行安全生产教育培训，合格后方可上岗。
（二）定期对员工进行安全生产知识、技能培训，提高员工的安全素质。
（三）组织特殊工种人员参加专业培训，取得相应资格证书后方可上岗。
第五章安全检查与隐患治理第九条定期开展安全生产检查，及时发现和消除安全隐患。
（一）厂级领导每月至少组织一次全厂安全生产大检查；（二）各部门每月至少组织一次本部门安全生产检查；（三）班组长每周至少组织一次本班组安全生产检查。
前言高炉的长寿技术在70年代以后得到了很大发展，如日本在70年代新建和改建的高炉寿命大都在10年以上，最长的是日本川崎千叶6号高炉（内容积4500m3)，于1977年6月投产，到1994年11月以连续运转了17年零4个月，创造了大型高炉长寿的世界记录，其寿命有望达到20年以上。
西欧和日本70年代后建的其它高炉寿命也都在10年以上。
八十年代以来我国在高炉长寿技术上也有了很大提高，现在也有一批高炉的寿命已有或将要达到8－10年的水平。
如宝钢1号高炉、梅山1、2号高炉寿命都已达到或超过8年。
“八五”期间我国高炉的设计寿命为8年，“九五”我国高炉寿命的目标为12－15年，因此，应用成熟可靠的高炉长寿技术是一项非常重要的任务。
高炉长寿技术是一项综合技术，它与冷却介质，冷却器，耐火材料，合理的设计，施工，高炉的操作与维护及稳定的原燃料条件等密切相关。
2、高炉长寿技术的应用高炉长寿技术在我国已得到了广泛的应用和发展，如目前我国新建和改建的高炉大都采用了软水冷却技术、第三代或第四代冷却壁、在关键部位采用优质耐火材料，如在炉缸炉底采用UCAR 的小块炭砖和陶瓷杯等，炉身下部、炉腰、炉腹采用碳化硅砖、在操作上以认识到了操作与长寿的关系。
2、1冷却设备与冷却系统冷却设备的长寿是高炉长寿的关键，大约在1884年，为延长高炉寿命开始对高炉炉壳采用水冷技术，从那时起直到原苏联人发明了冷却壁，为延长高炉寿命而采用的冷却方式主要是炉壳外部喷水和冷却板。
目前高炉所采用的冷却器主要有冷却板、冷却壁部分高炉在炉缸采用炉壳外部喷水冷却。
2、1、1冷却板在冷却壁应用之前，高炉风口区及其以上的炉体部位主要依靠冷却板（或冷却箱）冷却。
冷却板是呈棋盘式布置插入炉内的，相邻两块间的水平距离通常为冷却板宽的两倍，其层距虽着高度向上由300mm到600mm或更大。
冷却板的制造形式也有铸铁冷却板、钢制（焊接）冷却板、铜制冷却板、铜制冷却板有单室单通道、单室双通道和双室六通道。
高炉长寿的技术和措施
高炉长寿的技术和措施包括以下几项：
1.合理的设计和选型：选用高质量的耐火材料，设计合理的炉型和炉衬结构，以
提高高炉的稳定性和寿命。
2.严格控制操作条件：合理控制高炉的送风温度、压力、流量等参数，避免过度
操作导致炉衬受损。
同时，要定期检查炉衬的磨损情况，及时修复或更换。
3.强化炉衬维护：通过合理的炉衬维护，减缓炉衬的磨损和腐蚀，延长高炉的使
用寿命。
例如，可以采用喷涂、涂抹等方式，在炉衬表面形成保护层，提高炉衬的耐火性能。
4.定期检查和维修：对高炉进行定期的检查和维修，及时发现并修复潜在的问题，
防止问题扩大导致重大事故。
5.优化操作流程：通过优化高炉的操作流程，降低炉衬的磨损和腐蚀，提高高炉
的使用寿命。
例如，可以采用低氧燃烧技术、控制炉内温度波动等措施，减少炉衬的氧化和热震。
6.采用先进的技术和设备：采用先进的技术和设备，提高高炉的自动化和智能化
水平，降低人为操作失误和设备故障的风险。
例如，可以采用传感器、智能仪表等设备，实时监测高炉的运行状态，实现远程控制和自动调节。
7.加强培训和管理：加强对高炉操作人员的培训和管理，提高他们的专业技能和
素质，确保他们能够熟练掌握高炉的操作和维护技能。
同时，要建立健全的管理制度，规范高炉的操作和维护流程。
总之，高炉长寿的技术和措施需要从设计、选型、操作、维护、维修、技术和管理等多个方面入手，全面提升高炉的稳定性和寿命。
第37卷 第2期2002年2月钢 铁I RO N AN D ST EELV ol.37,N o.2Februar y2002武钢1号高炉炉底与炉缸长寿新技术许美兰 赵忠仁(武汉钢铁集团公司)摘 要 武钢1号高炉改造性大修,炉底与炉缸采用长寿新技术:增大炉缸容积,加深死铁层;选用半石墨炭砖和德国的高密质炭砖;炉底冷却采用软水密闭循环,以及设置完善的检测设施。
总结运用钒钛矿护炉经验,以减缓或消除炉底与炉缸“环缝”、“熔洞”、“蒜头状”侵蚀,达到炉底、炉缸高效长寿的目的。
关键词 高炉 炉底 炉缸 长寿新技术NEW LONG LIFE TECHNIQUE FOR BOTTOM A ND HEARTHON NO.1BLAST FURNACE AT WISGC OXU Meilan ZHAO Zhong ren(W uhan Iron and Steel Group Co.)ABSTRACT For majo r repair of reco nstructio n nature o f No.1BF at W ISGCO,the long life technique has been applied to the relining o f the furnace bo ttom and hear th,w hich in-v olves enla rg ement of hea rth vo lume,deepening the mo lten metal layer,using semi g raphite carbon bricks a nd highly com pacted German carbon bricks,ado ption of soft wa ter circulatio n fo r bo ttom coo ling and inspection system.The ex periences o f smelting V-Ti o re are used to eliminate the`ring co rrosio n’,`hole making’and`g arlic shape’corro sion in the bo tto m and hear th to reach lo ng life.KEY W ORDS blast furnace,bo ttom,hearth,new technique fo r lo ng life1 前言武钢1号高炉于1958年9月13日建炉投产,截止1999年5月13日停炉大修,高炉服役40年,历经二代炉龄,高炉先后采用综合炉底和全炭砖水冷薄炉底技术,均获得20年长寿效果[1,2],见表1。
一、总则为加强宝钢厂安全管理，保障员工生命财产安全，预防事故发生，根据国家有关安全生产法律法规和行业标准，结合宝钢厂实际情况，特制定本制度规范。
二、安全管理目标1. 实现安全生产零事故，确保员工生命财产安全。
2. 不断提高安全生产管理水平，实现安全生产持续改进。
3. 建立健全安全生产责任体系，明确各级人员安全生产责任。
三、组织机构及职责1. 成立宝钢厂安全生产委员会，负责全厂安全生产工作的组织、领导和协调。
2. 安全生产委员会下设安全生产办公室，负责日常安全生产管理工作。
3. 各部门、车间、班组设立安全生产负责人，负责本部门、车间、班组安全生产工作。
四、安全管理制度1. 安全生产教育培训制度：对新员工、转岗员工、特殊岗位员工进行岗前、岗中、岗后安全教育培训，确保员工具备必要的安全知识和技能。
2. 安全生产操作规程制度：明确各岗位操作规程，规范员工操作行为，防止违章作业。
3. 事故报告和处理制度：发生事故时，立即报告安全生产委员会，按照“四不放过”原则进行调查处理，落实整改措施。
4. 安全生产检查制度：定期开展安全生产检查，及时发现和消除安全隐患。
5. 安全生产考核制度：将安全生产纳入绩效考核，对安全生产成绩突出的单位和个人给予奖励，对安全生产责任事故的单位和责任人进行处罚。
6. 安全生产应急预案制度：制定各类事故应急预案，定期组织演练，提高应急处置能力。
五、安全措施1. 加强设备设施管理，定期进行维护保养，确保设备设施安全运行。
2. 加强现场安全管理，规范作业环境，消除安全隐患。
3. 加强员工安全意识教育，提高员工安全防范能力。
4. 加强安全生产投入，保障安全生产所需资金、物资和设备。
六、附则1. 本制度规范适用于宝钢厂全体员工。
2. 本制度规范由宝钢厂安全生产委员会负责解释。
3. 本制度规范自发布之日起施行。
通过以上安全管理制度规范的实施，宝钢厂将全面加强安全管理，确保安全生产，为员工创造一个安全、稳定的工作环境。
高炉长寿的影响因素及措施1. 影响炉身寿命的主要因素1) 耐火材料砖衬优良耐火材料是长寿的基础。
除了具有高的抗炉料的机械磨损外，抗碱金属、锌和炉渣的侵蚀以及抗炉内附着物脱落的热震是炉身竞争耐材必须具备的基本品质。
2) 生产操作控制高炉生产的稳定顺行对高炉长寿至关重要。
首先必须强调顺行，平稳的炉料下降，稳定的气流分布，最大限度地减少高炉的休减风。
热负荷适度应以不发生周期性炉墙附着物生成脱落为限度。
3) 炉料结构及条件一般认为不同的炉料结构煤气流分布特征不同，高球团生产的边缘气流难以抑制，长期高热负荷运行对砖衬不利；炉料的冶金性质也是高炉长寿的一个重要组成部分；炉料给高炉带入有害元素，碱金属使砖衬渣化而蚀损；金属锌在炉内蒸发后再与CO 作用，被氧化而脆化砖衬。
2. 影响炉缸寿命的主要因素1) 应力的作用由于高炉间隔出铁及铁口间的交替工作，同一位置铁水的流量随时间变化，这就使炉缸砖衬中产生巨大的热应力，在热应力的作用下，产生与热流方向垂直的环状裂纹。
这种裂纹阻滞了热量的传递，导致砖层内侧的温度上升，变质劣化而最终剥离母体，这是炉寿命的最大威胁。
2) 操作参数高炉风口的鼓风状况。
当煤气流一次分布不能充分深入炉心时，煤气流会过多地偏炉墙侧上升，这使中心死料柱中焦炭不能得到及时置换，炉缸中心焦炭透液性恶化，产生环流。
环流的增强给炉缸侧壁砖衬负担加重。
3) 焦炭的作用焦炭的骨架作用在炉缸内尤为重要，这取决于焦炭的反应后强度(CSR)，当焦炭下降至风口水平，CSR高使炉缸具有很好的透液性。
尤其是高炉增大喷煤后，风口前消耗的焦炭减少，焦炭在风口平面停留的时间增长，必须增强焦炭的强度。
3. 生产操作基本对策思路1) 炉体冷却强化在炉龄的中后期加大冷却水量以稳定冷却器前端的附着物，实现稳定操作炉型。
2) 以保护炉缸侧壁为主的炉缸监控加强炉缸侧壁的监控，通过灌浆消除铁口区域可能存在的煤气通道，改善铁口煤气火状况。
3) 上下部的总体考虑对高炉炉身、炉缸两部分的破损进程应有手段加以控制。
浅析高炉长寿技术【摘要】高炉长寿工作应从建造一座高炉开始，包括高炉的设计、材料的质量、施工的质量及进度，到开炉前的烘炉操作，开炉操作，开炉初期的强化程度，以及高炉的日常操作与维护、冷却制度的控制、炉体温度的监测，各个环节都不能有丝毫的放松。
高炉设计要保证内型合理，砖衬和冷却设备与炉内热流强度和侵蚀机理相适应。
施工过程中应管好材料质量和施工质量。
烘炉按要求进行，避免微小裂纹的产生。
加强日常操作与炉体维护的管理更会延长高炉的使用寿命。
【关键词】高炉；长寿；控制0 前言高炉长寿技术一直是炼铁工作者努力专研的课题。
一代炉龄的长短，一代炉龄内高炉的生铁产量，以及一代炉龄内高炉是否进行中修，这些直接影响生铁的成本和钢铁企业的经济效益。
特别是现在钢铁企业利润及其有限，甚至出现亏损，各钢铁企业都在寻求降本增效的措施的情况下，高炉长寿技术就尤为重要了。
日本一高炉寿命已达20多年，我们高炉的寿命照此有很大差距。
高炉长寿技术是找出影响高炉寿命因素并严格控制好每一环节。
1 高炉的设计及施工高炉的内型结构、炉体内衬结构、炉体冷却结构的设计是否合理是高炉长寿的关键。
高质量的施工是高炉长寿的保障。
1.1 高炉的内型结构合理的内型结构必须适应煤气和炉料的体积变化和运动规律，并能促使冶炼指标得到改善。
按照公式计算的内型必须与同类型高炉的生产效果进行比较，并调整各部位尺寸。
高炉内型要着重考虑风口数目、炉缸直径、鼓风机能力三者之间的关系。
风口数目按经验公式计算获得，风口数目有增多的趋势，有利于提高炉缸圆周工作的均匀化和强化冶炼。
但风口数目过多，炉缸直径大，而鼓风机能力不足时会导致燃烧带过小，吹不透中心。
从而影响高炉顺行，达不到强化的目的。
国内就有由于风口数目过多的高炉，投产后达不到预期的冶炼强度，不得不长期堵上两个风口进行操作。
1.2 高炉的炉体内衬结构高炉内不同部位内衬承受的破坏因素都是多个，炉身上部以机械冲刷为主，也有少量的碱金属和沉积碳的侵蚀，材质选择上应首选致密度大的砖，粘土砖和高铝砖均可。
提高高炉寿命的方法与措施解析高炉是冶金工业中重要的生产设备，其寿命的提高对提高冶金工业的效益和降低生产成本有重要意义。
下面将对提高高炉寿命的方法与措施进行解析。
1.温度控制：高炉的温度控制是关键因素之一、过高或过低的温度都会对高炉寿命造成不利影响。
应使用先进的温度控制技术和设备，确保高炉内温度在合适的范围内稳定。
2.操作管理：严格的操作管理措施可以保证高炉正常运行。
操作人员应具备专业知识和丰富经验，能够准确判断高炉运行状况并及时调整操作参数。
此外，应建立完善的操作规程和操作记录，定期对操作人员进行培训和考核。
3.炉况监测：对高炉的炉况进行实时监测是提高高炉寿命的重要手段之一、可以利用现代化的传感器和监测设备对高炉内各种参数进行监测，及时发现问题并采取措施进行修复。
4.保护涂层：高炉炉壁和冷却设备的保护涂层非常重要，可以减少高温和腐蚀对设备的影响。
选择合适的保护涂层材料，确保其附着牢固、耐高温和耐腐蚀。
同时，经常检查和修补涂层，确保其完整性和有效性。
5.水冷设备维护：高炉内的水冷设备常常受到高温和腐蚀的侵蚀，因此对水冷设备进行定期维护和清洗是非常重要的。
定期检查水冷设备的完整性和冷却效果，确保其正常工作。
6.减少炉渣侵蚀：炉渣对高炉炉壁的侵蚀是高炉寿命缩短的主要原因之一、减少炉渣侵蚀可以用于选择合适的炉渣成分和熔融性能，减少其对炉壁的腐蚀作用。
此外，也可以考虑采用有效的炉渣保护措施，如增加炉渣保护层和炉渣注入装置。
7.渣口和风口维护：渣口和风口是高炉进出料和供气的重要部位。
定期检查和维护渣口和风口，保证其通畅和正常工作。
特别是渣口易受到渣铁侵蚀，应选择合适的材料和采取防腐措施。
8.引入先进技术：改善高炉冶炼过程和设备是提高高炉寿命的重要手段。
可以引入先进的燃料喷吹技术、高效热交换设备、炉内烟气控制技术等，提高高炉冶炼过程的能效和控制精度。
综上所述，提高高炉寿命的方法与措施包括温度控制、操作管理、炉况监测、保护涂层、水冷设备维护、减少炉渣侵蚀、渣口和风口维护以及引入先进技术等。
