VC中MFC绘图详细教程

VC中MFC绘图详细教程
休息 14
前一页
休息
字体对象 CFont NewFont; (2)创建字体
CreateFont( int nheight,int nWidth,//高，宽 int nEscapement, //每行文字相以于页底的角 int nOrienation, //每个….. DWORD nWeight , //字体粗细 DWORD dwltalic, //非零表示倾斜 DWORD dwUnderline, //非零表示下划线 DWORD dwStrikeout, //非零表示中划线 DWORD dwCharset, //字符集 DWORD dwOutputPrecision, //输出精度 DWORD dwClipPrecision, //剪裁精度 DWORD dwQuality, //输出质量 DWORD dwPitchAndFamily, //字体系列 lpszFaceName//字体名称} ; 前一页 DWORD 休息
4
休息
设备环境
设 备 环 境




获取设备环境 (1)使用GetDC()函数 CDC *CWnd GetDC() int ReleaseDC(CDC * pDC ) (2)直接构造CDC对象 用声明一个CDC类或其派生类对象的方式来 获取设备环境 CClientDC dc(CWnd *)
前一页
休息
3
设备环境

设 备 环 境

前一页
(1)CWindowDC 和CClientDC CPaintDC区别 CWindowDC提供客户区和非客户区画图的设备环 境；坐标原点在屏幕左上角 CClientDC CPaintDC提供画图的设备环境；坐标原 点在客户区左上角 (2) CClientDC 和CPaintDC区别 CPaintDC是响应WM_PAINT消息，用在OnPaint() 函数中；只支持屏幕显示 CClientDC不响应WM_PAINT消息，只担负此时的 绘图工作；支持屏幕显示，也支持打印 CDC常用函数（参见MSDN）

VC++图像应用——绘制图形

VC++图像应用——绘制图形

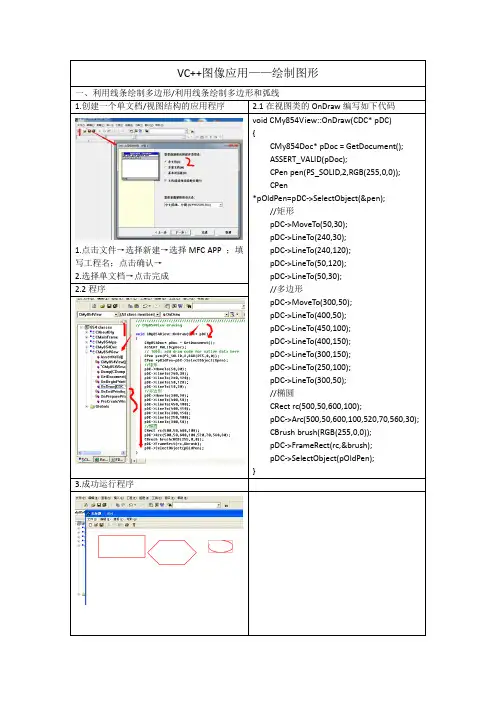

VC++图像应用——绘制图形一、利用线条绘制多边形/利用线条绘制多边形和弧线1.创建一个单文档/视图结构的应用程序2.1在视图类的OnDraw编写如下代码1.点击文件→选择新建→选择MFC APP ；填写工程名；点击确认→2.选择单文档→点击完成void CMy854View::OnDraw(CDC* pDC){CMy854Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);CPen pen(PS_SOLID,2,RGB(255,0,0));CPen*pOldPen=pDC->SelectObject(&pen);//矩形pDC->MoveTo(50,30);pDC->LineTo(240,30);pDC->LineTo(240,120);pDC->LineTo(50,120);pDC->LineTo(50,30);//多边形pDC->MoveTo(300,50);pDC->LineTo(400,50);pDC->LineTo(450,100);pDC->LineTo(400,150);pDC->LineTo(300,150);pDC->LineTo(250,100);pDC->LineTo(300,50);//椭圆CRect rc(500,50,600,100);pDC->Arc(500,50,600,100,520,70,560,30);CBrush brush(RGB(255,0,0));pDC->FrameRect(rc,&brush);pDC->SelectObject(pOldPen);}2.2程序3.成功运行程序二、利用制表位控制文本输出/将字符中的制表符按照指定的宽度转换为空格输出1.创建一个单文档/视图结构的应用程序2.1在视图类的OnDraw编写如下代码1.点击文件→选择新建→选择MFC APP ；填写工程名；2.点击确认→选择单文档→点击完成void CMy854View::OnDraw(CDC* pDC){CMy854Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);CRect rc(20,100,80,160);pDC->Rectangle(rc);CRect RndRC(20,100,80,160);pDC->RoundRect(RndRC,CPoint(10,10));CPointpts[6]={CPoint(300,50),CPoint(400,50),CPoint(4 50,100),CPoint(400,150),CPoint(300,150),CPoin t(250,100)};pDC->Polygon(pts,6);}2.2程序3.成功运行程序三、绘制空件外观/在窗口中绘制空件1.创建一个单文档/视图结构的应用程序2.1在视图类的OnDraw编写如下代码3.点击文件→选择新建→选择MFC APP ；填写工程名；点击确认→4.选择单文档→点击完成void CMy854View::OnDraw(CDC* pDC){CMy854Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);CRect rc(50,50,120,80);pDC->DrawFrameControl(rc,DFC_BUTTON ,DFCS_BUTTONPUSH);CRect CapRC(130,50,160,80);pDC->DrawFrameControl(CapRC,DFC_CAP TION,DFCS_CAPTIONHELP);CRect ScrollRC(170,50,200,80);pDC->DrawFrameControl(ScrollRC,DFC_SC ROLL,DFCS_SCROLLCOMBOBOX);}2.2程序3.成功运行程序四、填充图形区域/填充区域的方法1.创建一个单文档/视图结构的应用程序2.1在视图类的OnDraw编写如下代码1.点击文件→选择新建→选择MFC APP ；填写工程名；点击确认→2.选择单文档→点击完成void CMy854View::OnDraw(CDC* pDC){CMy854Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);CRect rc(30,40,100,120);CBrush brush(RGB(128,128,128));pDC->FillRect(rc,&brush);brush.DeleteObject();CBitmap bmp;bmp.LoadBitmap(IDB_BK);brush.CreatePatternBrush(&bmp);CRect bmpRC(110,40,200,120);pDC->FillRect(bmpRC,&brush);bmp.DeleteObject();brush.DeleteObject();CRect rectrc(170,50,200,80);CRect hrc(280,60,350,140);pDC->Rectangle(rectrc);pDC->Rectangle(hrc);HRGNhRect=CreateRectRgn(210,40,300,120);HRGNhrgn=CreateRectRgn(280,60,350,140);HRGN hret=CreateRectRgn(0,0,0,0);CombineRgn(hret,hRect,hrgn,RGN_AND);brush.CreateSolidBrush(RGB(255,0,0));CRgn rgn;rgn.Attach(hret);pDC->FillRgn(&rgn,&brush);brush.DeleteObject();rgn.Detach();DeleteObject(hRect);DeleteObject(hrc);DeleteObject(hret);}2.2程序3.添加位图IDB_BK4.成功运行程序。

Ms Visual C++讲义1 绘图程序-1

Ms Visual C++讲义1 绘图程序-1

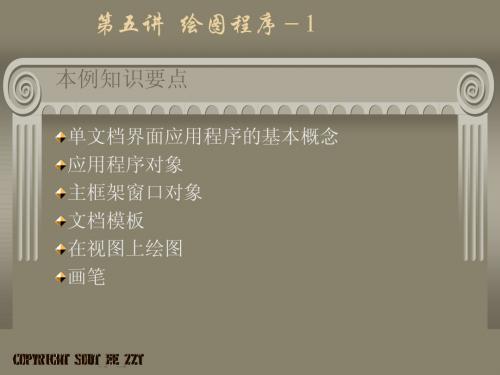

第五讲绘图程序－1本例知识要点单文档界面应用程序的基本概念应用程序对象主框架窗口对象文档模板在视图上绘图画笔SDI界面应用程序的基本概念SDI在同一时刻只能打开一个文档（写字板），新建或打开另一文档会自动关闭当前的活动文档；AppWizard产生五个类：见VC开发环境。

应用程序对象应用程序对象（theApp）表示一个程序，它由程序类CSDIApp创建的对象；类CSDIApp从CWinApp类派生而来，内部定义了三个成员函数；函数InitInstance用于对象的初始化，其核心是创建主窗口、文档模板、文档和视对象、显示程序窗口和更新窗口内容；菜单、工具栏按钮、加速键等的WM_COMMAND命令消息，由消息处理函数或虚函数处理消息；应用程序的入口处－－SDIApp.cpp文件，其中theApp是一个全局变量，执行程序时立即为其分配内存，然后调用对象的构造函数和InitInstance函数初始化应用程序，接着调用其Run成员启动消息循环，并将消息分配给主框架窗口对象、视图对象、文档对象和应用程序对象。

消息循环获得WM_QUIT消息后结束循环，Run函数调用应用程序的成员函数ExitInstance来关闭程序窗口。

主框架窗口对象主框架窗口对象表示应用程序界面，由类CMainFrame创建的对象，继承了CFrameWnd的许多功能。

其他成员函数：1.OnCreate响应WM_CREATE消息，在Windows创建一个窗口之后和显示一个窗口之前发出；2.PreCreateWindow函数用来修改窗口的外观；3.诊断函数AssertValid和Dump；主框架窗口对象能接收标准的Windows消息（如鼠标、键盘、WM_PAINT、WM_TIMER消息等等）和命令消息。

SDI应用程序中，文档窗口即是主框架窗口。

文档模板文档模板负责创建文档、视图和框架窗口。

SDI应用程序对象只能拥有一个文档模板；MDI为其支持的每种文档类型生成不同的文档模板（如MS OFFICE WORD程序）。

vc++画图板程序总结

vc++画图板程序总结

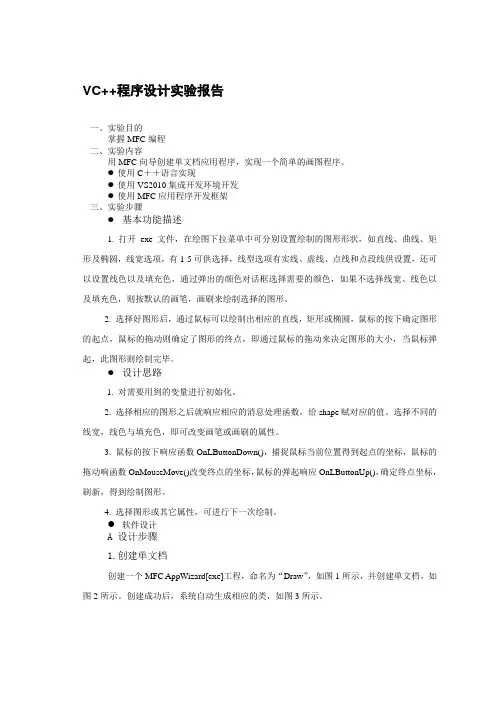

VC++程序设计实验报告一、实验目的掌握MFC编程二、实验内容用MFC向导创建单文档应用程序，实现一个简单的画图程序。

●使用C＋＋语言实现●使用VS2010集成开发环境开发●使用MFC应用程序开发框架三、实验步骤●基本功能描述1. 打开exe文件，在绘图下拉菜单中可分别设置绘制的图形形状，如直线、曲线、矩形及椭圆，线宽选项，有1-5可供选择，线型选项有实线、虚线、点线和点段线供设置，还可以设置线色以及填充色，通过弹出的颜色对话框选择需要的颜色，如果不选择线宽、线色以及填充色，则按默认的画笔，画刷来绘制选择的图形。

2. 选择好图形后，通过鼠标可以绘制出相应的直线，矩形或椭圆，鼠标的按下确定图形的起点，鼠标的拖动则确定了图形的终点，即通过鼠标的拖动来决定图形的大小，当鼠标弹起，此图形则绘制完毕。

●设计思路1. 对需要用到的变量进行初始化。

2. 选择相应的图形之后就响应相应的消息处理函数，给shape赋对应的值。

选择不同的线宽，线色与填充色，即可改变画笔或画刷的属性。

3. 鼠标的按下响应函数OnLButtonDown()，捕捉鼠标当前位置得到起点的坐标，鼠标的拖动响函数OnMouseMove()改变终点的坐标，鼠标的弹起响应OnLButtonUp()，确定终点坐标，刷新，得到绘制图形。

4. 选择图形或其它属性，可进行下一次绘制。

●软件设计A 设计步骤1.创建单文档创建一个MFC AppWizard[exe]工程，命名为“Draw”，如图1所示，并创建单文档，如图2所示。

创建成功后，系统自动生成相应的类，如图3所示。

图1 创建工程图2 创建单文档图3 生成类2.编辑菜单打开资源视图中的Menu-IDR_MAINFRAME添加需要的菜单项，如图4所示；并在菜单的属性中设定好所对应的ID，如图5所示，各项菜单对应的ID如表1所示（其中线宽菜单为弹出菜单，只需在菜单项目属性中的弹出选项前打勾即可，分隔线亦只需在菜单项目属性中选中分隔符选项即可）。

第3章 vc ++菜单和绘图

第3章 vc ++菜单和绘图

5．画矩形： ．画矩形： Rectangle(int x1, int y1, int x2, int y2)； ； Rectangle(LPCRECT lpRect)； ； RoundRect (int x1,int y1,int x2,int y2,int x3,int y3); RoundRect(LPCRECT lpRect, POINT point)； ； 6．画椭圆和圆： ．画椭圆和圆： BOOL Ellipse(int x1, int y1, int x2, int y2)； ； BOOL Ellipse(LPCRECT lpReCt)； ；
下列填充函数不画边界线，只填充内部区域。 下列填充函数不画边界线，只填充内部区域。 FillRect (LPCRECT lpRect，CBrush *pBrush)； ， ) FillRgn (CRgn *pRgn，CBrush *pBrush)； ， ) FloodFill (int x，int y，COLORREF crColor)； ， ， ) InvertRect (LPCRECT lpRect)； ) InvertRgn ( CRgn *pRgn );
3．画直线： ．画直线： LineTo (int x, int y); LineTo (POINT point); Polyline (LPPOINT lpPoints，int nCount); ， 4．画弧： ．画弧： Arc (int x1, int y1, int x2, int y2, int x3, int y3, int x4, int y4); ArcTo (int x1, int y1, int x2, int y2, int x3, int y3, int x4, int y4);
第3章 菜单和绘图 章

VC++实验 windows绘图

VC++实验 windows绘图

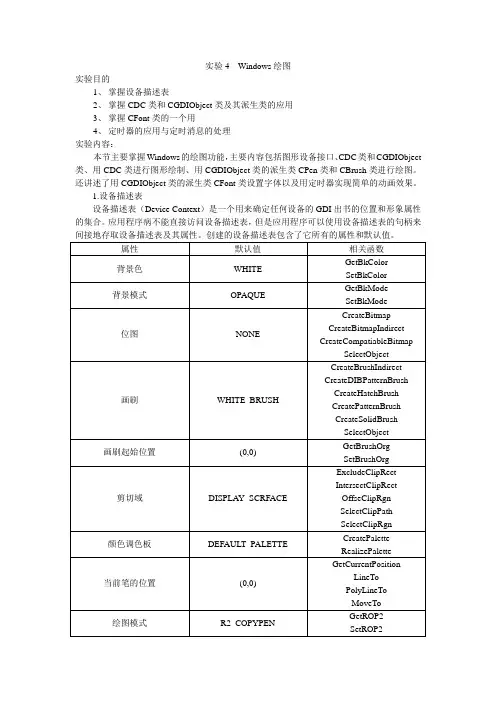

实验4 Windows绘图实验目的1、掌握设备描述表2、掌握CDC类和CGDIObject类及其派生类的应用3、掌握CFont类的一个用4、定时器的应用与定时消息的处理实验内容：本节主要掌握Windows的绘图功能，主要内容包括图形设备接口、CDC类和CGDIObject 类、用CDC类进行图形绘制、用CGDIObject类的派生类CPen类和CBrush类进行绘图。

还讲述了用CGDIObject类的派生类CFont类设置字体以及用定时器实现简单的动画效果。

1.设备描述表设备描述表（Device Context）是一个用来确定任何设备的GDI出书的位置和形象属性的集合。

应用程序病不能直接访问设备描述表，但是应用程序可以使用设备描述表的句柄来间接地存取设备描述表及其属性。

创建的设备描述表包含了它所有的属性和默认值。

在Windows环境下，所有图形文字的输出都是基于坐标系统的，图形坐标系统与基于文本的函数所使用的坐标系统是一致的。

默认的坐标系统以用户区域的左上角为原点，向右的每一个像素表示沿正X轴的一个单位，向下的每一个像素表示沿正Y轴的一个单位。

3.绘图工具绘图工具包括画线的画笔、填充图形内部以及书写正文的字体工具。

所有这些工具的使用都要经过3个步骤，即建立工具、选择工具和使用完后删除相应的工具。

4.CDC类和CGDIObject类CDC类封装了Windows的DC（设备描述表），是MFC设备环境类的基类，其他的MFC设备环境类都是CDC类的派生类。

CDC类指针的生成是用GetDC()函数来实现的，CDC类指针的销毁是用ReleaseDC()函数来实现的。

如：CDC *pDC=GetDC();ReleaseDC(pDC);CGDIObject类及其派生类只封装了GDI中的部分实体，所以CGDIObject类和GDI并不具有想CDC类和DC那样的对应关系。

CGDIObject类具有以下几个主要派生类：CBitmap：位图CBrush类：画刷CPen类：画笔CPalette类：调色板CFont类：字体CRgn类：区域构造CGDIObject派生类的对象通用有两种方法：（一）一步构造法。

vc 画图

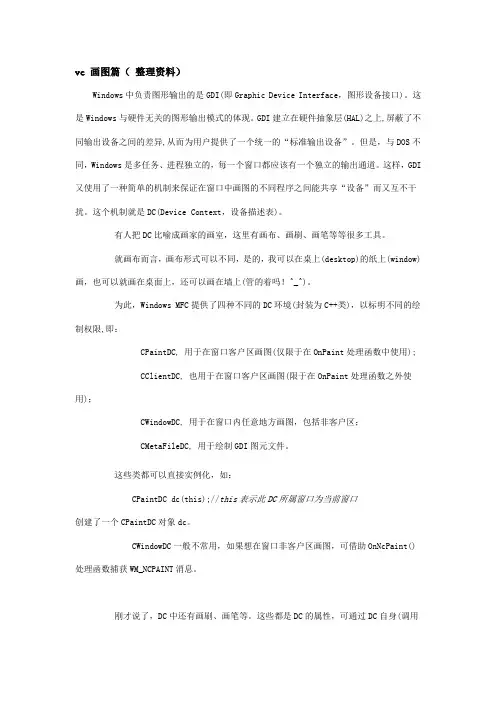

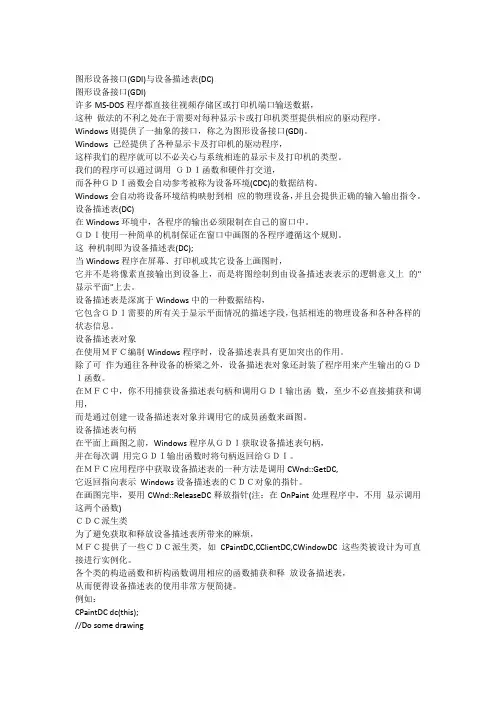

vc 画图篇（整理资料）Windows中负责图形输出的是GDI(即Graphic Device Interface，图形设备接口)。

这是Windows与硬件无关的图形输出模式的体现。

GDI建立在硬件抽象层(HAL)之上,屏蔽了不同输出设备之间的差异,从而为用户提供了一个统一的“标准输出设备”。

但是，与DOS不同，Windows是多任务、进程独立的，每一个窗口都应该有一个独立的输出通道。

这样，GDI 又使用了一种简单的机制来保证在窗口中画图的不同程序之间能共享“设备”而又互不干扰。

这个机制就是DC(Device Context，设备描述表)。

有人把DC比喻成画家的画室，这里有画布、画刷、画笔等等很多工具。

就画布而言，画布形式可以不同，是的，我可以在桌上(desktop)的纸上(window)画，也可以就画在桌面上，还可以画在墙上(管的着吗！^_^)。

为此，Windows MFC提供了四种不同的DC环境(封装为C++类)，以标明不同的绘制权限,即：CPaintDC, 用于在窗口客户区画图(仅限于在OnPaint处理函数中使用);CClientDC, 也用于在窗口客户区画图(限于在OnPaint处理函数之外使用)；CWindowDC, 用于在窗口内任意地方画图，包括非客户区；CMetaFileDC, 用于绘制GDI图元文件。

这些类都可以直接实例化，如：CPaintDC dc(this);//this表示此DC所属窗口为当前窗口创建了一个CPaintDC对象dc。

CWindowDC一般不常用，如果想在窗口非客户区画图，可借助OnNcPaint()处理函数捕获WM_NCPAINT消息。

刚才说了，DC中还有画刷、画笔等。

这些都是DC的属性，可通过DC自身(调用其成员函数)获得。

DC属性包括文本颜色、背景颜色、映射模式、绘图模式、当前位置、当前画笔(刷)和当前字体等。

画笔(Pen)、画刷(Brush)都是独立的GDI对象，可通过CDC成员函数SelectObject()选入DC。

计算机图形学 使用VC开发绘图程序的基本方法


七、思考题（尽量做，计入成绩） ：
1、为什么要用 CDC 定义一个对象来作图？ Windows 使用与设备无关的图形设备环境进行显示 。MFC 基础类库定义了设备环境对象类----CDC 类。 因为使用的是 mfc，如果是 sdk 的话就得用 dc，这个 cdc 想当是一个给设备画画的笔。 2、如果要绘制多条直线，应该如何编程？
4、 VC 中编程环境中，工程（project）是什么意义？为什么要用 project 的方式管理代码？
Project 文件的扩展名是 dsp，这个文件中存放的是一个特定的工程，也就是特定的应用程序的有关信息， 每个工程都对应有一个 dsp 类型的文件。 clw 为扩展名的文件是用来存放应用程序中用到的类和资源的信 以 息的，这些信息是 VC 中的 ClassWizard 工具管理和使用类的信息来源。 因为用 project 的方式管理代码比较方便，可以看成是在一个文件夹下进行的。
3、 在 MyView.cpp 文件的 OnDraw 函数中加入如下代码。 pDC->MoveTo(100,100); pDC->LineTo(200,200); CPen *pOldPen; CPen dashPen; dashPen.CreatePen(PS_DASH,1,RGB(255,0,0)); pOldPen = pDC->SelectObject(&dashPen); pDC->LineTo(300,100); pDC->SelectObject(pOldPen); pDC->LineTo(400,200);

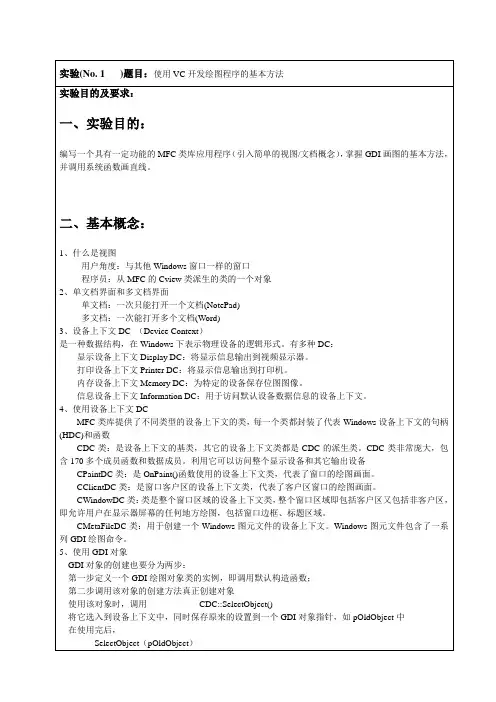

实验(No. 1
)题目：使用 VC 开发绘图程序的基本方法
实验目的及要求：
一、实验目的：
编写一个具有一定功能的 MFC 类库应用程序 （引入简单的视图/文档概念） 掌握 GDI 画图的基本方法， ， 并调用系统函数画直线。

VC6.0简单绘图说明

第二章VC6.0简单绘图说明许多学编程的都是从C 语言开始入门的，而目前的现状是：有些学校以Turbo C 为环境讲C 语言，只是Turbo C 的环境实在太老了，复制粘贴都很不方便。

有些学校直接拿VC 来讲C 语言，因为VC 的编辑和调试环境都很优秀，并且VC 有适合教学的免费版本。

可惜在VC 下只能做一些文字性的练习题，想画条直线画个圆都很难，还要注册窗口类、建消息循环等等，初学者会受严重打击的。

初学编程想要绘图就得用TC，很是无奈。

还有计算机图形学，这门课程的重点是绘图算法，而不是Windows 编程。

所以，许多老师不得不用TC 教学，因为Windows 绘图太复杂了，会偏离教学的重点。

新的图形学的书有不少是用的OpenGL，可是门槛依然很高。

要给初学者一个简单的学习平台，就要VC的开发平台和TC的简单的绘图功能，于是就有了这个EasyX 库，我们需要在VC下下载安装EasyX库，下载地址：http：///。

下面是VC下简单绘图函数的基本说明。

1.系统支持操作系统版本：Windows 2000 及以上系统。

编译环境版本：Visual C++ 6.0 / 2008(x86 & x64) / 2010(x86 & x64)。

2.安装请先将下载的压缩包解压缩，然后执行Setup.hta，并跟随提示安装。

安装程序会检测已经安装的VC 版本，并根据选择将对应的.h 和.lib 文件安装至VC 的include 和lib 文件夹内。

安装程序不会修改注册表或者本机的任何文件。

如果需要手动安装，请根据下面的文件列表说明将安装包里的相关文件分别复制到VC 对应的include 和lib 文件夹内，或者将include 和lib 文件夹放到任意位置，然后修改VC 中的Lib 和Include 的引用路径。

3.卸载由于安装程序并不改写注册表，因此在“添加删除程序”中不会看到EasyX 的卸载项。

VC课程设计——VC基本绘图文档

VC基本绘图文档[键入作者姓名]VC基本绘图文档设计一个矢量图形绘制程序一、运行环境：Microsoft Visual C++ 6.0二、目标与任务：1.使设计的程矢量绘制图形序具有画点、画线、画多边形、画矩形的功能；2.其中所绘制的点、线、多边形具有保存的功能，并且能保存入数据库，数据库采用的access，文件名为shp.mdb，在设计的程序中使用ODBC访问数据库，DSN=shp，无同户名与密码；3.设计的绘图程序能读入数据库中的记录，而且可以通过自己建立的菜单[数据库操作]的子菜单[记录集导出]导出，显示在自己事先设计好的对话框设置中4.建立的[设置]菜单功能，其子菜单有[点的大小]、[线的宽度]功能。

三、程序总体结构图：四、各个功能模块详细设计1.画点画点流程图画点主要代码：2.画线画线主要代码：3.画矩形画矩形主要代码：4.画多边形画多边形的主要代码：五、数据库设计说明1.构造数据库，数据库采用access，.建立数据表，文件名为shp.mdb如下图5.2.创建ODBC数据源Windows中的ODBC组件出现系统的“控制面板”管理工具中，如下图所示：双击ODBC图标，进入ODBC数据源管理器。

然后创建用户用户DNS，过程如下下图：单击“添加”按钮，弹出创建数据源对话框，按下图选择用户所需的驱动程序（如下图）：单击“完成”按钮进入指定驱动程序的安装对话框，单击“选择”按钮，将前面创建的数据库调入，结果如下图所示：单击“确定”按钮。

3.在自己的绘图MFC中绑定数据源建立新的类CShpSet类，其基类是CRecordset,单击“OK”，进入选择数据源对话框，按下图进行选择：如下图进入选择数据表对话框，选择自己已经建立过的shp.mdb数据表，如下图所示：单击“OK”，完成绑定数据源。

6.在MFC中建立显示此记录集对话框，其设计如下图所示：添加基于上图对话框的相应的类DisplayDataBaseDlg，其基类是CDlg，用于显示记录集，并建立相应的数据库操作菜单，用来显示记录集。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dc.SelectObject(pBrush); 这两行的代码就可以实现这样的效果。
3. 创 建 一 个 对 话 框 （ Setting ） 用 来 设 置 画 图 的 线 宽 。 同 时 在 ResourceView 中添加一个成员变量用来保存线宽。 添加一个静态文本以及一个编辑框。如图
为该对话框添加命令响应 当单击设置的时候，弹出 Setting 对话框对线宽进行设置。当再次打 开线宽设置的时候，保存上次所设置的线宽 void CGraphicView::OnSetting() {
m_nDrawType=3; }
void CGraphicView::OnEllipse() {
// TODO: Add your command handler code here m_nDrawType=4; } 开始画图要为鼠标左键按下和鼠标左键弹起添加 Windows Message Handler
鼠标左键按下去画图时我们要保存一个点。故添加一个成员变量来保 存这个点，并初始化。 CGraphicView::CGraphicView() {
// TODO: add construction code here m_nDrawType=0;//初始化画图类型 m_ptOrigin=0;//初始化鼠标左键原点 m_nLineWidth=0;//初始化线宽 } void CGraphicView::OnLButtonDown(UINT nFlags, CPoint point) { // TODO: Add your message handler code here and/or call default m_ptOrigin=point; CView::OnLButtonDown(nFlags, point); } 鼠标左键弹起，画图 在前面添加了命令响应，m_nDrawTyoe=1 时，画图为点，2 为直线， 3 为矩形，4 为椭圆。下面，利用 switch 语句进行画图。 void CGraphicView::OnLButtonUp(UINT nFlags, CPoint point) { // TODO: Add your message handler code here and/or call default CClientDC dc(this);//创建画图 dc 对象
// TODO: Add your command handler code here CSettingDlg dlg; dlg.m_nLineWidth=m_nLineWidth; if(IDOK==dlg.DoModal()) {
//保存线宽设置 m_nLineWidth=dlg.m_nLineWidth; } } 当将线宽设置为 ห้องสมุดไป่ตู้0 时
break; } CView::OnLButtonUp(nFlags, point); } 注：如果我们用缺省的画刷去填充图形的内部。如图
这时候我们就要重新创建一个画笔，将画刷设为透明的，这样我看到 的效果就不一样了。如图
CBrush *pBrush=CBrush::FromHandle((HBRUSH)GetStockObject(NULL_BRUSH));
图形线的宽度也会相应的变宽
VC 单文档中画图程序设计 少将
程序设计要求：创建一个单文档，在单文档中作图，画点、直线、矩 形、椭圆；并且创建一个对话框来设置所画图的线宽。当再次打开设 置的时候看到的线宽是上次所设置的线宽。 程序设计： 1.打开 Microsoft Visual C++ 6.0，新建一个基于 MFC AppWizard(exe) 的单文档类型的工程。 2.打开资源视图(ResourceView)，在 ResourceView 选项卡中的菜单项 中添加一个绘图菜单。并在该菜单的子项中添加画图类型（点，直线， 矩形，椭圆，设置）如图：
为菜单项添加命令响应 在 ResourceView 中添加成员变量用来接收画图类型，并将其在 CGraphicView::CGraphicView()中初始化。 m_nDrawType=0;//初始化画图类型 void CGraphicView::OnDot() {
// TODO: Add your command handler code here
//创建画笔对象 CPen pen(PS_SOLID,m_nLineWidth,RGB(255,0,0)); dc.SelectObject(&pen);//将画笔选择到设备描述表
CBrush *pBrush=CBrush::FromHandle((HBRUSH)GetStockObject(NULL_BRUSH));
m_nDrawType=1; }
void CGraphicView::OnLine() { // TODO: Add your command handler code here
m_nDrawType=2; }
void CGraphicView::OnRectangle() { // TODO: Add your command handler code here
dc.SelectObject(pBrush); switch(m_nDrawType) {
//画点 case 1:
dc.SetPixel(point,RGB(255,0,0)); break; //画直线 case 2: dc.MoveTo(m_ptOrigin);//代表鼠标原点（左键按下） dc.LineTo(point);//代表鼠标终点（左键按下） break; //画矩形 case 3: dc.Rectangle(CRect(m_ptOrigin,point)); break; //画椭圆 case 4: dc.Ellipse(CRect(m_ptOrigin,point));
