吹灰器调试作业指导书

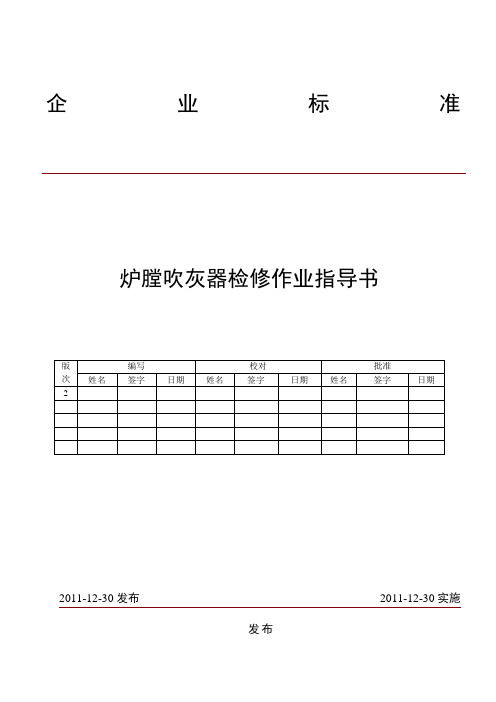

发布目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (2)5 现场准备及工具 (3)6 检修工序及质量标准 (4)7 检修质量记录 (7)8 设备试运、调试、试验 (7)9 设备检修不符合项处理单 (9)10 完工报告单 (10)11 质量签证单 (12)12 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (13)13 设备概述 (14)炉膛吹灰器检修作业指导书1 范围本作业指导书适用于一期工程V04型炉膛吹灰器的检修工作.2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

V04型炉膛吹灰器技术标准V04型炉膛吹灰器使用说明书V04型炉膛吹灰器安装说明书及图纸3 安全措施3.1 严格执行《电业安全工作规程》。

3.2 吹灰器停运，系统隔离，系统疏水降压为零，管道温度降至50℃以下。

3.3 清点所有专用工具齐全，检查合适，试验可靠。

3.4 吹灰器检修时严禁损伤设备及其部件。

3.5 现场和工具柜工具、零部件放置有序，油泵拆下的零部件必须妥善保管好并作好记号以便回装。

3.6 所带的常用工具、量具应认真清点，绝不许遗落在设备及管道内。

3.7 起吊重物前检查起重工具是否符合载荷要求。

3.8 当天检修任务结束后一定要将检修所用照明电源断掉。

3.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.10 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.11 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4 备品备件清单5 现场准备及工具5.1 现场准备5.2 工作准备□工器具已准备完毕，材料、备品已落实并按要求检验合格，电动工器具、起重工器具等已进行检查合格，按要求摆放在现场。

吹灰系统调试作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》 (86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》 (DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量吹灰器单体调试1.调试所需条件1.1就地吹灰器安装定位完毕；1.2动力盘安装就位1.3二次回路接线完毕2.调试所需设备2.1 校线通灯；2.2 数字万用表；2.3 无线对讲机；2.4 模拟量输入信号源；2.5 兆欧表；2.6 秒表；2.7 设备配备专用工具.3. 调试3.1长伸缩式吹灰器调试3.1.1 一般检查.1) 检查装置电源保险丝是否符合设计要求。

2) 检查装置至现场连接线是否正确。

3) 检查电源接线是否准确无误。

磁盘号：江西发电有限责任公司编号：Q/FD S8521R2GL-002300MW发电机组锅炉吹灰器大修作业指导书设备编号：机组批准：审定：会审：审核：初审：编写：杨跃进侯凤生王向群丁图强胡伟罗钦检修性质：版次：2006/02/01发布生效印：页数：6 2006/02/01实施江西丰城发电有限责任公司发布1目的1.1 规范及指导本次吹灰器大修项目施工，确保吹灰器大修后符合规定要求。

1.2 本大修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 3适用范围适用于丰电#1-4机组吹灰系统吹灰器大修作业。

概述我厂#1-4机组吹灰系统吹灰器为中美合资戴蒙德公司技术设计制造的IK-525长吹28 台、IR-3D 短吹80 台、IK-AH空预器吹灰器2台。

本次检修停工待检点H： 2 点，见证点W：7 点。

4引用文件4.1 丰城电厂#1-4机组《吹灰吹灰器说明书》；4.2《吹灰器设备检修技术标准》；4.3《电业安全工作规程》（热力和机械）。

5修前准备5.1 准备好检修作业工器具；5.2 准备好所需备品配件5.3 安全措施及工作票5.3.1严格执行《电业工作安全措施》；5.3.2严格执行工作票管理制度, 认真办理、检查、验证工作票。

5.3.3重点有：a) a) b)断开吹灰系统控制总电源和动力总电源；铺设油布防止物品从隔板滑落；确认起吊葫芦及其他用具合格，吊点合适。

5.4备品备件5.5工具扳手葫芦0.5T、1T铜棒游标卡尺磨光机卡簧钳大锤重型套筒扳手黄油枪专用塞尺钢丝绳研磨具5.6现场准备5.6.1 清除吹灰器壳体表面及内部积灰；5.6.2 拆除相关部位保温，清理现场；5.6.3作业场所铺设油布。

6检修工序6.1 长吹和空预器吹灰器的检修（IK-525、IK-AH）6.1.1 松开吹灰器内管填料压盖螺栓，拆除吹灰器枪管发兰螺栓和内管发兰螺栓，将吹灰器吹灰枪管和内管拖出，检查内管磨损情况和弯曲程度以及吹灰枪喷头磨损情况及管壁厚度是否符合要求，并在磨损、弯曲和不符合要求部位做好标记。

一、工程概述**电厂一期工程中由***电力设计院设计，xx电力建设第二工程公司负责**机组锅炉热控安装的施工。

锅炉运行中，为有效地清除受热面积灰，保证受热面传热效果良好，在锅炉的受热面布置了不同形式、不同种类的吹灰器。

吹灰器运行不正常和吹灰效果不好，是锅炉排烟温度高的主要原因之一。

目前锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。

蒸汽吹灰器为传统吹灰器，使用数量最多。

工程量：（参考）长式吹灰器 **台短式吹灰器 **台半长式吹灰器 **台脉冲吹灰器 **台二、编制依据1、**设计院提供的锅炉吹灰及炉膛烟温探针施工图以及吹灰器厂家技术说明2、<<电力建设施工技术规范>>(第4部分:热工仪表及控制装置) （DL/T5190.4-2016）。

3、《电力建设施工质量验收及评价规程》（第4部分:热工仪表及控制装置篇）（DL/T5210.4-2018）。

4、<<电力建设安全规程>>(第一部分火力发电部分DL5009.1-2016)。

5、热控专业施工组织设计。

三、施工准备四、施工方案1、根据设计图或厂家资料熟悉吹灰器的控制原理及接线图。

2、确定吹灰器所用的电缆型号和规格，根据接线图检查接线正确性。

3、精心调试，直到正确合格使用。

五、施工工艺流程1、施工工艺流程：2、施工工序及其标准要求六、施工注意事项1．调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。

2．调试过程中，程控柜、动力柜及就地吹灰器必须有人且能随时联系，指挥操作。

3．电动操作调试前，必须先手动吹灰器脱离限位开关，确认电机正反方向。

4．调试记录必须及时、准确、齐全。

5．调整行程开关时，必须把行程开关固定牢固。

6．进入施工现场必须正确佩戴安全帽，严禁酒后进入施工现场。

7．严禁在平台上打闹、倚栏杆休息。

8．严禁在高空作业时以抛掷方式传递工具。

9．临空面、孔洞、平台边缘必须搭设合格的脚手架，并经验收合格挂牌后方可使用。

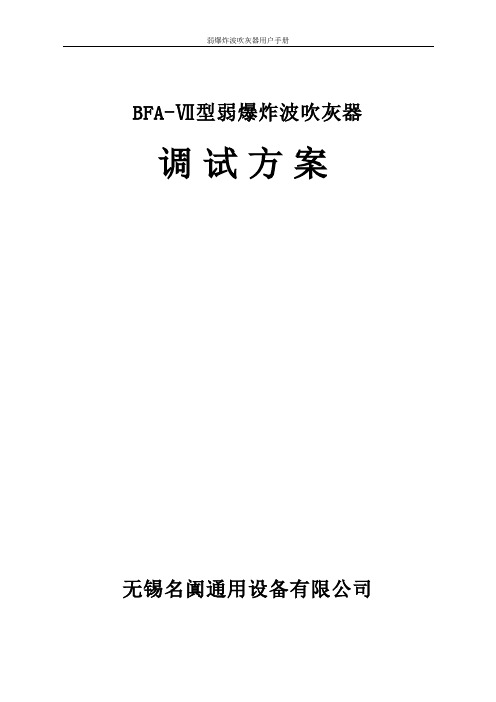

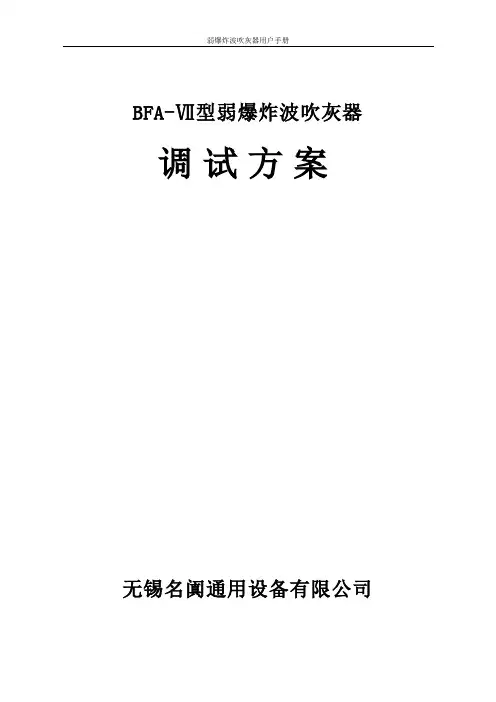

BFA-Ⅶ型弱爆炸波吹灰器调试方案无锡名阗通用设备有限公司目录一、工作原理概述 (1)二、全分布式激波吹灰系统介绍 (2)三、配套设备 (3)四、控制设备功能介绍和使用 (4)1、现场操作面板 (5)2、吹灰器使用说明 (5)3、吹灰注意事项 (6)4、检修规程 (7)5、常见故障及处理措施 (7)五、触摸屏操作说明 (7)1、主画面 (8)2、参数设定 (8)3、吹灰运行 (10)4、报警记录查询 (10)一、工作原理概述激波吹灰的基本原理比较简单：主要是使预混可燃气（例如乙炔－空气预混气）在特制的、一端连接喷管的爆燃罐内点火爆燃，产生强烈的压缩冲击波（即爆燃波）并通过喷管导入烟道内，通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。

爆燃罐每次爆燃通过喷口发射出的爆燃波有两个：首先是爆燃罐内由于爆燃造成的压力骤增而产生的热爆冲击波，而后紧跟着的则是在喷口处由压力骤降造成的物理弱爆而产生的压缩冲击波，两道冲击波之间的间隔只有8～12mS，这种紧邻的双冲击波无疑更加强化了其吹灰效果，与双层刀片的剃须刀能够将胡须剃得更干净具有异曲同工之妙。

下图是我们在喷口背后1米处实测出的双冲击波的波形图谱。

双冲击波的波形图谱这种双重的、强烈的“冲压吸拉”的交变冲击作用是弱爆吹灰器最主要、也是最重要的吹灰机理，但不是弱爆吹灰器的唯一机理，除此之外，弱爆吹灰器还存在另外三种吹灰机理：●首先是爆燃产生的高温高压气体通过喷口喷射出的高温高速射流的喷射冲击作用，这种机理与传统的喷射式吹灰器的吹灰机理基本相同，不同的是在冲击的同时还伴有高温气体对积灰的热冲击所产生的“热解”作用。

●其次，是爆燃引起受热面的激振，干松积灰和已经被冲击波松脱的高温结渣、低温板结积灰会由于振动产生的强烈的交变惯性力而脱离受热面，这与传统的振动清灰器的清灰机理是完全相同的，只不过振动清灰器的振动是通过机械运动产生的，工作时是振动几分钟至几十分钟，而弱爆吹灰器的振动则是由爆燃产生的，振动的时间很短，一般不足1秒。

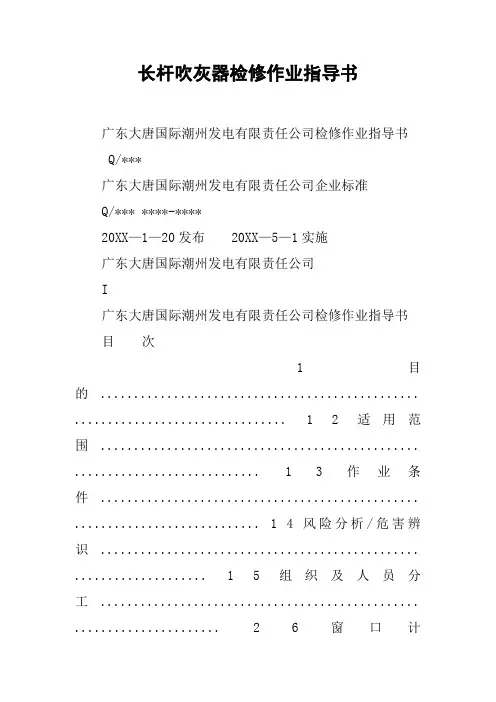

长杆吹灰器检修作业指导书广东大唐国际潮州发电有限责任公司检修作业指导书Q/***广东大唐国际潮州发电有限责任公司企业标准Q/*** ****-****20XX—1—20发布20XX—5—1实施广东大唐国际潮州发电有限责任公司I广东大唐国际潮州发电有限责任公司检修作业指导书目次1 目的 ................................................ ................................ 12 适用范围 ................................................ ............................ 13 作业条件 ................................................ ............................ 14 风险分析/危害辨识 ................................................ .................... 15 组织及人员分工 ................................................ ...................... 26 窗口计划 ................................................ ............................ 2 7 备件和工具明细 ................................................ ...................... 2 8 检修项目及工艺流程 ................................................ .................. 4 9 检修工序及质量标准 ................................................ .................. 5 10 质量记录 ................................................ .......................... 11 11 试验报告 ................................................ .......................... 12 12 完工报告单 ................................................ ........................ 13 13 设备检修不符合项处理单 ................................................ ............ 15 14 业主检修经验反馈 ................................................ .................. 16 15 承包商经验反馈 ................................................ .................... 17 16 其他 ................................................ (18)II1 目的保证吹灰器检修符合检修工艺质量要求、文明生产管理要求。

吹灰器日常维修作业指导书0. 目的规范吹灰器日常检查维护作业操作步骤，最主要的目的是确保操作人员的人身安全，其次是为提高日常检维修效率，降低人员劳动力的浪费，最终达到设备平稳运行。

1. 适用范围动力中心吹灰器日常检维修。

2. 操作程序（1）施工前准备作业人员作业前必须先到操作作好确认工作，并开具相关作业票证施工现场要先做好施工前5分钟隐患排查吹灰器系统维修，所有人员必须全部佩戴护目镜，防尘口罩，护耳器，劳保手套等吹灰器维修必须确认系统已经隔离，达到作业许可。

作业高度超过2米必须佩戴安全带（有平台的如果是临边作业也要佩戴安全带）作业现场必须拉起警戒绳，以防止无关人员擅自进入（2）施工准备人员准备（必须是具有一定先关检修经验人员）吹灰器作业人员必须都熟知维修操作步骤，掌握作业环节的危险因素，并另设具有相关经验的监护人进行监护。

工具准备序号名称数量安全检查情况备注1 梅花、叉口各2套安全检查合格2 内六角扳手2套安全检查合格3 活扳手2套安全检查合格4 铜棒刮刀2套安全检查合格5 手锤、螺丝刀各2套安全检查合格6 套把、套筒各2套安全检查合格7 管钳、手钳各2套安全检查合格8 手拉葫芦各1件安全检查合格9 手锯、凿子各2件安全检查合格10 拆卸扒子1件安全检查合格11 钢丝刷毛刷各2件安全检查合格12 油盘铁剪刀各1件安全检查合格13 游标卡尺5件2件2件安全检查合格材料准备日常检修所需材料主要是填料环，密封环，轴承，垫片，破布，松动剂等（3）检修工序拆卸前准备工作，确认现场满足检修要求（严禁带压，系统未隔离进行作业）检查填料函螺栓是否松动，根据实际情况进行填料更换（在更换填料拆卸螺栓时必须先松动背对自己一侧的，确认没有介质喷出后在松动正对自己侧的螺栓）检查阀体内部密封圈是否磨损，视情况进行更换（拆卸密封圈压盖时同样先松动背对自己一侧螺栓，确认无介质喷出，无压力之后再对其余部位进行拆除，安装密封圈紧固时必须先对角紧固，然后在一次进行紧固） 检查吹灰器小车前法兰螺栓是否松动，垫片是否损坏，根据现场情况进行更换（对吹灰器小车进行维修时，拆除零件不能随意摆放，拆卸前必须确认系统停运）对吹灰器小车内部轴承进行拆检，视情况对损坏轴承进行更换检查吹灰枪是否弯曲，对磨损变形部位进行修复，如变形严重需外委校直后方可回装。

吹灰器使用操作（一）操作流程1、打开乙炔气瓶阀；查看气体参数是否如下表所示：序号项目参数备注1 乙炔压力（Mpa）0.10-0.15 充气状态下的压力表示数2 压缩空气压力（Mpa）0.15-0.25 指工作状态下的压力表示数2、观察乙炔气瓶内的压力，若低于0.3Mpa，则更换该气瓶；3、观察气瓶减压阀后压力是否大于等于0.15MPa如否，则应调整至0.1 MPa-0.15MPa；调试设计参数为0.13Mpa；4、打开DCS操作界面，系统进入运行监控界面；5、点击每一路，显示状态出现，则说明开始自动进行吹灰作业；6、吹灰完毕，关闭乙炔气瓶和压缩空气阀；7、锅炉启动前应开启防积水积灰总阀，锅炉停运后关闭。

（二）单路变量设置当需要自行设置运行参数时，按如下步骤操作：1、点击系统初始界面中的“变量设置”按钮，系统即自动进入运行参数设置界面。

2、在系统参数允许的范围内，根据需要选择参与吹灰作业的吹灰点、各路的运行参数。

调试参数如下所示：序号点火持续时间（S）充气时间（S）炮前吹扫时间（S）炮尾吹扫时间（S）炮数第1路 2 6-15 15 15 1 第2路 2 6-15 15 15 1 第3路 2 6-15 15 15 1 第4路 2 6-15 15 15 1 第5路 2 6-15 15 15 1 第6路 2 6-15 15 15 1 第7路 2 6-15 15 15 1 第8路 2 6-15 15 15 1 第9路 2 6-15 15 15 1注意：以上为调试参数，运行后可根据现场锅炉积灰情况来设定充气时间、吹灰次数，但充气时间不得低于6秒。

（三）注意事项1、控制柜电源在正常情况下应始终保持开启状态；2、乙炔稳压减压模块及空气稳压减压模块已调好，不可擅动(即乙炔稳压阀和空气稳压阀不需要调节)；3、乙炔气瓶周围5米内严禁明火；4、应经常检查乙炔胶管及其接嘴处、乙炔气瓶及其减压阀是否漏气；5.当发现乙炔瓶内压力低于0.3MPa时应及时更换。
