固体激光器原理及应用固体激光器是一种使用固态材料作为工作介质，利用吸收外部能量激发材料内部电子跃迁产生激光的器件。
其原理基于材料内部的电子能级结构，通过能量输入使电子能级发生跃迁，产生一束高强度、窄谱线、准单色的激光束。
固体激光器具有激光输出稳定、寿命长、重复频率高、输出功率大等优点，因此在许多领域有着广泛的应用。
固体激光器的工作原理可以分为三个基本步骤：激发、放大和输出。
首先，通过能量输入使材料内部的电子从基态跃迁至激发态，形成一个激发态的粒子团。
其次，通过适当的增益介质，激发态粒子发生受激辐射过程，产生激光并且放大。
最后，通过激光输出装置将激光束从增益介质中输出。
固体激光器的工作介质一般是由具有合适外加激励源的能级结构的晶体或玻璃组成。
常用的材料有Nd:YAG（氧化钇铝铈钕）、Nd:YLF（钇铝石榴石）、Nd:YVO（钇钕钒酸盐）和Ti:sapphire（蓝宝石）等。
这些材料具有良好的耐热性、光学性能和谐振特性。
固体激光器的应用相当广泛。
在科学研究领域，固体激光器常用于物理、化学、生物学等学科中的实验室研究。
其高可靠性和稳定性使其成为激光生物学、光谱学和光物理学等领域的基础工具。
此外，固体激光器在通信领域也有着重要的地位。
特别在光纤通信系统中，固体激光器可以作为光源产生高质量的激光信号，用于传输和接收数据。
固体激光器还在制造业中得到广泛应用。
例如，固体激光器在激光切割、焊接和打标等加工过程中发挥着重要角色。
其高功率和高能量脉冲使其成为材料切割和焊接的理想工具。
此外，固体激光器还可以应用于材料精细处理、纳米加工和激光显微技术等领域，为制造业提供了更加高效和精确的加工手段。
此外，固体激光器还用于医疗领域。
例如，激光手术中使用的激光刀就是一种固体激光器。
固体激光器可以提供高能量和高精确性的激光束，用于切割、热凝固和热疗等医疗操作。
它在眼科手术、皮肤整形和癌症治疗等领域中有着广泛应用。
总之，固体激光器以其稳定的输出功率、高效的能量转化和丰富的应用领域而受到广泛关注和应用。
固体激光器的原理及应用1.激活剂：固体激光器使用的激活剂通常为晶体或玻璃，其中掺杂了能量水平分布较宽的物质，如三价离子或四价离子等。
激活剂材料的选择取决于所需的激光波长和特定应用。
2.激发系统：通常使用光源来激发激活剂中的原子。
常见的激发方式包括光闪烁法、电子束激发法和光泵浦激发法。
通过这些激发方法，激发剂吸收光子能量，电子跃迁到激活态。
3.受激辐射：当激活剂中的元激发态处于足够的能级时，它们可以通过受激辐射过程发射光子。
这些光子的能级和相位与刺激光子的相同，也就是说，它们是同相且具有相同的波长和频率。
这样一来，受激辐射形成一个激光。
4.光反馈：激活剂中的光子在传播时经过光学谐振腔，其中包含两个镜子，一个是高反射镜，另一个是半透镜。
高反射镜反射大部分激光光子，使得光子在腔内来回传播。
半透镜透过一小部分激光光子，从而产生输出激光。
1.科学研究：固体激光器在科学研究领域中被广泛应用，例如用于制造实验所需的高能量激光束，用于研究宇宙、物质结构和基本粒子等领域。
2.医疗：固体激光器被用于医学领域中的手术和治疗过程。
例如，激光切割术、激光去除表皮术和激光治疗癌症等。
3.通信：固体激光器可用于光纤通信系统中。
其优点包括高功率、高效能和高数据传输速度，使其成为光纤通信的理想激光源。
4.材料加工：固体激光器可用于材料加工，如激光切割和激光焊接等。
由于其高能量密度和可控性，这些激光器可以精确地加工各种材料，包括金属、塑料和陶瓷等。
5.军事应用：固体激光器在军事领域中具有重要的应用，例如激光制导武器、激光测距仪和激光干涉测量等。
总的来说，固体激光器具有高能量密度、高效能、高重复频率和稳定的输出特性，因此在科学研究、医疗、通信、材料加工和军事等领域有着广泛的应用。
随着技术的发展，固体激光器在不同领域的应用前景将进一步拓展。
激光器的分类介绍激光器是一种产生聚集一束光的装置，其主要特点是具有极高的单色性、方向性和相干性。
激光器广泛应用于医学、通信、制造、科学研究等领域。
根据原理和应用的不同，激光器可以分为多种类型。
下面将对常见的激光器分类进行介绍。
1.固体激光器固体激光器是利用其中一种固态材料产生激光的装置，通常包括晶体激光器和玻璃激光器。
其中，晶体激光器利用激活态离子在晶体内部的能级跃迁发射激光，常见的晶体有Nd:YAG晶体、Nd:YVO4晶体等；而玻璃激光器则是利用包含稀土离子（如Nd、Er）的玻璃产生激光。
固体激光器具有高效率、长寿命、较高的功率输出等优点，广泛应用于医学激光手术、材料加工等领域。
2.气体激光器气体激光器是利用气体的分子、原子激发态跃迁产生激光的装置，常见的气体激光器有氦氖激光器、氩离子激光器等。
氦氖激光器（He-Ne激光器）是最早发展起来的激光器之一，主要用于教学演示、测量和光学仪器中；而氩离子激光器则具有较高的功率输出和较宽的光谱范围，适用于多种应用领域，如材料加工、光刻、医学等。
3.半导体激光器半导体激光器是利用半导体材料，通过注入电子与空穴的复合辐射出激光的装置。
半导体激光器具有体积小、功率效率高、寿命短、驱动电流低等优点，广泛用于信息通信、光存储、激光打印等领域。
另外，半导体激光器还可以通过堆积多个激光二极管，形成多模或多波长激光，提高输出功率和多功能应用。
4.准分子激光器准分子激光器是利用被激发态分子在材料内部的能级跃迁产生激光的装置。
其中，较常见的准分子激光器是二氧化碳激光器（CO2激光器），通常工作在中红外光谱区域，广泛应用于工业加工（切割、焊接）、医学手术、测量等领域。
此外，还有氟化氢激光器（HF激光器）、分子氮激光器等。
5.光纤激光器光纤激光器是利用光纤内的激光表面反射和倍增效应产生激光的装置。
光纤激光器的输出光束质量好，功率密度高，可以实现对光束的精细调控和方向性扩展。
光纤激光器具有高可靠性、耐用性强等特点，广泛应用于通信、材料加工、医学等领域。
固体激光器及其应用
固体激光器是一种使用固体材料作为激光介质的激光器。
它通常由一个激活剂（通常是稀土元素）和一个基质组成。
当激活剂受到外部能量激发时，它会释放出光子并与基质中的原子相互作用，从而产生激光。
固体激光器具有以下一些特点：
1. 高功率输出：固体材料具有较高的能量存储密度，可以实现高功率激光输出。
2. 长寿命：固体材料的寿命通常较长，可以连续工作数千小时。
3. 较低的散射损耗：固体材料通常具有较小的散射损耗，可以实现高效的激光转换。
4. 宽波长范围：固体材料可以实现从紫外到近红外等多个波长范围的激光输出。
固体激光器有广泛的应用领域，包括但不限于以下几个方面：1. 切割和焊接：固体激光器可以产生高功率激光束，用于金属切割和焊接工艺。
2. 材料加工：固体激光器可以用于玻璃、陶瓷、塑料等材料的微加工，如打孔、刻字等。
3. 医学领域：固体激光器可用于激光手术、激光治疗、激光诊断等医学应用。
4. 科研实验：固体激光器可用于物理学、化学等科研领域的实验研究，如光谱分析、原子冷却等。
5. 通信和雷达：固体激光器可以用于光纤通信、激光雷达等领域，实现高速数据传输和距离测量。
总而言之，固体激光器具有高功率、长寿命和宽波长范围等优点，其应用领域十分广泛，包括材料加工、医学、科研等多个领域。
固体激光器的原理与应用固体激光器是一种利用固态材料作为激光介质的激光器。
它通过在固体介质中注入能量，激发材料内部的激活态粒子的跃迁，产生特定波长和相干性很强的光束。
固态激光器具有高效率、高功率、高可靠性和较长的寿命等优点，被广泛应用于科学研究、医学、材料加工、光通信等领域。
固体激光器的工作原理可以简单描述为以下几个步骤：1. 产生激活态：固体激光器中使用的材料通常是由能级结构比较复杂的晶体或玻璃材料，例如Nd:YAG（钕：铝石榴石）晶体。
这些材料中的掺杂离子（如钕离子）被外部能量（例如光或电）激发，电子会从基态跃迁到较高能级的激活态。
2. 跃迁过程：激发态的离子会在非常短的时间内经历自发辐射跃迁，从能量较高的激发态回到能量较低的激活态，发出光子。
这个跃迁过程的能量差就对应着激光器的波长。
3. 反射：在材料两端镀有高反射镜和半反射镜，高反射镜可以使激光光束反射回材料，而半反射镜可以放出一部分激光光束。
4. 光增强：当激光光束通过激活态的材料时，会诱发更多的离子跃迁，产生更多的光子。
这个过程叫做光增强，光子数目可以指数级增加。
5. 输出激光：一部分光通过半反射镜射出，形成一束可见激光光束。
这个激光光束具有相干性好、方向性强、能量集中等特点。
固体激光器具有广泛的应用领域，以下是其中一些重要的应用：1. 科学研究：固体激光器在科学研究中扮演了重要的角色，例如用于光学测量、激光光谱学、光学材料研究等。
激光的高相干性和高功率使得这些应用成为可能。
2. 医学：固体激光器在医学领域有多种应用，例如激光医疗和激光手术。
激光可以用于治疗疾病、进行手术切割、癌症治疗等。
激光的高能量和精确性使得医生可以更好地进行操作。
3. 材料加工：固体激光器也被广泛应用于材料加工领域，例如激光切割、激光焊接、激光打标等。
激光的高能量密度可以使得材料瞬间加热，达到加工的目的，比传统加工方法更加精确和高效。
4. 光通信：固体激光器在光通信中扮演了重要的角色。
固体激光器及其应用 pdf固体激光器是一种基于固体材料作为激光介质的激光器。
由于其高效能、高可靠性和长寿命等优势，固体激光器在科学研究、医学、工业加工和军事等领域有着广泛的应用。
首先，固体激光器在科学研究领域具有重要地位。
固体激光器能够提供大功率和高频率的激光输出，这使其在物理学、化学、生物学和材料科学等领域的实验研究中得到广泛应用。
例如，在激光光谱学中，固体激光器能够提供具有高分辨率和短脉冲宽度的激光源，用于物质的光谱分析和结构研究。
其次，固体激光器在医学领域有着重要的应用。
固体激光器能够提供高功率的激光输出，用于医学诊断和治疗。
例如，在眼科中，固体激光器被广泛应用于激光角膜成形术（LASIK）和白内障手术等眼部疾病的治疗。
此外，固体激光器还可以用于皮肤病的治疗，如激光去斑、激光脱毛等，具有非接触性和无创伤性的特点。
此外，固体激光器在工业加工领域也扮演着重要角色。
固体激光器能够提供高功率和较小的光斑，用于金属和非金属材料的切割、焊接和打标等加工过程。
固体激光器的高功率和高效率使其在工业生产线上得到广泛应用，提高了生产效率和加工精度。
例如，在汽车制造和航空航天领域，固体激光器被应用于金属零件的切割和焊接，提高了制造质量和工艺效率。
最后，固体激光器在军事领域扮演着重要角色。
固体激光器因其稳定性和可靠性被广泛应用于军事激光系统，如激光导引弹和武器防御系统。
固体激光器的高激光输出能够实现远距离精确打击目标，对军事作战具有重要意义。
综上所述，固体激光器因其高功率、高效率和高可靠性的特点，在科学研究、医学、工业加工和军事等领域有着广泛的应用。
随着科学技术的发展和固体激光器技术的不断改进，相信固体激光器在未来的应用领域中会发挥更加重要的作用。
激光器的分类介绍激光器是一种能够产生具有高度一致性和同步性的激光光束的器件。
根据激光器的工作原理、激光器的波长、激光器的应用领域等不同方面的分类，下面将对激光器进行详细的介绍。
一、根据激光器的工作原理进行分类1.固体激光器：固体激光器是利用外部能量源（例如闪光灯、激光二极管）激励激光介质（例如Nd:YAG、Nd:YVO4）产生激光的一种激光器。
固体激光器具有高效率、高能量、高品质光束等特点，在军事、医学、科研等领域有广泛的应用。
2.气体激光器：气体激光器是利用放电激励稀薄气体分子产生粒子数密度高、能级分布宽的激光介质，然后通过光学共振腔将产生的激光进行放大和聚束。
常见的气体激光器有氦氖激光器、CO2激光器等，广泛应用于科研、测量、医学和工业等领域。
3.半导体激光器：半导体激光器是利用半导体材料在电流或者注入光子的作用下产生受激辐射所形成的激光。
其特点是体积小、效率高、功率低、寿命短等，被广泛应用于光通信、激光打印、激光显示等领域。
4.液体激光器：液体激光器采用液体介质作为激光介质进行激光产生。
液体激光器相比固体激光器和气体激光器具有较高的能量、频率较宽、调谐范围较大等特点，在科研和工业领域有着广泛的应用。
二、根据激光器的波长进行分类1.可见光激光器：可见光激光器产生的激光波长在400~700纳米之间，能够被人眼所感知。
可见光激光器广泛应用于激光显示、激光打印、激光医学等领域。
2.红外激光器：红外激光器产生的激光波长在700纳米到1毫米之间，是不可见光。
红外激光器在通信、材料加工、医学、军事等领域有广泛的应用。
3.紫外激光器：紫外激光器产生的激光波长在10纳米到400纳米之间，也是不可见光。
紫外激光器在微加工、光致发光、光解离等领域有重要的应用。
三、根据激光器的应用领域进行分类1.医学激光器：医学激光器广泛应用于激光治疗、激光手术等医学领域，例如激光照射可以刺激细胞增殖、促进伤口愈合，还可以用于激光石化术、激光治疗静脉曲张等。

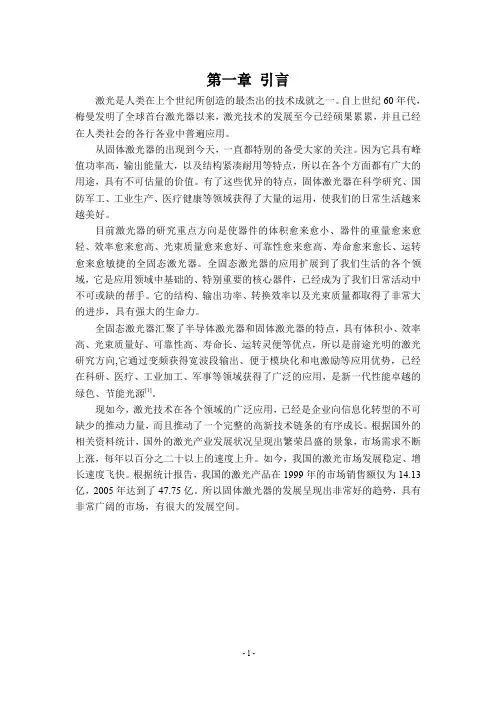

第一章引言激光是人类在上个世纪所创造的最杰出的技术成就之一。
自上世纪60年代，梅曼发明了全球首台激光器以来，激光技术的发展至今已经硕果累累，并且已经在人类社会的各行各业中普遍应用。
从固体激光器的出现到今天，一直都特别的备受大家的关注。
因为它具有峰值功率高，输出能量大，以及结构紧凑耐用等特点，所以在各个方面都有广大的用途，具有不可估量的价值。
有了这些优异的特点，固体激光器在科学研究、国防军工、工业生产、医疗健康等领域获得了大量的运用，使我们的日常生活越来越美好。
目前激光器的研究重点方向是使器件的体积愈来愈小、器件的重量愈来愈轻、效率愈来愈高、光束质量愈来愈好、可靠性愈来愈高、寿命愈来愈长、运转愈来愈敏捷的全固态激光器。
全固态激光器的应用扩展到了我们生活的各个领域，它是应用领域中基础的、特别重要的核心器件，已经成为了我们日常活动中不可或缺的帮手。
它的结构、输出功率、转换效率以及光束质量都取得了非常大的进步，具有强大的生命力。
全固态激光器汇聚了半导体激光器和固体激光器的特点，具有体积小、效率高、光束质量好、可靠性高、寿命长、运转灵便等优点，所以是前途光明的激光研究方向,它通过变频获得宽波段输出、便于模块化和电激励等应用优势，已经在科研、医疗、工业加工、军事等领域获得了广泛的应用，是新一代性能卓越的绿色、节能光源[1]。
现如今，激光技术在各个领域的广泛应用，已经是企业向信息化转型的不可缺少的推动力量，而且推动了一个完整的高新技术链条的有序成长。
根据国外的相关资料统计，国外的激光产业发展状况呈现出繁荣昌盛的景象，市场需求不断上涨，每年以百分之二十以上的速度上升。
如今，我国的激光市场发展稳定、增长速度飞快。
根据统计报告，我国的激光产品在1999年的市场销售额仅为14.13亿，2005年达到了47.75亿。
所以固体激光器的发展呈现出非常好的趋势，具有非常广阔的市场，有很大的发展空间。
第二章激光与激光器2.1激光2.1.1激光（LASER）它是指在受激辐射的作用下把光变强的现象，英语称号为Laser。
第一章引言激光是人类在上个世纪所创造的最杰出的技术成就之一。
自上世纪60年代，梅曼发明了全球首台激光器以来，激光技术的发展至今已经硕果累累，并且已经在人类社会的各行各业中普遍应用。
从固体激光器的出现到今天，一直都特别的备受大家的关注。
因为它具有峰值功率高，输出能量大，以及结构紧凑耐用等特点，所以在各个方面都有广大的用途，具有不可估量的价值。
有了这些优异的特点，固体激光器在科学研究、国防军工、工业生产、医疗健康等领域获得了大量的运用，使我们的日常生活越来越美好。
目前激光器的研究重点方向是使器件的体积愈来愈小、器件的重量愈来愈轻、效率愈来愈高、光束质量愈来愈好、可靠性愈来愈高、寿命愈来愈长、运转愈来愈敏捷的全固态激光器。
全固态激光器的应用扩展到了我们生活的各个领域，它是应用领域中基础的、特别重要的核心器件，已经成为了我们日常活动中不可或缺的帮手。
它的结构、输出功率、转换效率以及光束质量都取得了非常大的进步，具有强大的生命力。
全固态激光器汇聚了半导体激光器和固体激光器的特点，具有体积小、效率高、光束质量好、可靠性高、寿命长、运转灵便等优点，所以是前途光明的激光研究方向,它通过变频获得宽波段输出、便于模块化和电激励等应用优势，已经在科研、医疗、工业加工、军事等领域获得了广泛的应用，是新一代性能卓越的绿色、节能光源[1]。
现如今，激光技术在各个领域的广泛应用，已经是企业向信息化转型的不可缺少的推动力量，而且推动了一个完整的高新技术链条的有序成长。
根据国外的相关资料统计，国外的激光产业发展状况呈现出繁荣昌盛的景象，市场需求不断上涨，每年以百分之二十以上的速度上升。
如今，我国的激光市场发展稳定、增长速度飞快。
根据统计报告，我国的激光产品在1999年的市场销售额仅为14.13亿，2005年达到了47.75亿。
所以固体激光器的发展呈现出非常好的趋势，具有非常广阔的市场，有很大的发展空间。
第二章激光与激光器2.1激光2.1.1激光（LASER）它是指在受激辐射的作用下把光变强的现象，英语称号为Laser。
2.1.2激光产生的条件激光产生的条件有三个：1)具备能够实现能级跃迁的工作介质，叫做激活介质，它能让上、下两个能级之间处于粒子数反转的状态；2)有提供光反馈的光学谐振腔，其作用一是延长工作物质的长度，使工作物质进行持续的受激辐射，达到给光子加速这个目标；二是能够对于激光的发射方向进行干涉现象；三是对于输出的波长进行控制。
3）有能够使工作物质从低级向高级转化所需要的能量，从而能够使得激光达到发生的条件。
2.1.3激光的特性激光产生的机理与普通光源的发光有区别，所以激光具备不同于普通光的特性：高度的方向性、单色性、相干性和高亮度[2]。
单色性是指光的强度依照其频率进行排列的方式。
这个指标可以通过频谱分布的宽度进行衡量，频谱越宽，说明其性能越差。
方向性是指光能够按照要求在某个位置进行分布。
这样我们就可以使光在很远的距离也能够有很高的强度，这是光传播距离的指标，方向性越好，说明其照射的距离越远。
单色亮度是衡量光源的发光能力的指标，它的物理意义是单位截面、频宽和立体角内，光源的发射功率。
2.2激光器的发明与发展上世纪20年代，Albert Einstein的光子受激辐射原理为激光的出现提供了巨大的帮助，这个原理是指处于高能态的光子受到低能态的光子作用，转变成低能态，并且产生第二个，同之前的光子一起发射[3]。
1951年，汤斯提出了微波激射器的概念。
1954年，美国科学家汤斯和俄国科学家普罗霍罗夫得到了氨分子的粒子束发转现象，不久之后他们又发现了微波的受激发射。
1956年，荷兰物理学家Bloembergen创造了通过光泵浦三能级原子系统能够将粒子束进行反向排列的概念。
1958年，美国物理学家Schawlow和Townes通过谐振腔的作用得到了激光器以及俄国科学家普罗霍罗夫也研制成功了振荡器和放大器，这两个发明对于激光的发现提供了非常伟大的帮助。
1960年，在前人激光理论基础上，美国物理学家Maiman研发了全球首台激光器。
1965年，人类历史上首台CO2激光器在美国被顺利研发成功，这是有史以来世界上首台可以生产大功率的激光器。
紧接着两年后X射线激光器也被顺利的研发出来。
现在我们生活的各个领域对激光技术基本上都有普遍的运用。
而对于我国激光器具体的研制成功的发展情况，由下表2.1可以清晰的看到：2.3激光器的类型自上世纪60年代激光器发明至今，有关这方面的科学技术已经得到了很大的进步，现在各行各业都有激光技术的成功运用。
激光器的类型较多，我们可以遵循以下的分类手段将其类别：1）工作物质：按照这种方式我们可以将其主要分为固体、气体、染料、半导体、光纤以及自由电力等六种激光器。
2）激励方式：按照这种方式可以将其分为光泵式、化学以及核泵浦三种激光器[4]；3）运转方式：按照这种方式可以将其分为连续、单脉冲、锁模以及可调谐等四类激光器。
4）按输出波长的长度为标准来对其进行区别，包括红外激光器、可见激光器、紫外激光器和X射线激光器四类。
如下表2.2所示：表2 .2 激光器的分类分类方式工作物质激励方式运转方式输出波长气体激光器固体激光器 半导体激光器染料激光器 光泵式激光器核泵浦激光器 化学激光器化学激光器 其他激光器连续激光器单次脉冲激光器 锁模激光器可调谐激光器 红外激光器可见激光器 紫外激光器 X 射线激光器第三章固体激光器3.1固体激光器的工作原理和基本结构这种激光器的作用原理是工作物质通过能量吸收后达到激发态，为了能够使得粒子束反转以及保持这种状态提供体检，进而使得光放大然后输出。
这类激光器的结构如下图3.1所示：1）工作物质aa工作物质是激光器能够产生作用不可缺少的关键构成成员，它包括激活粒子和基质两种构成成分。
激光中的很多重要的性能参数都是由激活粒子能级构造作用而成，基质主要是对物质的性能产生影响。
2）泵浦系统泵浦系统工作的时候需要的前提工作条件有两个必要条件：一是泵浦的发光效率一定要满足系统的运行；二是对于受激辐射光的属性一定要和工作物质的光谱属性相一致。
我们还有经常使用的泵浦源有：太阳能、惰性气体等和激光二极管等。
现在惰性气体是最经常使用的泵浦源，而在小型的功率器件中太阳能这类的泵浦源经常用到，现在我们在这方面的技术正在朝着LD泵浦的方向迈进，它的优良特点比较明显：具有很强的光转换率、功率大、稳定性好、安全可靠、使用时间长以及体积小等，现在它已经是固体激光发展中最有发展前景的泵浦源。
LD激光器可以分为端面、侧面、边面以及混合泵等分类形式[5]，图3.2为端面和侧面的泵浦结构图。
3）聚光系统该部分主要有以下两个功能：首先是把工作物质和泵浦系统结合起来；第二个功能则是对于工作物质的光密度排列方式起着决定作用，进而可以对光束的各种参数性能指标进行干扰。
聚光腔内由工作物质以及泵浦源组成，所以泵浦的性能好坏影响程度主要受到聚光腔的影响。
现在一些比较小的固体激光器常常采用如图3.3所示的椭圆形腔。
图3.3 椭圆形聚光腔4）光学谐振腔反射镜是固体激光器非常重要的构成成员，反射镜的主要作用是通过保持激光的连续振荡形式来完成激光发生，而且对于光束的振动方向以及频率予以约束，从而达到激光的高性能指标参数。
5）冷却与滤光系统这一部分是激光器中最不可或缺的辅导设备。
由于固体激光器在发生作用时容易造成非常剧烈的热效应，故一般必须使用冷却的方法。
为了使得激光器和其他构件的安全，我们一般都是通过对工作物质、泵浦系统以及聚光腔的降温冷却来实现对其的保护作用。
现在的冷却有液体、气体和传导三种方法，但是液体冷却法是现在最喜欢使用的一种。
在高单色性能的光获取过程中，滤光系统起了重要的作用，它的作用原理是能够把泵浦光中的大部分或者有影响的光能够成功的去除，从而能够获得高单色性能的光。
3.2典型的固体激光器随着这类技术多年的成长积累，现在固体激光器的类型更是各种各样都有，但是我们最经常使用的主要还是泵浦源为红宝石、掺钕钇铝石榴石和二极管的固体激光器以及可调谐固体激光器等这几类。
3.2.1红宝石激光器（Cr3+:Al2O3）红宝石是掺有少量Cr3+离子的蓝宝石（Al2O3），红宝石激光器的工作物质是红宝石晶体（Cr3+:Al2O3）, 其中Cr3+是发光的激活粒子，它属于三能级系统，决定着输出激光的光谱特性；而Al2O3是基质晶体[6]。
如下图3.4为红宝石中铬离子的能级结构。
a 这类激光器具有如下的优点：1）激光器机械硬度大、稳定性较好，能够接受功率密度较大的激光，而且生产的光的尺寸也较大；2）使用时间长，内存大，能够有大能量的激光发射；3）激光频谱较大，能够轻易的获得高能量的单膜；4）它的性能稳定、可以输出波长为400~760nm 的光。
在我们实际的工程领域，这类激光器具有较好的市场，因为大多数的传感器能够响应的波长在可见光处，并且很多的稀土类四能级的工作波长也都是处于400~760nm附近。
当然任何事物都有两面性，它也难免会有缺点：首先它是三能级的构造，因此它所需要构建的阈值较大；其次红宝石的特性目标对于温度非常的敏感；然后，对于它的激发频率比较低，这就导致了它能够长时间的工作；发散角输出通常在三到十毫弧这个范围内，稍微偏大。
如下图3.5所示，这是我国首台红宝石激光器，这台激光器在光的激发形式上，处于世界级领先水平。
3.2.2掺钕钇铝石榴石激光器（Nd3+:YAG）这类是四能级系统的激光器，它的工作效率较高，使用时间长以及工作的阈值较低，输出的波长较低，所以能够长时间的进行工作。
它的结构与前面那种激光器的构造根本上是一致的。
由于它的工作物质和与其对应的光泵不同，所以能够实现长时间的工作。
这类激光器的晶体是以YAG为基础材质，混入适当的Nd3+共同组成了晶体结构。
这种晶体有许多优良特性，例如：热的传导效率较快，这样就对激光器的连续工作创造了非常好的基础；三价稀土离子的钇铝石榴石晶体具有1970℃的熔点，能够承受较大的辐射；它的荧光宽度仅为6.5cm，所以它的工作阈值较小；荧光量子的工作效率可近似接近于1，成为了现在的固体激光器内极其优秀的工作物质。
它通常把氪灯当作是泵浦光源。
氪灯与氙灯的构造基本相同，区别是它的灯管内充有大气压为2到4的氪气。
该一类晶体是属于四级能系统，它能够通过荧光发射而产生激光以及三价的稀土离子，图3.6所示为该类激光器的能级构造图。
在实现4F3/2－4I11/2、4F3/2－4I13/2、4F3/2－4I9/2能级间跃迁时，生成了三条不同的荧光谱线，由下图3.6所示，其中1.06um的谱线能量要比其它两条的大。
所以1.06um首先达到阈值形成激光振荡。
Nd:YAG能级结构图3.6 33.2.3掺铒钇铝石榴石激光器（Er:YAG）最近几年，由于这类激光器的波长比较独特，引起了科学家的广泛关注，并且在医学应用方面也取得了较大的应用，对于未来的发展有很好的前景。
