耳机电路图
耳机最容易损坏的是耳机线，有能力自己更换耳机线的用户，可以拆开导线自己修复耳机。
自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。
耳机线全长2.2米，中间有调音器，内带咪头。
插头为2个3.5毫米的立体声插头，一个是喇叭插头，一个是麦克风插头，喇叭插头为黑色，麦克风插头为红色。
编织线直径3.7毫米，长度2米，弹簧线直径3.0毫米，压缩长度20厘米，拉长长度35厘米，耳机线全长2.2米。
耳机线的引出线分别为金色、红色和绿色，其中金色接左右声道喇叭的公共线，绿色线接做声道，红色线接右声道！将调音器调到最下面，也就是音量调整到最大，然后用万用表测量金色引出线与红色引出线之间，电阻大约500欧姆，测量金色引出线与绿色引出线之间，电阻也大约是500欧姆。

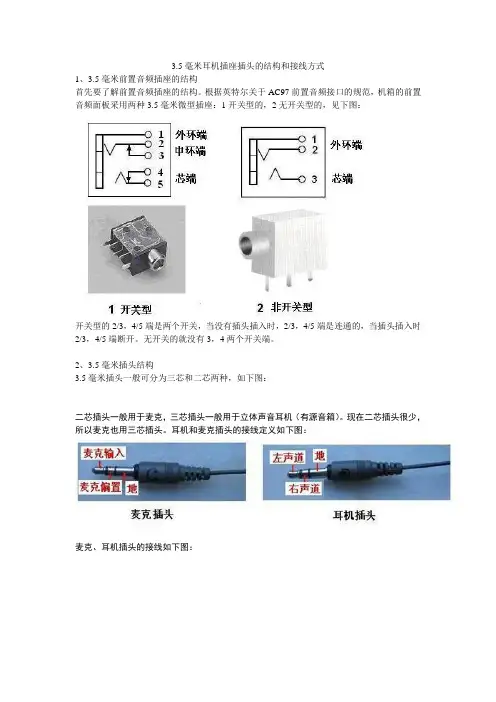

35毫米耳机插座插头的结构和接线方式3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
3.5mm四芯五线⼿机⽿机插头更新
⼿边四个三星⼿机⽿机，插头部分线拆断了。
下⾯将改造⽅法介绍，分享：
1.⼿机⽿机线路原理如下：
2.到淘宝⽹上购了插头：四芯五线⼿机⽿机插头：
3.改造：
⾃⼰动⼿要有这些⼯具，
焊接锡线；焊接烙铁；热缩管（卖家附件）
将插头外壳，热缩管套好，将漆线⽤打⽕打烧去，留下铜丝线⽤焊锡预焊。
再以次将五线分别焊上：（左右声道两线合并与⼀根）。
焊接好后，将⼩热缩管套⼊，⽤打⽕机微热，焊接外层，再套⼊⼤热缩管，并热缩。
装好外壳。
改造后效果如下图：可惜⽐原件⼤了点，有点不协调，不过⽤起来顺⼿的。
补充：⼿机的⽿机（包括线控⽿机）就是四极的这种。
这种由于触点定义的不⼀样，存在较⼤的兼容问题。
虽然都是3.5mm直径的，看似标准、貌似通⽤，实际上是不通⽤的。
⾸先，触点的顺序是不⼀样的。
假设从插头顶端开始、到插头根部接线处顺序定义为A、B、C、D：
* ⼀般⼿机（包括Nokia、ＯＰＰＯ、以前的三星）A、B、C、D次序：L、R、MIC、GND
* ⼩⽶、iPhone、HTC、LEPHONE、这⼀两年出的三星等A、B、C、D次序：L、R、GND、MIC
(L左声道 R右声道 GND接地 MIC麦克风)。
3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
