《采暖工程》PPT课件
目前工程中散热器连接多采用图示中后三种方式，即下供下回双管同 程式、水平单管系统、下供下回双管异程式。
采暖系统安装介绍
1.1采暖系统组合方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
1.6 计算规那么
管道安装
• 管道材质及连接方式
• 焊接连接： • 当有以下情况时采用焊接连接： • A、无缝钢管； • B、焊接钢管管径＞32mm的采暖管道； • C、室外采暖管道； • 螺纹连接： • 焊接钢管管径≤32mm时； • 采用镀锌钢管管径≤100mm时应采用螺纹连接； • 法兰连接： • 法兰连接适应条件： • A、当采暖热媒为110~130摄氏度时，管道可拆卸件应使用法兰
散热器安装
扁管式散热器、光排管式
钢制柱式散热器
散热器安装
钢制板式散热器
扁管散热器
散热器安装
光排管散热器
采暖系统安装介绍
1.1供水方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
1.6 计算规那么
膨胀水箱安装
• 膨胀水箱用于容纳系统中水因温度变化而引起的膨胀水量、恒定 • 系统的压力和补水，在重力循环上供下回系统和机械循环下供上
按散热器在立管中连接方式——顺流式、跨越 式。
采暖系统组成
由以下局部组成： 主立管、水平干管、支立管、散热器横支管
、散热器、排气装置、阀门。
热水由入口经主立管、供水干管、各支立管 、散热器供水支管进入散热器，放出热量后经 散热器回水支管、立管、回水干管流出系统。
采暖系统安装介绍
1.1采暖系统组合方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
采暖系统安装介绍
1.1采暖系统组合方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
1.6 计算规那么
管道安装
• 管道材质及连接方式
• 焊接连接： • 当有以下情况时采用焊接连接： • A、无缝钢管； • B、焊接钢管管径＞32mm的采暖管道； • C、室外采暖管道； • 螺纹连接： • 焊接钢管管径≤32mm时； • 采用镀锌钢管管径≤100mm时应采用螺纹连接； • 法兰连接： • 法兰连接适应条件： • A、当采暖热媒为110~130摄氏度时，管道可拆卸件应使用法兰
散热器安装
扁管式散热器、光排管式
钢制柱式散热器
散热器安装
钢制板式散热器
扁管散热器
散热器安装
光排管散热器
采暖系统安装介绍
1.1供水方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
1.6 计算规那么
膨胀水箱安装
• 膨胀水箱用于容纳系统中水因温度变化而引起的膨胀水量、恒定 • 系统的压力和补水，在重力循环上供下回系统和机械循环下供上
按散热器在立管中连接方式——顺流式、跨越 式。
采暖系统组成
由以下局部组成： 主立管、水平干管、支立管、散热器横支管
、散热器、排气装置、阀门。
热水由入口经主立管、供水干管、各支立管 、散热器供水支管进入散热器，放出热量后经 散热器回水支管、立管、回水干管流出系统。
采暖系统安装介绍
1.1采暖系统组合方式 1.2 管道安装 1.3 散热器安装 1.4 设备及附件安装 1.5 施工图识读
采暖工程(教学习培训课件)
4—回水管路 5—膨胀水箱
在水的循环流动过程中，由于锅炉中的热水与散热器内的冷水存在着温度差， 形成一定的容重差值，该容重差便是促使水在系统中循环的动力，所以该 系统称为自然循环热水供暖系统或重力循环热水供暖系统。
2020/1/17
第2章 采暖工程
2. 自然循环热水供暖系统中应注意的几个问题
（1）排气问题 在自然循环上供下回式热水供暖系统中，可以通过在供水总立管最上部设置水 箱排气。同时，系统的水平干管必须有向膨胀水箱方向上升的坡向，其坡度为 0.5％~1％。散热器支管也应沿水流方向设置下降坡度，坡度置为1％，以便于 空气可以逆水流方向聚集到膨胀水箱中排出。
第2章 采暖工程
567 4 3
（3）单、双管混合式系统
1
2
水平双线单管式供暖系统
1—供水干管 2—回水干管 3—双线水平管4—散热器 5—截止阀 6—节流孔板 7—调节阀
2020/1/17
优点：当楼层过度时，可避免双管式 的垂直失调问题；可避免单管顺流式 的散热器支管管径过大的缺点。
第2章 采暖工程
集中供暖系统----可以满足多个房间的采暖要求的供暖系统 。
区域供暖系统----满足多个建筑采暖要求的供暖系统 。 2. 按照热媒的不同划分
（1）热水供暖系统的分类
1）按照系统 循环动力的不 同可以分为自 然循环热水供 暖系统和机械 循环热水供暖 系统。
2）按照供回水 方式的不同可分 为单管系统和双 管系统。
每根立管都与锅炉、供、回水管组 成循环环路，而通过各根立管的循 环环路的长度都是不同的，所以这 些系统统称为异程式系统。
立管
4
3
1 2
1—热水锅炉 2—循环水泵 3—集气罐 4—膨胀水箱
在水的循环流动过程中，由于锅炉中的热水与散热器内的冷水存在着温度差， 形成一定的容重差值，该容重差便是促使水在系统中循环的动力，所以该 系统称为自然循环热水供暖系统或重力循环热水供暖系统。
2020/1/17
第2章 采暖工程
2. 自然循环热水供暖系统中应注意的几个问题
（1）排气问题 在自然循环上供下回式热水供暖系统中，可以通过在供水总立管最上部设置水 箱排气。同时，系统的水平干管必须有向膨胀水箱方向上升的坡向，其坡度为 0.5％~1％。散热器支管也应沿水流方向设置下降坡度，坡度置为1％，以便于 空气可以逆水流方向聚集到膨胀水箱中排出。
第2章 采暖工程
567 4 3
（3）单、双管混合式系统
1
2
水平双线单管式供暖系统
1—供水干管 2—回水干管 3—双线水平管4—散热器 5—截止阀 6—节流孔板 7—调节阀
2020/1/17
优点：当楼层过度时，可避免双管式 的垂直失调问题；可避免单管顺流式 的散热器支管管径过大的缺点。
第2章 采暖工程
集中供暖系统----可以满足多个房间的采暖要求的供暖系统 。
区域供暖系统----满足多个建筑采暖要求的供暖系统 。 2. 按照热媒的不同划分
（1）热水供暖系统的分类
1）按照系统 循环动力的不 同可以分为自 然循环热水供 暖系统和机械 循环热水供暖 系统。
2）按照供回水 方式的不同可分 为单管系统和双 管系统。
每根立管都与锅炉、供、回水管组 成循环环路，而通过各根立管的循 环环路的长度都是不同的，所以这 些系统统称为异程式系统。
立管
4
3
1 2
1—热水锅炉 2—循环水泵 3—集气罐 4—膨胀水箱
采暖工程
五、其他费用的计算 （1）脚手架搭拆费 • 脚手架搭拆费按人工费的5%计算，其中人工工资占25%。 （2）采暖工程系统调试 • 采暖工程系统调整费按采暖工程人工费的15%计算，其中 人工工资占20%。 （3）超高增加费 • 超高增加费的计算规定同给排水工程部分。 （4）高层建筑增加费 • 高层建筑增加费计算规定同给排水工程部分。 （5）安装与生产同时进行增加费及在有害身体健康的环境中 施工降效增加费，当实际发生时均按有关规定的系数计取。
760型：600mm
640型：500mm 六柱式：700型：600mm 二柱式：M132型：500mm
注：如果回水管敷设在
地沟中，由于地沟内管 道的防腐和绝热与明敷 设管道不同，为了计算 上的方便，工程量计算 时应以±0.000为界分别 计算。
• （2）支管工程量计算 • 连接立管与散热器进、出口的水平管段称为采暖管道系统中 的水平支管。水平支管的计算是比较复杂的，在采暖系统中 ，由于各房间散热器的大小不同、立管和散热器的安装位置 不同，水平支管的计算就不同。为了使计算长度尽可能接近 实际安装长度，水平支管的计算一般应按建筑平面图上各房 间的细部尺寸，结合立管及散热器的安装位置分别进行，下 面就几种常见的布置形式计算支管工程量。 • 立管在墙角，散热器在窗中
二、采暖管道安装工程量计算及定额套用 （一）工程量计算 1、工程量计算规则： • 采暖管道工程量，不分干管、支管，均按不同管材、公称直径 、连接方法分别以“m”为单位计算。计算管道长度时，均以 图示中心线的长度为准，不扣除阀门及管件所占长度，管道中 成组成套的附件（如减压阀、疏水器等）、伸缩器所占长度， 也不扣除。 • 采暖立、支管上如有缩墙、躲管的灯叉弯、半圆弯时（见图 5—16所示），其增加的工程量应计入管道工程量中。增加长 度可参照表5－1中的数值计取。
供热基础知识培训
第6页/共15页
热用户
• 用户采暖形式 • 1、散热器（暖气片） • 2、地暖 • 3、空调系统 • 散热器与地暖的供暖系统 • 1、单管串联（规范要求楼高不高于20米，不然会产生垂直失调的问题） • 2、分户采暖热水系统（规范要求一般楼高不超过40米，主要与循环泵承压能力有关）
第7页/共15页
3、供暖系统主要设备功能及作用
第8页/共15页
• 5、软化水箱 • 功能：储蓄软化水。 • 6、膨胀水箱 • 功能：为锅炉补水定压作用。用的水为软化水，从软化罐与软水箱之间的管道接
管，利用自来水自然压力补进膨胀水箱。
第9页/共15页
4、主要设备估算方式
• 1、锅炉 • 燃气、燃油锅炉，一吨锅炉可以满足1.2万平方米的居民建筑。 • 燃煤锅炉，一吨锅炉可以满足1万平方米的居民建筑。 • 2、一次循环泵 • 一吨25℃温差的锅炉需要24m³/h的循环量。扬程一般选取12-15
• 4）管井内供水阀前压力偏高，回水阀门偏低或竖井内压力表示数 偏低，则证明阀门损坏，检查阀芯是否正常。
• 3、末端不热处理方式：一般由循环量不足造成，调节流量方式为， 从热源端开始调节，减小流量。
• 4、上供下回系统，底层不热，顶层特热，检查立管放气装置，同 时确保补水泵压力正常。 第12页/共15页
第13页/共15页
结束语
•谢谢！
第14页/共15页
感谢您的欣赏！
第15页/共15页
第2页/共15页
举例
• 1、医学上讲通则不痛，痛则不通。 • 供暖举例：管网阻塞，用户必然不热。 • 2、人体手脚容易凉。 • 供暖举例：管网末端用户最不容易热。 • 3、人有高血压、低血压。 • 供暖举例：系统有超压运行与低压运行，都对系统不利。
热用户
• 用户采暖形式 • 1、散热器（暖气片） • 2、地暖 • 3、空调系统 • 散热器与地暖的供暖系统 • 1、单管串联（规范要求楼高不高于20米，不然会产生垂直失调的问题） • 2、分户采暖热水系统（规范要求一般楼高不超过40米，主要与循环泵承压能力有关）
第7页/共15页
3、供暖系统主要设备功能及作用
第8页/共15页
• 5、软化水箱 • 功能：储蓄软化水。 • 6、膨胀水箱 • 功能：为锅炉补水定压作用。用的水为软化水，从软化罐与软水箱之间的管道接
管，利用自来水自然压力补进膨胀水箱。
第9页/共15页
4、主要设备估算方式
• 1、锅炉 • 燃气、燃油锅炉，一吨锅炉可以满足1.2万平方米的居民建筑。 • 燃煤锅炉，一吨锅炉可以满足1万平方米的居民建筑。 • 2、一次循环泵 • 一吨25℃温差的锅炉需要24m³/h的循环量。扬程一般选取12-15
• 4）管井内供水阀前压力偏高，回水阀门偏低或竖井内压力表示数 偏低，则证明阀门损坏，检查阀芯是否正常。
• 3、末端不热处理方式：一般由循环量不足造成，调节流量方式为， 从热源端开始调节，减小流量。
• 4、上供下回系统，底层不热，顶层特热，检查立管放气装置，同 时确保补水泵压力正常。 第12页/共15页
第13页/共15页
结束语
•谢谢！
第14页/共15页
感谢您的欣赏！
第15页/共15页
第2页/共15页
举例
• 1、医学上讲通则不痛，痛则不通。 • 供暖举例：管网阻塞，用户必然不热。 • 2、人体手脚容易凉。 • 供暖举例：管网末端用户最不容易热。 • 3、人有高血压、低血压。 • 供暖举例：系统有超压运行与低压运行，都对系统不利。
《采暖工程基础知识》课件
采暖工程中常用的保温材料
聚氨酯泡沫塑料：具有良好的保温性能和耐久性 聚苯乙烯泡沫塑料：具有较好的保温性能和较低的成本 玻璃纤维保温材料：具有良好的保温性能和耐火性 岩棉保温材料：具有良好的保温性能和防火性 聚乙烯泡沫塑料：具有良好的保温性能和耐久性 聚氯乙烯泡沫塑料：具有良好的保温性能和耐火性
PART 6
采暖工程的施工流程
设计阶段： 确定采暖系 统的类型、 规模、布局
等
材料准备： 采购所需的 材料和设备， 如管道、阀 门、散热器
等
施工阶段： 按照设计图 纸进行施工， 包括管道铺 设、设备安
装等
调试阶段： 对采暖系统 进行调试， 确保其正常
运行
验收阶段： 对采暖系统 进行验收， 确保其符合 设计要求和
商业建筑：为商场、写字楼等提供 采暖服务
公共建筑：如学校、医院、图书馆 等，提供采暖服务
工业建筑：为工厂、仓库等提供采 暖服务
农业建筑：为温室、养殖场等提供 采暖服务
特殊建筑：如体育馆、博物馆等， 提供采暖服务
采暖工程的重要性
提高室内舒适度：采暖工程可以保持室内温度适宜，提高居住舒适度 节能环保：采暖工程采用高效节能设备，减少能源消耗，降低环境污染 提高建筑品质：采暖工程可以提高建筑品质，增加建筑价值 保障健康：采暖工程可以保持室内温度适宜，避免因寒冷引起的疾病
行
采暖工程中常用的管材与管件
钢管：用于输送热水、蒸 汽等介质，具有耐高温、 耐腐蚀等优点
塑料管：用于输送热水、 冷水等介质，具有重量轻、 安装方便等优点
铜管：用于输送热水、蒸 汽等介质，具有耐高温、 耐腐蚀等优点
铝塑复合管：用于输送热 水、冷水等介质，具有重 量轻、安装方便等优点
采暖工程基础

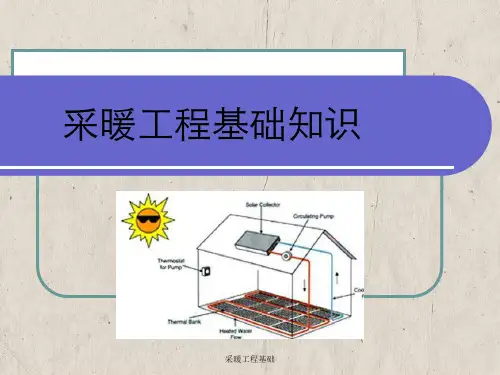

采暖工程基础知识
采暖工程基础
采暖工程
1. 采暖系统的分类与组成 2. 热水采暖系统 3. 蒸汽采暖系统 4. 热风供暖系统 5. 高层建筑采暖系统 6. 采暖热负荷 7. 采暖系统的设备及附件 8. 采暖系统的布置 9. 管道保温 10. 分户热计量技术 11. 地板辐射供暖采暖工程基础
一、采暖系统的分类与组成
4）解决好凝结水回收，是蒸汽供暖系统的一个关键
问题。
采暖工程基础
三、蒸汽采暖系统
（3）蒸汽采暖系统与热水采暖系统的共同点（热力管道的 特点）
1）热力管道输送的热能介质，具有温度高、压力大、 流速快等特点，同时管道工作时和停止进行时， 温度波动较大，因而给管道带来较大的膨胀力和 冲击力。
2）在热力管道的安装中必须解决好管道材质、管道 伸缩补偿、管道支架布置、管道坡度、蒸汽输送 中的凝结水等问题。
采暖工程基础
九、管道保温
设备及管道的保温施工应在设备及管道安装 完毕，表面已做防腐处理并验收合格后进行。 1、常用保温材料 2、保温结构
管道保温层一般有三部分：绝热层、防潮层、 保护层。 3、保温方法 1）涂抹保温
2）绑扎保温
3）预制瓦片保温
采暖工程基础
九、管道保温
4、保温要求 管道保温时，应粘贴紧密，表面应平整，圆弧应均匀， 无环形断裂。 保温层的厚度应符合设计规定。 管道采用预制瓦块保温时，在直线管道上，每隔5~7m应 留一条膨胀缝，变管处也应留膨胀缝。
积。 ②在自然循环上供下回式系统中作为排气装置 ③在机械循环系统中可以用作控制系统压力的定压点 膨胀管、循环管、溢流管、信号管：控制系统的最低水位，
决定系统是否需要补水，末端应设置阀门。 排水管：其上应设阀门，与补给水箱一起安装，由补给水箱
采暖工程基础
采暖工程
1. 采暖系统的分类与组成 2. 热水采暖系统 3. 蒸汽采暖系统 4. 热风供暖系统 5. 高层建筑采暖系统 6. 采暖热负荷 7. 采暖系统的设备及附件 8. 采暖系统的布置 9. 管道保温 10. 分户热计量技术 11. 地板辐射供暖采暖工程基础
一、采暖系统的分类与组成
4）解决好凝结水回收，是蒸汽供暖系统的一个关键
问题。
采暖工程基础
三、蒸汽采暖系统
（3）蒸汽采暖系统与热水采暖系统的共同点（热力管道的 特点）
1）热力管道输送的热能介质，具有温度高、压力大、 流速快等特点，同时管道工作时和停止进行时， 温度波动较大，因而给管道带来较大的膨胀力和 冲击力。
2）在热力管道的安装中必须解决好管道材质、管道 伸缩补偿、管道支架布置、管道坡度、蒸汽输送 中的凝结水等问题。
采暖工程基础
九、管道保温
设备及管道的保温施工应在设备及管道安装 完毕，表面已做防腐处理并验收合格后进行。 1、常用保温材料 2、保温结构
管道保温层一般有三部分：绝热层、防潮层、 保护层。 3、保温方法 1）涂抹保温
2）绑扎保温
3）预制瓦片保温
采暖工程基础
九、管道保温
4、保温要求 管道保温时，应粘贴紧密，表面应平整，圆弧应均匀， 无环形断裂。 保温层的厚度应符合设计规定。 管道采用预制瓦块保温时，在直线管道上，每隔5~7m应 留一条膨胀缝，变管处也应留膨胀缝。
积。 ②在自然循环上供下回式系统中作为排气装置 ③在机械循环系统中可以用作控制系统压力的定压点 膨胀管、循环管、溢流管、信号管：控制系统的最低水位，
决定系统是否需要补水，末端应设置阀门。 排水管：其上应设阀门，与补给水箱一起安装，由补给水箱
供热基础知识

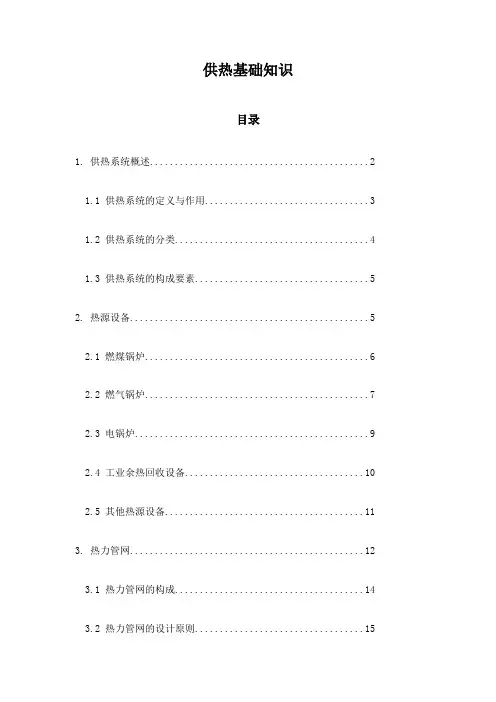

供热基础知识目录1. 供热系统概述 (2)1.1 供热系统的定义与作用 (3)1.2 供热系统的分类 (4)1.3 供热系统的构成要素 (5)2. 热源设备 (5)2.1 燃煤锅炉 (6)2.2 燃气锅炉 (7)2.3 电锅炉 (9)2.4 工业余热回收设备 (10)2.5 其他热源设备 (11)3. 热力管网 (12)3.1 热力管网的构成 (14)3.2 热力管网的设计原则 (15)3.3 热力管网的运行维护 (16)4. 换热设备 (17)4.1 换热器的基本原理 (19)4.2 换热器的种类及特点 (19)4.3 换热器的选型与计算 (21)5. 供热调节与管理 (22)5.1 供热系统的调节方法 (23)5.2 供热系统的管理措施 (24)5.3 供热系统的节能技术 (26)6. 供热工程实践 (27)6.1 供热工程建设流程 (29)6.2 供热工程施工技术 (30)6.3 供热工程质量控制 (32)7. 供热环境保护与安全 (34)7.1 供热对环境的影响及治理 (35)7.2 供热安全生产管理 (36)8. 供热政策法规与标准 (37)8.1 我国供热相关的法律法规 (39)8.2 供热行业的标准与规范 (40)1. 供热系统概述供热系统是现代化城市基础设施的重要组成部分，主要用于在寒冷季节为建筑物内部提供所需热量，以保持舒适的室内温度和湿度环境。
供热系统的主要任务是将热能通过一系列设备和管道从热源传输到各个用户终端，确保用户享受到稳定、高效的热能供应。
供热系统的构成：供热系统主要由热源、热网和用户端三部分构成。
热源是系统的起始点，负责产生热量；热网负责将热量从热源传输到用户端；用户端则包括建筑物内的散热器、地暖等设备，用于将热量释放到室内。
供热方式分类：根据热源和传输方式的不同，供热方式可分为集中供热、分散供热和局部供热等。
集中供热是目前城市中的主要供热方式，具有效率高、污染小等优点；分散供热和局部供热则在一些特定场景或地区使用，如小型住宅、工业区等。
供热工程基础知识
13、面式热交换器有哪些形式？其原理、优 缺点各为何？
答：面式热交换器的主要形式有：管壳 式换热器、板式换热器、热管式换热器等。 它可细分成很多形式，其共同的缺点：体积 大，占地大、投资大，热交换效率低（与混 合式比较），寿命短；它们的优点是凝结水 水质污染轻，易于回收。
14、普通的混合式热交换器有什么缺点？
（5）补水泵变频调速定压：其基本原理是根据供热系统的压力变化改变电源频率，平滑无级地调整 补水泵转速而及时调节补水量，实现系统恒压点的压力恒定。
这种方法的优点是：省电，便于调节控制压力。缺点是：投资大，怕停电。 （6）自来水定压：自来水在供热期间其压力满足供热系统定压值而且压力稳定。可把自来水直接接 在供热系统回水管上，补水定压。 这种方法的优点是显而易见的，简单、投资和运行费最少；其缺点是：适用范围窄，且水质不处理直 接供热会使供热系统结垢。 （7）溢水定压形式有：定压阀定压、高位水箱溢水定压及倒U型管定压等。 运行中，系统的最高点必然充满水且有一定的压头余量，一般取4m左右。由于系统大都是上供下回， 且供程阻力远小于回程阻力，因此，运行时，最高点的压头高于静止时压头。因此，静态定压值可适当低 一些，一般为1~4m为宜。
2、热水锅炉的出力如何表达？
• 答：热水锅炉的出力有三种表达方式，即大卡/小时（Kcal/h）、 吨/小时(t/h)、兆瓦（MW）。 （1）大卡/小时是公制单位中的表达方式，它表示热水锅炉每小 时供出的热量。 （2）“吨”或“蒸吨”是借用蒸汽锅炉的通俗说法，它表示热水锅 炉每小时供出的热量相当于把一定质量（通常以吨表示）的水 从20℃加热并全部汽化成蒸汽所吸收的热量。 （3）兆瓦(MW)是国际单位制中功率的单位，基本单位为W （1MW=106W）。正式文件中应采用这种表达方式。 三种表达方式换算关系如下： 60万大卡/小时（60×104Kcal/h）≈1蒸吨/小时〔1t/h〕 ≈0.7MW 两个重要的单位换算关系
供热基础知识类.doc

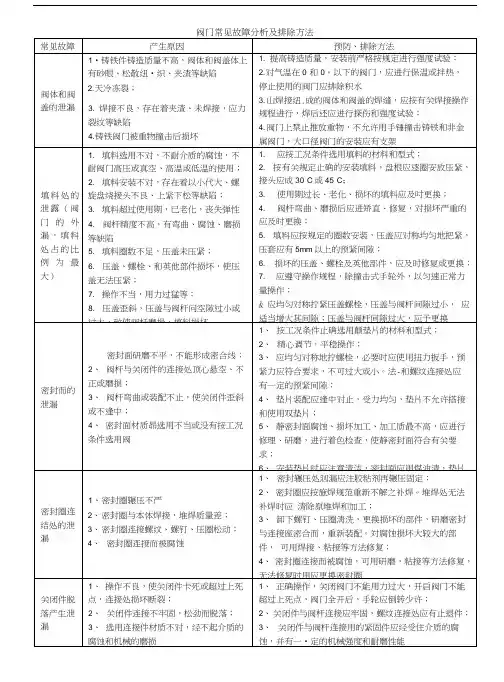

阀门常见故障分析及排除方法关闭件泄漏通帘将填料函泄漏叫做外泄，把关闭件叫做内汹。
关闭件汹漏，在阀门里面，不易发现。
关闭件泄漏，可分两类：一-类是密封面泄漏，另一类是密封圈根部泄漏。
引起泄漏的原因有：1、密封面研磨得不好；2、密封圈与阀廉、阀瓣配合不严紧；3、阀瓣与阀杆连接不牢靠；4、阀杆弯扭，使上下关闭件不对中；5、关闭太快，密封面接触不好或早己损坏；6、材料选择不当，经受不住介质的腐蚀；7、将截止阀、闸阀作调节阀使用。
密封面经受不住高速流动介质的冲蚀；8、某些介质，在阀门关闭后逐渐冷却，使密封面出现细缝，也会产生冲蚀现象；9、某些密封面与阀座、阀瓣Z间采用螺纹连接，容易产生氧浓差电池，腐蚀松脱；1、用前必须认真试压试漏，发现密封面泄漏或密封圈根部泄漏，要处理好后再使用；2、要事先检查阀门各部件是否完好，不能使用阀杆弯扭或阀瓣与阀杆连接不可靠的阀门；3、阀门关紧要使稳劲，不耍使猛劲，如发现密封面之间接触不好或有挡碍,应立即开启稍许，让杂物流出, 然后再细心关紧；4、选用阀门时，不但要考虑阀体的耐腐蚀性，而且要考虑关闭件的耐腐蚀性；5、要按照阀门的结构特性，止确使用，需要调节流量的部件应该采用调节阀；6、对于关阀后介质冷却且温差较大的情况，耍在冷却后再将阀门关紧一下；7、阀座、阀瓣弓密封圈采用螺纹连接时，可以用聚四氟乙烯带作螺纹间的填料，使其没有空隙；8、有可能掉入杂质的阀门，应在阀前加过滤器。
填料函泄漏1、填料与工作介质的腐蚀性、温度、压力不相适应；2、装填方法不对，尤其是幣根填料盘旋放入,最易产生泄漏;3、阀杆加工精度或衣面光洁度不够，或有椭圆度，或有刻痕；4、阀杆己发生点蚀，或因露天缺乏保护而生锈;5、阀杆弯曲；6、填料使用太久，己经老化；7、操作太猛。
1、正确选用填料；2、按正确的进行装填；3、阀杆加工不合格的，耍修理或更换，衣面光洁度最低要达到厂5,较重要的，耍达到以上，且无其他缺陷；4、采取保护措施，防止锈蚀，已经锈蚀的要更换；5、阀杆弯曲要校直或更新；6、填料使用一定时问后，要更换；7、操作要注意平稳，缓开缓关，防1上温度剧变或介质冲击。

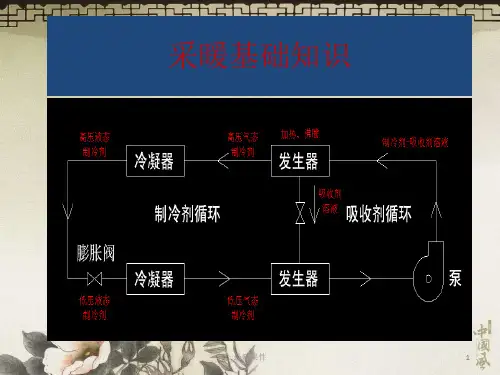

采暖基础知识
最新课件
5
采暖基础知识
• 蒸汽供暖系统中的蒸汽比容，较热水比容 大得多。
• 通常可采用比热水流速高得多的速度。可 大大减轻前后加热滞后的现象。
• 水静压力比热水系统小。 •
最新课件
6
采暖基础知识
• 水击产生的原因
• 在蒸汽供暖系统中，沿管壁凝结凝水可能 被高速的蒸汽流裹带，形成随蒸汽流动的 高速水滴；落在管底的沿途凝水也可能被 高速蒸汽流重新掀起，形成“水塞”，并 随蒸汽一起高速流动，在遭到阀门、拐弯 或向上的管段等使流动方向改变时，水滴 或水塞在高速下与管件或管子撞击，就产 生“水击”。
最新课件
7
采暖基础知识
• .水击的危害 • 噪声 • 振动 • 局部高压，严重时能破坏管件接口的严密
性和管路支架。
最新课件
8
采暖基础知识
• 减轻水击的方法 • 供汽主立管管径大些，速度低；下端装输
水器。 • 设坡 • 水平敷设的供汽管路，必须具有足够
的坡度，并尽可能保持汽、水同向流动。
最新课件
9
•
在压力不变的情况下，对饱和蒸汽继续加热，蒸汽的温度将相应提高，这种温度
超过饱和温度的蒸汽称为过热蒸汽
最新课件
23
采暖基础知识
• 湿度与干度
• 通常在锅炉锅筒中出来的饱和蒸汽中存在一定的水分，故饱和蒸汽实际上是蒸汽和水 的混合物，通常称为湿蒸汽。而不含水分的蒸汽称为干蒸汽。
•
湿蒸汽中的含水量与总质量的比值称为蒸汽的湿度。湿蒸汽中蒸汽的质量与总质
采暖基础知识
• 减轻水击的方法
• 干管
• 供汽干管向上拐弯处，必须设置疏水装 置 供汽干管与立管的连接方式
•
为了保持蒸汽的干度，避免沿途凝水
