漆包线规格
漆包线是一种电线材料，常用于绕制电感元件、变压器、
电动机等。
常见的漆包线规格有AWG规格和mm²规格。
AWG规格是美国线规，是一个标准化的电线规格系统，用于表示导线的直径。
常见的漆包线AWG规格有28、30、32等，其中AWG28表示导线直径为0.32mm，AWG30
表示导线直径为0.25mm，AWG32表示导线直径为
0.20mm。
mm²规格是以导线截面积为基准来表示导线规格的单位，
常见的漆包线mm²规格有0.08、0.10、0.12等，其中
0.08mm²表示导线截面积为0.08平方毫米，0.10mm²表
示导线截面积为0.10平方毫米，0.12mm²表示导线截面积为0.12平方毫米。
需要注意的是，不同地区可能存在不同的漆包线规格标准，以上只是一些常见的漆包线规格，具体规格还需要根据使
用场景和要求进行选择。
1。
漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。
1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。
1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。
1．4按材料形状分：圆线，扁线，空心线。
1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

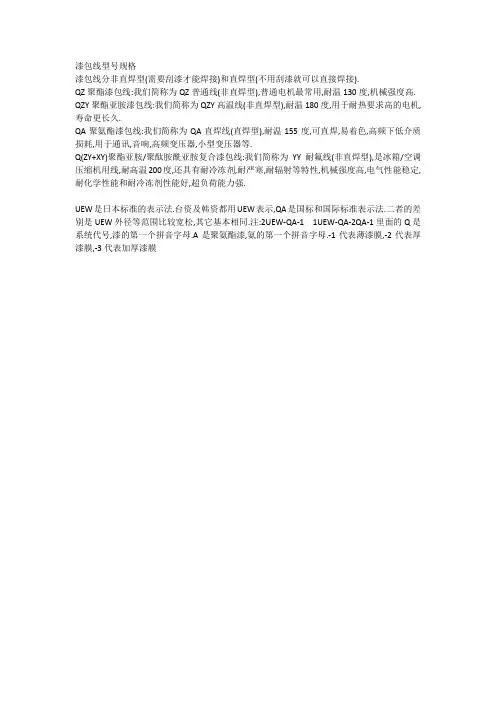

漆包线型号规格
漆包线分非直焊型(需要刮漆才能焊接)和直焊型(不用刮漆就可以直接焊接).
QZ聚酯漆包线:我们简称为QZ普通线(非直焊型),普通电机最常用,耐温130度,机械强度高. QZY聚酯亚胺漆包线:我们简称为QZY高温线(非直焊型),耐温180度,用于耐热要求高的电机,寿命更长久.
QA聚氨酯漆包线:我们简称为QA直焊线(直焊型),耐温155度,可直焊,易着色,高频下低介质损耗,用于通讯,音响,高频变压器,小型变压器等.
Q(ZY+XY)聚酯亚胺/聚酞胺酰亚胺复合漆包线:我们简称为YY耐氟线(非直焊型),是冰箱/空调压缩机用线,耐高温200度,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强.
UEW是日本标准的表示法.台资及韩资都用UEW表示,QA是国标和国际标准表示法.二者的差别是UEW外径等范围比较宽松,其它基本相同.注:2UEW-QA-1 1UEW-QA-2QA-1里面的Q是系统代号,漆的第一个拼音字母.A是聚氨酯漆,氨的第一个拼音字母.-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。
漆包线规格表漆包线在线测量可以有效的控制产品的高品质。
可是漆包线在生产时是在高速的运行。
用任何接触的测量工具都是没有办法测量到准确的数据。
而且容易造成线断。
现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。
激光对着线不用接触，通过感应就可以得到准确的数据。
方便又快捷。
对生产真正做到实时监控，全程监控。
如有异常就会报警。
还可以通过加装回馈进行实时补偿。
对产品进行实时修正。
做到零报废。
100%合格。
仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 µm往返精度±0.2µm直线性±0.5 µm扫瞄频率1800回/秒扫瞄速度110m /秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。
显示屏+NG、-NG警示灯显示。
Alarm警报输出功能。
OFFSET标准值设定功能。
读值6位数LED显示。
电压85～260V漆包线在线测量可以有效的控制产品的高品质。
可是漆包线在生产时是在高速的运行。
用任何接触的测量工具都是没有办法测量到准确的数据。
而且容易造成线断。
现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。
激光对着线不用接触，通过感应就可以得到准确的数据。
方便又快捷。
对生产真正做到实时监控，全程监控。
如有异常就会报警。
还可以通过加装回馈进行实时补偿。
对产品进行实时修正。
做到零报废。
100%合格。
仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 µm往返精度±0.2µm直线性±0.5 µm扫瞄频率1800回/秒扫瞄速度110m /秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。
显示屏+NG、-NG警示灯显示。
漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。
1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。
1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。
1．4按材料形状分：圆线，扁线，空心线。
1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

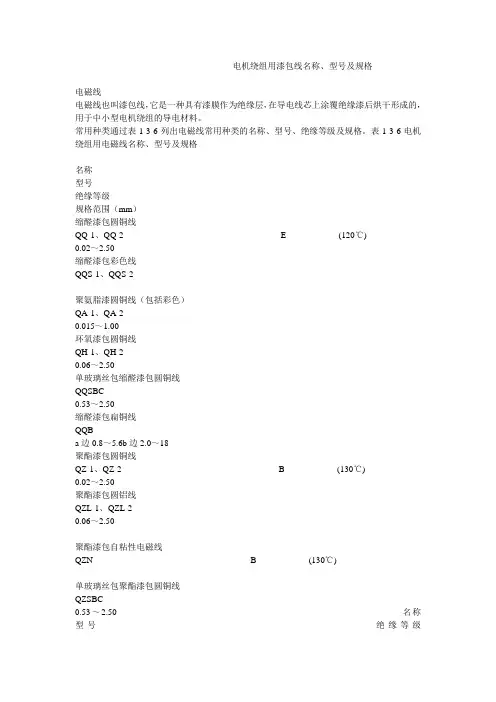

电机绕组用漆包线名称、型号及规格电磁线电磁线也叫漆包线，它是一种具有漆膜作为绝缘层，在导电线芯上涂覆绝缘漆后烘干形成的，用于中小型电机绕组的导电材料。
常用种类通过表1-3-6列出电磁线常用种类的名称、型号、绝缘等级及规格。
表1-3-6电机绕组用电磁线名称、型号及规格名称型号绝缘等级规格范围（mm）缩醛漆包圆铜线QQ-1、QQ-2 E (120℃)0.02～2.50缩醛漆包彩色线QQS-1、QQS-2聚氨脂漆圆铜线（包括彩色）QA-1、QA-20.015～1.00环氧漆包圆铜线QH-1、QH-20.06～2.50单玻璃丝包缩醛漆包圆铜线QQSBC0.53～2.50缩醛漆包扁铜线QQBa边0.8～5.6b边2.0～18聚酯漆包圆铜线QZ-1、QZ-2 B (130℃)0.02～2.50聚酯漆包圆铝线QZL-1、QZL-20.06～2.50聚酯漆包自粘性电磁线QZN B (130℃)单玻璃丝包聚酯漆包圆铜线QZSBC0.53～2.50 名称型号绝缘等级规格范围（mm）双玻璃丝包圆铜线SBEC0.25～6.0聚酯漆包扁铜线QZBa边0.8～5.6b边2.0～18单玻璃丝包聚酯漆包圆铜线QZSBCBa边0.9～5.6b边2.0～18双玻璃丝包聚酯漆包扁铜线QZSBECBa边0.9～5.6b边2.0～18聚酯亚胺漆包圆铜线QZY-1、QZY-2 F (155℃) 0.06～2.50单玻璃丝聚酯亚胺漆包扁铜线QZYSBFB聚酰亚胺漆包圆铜线QY-1、QY-2 H (180℃) 0.02～2.50聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-20.06～2.50硅有机双玻璃丝包圆铜线SBEC0.25～0.6聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-2C (≧180℃)0.06～2.50聚酰亚胺漆包圆铜线QY-1、QY-20.02～2.50聚酰亚胺薄膜绕包圆铜线Y2.常用圆铜线（裸）直径与截面积的换算（表1-3-7）直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 0．12 0．14 0．15 0．16 0．18 0．19 0．20 0．23 0．25 0．27 0．29 0．31 0．0113 0．0154 0．0117 0．0201 0．0255 0．0284 0．0314 0．0415 0．0491 0．0573 0．0661 0．0755 0．33 0．35 0．38 0．41 0．44 0．47 0．49 0．51 0．53 0．55 0．57 0．59 0．0855 0．0962 0．1184 0．1320 0．1521 0．1735 0．1886 0．204 0．221 0．238 0．255 0．273 0．62 0．64 0．67 0．69 0．72 0．74 0．77 0．80 0．83 0．86 0．90 0．93 0．302 0．322 0．353 0．374 0．407 0．430 0．466 0．503 0．541 0．581 0．636 0．679 0．96 1．0 1．04 1．08 1．12 1．16 1．20 1．25 1．30 1．35 1．40 1．45 0．724 0．785 0．849 0．916 0．985 1．057 1．131 1．227 1．327 1．431 1．539 1．651 1．50 1．56 1．62 1．68 1．74 1．81 1．88 1．95 2．02 2．1 2．26 2．44 1．767 1．911 2．06 2．22 2．38 2．57 2．78 2．99 3．2 3．46 4．01 4．68。
常用漆包线规格及参数表由于近几年来，漆包线的应用及使用频率增加，漆包线的规格及参数也变得非常重要。
它的规格及参数决定着漆包线的性能特点，下面将介绍常用漆包线的规格及参数表。
一、内径规格漆包线通常的内径规格有0.08mm-20mm，其中0.08mm-5mm为小型漆包线，5mm-20mm为中等型漆包线。
内径规格直接影响到漆包线的耐热温度、铜料耐蚀性等性能，一般情况下，越小的漆包线内径，其性能就越好。
二、厚度规格不同的漆包线系列具有各自的厚度规格。
漆包线系列在选择时，厚度也需要考虑，一般选择较厚的漆包线来提高漆包线的强度以及耐热性。
三、抗热能力不同的漆包线系列具有不同的抗热能力。
一般来说，电线绝缘材料的抗热性能会受到漆包线内径、外径和厚度的影响。
抗热能力受到不同的电压等参数的影响较大，在选择漆包线时，需要结合实际情况充分考虑。
四、抗耐腐蚀性漆包线的抗耐腐蚀性决定着它的使用寿命，不同的漆包线系列具有不同的耐腐蚀性。
一般情况下，抗耐腐蚀性越高的漆包线具有更长的使用寿命。
五、耐电等级漆包线的耐电等级表示漆包线的电绝缘功能，它的耐电等级有H、M、F等级，其中H等级最高，表示其具有良好的电绝缘性能，不容易发生短路而损坏。
六、柔软性漆包线的柔软性是指漆包线的弯曲疲劳抗性。
它决定着漆包线可以承受多大的弯曲应力，一般通常选择软漆包线，硬漆包线用于线缆减振及压紧装置。
总之，漆包线的内径规格、厚度规格、抗热能力、抗耐腐蚀性、耐电等级、柔软性等参数都是影响漆包线性能的关键因素。
因此，在选择漆包线时，一定要根据实际的使用环境及其影响因素，根据上述参数表确定最适合的漆包线规格并采用。
随着漆包线的应用及使用频率的增加，各种漆包线的规格、参数和性能变得越来越重要。
由于各种漆包线具有不同的规格及参数，如何按照不同情况选择最合适的漆包线规格及参数就显得尤为重要。
此外，还应当根据相应的环境条件，正确地使用漆包线，以保证安全可靠的工作环境。
