环境工程CAD概述-PPT课件

环境工程CAD概述-PPT课件

(2)蓬勃发展和进入应用时期（20世纪60年代）
20世纪60年代初，MIT的博士生Ivan Sutherland研制出世界 上第一台利用光笔的交互式图形系统SKETCHPAD。在20世 纪60年代，由于计算机及图形设备价格昂贵，技术复杂，只 有一些实力雄厚的大公司才能使用这一技术。作为CAD技术 的基础，计算机图形学在这一时期得到了很快的发展。20世 纪60年代中期出现了商品化的CAD设备，CAD技术开始进入 了发展和应用阶段。
(5)日趋成熟的时期（20世纪90年代） 这一时期的发展主要体现在以下几个方面：
CAD标准化体系进一步完善； 系统智能化成为又一个技术热点； 集成化成为CAD技术发展的一大趋势； 科学计算可视化、虚拟设计、虚拟制造技术
1.1.5 CAD软件技术的未来发展
(1) CAD系统的智能化
与人工智能技术结合，形成CAD专家系统
(3) 图形标注。AutoCAD可以对图形尺寸标注和注写文本， 并提供了各种样式以供用户选择。
(4) 精确绘图。为了用户绘图的方便和准确，Auto CAD提供 了坐标显示、栅格捕捉、对象捕捉。在光标点上利用栅格捕 捉相当于在坐标纸上绘图。对象捕捉可以捕捉对象的端点、 中点、圆心、垂足、交点、切点、圆周上的象限点等等，使 绘出的图形非常准确。
CAD的定义
1973年，当CAD处于发展初期的时候，国际信 息技术联合会就给CAD一个广义的定义：
CAD是将人和计算机混编在解题专业组中的一种技 术，从而将人和计算机的最佳特性结合起来。
人具有图形识别的能力，具有学习、联想、思 维、决策和创造能力，而计算机具有巨大的信息存 储和记忆能力，有丰富灵活的图形和文字处理功能 和高速精确的运算能力，上述人和计算机最佳特性 的结合就是CAD的目的。

环境工程CAD制图规范

环境工程CAD制图规范

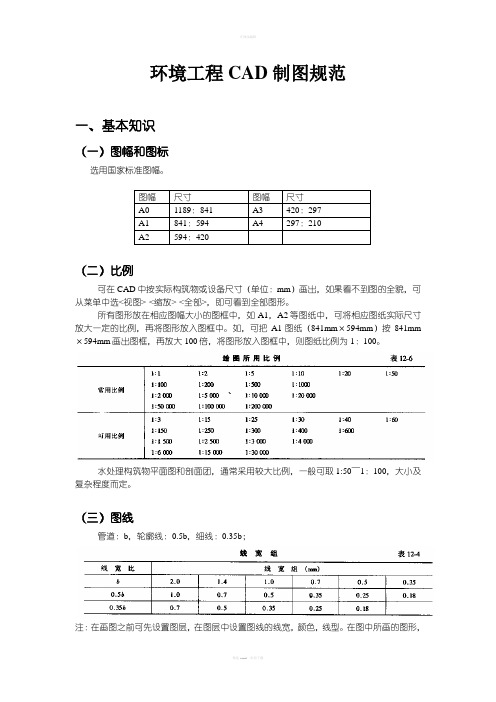

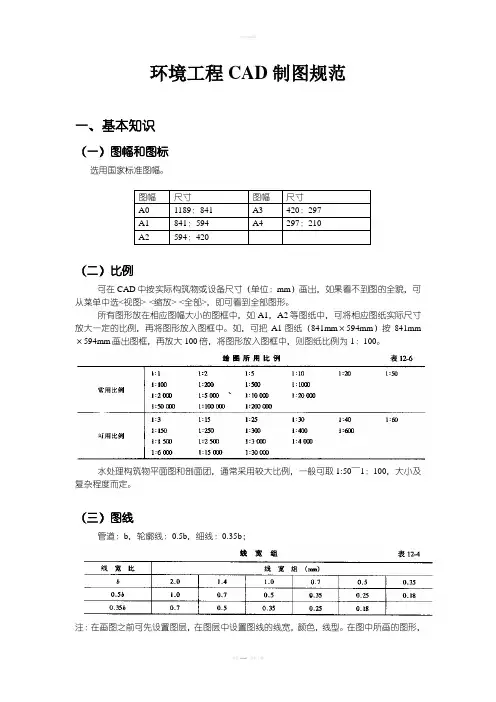

环境工程CAD制图规范一、基本知识（一）图幅和图标选用国家标准图幅。

图幅尺寸图幅尺寸A0 1189：841 A3 420：297A1 841：594 A4 297：210A2 594：420（二）比例可在CAD中按实际构筑物或设备尺寸（单位：mm）画出，如果看不到图的全貌，可从菜单中选<视图>-<缩放>-<全部>，即可看到全部图形。

所有图形放在相应图幅大小的图框中，如A1，A2等图纸中，可将相应图纸实际尺寸放大一定的比例，再将图形放入图框中。

如，可把A1图纸（841mm×594mm）按841mm ×594mm画出图框，再放大100倍，将图形放入图框中，则图纸比例为1：100。

水处理构筑物平面图和剖面团，通常采用较大比例，一般可取1:50～1：100，大小及复杂程度而定。

（三）图线管道：b，轮廓线：0.5b，细线：0.35b；注：在画图之前可先设置图层，在图层中设置图线的线宽，颜色，线型。

在图中所画的图形，全部可设为不同的图层。

在土建构筑物画图时，可采用以下画法：三线画的大直径管道轮廓线、单线画的小直径管道用粗实线(宽度为b)画出；构筑物中的池体、附属设备及构件的轮廓线，以及剖面图中的断面轮廓线宜选用中实线(宽度为0.4b)绘制；中心线、尺寸线、引出线等均用虚实线(0.2b)绘制。

（四）字体文字一般最小字号为5号（5mm），数字和尺寸一般最小字号为3.5mm。

字体采用长仿宋体，字高：字宽一般为0.7。

在实际作图中，应将字号按图纸比例放大。

例如，某图纸比例为1：100，想在图中画5mm高的字，则在图中实际画的字高大小为500mm。

（五）尺寸标注尺寸标注，可先自定义一个标注样式，其中可调整标注特征比例为图纸比例。

在构筑物工艺图中，除了对主要管道宜标注出管道名称和公称直径，其他管道也可忽略不注。

在水处理构筑物工艺图中，宜标注出各部分的定形和定位尺寸，以及构筑物的外包尺寸等。

第一章 环境工程CAD

第一章 环境工程CAD
表１.3 字高与图纸幅面的关系 /mm
表示零件结构、大小及技术要求的图样。
▪ 表格图
用图形和表格表示结构相同而参数、尺寸、技术要求不尽相同产品图样。
▪ 施工总平面图 在初步设计总平面图的基础上，根据各工种的管线布置、道路设计、各管线的平 面布置和竖向设计而绘出的图样。主要表达建筑物以及情况，外部形状以及装修、构造、施工要 求等的图样。
▪ 结构施工图 主要表示结构的布置情况、构件类型、大小以及构造等的图样。
（五）日趋成熟的时期（20世纪90年代 )
❖ 到了20世纪90年代， 计算机软硬件技术取得了突飞猛进的发展，特别是 微处理器（CPU）性能的提高，视窗系统的出现，以及Internet的广泛应 用，对人类社会给个方面产生了巨大的影响，大大促进了CAD技术的发 展。CAD技术在1990年代继续向更高水平发展，呈现标准化、智能化、 网络化、集成化、可视化、虚拟化等特征。CAD技术和Internet技术的紧 密结合，为CAD技术的发展创造了条件，计算机一体化解决方案CIMS、 CAPP、PDM、ERP等大型智能软件相继问世。现在的CAD技术及其系 统都具有良好的开放性，图形接口、图形功能日趋标准化。在CAD系统 中综合应用正文、图形、图像、语音等多媒体技术和人工智能、专家系 统等技术大大提供了自动化设计程度，出现了智能CAD学科。智能CAD 技术把工程数据库及其管理系统、知识库及其专家系统、拟人化的用户 管理系统集于一体，为CAD技术提供了更广阔的空间。甩掉图板，实现 无纸化设计，是CAD技术发展的最终目标。波音777飞机是世界上第一 架无纸化设计和制造的飞机。
图纸代号
A0 A1 A2 A3 A4
幅面尺寸 B×L
841×1189 594×841 420×594 297×420 210×297

环境工程CAD第一章讲义教案

环境工程CAD第一章讲义教案

第一章环境工程CAD概述学习目的及要求1、环境工程的CAD运行2、CAD工程制图国家标准介绍3、CAD的命令输入4、配置绘图环境学习内容1. 环境工程的CAD运行什么叫CAD？计算机辅助设计：computer aided design，是利用计算机硬件、软件系统辅助设计人员进行产品和工程设计的一门技术。

什么叫环境工程CAD？就是CAD在环境工程中的应用AutoCAD简介AutoCAD是美国Autodesk公司开发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具，用户可以使用它来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图形。

AutoCAD已经成为一个功能强大、性能稳定、市场占有率位居世界第一的CAD系统，在城市规划、建筑、测绘、机械、电子、造船、汽车等许多行业得到了广泛的应用。

统计资料表明，目前世界上有75%的设计部门、500多万的用户应用此软件，大约有50万套AutoCAD 软件安装在各企业中运行。

1998年法国世界杯足球场、波士顿查尔斯河大桥、马来西亚Petronas 双塔等都是它的杰作。

AUTOCAD 2006 安装需求及过程操作系统：Web 浏览器： 软件系统 Win 2000 or XP or NTExplorer 6.0或更高 CPU ： 内存： 显示器： 剩余硬盘空间: 硬件 >800MH z >128MB ，256MB >300MB 1024×768真彩显示器CAD界面(1)标题栏：显示当前应用程序的名称，以及当前打开的文件名称。

(2) 菜单栏：用于启动命令或设置程序选项。

菜单栏：用于启动命令或设置程序选项。

菜单：又称为下拉式菜单。

重要的菜单有：[文件\另存为，文件\输出]，[视图\工具栏]，[插入\块]，[格式\单位]，[工具\查询，工具\自定义，工具\选项]，[绘图\填充]，[标注\类型]。

(3)工具栏：一般情况下，只显示“标准”、“对象特性”、“图层”、“样式”四个工具栏，其他根据个人喜好或习惯而设定。

环境工程cad基础

环境工程cad基础
2、创建图案填充 执行方式 下拉菜单：【绘图】|【图案填充】 命 令 行：BHATCH 工 具 栏： 在【图案填充和渐变色】对话框中的【图案填充】选项卡中，用户
可以设置图案填充的类型和图案、角度、比例等内容。
26
6、创建面域和图案填充 6.3 图案填充
3、编辑图案填充
执行方式
下拉菜单：【修改】|【对象】|【图案填充】
选择【编辑多段线】命令。
注意：执行PEDIT命令后，如果选择的对象不是多段线，系统将
显示【是否将其转换为多段线?<Y>】提示信息。此时，如果
输入Y，则可以将选中对象转换为多段线，然后在命令行中显
示与前面相同的提示。
10
5、复杂图形的绘制 5.3 样条曲线
样条曲线是一种通过或接近指定点的拟合曲线。在 AutoCAD 中 ， 样 条 曲 线 的 类 型 是 非 均 匀 关 系 基 本 样 条 曲 线 （Non-Uniform Rational Basis Splines，NURBS）。这种类型 的曲线适宜于表达具有不规则变化曲率半径的曲线。 1、绘制样条曲线
命 令 行：HATCHEDIT
4、控制图案的可见性
图案填充的可见性是可以控制的。可以用两种方法来控制图 案填充的可见性，一种是用命令FILL或系统变量FILLMODE来实 现，另一种是利用图层来实现。
27
6、创建面域和图案填充 6.3 图案填充
(1) 使用FILL命令和FILLMODE变量。
命 令 行：FILL
3
5、复杂图形的绘制 5.1多线
多线对象是由1至16条平行线组成，这些平行线称为元 素。多条平行线组成的组合对象，平行线之间的间距和数目 等是可以调整的。其突出的优点是能够提高绘图效率，保证 图线之间的统一性。 1、绘制多线 执行方式 下拉菜单：【绘图】|【多线】 命 令 行：MLINE

环境工程CAD讲义

环境工程CAD讲义
.................................................................................................. 69 8.3 页面设置.......................................................................................................... 73 8.4 浮动视口.......................................................................................................... 75 8.5 图形打印.......................................................................................................... 78 8.6 打印样式.......................................................................................................... 81 第 9 章 环境工程构筑物绘制实例 ............................................................................. 83 9.1 实例 4：总平面图绘制 ................................................................................... 83 9.2 实例 5：高程图绘制 ....................................................................................... 85 9.3 实例 6：构筑物绘制 ....................................................................................... 88 9.4 管道图绘制...................................................................................................... 90 9.5 设备图绘制...................................................................................................... 91 第 10 章 Visual LISP 简介 .......................................................................................... 93 10.1 Visual LISP 简介 ............................................................................................ 93 10.2 使用 Visual LISP 创建 LISP 程序 ................................................................ 95 第 11 章 LISP 常用函数.............................................................................................. 99 11.1 数学运算........................................................................................................ 99 11.2 增量、减量和绝对值 .................................................................................. 100 11.3 三角函数 ...................................................................................................... 100 11.4 关系运算...................................................................................................... 102 11.5 变量、函数定义 .......................................................................................... 103 11.6 交互类函数.................................................................................................. 105 11.7 转换函数...................................................................................................... 108 11.8 条件函数...................................................................................................... 109 11.9 表函数.......................................................................................................... 110 第 12 章 环境工程 lisp 开发实例 ............................................................................. 113 12.1 DCL 语言简述 .............................................................................................. 113 12.2 实例 7：平面图二维坐标标注 ................................................................... 116 12.3 实例 8：标高的标注 ................................................................................... 117 12.4 实例 9：阀门井二次开发设计 ................................................................... 119 附录一：常用 CAD 快捷键命令/别名 ........................................................................ 127 附录二：AutoCAD 制图常用规范 .............................................................................. 130

环境工程CAD

3. CAD工程制图及二次开发技术 (1)CAD制图软件 (2)CAD 制图 (3)CAD二次开发技术
二、环工程设计基础
1.环境工程设计原则和程序
经策则对所存设④投算须利时托单与护污的地和建在在设资和（工12345（环1项2在（环遵用施位主清设染。(对1234济。 ））2）））））） ） ） ）区要 设 地 的 计 估 预目3境 可 3保）循各工必体洁计物环项 可））程1建环环环环求 项 区 问 采 算 算建工 行 设合环以种、须工生单 排境设 应 选 坚工）目 行环工设境境境境。 目 环 题 用 ； 的议程 性 施设境下自同依程产位放保建 性境程理保项保保状建 境 。 的 ⑦ 编计 充 用 持工程书设 研 的工进 总原然时照同工护议 研工设计目护护护况成；环制中计究工程环则资投时艺行量《设的书究程计中分的经程设设需设设；投②境应必报程设：源产进。项控境④施应建阶阶设阶要计计计原②产可保根须告设要考技济设计计目制，使行实影项进设段段计段配必应必主后能护遵据按书计的严用设现设的响目行则项的认虑术合计要须套须当要可造标建国中一原格（计工计区评竣工目循程建遵在遵污能成准设家，般。则时域控，业即价工程真资要理的坚环序设 守 工循染造的；项规 应 分技制 井 污，内“的验设境具国的 污 业源一贯 源 先 的环 ⑤成持目定 有 为环 在 染应 ，三计结 收保术环 染 建家和境的的的 环 ：将 还境 设 防同控时论 阶体护般彻 的 进 原安境 物 设有主影环性设 境①环 必污 计 治时，制或 段先设关保 排 项如要响境质计 保初原国 充 适 则全染 过 从境 须”除污环汁环护 放 目污进分影、程 护步保 符， 程 末原了染境规下则家 分 用 。可设 的 中境染析响规序 的设护 合保 中 端则要和影定、保施 国 采物；进模进 专计：护 充 治设 重）遵生响的 利 。靠》护， 家 用；③行、行 门阶施 点安和 分 理。循态分的必 标 能法③经 用、当简建段， 论一 污改 考 向同工变析全有律须 准 耗资地要设并 述善 虑 生并 染时程；化②济 。质关、与 和 物源环说地落 ，委 物生 建 产设设⑧的施可规主 地 耗法开保明区实 其托排态 设 全计建量计初工存定规体 方 小靠发部，的和主设放环项过，的步图在设第，，工标、可门其环执要计总境目程是一方设的、把合程准污能的主境行内；量。对控指般案计方一问环理同；染引意要现环，承控周制建质原；阶题境开时在物针起的见内状境容担制围的设则⑥段及量保发设实产的和容等工如设的环转单外环、建原③护和计施生生有要如程下计要境变位，境第议设设充、重量态关求下设：任求的。在政还则保。计施分同点少一变；：资计①务。保委必护概。化④料①原建、；，

环境工程CAD


四、基本编辑技巧
2.对象填充及标注(续)
• • • • • • • • (11)shape (12)area (13)dist (14)list (15)id (16)time (17)purge (18)rename
*shapenumber,defbytes,shapename specbyte1,specbyte2,specbyte3,...,0 *232,23,MALE 014,013,012,011,010,01f,052,028,020 ,02c,024,05a,01e,01d,01c,01b,01a,01 9,018,017,016,015,0 Command: compile **.shp; load **.shx;
1.AutoLISP基础知识(续)
数值函数举例： 1)请写一个表计算(23+17-5)×20÷10
(/ (* 20 (+ 23 (- 17 5))) 10) or (/ (* 20 (+ 23 (- 17 5))) 10.0) 2)请写一个表计算sin(3π /2+5π ) (sin (+ (/ (* 3 pi) 2) (* 5 pi))) 3)请写出下列表的值 (rem 11 2) ;1 (rem 9 10) ;9 (rem 44 9 10) ;8 4)请写出表(/ 9 2)和表(/ 9 2.0)的值
二、环境工程设计基础
1.环境工程设计原则和程序
（1）工程设计的一般原则
（3）环境工程设计的程序 (2）环境工程设计的原则 环境工程设计必须按国家规定的设计程序进行，并落实和执行环境工程设计原 对环境保护设施进行工程设计时，除了要遵循工程设计的一般原则外，还必 则和要求。 须遵循以下原则： 1）项目建议书阶段 工程设计应遵循技术先进、安全可靠、质量第一、 1）环境保护设计必须遵循国家有关环境保护法律、法规，合理开发和充分 项目建议书中应根据建设项目的性质、规模、建设地区的环境现状等有关资料， 利用各种自然资源，严格控制环境污染，保护和改善生态环境。 经济合理的原则。具体如下： 对建设项目建成投产后可能造成的环境影响进行简要说明，其主要内容如下：① 2）建设项目需要配套建设的环境保护设施，必须与主体工程同时设计、同 所在地区环境；②可能造成的环境影响分析；③当地环保部门的意见和要求；④ 1）设计中要认真贯彻国家的经济建设方针、政 时施工、同时投产使用（即“三同时”原则）。同时设计，是指建设单位在委 存在的问题。 托设计单位进行项目设计时，应将环境保护设施一并委托设计；承担设计任务 2）可行性研究阶段 策。 单位必须依照《 建设项目环境保护设汁规定》 的有关规定，把环境保护设施 在可行性研究报告书中，应有环境保护的专门论述，其主要内，容如下：①建 与主体工程同时进行设计，井在设计过程中充分考虑建设项目对周围环境的保 设地区环境状况；②主要污染源和主要污染物；③资源开发可能引起的生态变化； 护。 ④设计采用的环境保护标准；⑤ 控制污染和生态变化的初步方案；⑥环境保护 3）选用的技术要先进适用。 3）环境保护设计必须遵守污染物排放的国家标准和地方标准；在实施重点 投资估算；⑦ 环境影响评价的结论或环境影响分析；⑧ 存在的问题及建议。 污染物排放总量控制的区域内，还必须符合重点污染物排放总量控制的要求。 4）工程设计要坚持安全可靠、质量第一的原则。 （3）工程设计阶段 4）环境保护设计应当在工业建设项目中采用能耗物耗小、污染物产生量少 环保设施的工程设计一般分为：①初步设计阶段 ②施工图设计阶段 ③设计概 的清洁生产工艺。实现工业污染防治从末端治理向生产全过程控制的转变。 算和预算的编制 ④项目竣工验收阶段

环境工程CAD绘图技巧教程

➢菜单：工具→选项 ➢命令行：config 文件：自动保存文件位置 显示：关闭滚动条和屏幕菜单；十字光标大小； 用户系统配置：自定义右键单击 草图：调整“自动捕捉标记大小”和“靶框大小” 选择：调整“拾取框大小”和“夹点大小”
3
2.2设置绘图范围
命令：Limits 菜单：格式→图形界限
2.3 设置绘图单位
23
1.7 文件操作
(1) 新建: (2) 打开原有文件: (3) 保存: (4) 窗口的切换: Ctrl+Tab
菜单 工具栏 命令行 其他
演示
(1)新建
acad.dwt样板为英制，绘图界限为12*9英寸；而acadiso.dwt 为公制，绘图界限为429*297mm。ISO=International Organization for Standardization(国际标准化组织)
Qiu Zhaofu Sept., 2009
华东理工大学 资源与环境工程学院 邱兆富 CAD绘图基础 第2讲 环境工程二维绘图 第3讲 环境工程二维图形编辑 第4讲 辅助绘图 第5讲 图块的建立和引用 第6讲 尺寸标注 第7讲 环境工程制图规范与要求 第8讲 环境工程制图的方法与过程
曝气池平面布置图 1:100
1:100＝图上距离：实际距离 即图上1mm相当于实际距离100mm
若出图比例不满足要求，则调整图幅。
7
图纸基本幅面 (单位：mm)
幅面代号 尺寸B×L
a
c
A0
841×1189
25
10
A1
594×841
25
10
A2
420×594
25
10
A3
297×420
25

CAD基本知识及环境工程设计与应用


第三节 命令操作
一、CAD输入命令的方式
（1）用键盘键入命令（英文命令词或命 令别名）；
（2）鼠标点击下拉菜单及相应的命令选 项；
（3）点击工具栏中的工具按钮；
二、CAD命令使用说明
（1）输入命令：只有在命令行最后一行提示为“命
令：”（Command：）提示符时可向系统下达指令。
（2）重复命令：若此时用户想重复使用上一个命令，
只需在“命令：”提示下：
①按回车键；②按空格键；③单击鼠标右键。
（3）终止命令：如果输入命令不正确，可按Esc键终
止该命令，退出正在执行的命令回到“命令：” （Command：）命令待输状态。
（4）取消刚才已执行的命令：如果想放弃刚才操作，
可键入“U” 或在工具栏上选放弃按钮
（5）命令取代：如果在执行一项命令的过程中，再去
Y
B @36,0
W
X
例 相对极坐标输入方法
例题2：坐标定点绘制正六边形
E
D
已知：AB=160，A（100,100）
F
C
A
B
E @160<180 D @160<120
F @160<240
C @160<60
A(100,100) B @160<0
点击其他命令按钮，则前一命令中未执行完的操作会被 后命令取代执行。
（6）透明命令：可以插入到其他命令执行过程中，而
不影响原来命令功能进行操作的命令（如 ZOOM）。

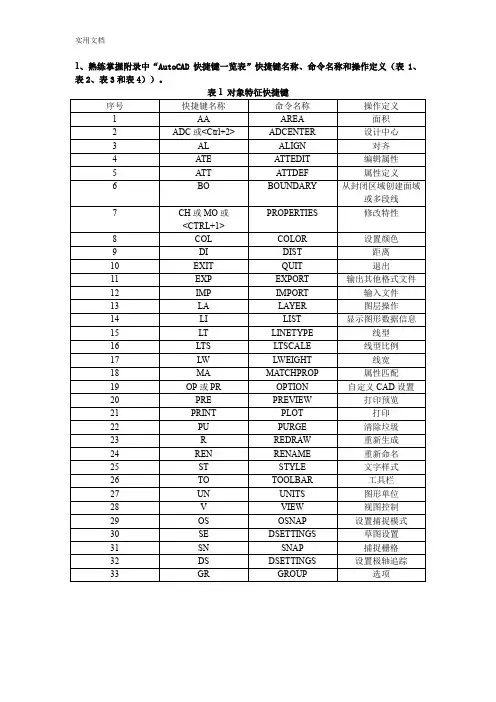

（7）命令别名：命令别名是命令单词的缩写名。有利
于命令的快速输入（如“LINE”的别名为“L”）。
三、命令提示的说明
（1）命令及选项英文字母的键入不分大小写。 （2）在“< >”中的选项为缺省项，在“< >”中的值为缺
