水泥浆液配比说明

素水泥浆比例
素水泥浆是一种由水泥和水按一定比例混合而成的浆体，常用于建筑和工程领域，如为新浇注的混凝土提供粘结层、修补表面缺陷或做为其他材料的底层。

素水泥浆的比例对其性能有重要影响，包括粘结强度、硬化速度和耐久性等。

**标准素水泥浆比例**：
- **水泥与水的比例**：一般来说，素水泥浆的水泥与水的重量比例（w/c比）常见于0.4到0.6之间。

这个比例决定了浆体的流动性、易操作性以及最终的强度。

比例过高可能导致浆体强度下降，而比例过低则可能使浆体难以操作和铺展。

- **低流动性**（较厚）：用于需要较高强度和较少流动性的场合，可能使用接近0.4的w/c比。

- **高流动性**（较薄）：用于需要较好流动性的应用，比如填充细小缝隙或作为涂层，可能采用接近0.6的w/c比。

**计算示例**：
假设需要准备1立方米的素水泥浆，而选择的w/c比为0.5，考虑到水泥的密度大约为1440 kg/m³，可以按以下步骤进行计算：
1. 首先确定所需水泥的重量。

以0.5的比例计算，如果以水泥的体积计，需要的水量是水泥重量的一半。

2. 假设全部浆体的密度类似于水泥的密度，这样可以简化计算。

实际上，浆体的密度会略低于纯水泥，因为加入了水。

这只是一个简化的计算方法，实际操作时应根据具体要求和现场条件调整水泥与水的比例。

特别是在考虑到实际应用中可能加入的添加剂（如减水剂、粘结促进剂等）和环境条件（如温度、湿度）的影响。

需要注意的是，上述计算是基于一般理论和简化假设，实际应用中应根据具体情况和标准进行调整。

在准备素水泥浆前，建议查阅相关的建筑材料标准和规范，或咨询专业人士。

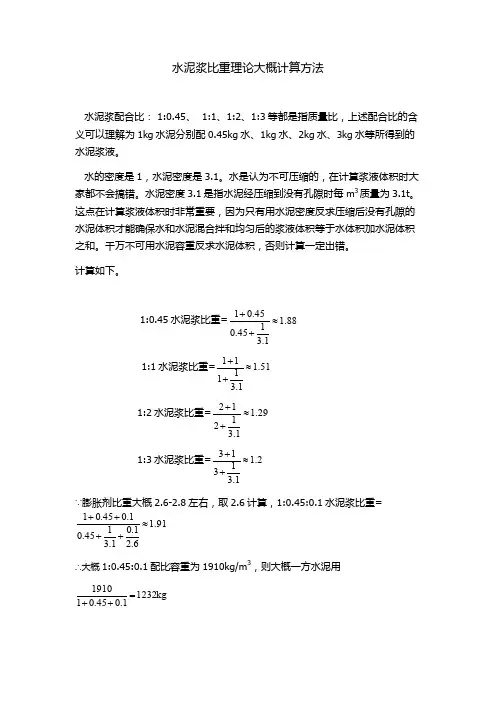

水泥浆比重理论大概计算方法
水泥浆配合比： 1:0.45、 1:1、1:2、1:3等都是指质量比，上述配合比的含义可以理解为1kg 水泥分别配0.45kg 水、1kg 水、2kg 水、3kg 水等所得到的水泥浆液。

水的密度是1，水泥密度是3.1。

水是认为不可压缩的，在计算浆液体积时大家都不会搞错。

水泥密度3.1是指水泥经压缩到没有孔隙时每m 3质量为3.1t 。

这点在计算浆液体积时非常重要，因为只有用水泥密度反求压缩后没有孔隙的水泥体积才能确保水和水泥混合拌和均匀后的浆液体积等于水体积加水泥体积之和。

千万不可用水泥容重反求水泥体积，否则计算一定出错。

计算如下。

1:0.45水泥浆比重=88.11
.3145.045.01≈++ 1:1水泥浆比重=51.11
.31111≈++ 1:2水泥浆比重=29.11
.31212≈++ 1:3水泥浆比重=
2.11.31313≈++ ∵膨胀剂比重大概2.6-2.8左右，取2.6计算，1:0.45:0.1水泥浆比重=91.16
.21.01.3145.01.045.01≈++++ ∴大概1:0.45:0.1配比容重为1910kg/m 3，则大概一方水泥用
kg 12321
.045.011910=++。

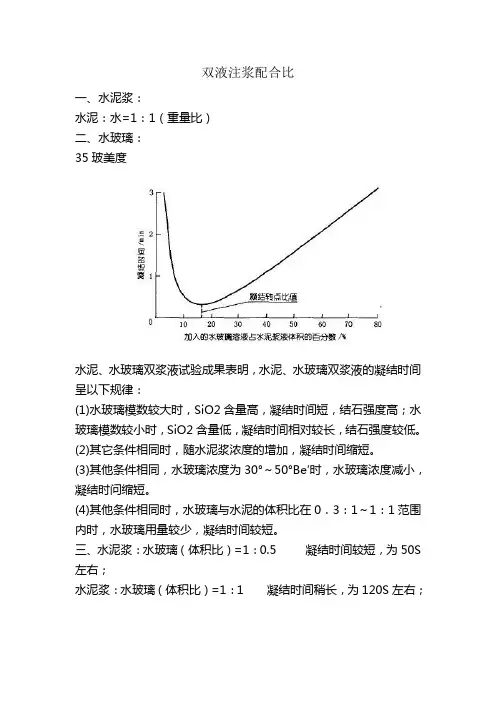

双液注浆配合比
一、水泥浆：
水泥：水=1：1（重量比）
二、水玻璃：
35玻美度
水泥、水玻璃双浆液试验成果表明，水泥、水玻璃双浆液的凝结时间呈以下规律：
(1)水玻璃模数较大时，SiO2含量高，凝结时间短，结石强度高；水玻璃模数较小时，SiO2含量低，凝结时间相对较长，结石强度较低。

(2)其它条件相同时，随水泥浆浓度的增加，凝结时间缩短。

(3)其他条件相同，水玻璃浓度为30°～50°Be′时，水玻璃浓度减小，凝结时问缩短。

(4)其他条件相同时，水玻璃与水泥的体积比在0．3：1～1：1范围内时，水玻璃用量较少，凝结时间较短。

三、水泥浆：水玻璃（体积比）=1：0.5 凝结时间较短，为50S 左右；
水泥浆：水玻璃（体积比）=1：1 凝结时间稍长，为120S左右；。

○5.注浆材料
注浆材料原则上采用水泥水玻璃双液浆。

○6.浆液配合比：浆液配合比的选择要考虑岩石裂隙情况及浆液的扩散半径，一般是由试验室通过试验确定，一般情况可选择：
水泥浆：水玻璃浆=1：0.5(体积比) 水泥浆的水灰比=0.8~1.2
○7.凝胶与凝结时间
浆液凝胶的确定一般应采用CS浆液作压注试验，当进浆量很大、泵压长时间不升高时，胶凝时间选1~2分钟；当进浆量中等、泵压稳定上升时，胶凝时间选3~4分钟；进浆量较小、泵压升高很快时，胶凝时间选5~6分钟。

双液浆的凝胶时间不同于凝结时间。

凝胶时间较短，是指由流动状态变位不流动状态的过程。

凝结是水泥浆体开始失去塑性的时间。

施工控制分三种情况：
a).水灰比固定，水玻璃浓度不变，变换双浆比例。

当水玻璃所占比例由小到大，凝胶时间则由长到短，初、终凝由快到慢；
b).水玻璃浓度不变，双液比例固定，变换水灰比例，当水灰比由小到大，凝胶时间由短到长，初、终凝由快到慢；
c).水灰比不变，双液固定，变换水玻璃浓度。

当水玻璃浓度由高到低，凝胶时间由短到长，初、终凝由快到慢。
