石油钻井扣型与寸石油钻井扣型与寸————————————————————————————————作者：————————————————————————————————日期：类型名称备注扣型钻头Φ660.40㎜Φ444.50㎜Φ311.15㎜Φ244.50㎜Φ241.30㎜Φ215.90㎜Φ118.00㎜26″17 1/2″12 1/4″9 5/8″9 1/2″8 1/2″4 5/8″731731631631631431231钻铤Φ228.6㎜DCΦ203.2㎜DCΦ177.8㎜DCΦ165㎜DCΦ158.8㎜DCΦ105.0㎜DC9″8″7″6 4/8″6 1/4″4 1/8″731×730631×630411×4104A11×4A10211×210无磁钻铤前5个同钻铤Φ158.8㎜MWD短节Φ166㎜MWD短节6 1/4″411×410411×410扶正器Φ660.4㎜SST Φ444.5㎜SSTΦ310㎜SSTΦ243㎜SSTΦ214㎜SSTΦ115㎜SSTΦ311.5㎜SST双母26″17 1/2″12 1/4″9 5/8″8 1/2″4 1/2″731×730731×730631×630631×6304A11×4A10211×210630×630631×630定向接头大弯接头大弯接头大直接头小弯接头小直接头631×630531×630521×630531×630521×630431×4A10431×4A10接头26″BIT接9″,9″之间,17 1/2″9″接8″12 1/4″BIT接8″8″接5″DP,7″DC双母8″接6 1/4″DC,NM接6 1/4″NM6 1/4″NM接7″DC,接5″DP 6 1/4″NM接5″NMDP(NM) 5″NMDP接6 1/4″NM双母7″接8″730×730731×630630×630631×410630×4A10631×4A10431×4A104A11×4104A11×410411×4A10430×4A10411×6306 1/4″NM接8″DC4A11×630动力钻具Φ197㎜Φ197㎜Φ171.5㎜Φ171.5㎜Φ95㎜×1.5°Φ197㎜(1°30′×1°)Φ165.7㎜单弯Φ158.8㎜DTUΦ165.7㎜(1°×1°45′)7 3/4″7 3/4″6 3/4″6 3/4″3 3/4″7 3/4″6 1/2″630×530D630×520B630×530430×430230×230630×530430×430430×430430×430钻杆Φ127㎜NMDPΦ127㎜DPΦ73㎜DP5″5″2 7/8″411×410411×410211×210方钻杆边长76.2㎜3″631×630531×630431×4A10常用接头尺寸名称扣型母扣镗孔直径公扣大头直径公扣小头直径127㎜钻杆178㎜钻铤411×410 134.79㎜133.35㎜114.3㎜158㎜钻铤4A11×4A10 124.61㎜122.70㎜103.73㎜88.9㎜钻杆120.65钻铤311×310 103.58㎜102.00 85.06㎜刮刀钻头扣公母锥扣421-420 123.83㎜121.72 96.31㎜444.5㎜3A 228.6DC 731×730 180.18㎜177.8 144.47㎜311.15㎜钻头203.2钻铤631×630 153.99㎜152.19196.85㎜动力钻具531×530 141.68㎜140.21 110.06㎜171.45㎜螺杆215.9钻头431×430 119.06㎜117.47 90.47㎜152.4㎜钻120.65㎜螺杆331×330 90.49㎜88.9 65.07㎜※钻具结构DX 定向钻具钻具代号钻头-BIT 钻铤-DC 钻杆-DP 无磁-NM 纳维-NV 代纳-DN螺旋扶正器-SST 短钻铤-SDC 加重钻杆-HWDP1英寸=25.4㎜ 1英尺=0.3048m=12英尺=96分=1000英丝1Mpa=145PSI 1ppg=0.1198g/㎝3 1gpm=0.0631L/S1磅=0.454公斤 1升=0.264加仑 1psi=0.69kpa=1磅/英寸2 大庆130钻机转盘转速70(Ⅰ) 120(Ⅱ) 200(Ⅲ)附录B：钻具扣型一览表Item Description OD(in) ID(in) CONNECTION0 244mm 730*6301 MUD MOTOR 8”6-5/8” REG (630*630)2 MUD MOTOR 6 3/4 4-1/2"REG (430*430)3 MUD MOTOR4 3/4 3 -1/2"REG (330*330)4 MUD MOTOR 3 1/2 2 3/8"RBD-2 3/8"IBU (230*2A10)---NC265 MWD HOS 8” 3.25”6-5/8"REG (631*630)6 MWDHOS 6 1/2 2.813”4-1/2"IF (411*410)---NC507 MWDHOS 6 3/4” 2.845”4-1/2"IF (411*410)---NC508 MWD HOC 6-3/4” 3.25”4-1/2"IF (411*410)---NC509 MWDHOS 4 3/4 2.500 3-1/2"IF (311*310)---NC3810 MWDHOC 4-3/4” 2.815”3-1/2"IF (311*310)---NC3811 MWDHOS 3 1/2 1.750 MODIFIED PD-MODIFIED BU12 NMDC 8” 3.25”6-5/8"REG (631*630)13 NMDC 7” 2.845”4-1/2"IF (411*410)---NC5014 NMDC 6 1/4 2.815 4"IF (4A11*4A10)---NC4616 NMDC 3 1/2 1.750 2 3/8"IPD-MODIFIED BU(2A1*M)---NC2616 NMDP 3 1/2 2.063 3-1/2"IF (311*310)---NC38 23 NMDP 5 3.000 4-1/2"IF (411*410)---NC50 18 HWDP 3 1/2 2.063 3-1/2"IF (311*310)---NC38 22 HWDP 5 3.000 4-1/2"IF (411*410)---NC50 21 DP 5 4.276 4-1/2"IF (411*410)---NC50 17 DP 3 1/2 2.602 3-1/2"IF (311*310)---NC3819 DP 2 3/8 1.815 2-3/8"IF (2A11*2A10)---NC2620 DP 2 7/8 2.151 2 7/8"IF (211*210)---NC2827 DC 8 3.250 6-5/8"REG (631*630)28 DC 9 3.250 7-5/8"REG (731*730)29 DC 6 1/2 2.813 4"IF (4A10*4A11)---NC4631 DC 3 1/8 1.250 2-3/8"IF (2A11*2A10)---NC2632 JAR 3 1/8 1.000 2-3/8"REG (231*230)34 JAR 6 1/2 2.750 4-1/2"IF (411*410)---NC5035 FEWD 6 3/4 2.750 4-1/2"IF (411*410)---NC5036 FEWD 4 3/4 2.750 3-1/2"IF (311*310)---NC3837 SDI 6-3/4 520*521（原来）38 SDI 6-3/4 520*4A11（现在）39 SDI 8 6-5/8"REG (631*630)38 SDI 6-3/4 3-1/2"IF （310*311）---NC38注意事项：1、所有4-3/4"的钻具的扣型都一样，为3-1/2"IF (311*310)---NC38。
API标准钻杆扣型* API 规范7的尺⼨注：其他规格、型号、尺⼨的各种钻杆接头、钻杆管体组合均可按要求提供公制美制英制螺纹对照表_N_eA型美制螺纹（UNF）常⽤规格\`Ss-> $ 外螺纹内螺纹I n BjO2:t -4 9/16"-19⽛14.28 13.08 |-6 11/16''-16 17.46 16.1 nEq)\ `sf-8 13/16''-16 20.64 19.28 o.qg- O.-10 1''-14 25.40 23.57 B> zaW~ PW-12 1(3/16)''-12 30.00 28.32 N FP+O']5 -16 1(7/16)''-12 36.51 34.67 9!`-dJ yf:-20 1(11/16)''-12 42.86 41.02 f0 5hEToz Onh aC型JIC37度美制UNF螺纹常⽤规格L A6TBtv0A -4 7/16”-20 11.11 10.03 Z4`,v O -5 1/2”-20 12.70 11.32 -z f" ~;-6 9/16”-18 14.28 13.08 eF4,i2}Ev-8 3/4”-16 19.00 17.68 z: $e'Mjk--10 7/8”-14 22.22 20.68 . =Y-cV 9-12 1(1/16)"-12 26.98 25.15 87zt >qJM -16 1(5/16)"-12 33.33 31.5 nA Z,xZacJ -20 1(5/8)"-12 41.28 39.44 't/ sM;-24 1(7/8)"-12 47.62 45.8 _& ?t-32 2(1/2)"-12 63.5 61.67 T .F- F(N7p= 4gGuM英制圆柱管螺纹（BSPP）常⽤规格5' ~yz { p-4 1/4”-19 13.157 11.55 K5 D9M@#M-6 3/8”-19 16.662 14.95 BXreGk-8 1/2”-14 20.955 18.63 J v ;4Z\``-12 3/4”-14 26.441 24.11 NTPpN2HF-16 1”-11 33.249 30.29 /$LHV, ~-20 1(1/4)''-11 41.91 38.95 7 _Y2 sL5 > D d4; )2英制圆锥管螺纹（BSPT）常⽤规格 ^ bF . o 基⾯⼤径基准距离M]tn_X >"1/4”-19 13.157 6 mC)5-;-b6A3/8”-19 16.662 6.4 Q;o r J&1/2”-14 20.955 8.2 \w)L k G+3/4”-14 26.441 9.5 q Ae oD:a1”-11 33.249 10.4 * P)xH+'|1(1/4)''-11 41.91 12.7 aJXn- 8}6{4s ;e%5rhp< } Q+;ozS( f @7{RMU 0 X8ktzTXdZ6 *sY A%%U美制圆锥管螺纹（NPT）B0${Q8V/:01/8”-27 10.24 4 ?K 8Z3f,D1/4”-18 13.60 4 1 BGM+{x3/8”-18 17.04 4.32 BMpRews6zC1/2”-14 21.22 4.48 X cu(~"d43/4”-14 26.57 4.75 0 ok%@Ij1”-11(1/2)”33.22 4.6 gK;[P;r33?1(1/4)”-11.5 41.96 4.83螺钉及螺纹[screw] ⼩的圆柱形或圆锥形⾦属杆上带螺纹的零件,有⼀带槽的或带凹窝的头,单独使⽤。
石油钻杆接头技术规范（内控要求）1、目的：本标准中规定了钻杆对焊接头和钻柱转换接头在加工制造过程中所使用的钢材材质、钢级，加工参数、方法，产品标识、检验方法及包装储存、运输的具体要求，是保证钻杆接头产品质量的纲领性文件。
2、引用标准下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 22512.2-2008 《石油天然气工业旋转钻井设备》第2部分《旋转台肩式螺纹连接的加工与测量》ISO 9000 《质量管理体系基础和术语》API Spec Q1 《石油、石化和天然气工业质量纲要规范》（第9版）API Spec 5DP《钻杆规范》（第2版）ASME第Ⅴ卷《无损检验》3、钻杆接头毛坯的验收准则3.1外观检测：3.1.1工件毛坯外径不得有超过12.5%周长或深度超2.54mm(0.1in)的非线性缺陷存在；3.1.2所有淬火裂纹均应被视为缺陷，不予接收。
3.2毛坯几何尺寸检测：3.2.1几何图形（见图1）a外螺纹钻杆接头毛坯图b内螺纹钻杆接头毛坯图图13.2.2尺寸检测：根据图1中所示的几何形状，再依据毛坯图纸所标定数据逐一进行检测；主要检测量具：游标卡尺、钢板尺；3.2.3检测频次：100%。
3.3、化学成分分析：3.3.1相关标准：ASTM A751；3.3.2钢材成分含量范围：4137H(37CrMnMoA) （见表2）表2成分C(碳) Si（硅）Mn（锰）P（磷）S（硫）Cr（鉻）Mo（钼）范围0.35~0.38 0.17~0.35 0.90~1.00 ≤0.020 ≤0.015 0.90~1.20 0.28~0.333.3.3主要检测项目及指标：P（磷）≤0.020%；S（硫）≤0.015%；3.3.4检测频次：每200只为1炉/批次，做一组样件；3.4、拉伸试验3.4.1相关标准：ASTM A370；3.4.2 试验范围（见表3）：表3屈服强度MPa 抗拉强度MPa伸长率%冲击功Jmin max min min 试验温度试样尺寸冲击值828 1138 965 13 -20℃±3℃10*10（mm）543.4.3拉伸试样：试样尺寸应采取直径12.7mm(0.500in)的圆棒进行试验。
钻杆接头尺寸标准
钻杆接头尺寸标准是指在钻探工程中，用于连接钻杆的接头尺寸的规定和标准。
这些标准通常由行业协会或标准化组织制定并发布，以确保不同制造商的接头能够相互兼容和互换。
根据不同的国家和地区的标准，钻杆接头尺寸可能会有所不同。
然而，在国际上广泛接受的标准是API（美国石油学会）标准。
API 标准规定了钻杆接头的尺寸、公差、材料和表面处理等方面的要求。
钻杆接头尺寸标准通常包括以下方面：
1. 接头外径：接头外径尺寸应符合标准规定，以确保与钻杆的配合紧密。
2. 接头内径：接头内径尺寸应符合标准规定，以确保与钻杆的配合顺畅。
3. 螺纹形状和尺寸：螺纹形状和尺寸应符合标准规定，以确保连接牢固并能够承受工作压力。
4. 壁厚：壁厚应符合标准规定，以确保接头的强度和刚度。
5. 材料：材料应符合标准规定，以确保接头的耐腐蚀、耐高温和耐磨损等性能。
6. 表面处理：表面处理应符合标准规定，以确保接头的抗腐蚀和耐磨损等性能。
总之，钻杆接头尺寸标准是钻探工程中非常重要的一个方面。
通过遵循这些标准，可以确保不同制造商的接头能够相互兼容和互换，从而提高工作效率和降低成本。
1钻具连接扣1.1钻具扣型1.1.1内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。
这种接头制作的钻杆具有加厚处的内径和接头内径及管体内径基本一致，故钻井液流动阻力小，有利于水功率的利用。
但接头外径大容易磨损，强度较低。
其中包括4-1/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。
该型螺纹因其牙型结构易导致应力集中，API已将其淘汰。
1.1.2贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。
这种钻杆接头内径等于管体加厚处内径，但小于管体内径，钻井液流动阻力大于内平式接头，但外径较小。
1.1.3正规型螺纹该型钻杆接头螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于加厚内径，而钻杆加厚端内径又小于管体内径的通径。
API设计正规型螺纹的主要目的是将其应用于钻头连接，由于钻头位于钻柱末端，在这里螺纹牙底的应力集中现象的存在与否无关紧要，因而API把它们所有规格全数保留下来。
1.1.4三种扣型的比较1、常见的钻杆扣型（V型螺纹）IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。
1.1、常用IF外加厚和REG内加厚，区别如下：⏹IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。
⏹IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。
1.2、贯眼FH不常见，也不常用。
1.3、各扣型的特点：内平式：主要用于外加厚钻杆。
其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。
贯眼式：主要用于内加厚钻杆。
其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。
正规式：主要用于内加厚钻杆及钻头、打捞工具。
石油专用管螺纹管材的类型及规格之一---------钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。
目前生产和检验依据的标准主要是API SPEC 7。
API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。
这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。
其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。
其主要螺纹型式如表1所示。
表1：钻具接头螺纹类型序号螺纹型式螺纹牙型规格与种类1 数字型（NC） V-0.038R NC23-NC77共计13种2 内平型（IF） V-0.065 23/8in-51/2in共计6种3 贯眼型（FH） V-0.065V-0.050V-0.040 31/2in-65/8in共计5种4 正规型（REG） V-0.050V-0.040 23/8in-85/8in共计8种1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。
所有规格螺纹均采用V-0.065平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为0.065英寸（1.651mm）。
除51/2IF外，其它规格螺纹的因结构尺寸与相应的数字型螺纹完全相同，故具有互换性。
该型螺纹因其牙型结构易导致应力集中，API已将其淘汰，其中包括41/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。
2. 贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。
该型螺纹的规格虽然为数不多，但却使用了V-0.065、V-0.050（牙底为圆弧，牙顶宽度为0.050英寸，1.27mm）和V-0.040（牙底为圆弧，牙顶宽度为0.040英寸，1.02mm）三种牙型，曾经被广泛用于水龙头、方钻杆、钻杆、钻铤和钻头。

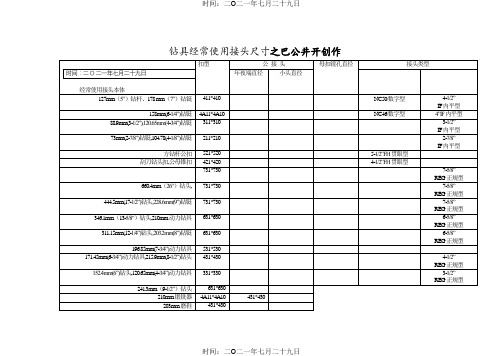

常用接头尺寸
※钻具结构
DX 定向钻具
钻具代号
钻头-BIT 钻铤-DC 钻杆-DP 无磁-NM 纳维-NV 代纳-DN 螺旋扶正器-SST 短钻铤-SDC 加重钻杆-HWDP
1英寸=25.4㎜ 1英尺=0.3048m=12英尺=96分=1000英丝1Mpa=145PSI 1ppg=0.1198g/㎝3 1gpm=0.0631L/S
1磅=0.454公斤 1升=0.264加仑 1psi=0.69kpa=1磅/英寸2
大庆130钻机转盘转速 70(Ⅰ) 120(Ⅱ) 200(Ⅲ)
注意事项：
1、所有4-3/4"的钻具的扣型都一样，为3-1/2"IF (311*310)---NC38。
2、如果DWD施工，用7"无磁钻铤，则悬挂短节和无磁钻铤之间不需要配合接头。
3、如果DWD施工，用6-1/4"无磁钻铤，则悬挂短节和无磁钻铤之间需要扣型为
410*4A11的无磁配合接头。
4、使用浮阀，浮阀的扣型应根据实际钻具组合来配置，有时需要转换接头。
5、SDI与6-1/4"的无磁钻铤一起使用，下面不需要配合接头，上面需要一个410*521
的配合接头。
6、SDI与7 "的无磁钻铤一起使用，下面配4A10*411的接头，上面配410*521的接头。
美国石油学会标准钻杆规范钻杆规范l 范围1.1 概述1.1.1 本规范包括下列第1组和第3组的钻杆。
钻杆的名义重量和壁厚如表1所示，尺寸如表7和表8所示。
除有特别说明者外，本规范的技术要求适用于下述两组钻杆：第1组——E级钻杆；第3组——所有高强度级钻杆(X95、G105和S135钢级)。
表l API钻杆表①①本规范可适用有特殊加工端部的钻杆，见9.11.1.2 在本规范的尺寸表中，管子是以外径尺寸命名的。
外加厚管子的外径是指管体外径，而非加厚部分外径。
1.2 记录保存本规范要求保存记录的试验和检验项目见表2。
此类记录应由制造厂商负责保存，而且，自向制造厂商订购日期起的三年时间内，如买方有要求的话，应向买方提供此类记录。
表2 保存的记录1.3 测量装置如本规范对试验或测量装置的校准或校验有要求，而装置经受异常或严重情况会使其精度产生问题时，应在进一步使用之前进行重新校准或重新校验。
1.4 特殊工艺特殊工艺是管子制造过程中的最后工序，它会影响本规范要求的性能（除化学成分和尺寸要求外）。
可用的特殊工艺是热处理、无损检验，如适用的话，还有冷精加工。
1.5 合格证书1.5.1 如果买方有要求，制造厂商应向买方提供一份产品合格证书，说明产品已按本规范要求制造、取样、试验和检验，并且符合要求。
1.5.2 由电子数据传输系统(ED1)打印或以电子媒体形式提供的材料试验报告、合格证书及类似文件与发证机构打印的副本具有同样的效力。
ED1传输的文件必须符合本规范的要求，并符合购方与供应方之间有关ED1的协议。
1.5.3 如果需要其他资料（包括机械性能试验结果），应在订货单上明确指定SRl5。
2 引用标准2.1 总则本规范全部或部分地参考了下列其他API标准、工业标准和政府标准。
2.2 要求本规范中作为引用标准的其它标准技术要求对产品的可靠性和互换性是必不可少的。
2.3 等效标准其它国家标准和国际标准在作为等效标准使用前应提交给API批准后方可列人本规范内。
