涡街流量计规格书

LUGB型涡街流量传感器使用说明书北京中元瑞得科技目录一、概述···············错误!未定义书签。

二、技术参数·············错误!未定义书签。

三、工作原理 (6)四、结构尺寸 (8)五、安装 (11)六、接线 (14)七、系数设定 (17)八、设置和调整 (19)一、脉冲输出型（不带液晶显示表头） (19)二、4~20mA输出型（不带液晶显示表头） (20)3、智能型（带单排液晶显示表头） (25)4、智能型 (带双排液晶显示表头内部供电锂电池) (27)五、智能型 (带双排液晶显示表头外部供电 4～mA输出) (31)九、故障排除 (33)十、定货须知 (34)一、概述LUGB涡街流量传感器是一种采纳压电晶体作为检测元件的新型应力式流量测量仪表，适用于各类气体、蒸汽、液体和水的流量计量。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、结构简单、稳固性高等优势。

传感器的型号规格代码说明见表1。

二、技术参数1、利用条件环境温度：-40 ～55℃相对湿度：5% ～90%大气压力：86 ～106kPa2、技术参数公称通径：15 ～1000mm测量介质：液体、气体、蒸汽介质温度：-40 ～+320℃连接方式：法兰卡装式，法兰式，插入式公称压力：精度品级：级，级，级重复性：≤%，%, %本体材质：1Cr18Ni9Ti负载电阻：＜750Ω供电电源：, 锂电池输出信号：脉冲, 4 ～20mA. DC, RS-485流速范围：液体～6m/s, 气体5 ～60m/s流量范围：见表2防爆品级：iaIICT 1-6本安型(与齐纳平安栅配套利用)防护品级：IP65结构型式：一般型智能型(带显示表头)-1-表1 涡街流量传感器型号规格代码说明-2-表2 LUGB涡街流量传感器流量范围图表说明:一、表2中所列流量范围的介质状态如下：液体—是密度为1000kg/m3的水气体—是工况状态下的空气蒸汽—是表压为的干饱和蒸汽-3-传感器的流量范围受介质密度和粘度的阻碍，当介质状态不同或为其它介质时，流量范围按以下方式确信：下限流量：Qminρ=Qmin·(m3/h)Qmin v= 6×104v·D (m3/h)式中：v =μ/ρ(m2/s)式中：Qminρ—依照介质密度计算得出的下限流量(m3/h)Qmin v—依照介质粘度计算得出的下限流量(m3/h)Qmin —表2 给出的下限流量(m3/h)v —运动粘度(m2/s)D —管道内径(mm)μ—动力粘度(Pa·S)ρ—工况密度（kg/m3）ρ1—密度（水：1000 空气：蒸汽：）（kg/m3）比较Qminρ和Qmin v，取其中数值较大的一个作为此工况下的该口径传感器的下限流量。

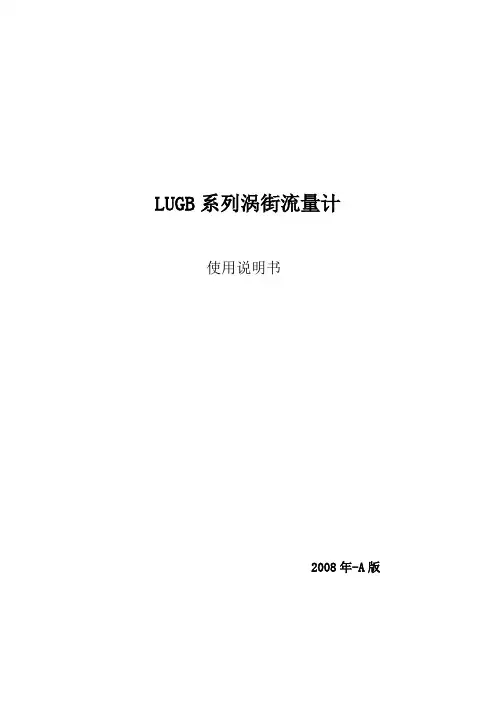

LUGB系列涡街流量计使用说明书2008年-A版目录一. 概述工作原理 - - - - - - - - - - - - - - - (3)二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范围- - - - - - - - - - - - - - - - - - - (4)四. 安装结构图- - - - - - - - - - - - - - - - - - (5)五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)一概述LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。

该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。

该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。

如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

概述1.1 原理及适用范围涡街流量计是目前国际上主要流量仪表产品之一，广泛应用于石油、化工、冶金、供热等部门。

对液体、气体、蒸汽的流量进行检测和计量。

在流体中设置三角柱型旋涡发生体，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1．1所示，旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f，被测介质的平均流速为V，旋涡发生体迎流面宽度为d，表体通径为D，即可得到关系式：在旋涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB—2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1．2 特点检测元件不接触流体，可靠性高，介质适应性强无可动部件，耐磨损，结构牢固、简单良好的抗震性能允许工作温度范围宽，-40℃~+350℃测量范围宽，准确度高脉冲信号输出或二线制4～20mA 电流信号输出2、基本参数3、传感器的选型:1. 传感器是由检测体与检测放大器两部分及连接杆组成，表体及其组成部件和连接杆均由1Crl8Ni9Ti 材料制成，具有防腐耐用之优点，内部旋涡发生体与表测量介质液体、气体、蒸汽(单相介质或可以认为是单相介质) 饱和蒸汽在干度≥85％时，可以认为是单相介质介质温度 -40℃~+350℃介质压力 1.6MPa 2.5MPa 4.0MPa(压力4.0MPa 以上，需特殊定做) 准确度 1.0级 1.5级量程比 1：8~1：30(参比标况下空气) 1：8~1：40(参比常温水) 流量范围 液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽5.0~70.0m/s 规 格 Φ25Φ40 Φ50Φ65Φ80 Φ100Φ125Φ150 Φ200 Φ250 Φ300 材 质 1Crl8Ni9Ti 雷诺数 正常2x104~7x106 阻力系数Cd ≤2.6允许振动加速度 LUGB 型≤0.2g 防护等级 IP65 防爆等级(ia) ⅡCT6环境条件环境温度-40~+55℃(非防爆场所) -20~+55℃(防爆场所)相对湿度 ≤85％ 大气压力 86~106kPa供电电源 非防爆型脉冲型 +12VDC 20mA 电流型+24VDC 20mA输 出 信 号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V 二线制4~20mA 信号(隔离输出) 负载≤500Ω体之间采用气体保护自熔焊接，坚固耐用。

涡街流量计规格书(一)涡街流量计作为现代传感器技术中的一种，能够在各个领域中得到广泛应用。

涡街流量计规格书是涡街流量计的重要组成部分，具体包含哪些内容？下面让我们来详细了解一下。

一、涡街流量计规格书的定义及作用涡街流量计规格书是指在涡街流量计的设计、选型及安装验收等过程中，用于规范和说明涡街流量计的各项技术指标、性能参数和结构特征的一份文件。

它不仅为涡街流量计的选型、生产和使用提供了依据，也为流量计的管理和维护提供了参考，是保证涡街流量计正常工作的依据。

二、涡街流量计规格书的主要内容1. 涡街流量计的产品说明：包括产品名称、型号、生产厂家、生产日期、准确度等；2. 涡街流量计的技术指标：包括量程、精度、反应时间、线性误差、输出信号、稳定性、重复性等；3. 涡街流量计的结构特征：包括流体介质、测量范围、最大工作压力、环境温度、安装方式等；4. 涡街流量计的选型、使用和安装：包括选型依据、使用方法、注意事项、安装方法、调试流程等；5. 涡街流量计的维护和保养：包括保养周期、保养方法、防腐性能、清洗方法等；6. 涡街流量计的实验室验证测试：推荐将涡街流量计送至实验室检测，以验证其性能指标是否符合规格书的要求。

三、涡街流量计规格书的应用范围涡街流量计规格书主要应用于以下几个方面：1. 涡街流量计的选型和设计；2. 涡街流量计的生产和生产质量控制；3. 涡街流量计的安装和验收；4. 涡街流量计的使用和维护；5. 涡街流量计的售后服务。

总之，涡街流量计规格书是保证涡街流量计正常精准工作的关键文件。

涡街流量计生产厂家、使用者均应根据规格书的内容认真选型、生产、使用和维护涡街流量计，以确保涡街流量计在不同领域中的广泛应用。

目录LUGB系列涡街流量计 (2)一．概述 (2)二．工作原理 (2)三．仪表特点与用途 (2)四．技术参数 (3)五．产品型号与标记 (3)六．选型 (4)七．结构形式与安装形式 (7)八．流量计的安装要求与注意事项 (8)九．调试与使用 (11)1. 脉冲输出型涡街流量传感器（LUGB-N系列） (11)1.1 仪表接线 (11)1.2 仪表调试 (11)2. 4～20mA输出型涡街流量变送器（LUGB-A系列） (13)2.1 仪表接线 (13)2.2 仪表调试 (14)3．电池供电现场显示型涡街流量计（LUGB-B系列） (14)3.1 仪表接线 (14)3.2 仪表调试： (14)4．24VDC供电现场显示型涡街流量计（LUGB-C系列） (15)4.1 仪表接线： (15)4.2 仪表调试 (16)5．温压补偿型涡街流量计（LUGB-D系列） (17)5.1 仪表接线 (17)5.2 仪表调试 (19)6．低功耗涡街流量计（LUGB-M系列） (21)6.1 仪表接线 (21)6.2 仪表调试 (22)LUCB系列插入式涡街流量计 (25)一．产品概述 (25)二．工作原理 (25)三．仪表特点 (25)四．技术参数 (25)五．选型 (26)六．结构形式与安装方法 (27)LUGB系列涡街流量计一．概述LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。

每种型式都有整体、分体结构，以适应不同的安装环境。

二．工作原理涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。

LUGB系列涡街流量计之五兆芳芳创作使用说明书目录一. 概述任务原理 - - - - - - - - - - - - - - - (3)二. 技巧参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量规模- - - - - - - - - - - - - - - - - - - (4)四. 装置结构图- - - - - - - - - - - - - - - - - - (5)五. 装置及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验办法 - - - - - - - - - (10)八. 维护及毛病排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操纵说明 - - - - - - - - - - - - - - (12)一概述LUGB系列涡街流量计是一种采取压电晶体作为检测元件，输出与流量成正比的尺度信号的流量仪表.该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计较机及集散系统配套使用，对不合介质的流量参数进行丈量.该仪表按照流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构复杂、通用性好和稳定性高的特点.LUGB系列涡街流量计可用于各类气体、液体和蒸汽的流量检测及计量.LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点.二任务原理涡街流量计的基来源根底理是卡门涡街原理,•即“涡街旋涡别离频率与流速成正比”.流量计流通本体直径与仪表的公称口径基底细同.如图一所示,•流通本体内拔出有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动标的目的垂直,底面迎向流体.当被测介质流过柱体时,在柱体两侧瓜代产生旋涡,旋涡不竭产生和别离,•即“涡街”.,•旋涡别离的频率与柱侧介质流速成正比.式中:ｆ──柱体侧旋涡别离的频率(Ｈｚ);Ｖ──柱侧流速(ｍ/ｓ);ｄ──柱体迎流面宽度(ｍ);Ｓr ──斯特劳哈尔数.是一个取决于柱体断面形状而与流体性质和流速大小根本无关的常数.图一圆管内的涡街三产品特点传感器丈量探头采取特殊工艺封装，耐低温可达350℃敏感元件封状在探头体内，检测元件不接触丈量介质，使用寿命长传感器采取抵偿设计，提高仪表抗震性结构复杂、无可动件，耐用性高在规则雷诺数规模内，丈量不受介质温度、压力、粘度影响流量计可应用于防爆场合，平安性好量程比宽，可达10:1 15:1通用性强，可丈量不洁净的气体、液体四技巧参数情况温度: (-40～55)℃ ;相对湿度: (5～90)% ;大气压力: (86—106)Kpa公称通径: (15～1500)ｍｍ（大于200mm为拔出式结构）；丈量介质: 液体、气体、蒸汽;公称压力: 1.6Mpa 2.5Mpa 4.0Mpa介质温度: (-40～+350)℃;精度等级: 0.5级,1.0级1.5级,2.5级;线性度: ≤±1.5％;重复性: ≤0.5％,≤1.0% ;输出信号: 电压脉冲;(4～20)mA DC（两线制）;;供电电源: 电压脉冲 12V DC或24V DC;电流型 24V DC智能电流型 24V DC智能电池型 3.6V DC负载电阻: 最大负载电阻不超出350Ω.本体材质: 304不锈钢连接方法: (15～300)mm 法兰卡装式结构;(200～1500)mm 为拔出式结构;庇护等级: IP65, IP67 ;电缆接口: PG10防爆类型: 本安型; 隔爆型防爆标记: iaⅡCT6; dIIBT4,Exia11CT5五工况流量规模（m3/h）(一)法兰卡装式流量计装置结构图图二. 法兰夹装式结构图(二)拔出式流量计装置结构图图三. 拔出式结构图图四流量计结构尺寸(三)流量计结构尺寸七装置及接线(一) 装置(1) 装置地点的选择a. 情况温度: 流量计的任务情况温度不低于-40℃,不高于+55℃,如受到生产设备的热幅射时,应采纳隔热和通风措施.b.情况空气: 避免将流量计装置在含腐化性气体的情况中，如只能装置在含腐化性气体的情况中,则需提供充分的排风措施.c. 机械振动和冲击: 流量计的结构是巩固的,不会因振动而损伤,但振动会产生搅扰信号,若管道上的振动和冲击强烈,而介质流速又低，则可能导致搅扰信号大于流量信号,造成示值误差.因此,流量计应当尽可能装置在振动和冲击小的场合,•装置位置在5～20Ｈｚ的振动频率下,要求振动加快度不大于1ｇ,不然应采纳减振措施.例如,在流量计装置处振源来向的管道上加装固定支撑,并装置防振垫等措施.特别注意:在空压机出口处振动较强,不克不及装置流量计,应装置在储气罐之后.d.流量计装置地点周围应有充裕的空间，装置在高处的流量计应尽量有任务平台,以便于装置和维修.此外,为了维修查抄便利,•邻近应有可供丈量仪器用的交换220Ｖ电源插座.e. 流量计最好装置在室内,必须装置在室外时,应有防晒和防潮措施.f. 流量计装置地点应远离大功率电机,变频器,大功率变压器和无线电收发机,不然,有可能造成仪表不克不及正常任务.(2) 对装置管道的要求a.流量计上游侧和下游侧必须要有足够长的同径直管段.长度应合适下表的要求.●法兰卡装式(法兰连接式)流量计直管段●拔出式流量计直管段b. 在规则的直管段长度内,管道入流段与出流段目测应是平直的.为包管被测介质满管,流量计应尽量避免装置在调节阀、半开闸阀的下游.一般情况下不在扩大管后装置流量变送器.c. 流量计可垂直、水平或其它任何角度进行装置,将流量计装置在垂直或倾上时,流体流向应是自下而上的.d. 需要在流量计邻近装设取压或测温点时,取压点应在流量计后3Ｄ以外,•测温点应在流量计5Ｄ以外.e.为便利检验流量计,强烈建议装置旁通管.在需清洗的管道上或所装置流量计的管道不克不及断流的情况下,就必须装置旁通管道.(3)涡街流量计的装置在装置时必须注意下列事项:a. 被测介质流向必须与流量计上的流向箭头标记一致.b. 装置卡装式流量计时,可通过专用凹面法兰的凹面包管管道和流量计流通本体同心.并注意密封垫不克不及深入管中.(4).拔出式涡街流量计装置在管道上,需要在装置处开一个φ87圆孔.在圆孔处焊上随流量计提供的连接法兰，要求开口法兰短管必须垂直管道并且短管的轴线与管道中心线重合.如图五所示.连接法兰的短管上有加工的凸台，凸台和管道外壁对齐，然落后行焊接.图五拔出式涡街流量计开口法兰与管道的焊接a.按照需要确定是否装置球阀.在维修时装拆流量计时允许中断流量，则不需要装球阀；如果不允许中断流量，则需要装球阀.球阀由我公司配套供给，型号为：Q41F16（DN80），若需要装置球阀，订货时必须注明.b.如果需要装置球阀，先将球阀装在开口法兰上，然后打开球阀，再将拔出式涡街流量计装在球阀上，见图三.如果不需要装置球阀，则直接将拔出式涡街流量计装在开口法兰上，装置时请注意测速本体应在管道中心处.(二) 接线说明: a. 装置流量计的管道及缩小器壳体应有良好的接地(接地电阻不大于10Ω)•.b. 流量计采取二线制接线，推荐采取ＡＶＰＶ2×0.5双芯屏蔽线.(1)LUGB-Ⅰ型(脉冲输出)接线图(2)LUGB-Ⅱ型(电流输出)(3)LUGB-Ⅲ型(智能型)接线拜见前面智能涡街流量计操纵说明八流量计参数的整定1. 关于流量计的仪表常数流量计在出厂前已经过调试和检测,•每台流量计的仪表常数Ｋ均已在铭牌和出厂及格证上注明，它的物理意义是在标定状态下（Ｐ＝101.3ｋＰａ，ｔ＝20•℃）每流过流量计１升体积流量，流量计输出的脉冲个数，单位是１／Ｌ.由于丈量介质温度变更,丈量管道及旋涡产生体几何尺寸产生变更(热胀冷缩),•需对流量仪表常数进行修正,修正系数ＫＴ的表达式为：ＫＴ×10-5×(ｔ-20)式中:ｔ──丈量介质的温度,℃.2. 流量单位换算办法(1). 按照工艺设定的流量规模计较出实际管道任务状态下的体积流量：工艺设定的流量可以是质量流量（kg/h）、任务状态下的体积流量（m3/h）或尺度状态的体积流量（N m3/h），将质量流量或尺度状态的体积流量换算成任务状态下的体积流量的办法如下：a．将质量流量的最大流量（量程上限）Gmax（kg/h）换算成任务状态下的体积流量Qmax（m3/h），计较公式为：×─ (m3/h）式中: ρ──仪表任务条件下介质的密度(ｋｇ/ｍ3)b．将气体尺度状态的最大流量（量程上限）Q0max （Nm3/h）换算成任务状态下的体积流量Qmax（m3/h），计较公式为：(m3/h）Qmax= Q式中: Ｐ──仪表任务条件下气体的表压（ＭＰａ）；ｔ──仪表任务条件下气体的温度（℃）.(2). 按照任务状态下的最大体积流量Qmax（m3/h）计较涡街的最大频率fmax：Qmax×Ｋ×ＫＴ (Hz）式中: Ｋ──仪表系数（１／Ｌ），K值标明在仪表铭牌上；ＫＴ──温度修正系数.九流量计的信号检测、调整和校验办法1. 静态检测丈量静态电流,在24V上串联尺度电阻，用数字电压表丈量，或用现场指示表检测.在无流量信号条件下，静态电流为4mA，现场指示表在0%的位置.如有偏差，可调电位器W1，但调之前一定要用示波器或频率计不雅察,确定无频率信号（方波），包管频率电流转换器无输入的条件下，调零才有意义.在系数板不接的条件下，可直接调W1，实现调零.2. 动态检测：动态检测是指变送器有信号输入的条件下进行检测.输入上限流量信号，TP4有1000Hz输出频率，此时频率电流变换电路应有满量程输出，变送器输出电流应为20mA DC，如有偏差，可调整量程电位器W2，使输出为20mA DC.一般在使用中改动量程，只需计较K B值，在编码开打开相应调好K B值就可改动变送器流量量程，无需调W2电位器.3. 模拟检测办法：在校验室进行电路测试时，可用模拟检测办法进行.用频率产生器信号代替探头信号，频率产生器的输出外壳屏蔽端不接入端子，而应接到（公共地）端，信号输出端接到缩小板输入端子的任一端子便可.频率产生器输出信号频率调整在变送器出厂及格证所定的频率规模内，信号幅度在频率高时稍为增大，一般可控制在1～2V PP值规模内，以能触发缩小电路有输出反响为准.4. 阻尼调整：缩小电路板上有两个拔动开关，辨别用以调整电路输出信号的阻尼时小输出信号的动摇.调整时可用小螺丝刀拔动开关进行.s；当阻尼开关“1”打向ON时，电路响应时间约为1s；当阻尼开关“2”打向ON时，电路响应时间约为5s；当阻尼开关“1”，“2”均打向ON时，电路响应时间约为6s；如流量计输出电流值变更较大，可通过选择阻尼开关位置，将输出电流稳定下来.调整阻尼开关位置不影响流量计的零位和量程.5 灵敏度调整当现场震动搅扰过大，已经影响正常的丈量时，通过缩小线路板上K1和K2进行调整.K1是电路板缩小倍数，K2是电路板灵敏度.由于采取量化的设计办法，通过拨动开关的位置便可.一般情况下，K1不必调整，只调整K2就能解决，特殊情况下，K1、K2可以配合进行调整.十维护及毛病排除1．流量计显示不正常时，应查抄工艺状况是否满足仪表要求，工艺流量是否落在流量计所能丈量的规模内，如不满足该要求，流量计显示会不正常的.2．流量计所能检测的介质应为单相流体，如有气液两相现象的介质，流量计显示将不正常.3．流量计有毛病时，应正确区分是否显示仪表，或其它二次仪表有毛病.如流量计有输出，而显示仪表无显示，这类毛病应在显示仪表.4．确认毛病来源于流量计，可按下表进行排除处理.十一订货须知用户订货时请提供以下条件,以便帮忙正确选择流量计的规格和系数.1. 管道尺寸:外径×壁厚(ｍｍ);2. 丈量介质名称，介质密度〔ｋｇ／ｍ3〕;3.设定的最大流量即流量计的量程上限值〔ｋｇ／ｈ,或ｍ3/ｈ〕;4.工艺的最小流量〔ｋｇ／ｈ,或ｍ3/ｈ〕;5.任务压力,（ＭＰａ）;6.任务温度，（℃）7.如配我公司智能流量积算仪,请一齐提供：压力变更规模，或压力变送器型号、量程；温度变更规模，或温度变送器型号、量程.智能涡街流量计（操纵部分）1、概述LUGB系列智能涡街流量计是我公司多年调研，在LUGB涡街流量传感器的根本上研制而成的又一种新型仪表，该仪表具有LUGB涡街流量传感器的所有优点，并增加了以下优点：无外接线—无须外接电缆提供电源，装置便利.低功耗—电池可使用一年以上.断电庇护—断电后庇护数据时间大于40年.现场显示—累积流量、瞬时流量、频率等.线性函数—有四段非线性修正可设置，可提高精度.阻尼选择—有0—16秒阻尼时间选择，使仪表输出更稳定.自诊断—仪表出错、设定错误等都可以被诊断并且显示出来.通用性好—不合口径线路板通用，在现场改换不需重新标定.2、主要技巧参数情况温度 -15℃～ +60℃电源电压电流输出： 24V ± 10% ；DC脉冲输出： 12V ～ 24V ；DC电池供电：输出信号电流输出：4～20mADC，负载电阻0～500Ω脉冲输出：低电平小于1V；高电平大于电源电压的80%；防爆等级 dⅡBT2～T43、显示仪表有两种状态：显示状态和设定状态.在显示状态，通过按键可以显示累积量、瞬时量和自检结果.在设定状态，可设定各类参数.这两种状态可通过按SET键大于3秒释放后转换.按键操纵应0.5秒以上，不然仪表无反响.面板上有三个键：SET、SHIFT和INC.在显示状态下：按SHIFT键：累积量→瞬时量→自检结果→累积量按INC 键：累积量←瞬时量←自检结果←累积量按SET键不放8秒左右显示OFF后仪表处于关机状态.按任意键自动开机.仪表显示说明规模* * * * * * 累计量0—999999F * * * * 瞬时量—9999* * * * 自检结果GOOD4、设定设定状态下：SET 键为读写键，SHIFT 为光标移位键，INC 为数字增加键（或小数点移位）.显示说明:（11处于闪烁显示状态.（2）当显示的数字为“1”：暗示数字1处于一直显示状态.按键说明:（1）短按SET键：暗示按SET键大于0.5秒但小于3秒.（2）长按SET键：暗示按SET键大于3秒后释放.（3）按住SET键：暗示按SET键不释放.具体操纵如下：2、气体拔出式涡街流量计 DN = 053、低温气体拔出式涡街流量计 DN = 094、修改参数不退出设定状态，参数将不被执行和保管.5、接线1）、模拟电流输出接线（OU = 00）2）、电压脉冲输出接线（OU = 01）3)、无源智能涡街流量计无须外接电线（OU = 02 07）.内部接电池组（一节 3.6V锂电池或三节5号碱性电池）OU数值越大电池使用寿命越长；6、错误代码正常情况下自检结果显示：GOOD在出现错误时在自检结果如下：仪表显示错误名称出错可能的原因积算输出ERR 3 低压报警1、电源电压偏低2、电池电压偏低3、电源有毛病保持任务,电流输出偏低ERR 2 读写出错EEPROM不起作用暂停ERR 1 运算出错参数设定有误暂停ERR 0 流量溢出量程设定有误保持任务输出21mA7、装置详见LUGB涡街流量计说明书.当仪表垂直装置时，可将表头内的显示板旋转90度（四颗螺丝固定），以便利读数和操纵.。

本公司对本选型资料保留进一步修改的权利，如有改动恕不通知用户，不便之处，敬请谅解。

一、产品简介 ............................................................2二、特点 ................................................................2三、技术参数 ............................................................2四、测量原理 ............................................................2五、结构图及各种结构尺寸图 ..............................................4六、流量计的正确安装 ....................................................6七、电气接线 ............................................................9八、电流输出负载特性曲线 ................................................ 0九、流量计的显示及设置 .................................................. 0十、拆卸和重新装配 ...................................................... 3十一、维护及故障排除 .................................................... 3十二、流量测量范围表 .................................................... 4十三、选型表 ............................................................ 6十四、订货工况咨询表 .................................................... 7附录一、常用气体密度表................................................... 8附录二、饱和蒸汽密度表................................................... 9附录三、公称直径、外径、壁厚尺寸参考表.. (20)目 录HART总线协议功能● 可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电的可显示电池电量式中：f——柱体侧旋涡分离的频率（Hz） V——柱体流速（m/s） d——柱体迎流面宽度（m）；Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数， Sr：0.17～0.18V/V=1-1.25d/D 故：f=SrV d=Sr=V(1-1.25d/D)dV 1f(1-1.25d/D)d 图 管道内的涡街此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有固定的比值：由于上式中，d和D都是已知的结构尺寸，而Sr是常数，因此测得旋涡分离频率f，便测得了管内平均流速，从而测得流量Q：Q=3600f• （m 3/h）式中：f——变送器流通本体的流通面积（m2） ——变送器流通本体的平均流速（m/s） 旋涡交错分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。

JS-300-0200-13 产品特性适用多种测量介质：液体、气体和蒸汽基于双探头抗振算法，可提供更优的抗振性能基于数字信号频谱分析技术，可提供更宽的测量范围和更优的测量精度智能的自诊断功能，可提示现场应用出错信息可选内置的温度、压力补偿型质量流量，节省现场安装成本简洁明了的显示界面，可显示流量、温度、压力等参数简单而人性化的参数设置，常用的功能设置均组合在一起以方便使用低功耗设计，可实现温、压补偿型两线制HART@4~20mA支持RS485-Modbus RTU和HART通讯注1：所述精度为流量计满足标准工作条件的测量精度。

产品性能描述222：所述精度为流量计满足标准工作条件的测量精度。

注□输出信号脉冲信号,高电平≥ 5V 低电平<1V，占空比为50% 4~20mA(HART@4~20mA)ModBus-RTU RS485□压力范围仪表可承受的最大压力有1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa 。

□供电电源普通型HART 转换器200600电源电压（V ）负载电阻（Ω）温、压补偿型HART 转换器200600电源电压（V ）负载电阻（Ω））的振动实验；2）液体数据来自介质为水在常温常压（T=25℃，P=101.325Kpa）的振动实验。

产品规格描述流量计口径的选择流量计的口径选择取决于所需的最大体积流量Qvmax 。

为了充分利用流量范围，Qvmax 值不得小于所选口径的流量计的最大流量（RangMax ）的一半，但在需要的情况下可以是0.15倍的RangMax 。

线性流量范围的起始点是与雷诺数有关的。

若所需流量为标准流量或者质量流量，则必须首先将它的值转换为工作条件下相应的实际体积流量，然后从流量计范围表选择最为合适的流量计口径。

以下为进行口径选择时常用的计算公式。

1、 将标况密度（n ρ）转换成实际工况密度（ρ）101.3+P 273=n 101.3273+Tρρ⨯⨯2、将流量转换成实际体积流量（Qv ） 2.1 起始量为标况流量（Qn ）101.3273101.3273n TQv QnQn P ρρ+==⨯+ 2.2 起始量为质量流量（Qm ）QmQv=ρ3 运动粘度和动力粘度转换v=ηρ其中：ρ为工况密度3[/]kg m ，n ρ为标况密度3[/]kg m ，P 为工作条件下的压力[]Kpa ，T 为工作条件下的温度[]℃，Q v 为工作条件下的体积流量3[/]m h ，Q n 为标准条件下的体积流量3[/]m h ，Qm 为质量流量[/]kg h ，η为动力粘度[]Pas ，v 为运动粘度2[/]m s 。

敬告用户：请您在安装使用本流量计之前，认真仔细地阅读本使用说明书，它将提醒您如何去做，能使您减少许多不必要的麻烦，节省您许多宝贵的时间。

谢谢合作！目录1、概述……………………………………………2、主要技术特性…………………………………3、规格型号………………………………………4、结构形式及安装尺寸…………………………5、选型……………………………………………6、安装……………………………………………7、接线与使用……………………………………8、维护……………………………………………9、订货须知………………………………………10、售后服务……………………………………附：涡街流量传感器订货咨询表………………一、概述LUGB型应力式涡街流量传感器有普通型、高温型和就地显示型三种。

LUGB型应力式涡街流量传感器是根据卡门涡街原理，利用应力检测方式，以压电晶体作为敏感元件，并使检测部件与旋涡发生体分离的一种新型流体振荡型流量传感器。

该传感器具有无运动零部件、测量范围度大、介质适用性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。

可广泛地应用于石油化工、冶金机械、供热供电、医药科研等各行业的各种气体、液体、蒸汽等单相流体的工艺计量和节能管理。

涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振动型流量仪表，基本原理是当流体遇到非流线体时，在非流线体两侧会交替产生旋涡。

1、基本原理见图一图一 St与Re的关系旋涡的分离频率，在一定的柱形下与流速成线性比例关系，基本函数关系如下：式中f：旋涡分离频率，H ZSt：斯特劳哈尔数，不同的柱形St不同，在一定柱形下，在一定流量内St基本不变，无量纲V：流体在管道中平均流速，m/sD：管道直径，md：旋涡发生体迎流面宽度，m由上式可见，通过测量旋涡的分离频率，便可知流体的流速和瞬时量，斯特劳哈尔数St是通过试验确定的无量纲的常数，一段时间内输出的频率脉冲数与流体的体积之比称为仪表系数，基本公式演变如下：式中Q：一段时间内体积量，m3S：管道的截面积，m2T：一段时间单位，秒一段时间内旋涡产生的数量N = f · T仪表系数K值由式K=N/Q得出,单位: n/ m3LUGB系列涡街传感器采用高性能的压电晶体检测旋涡分离的频率。

一. 主要技术指标传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。

2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。

3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。

3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）1．传感器选型表LUGB/E系列涡街流量仪表选型表3.3.为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：⑴．流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量范围。

⑵．流量计应使用在介质工作压力和温度范围的技术参数内。

不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。

⑶．在爆炸危险场所，应选用防爆型流量计。

⑷．涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。

计算出下限流量后，查流量范围表即可确定相应口径。

3.4.流量范围的选择流量计算类别 计算公式测量范围 符号说明由工况密度决定的下限流量Q ρQ ρ=Q 工· ρ。

/ρ工见下表Q 工：工况密度下的体积流量（m 3/h ）Q ρ：空气参比密度下的体积流量（m 3/h ）ρ工：被测介质的工况密度（Kg/ m 3）ρo：空气参比密度，=1.205 Kg/ m3Q ：工况运动粘度的体积流量（m 3/h ） Q 0 ：参比介质粘度下的流量（m 3/h ）：被测介质工况运动粘度（m 3/s ） 0 ：参比介质的运动粘度（1×10-6m 2/s ）m ：动力粘度（厘泊）P 工：工况介质压力=表压+大气压（Mpa ）T 工：工况下介质温度273.15+ T工Q N ：标况下的体积流量（N m 3/h ）G ：质量流量（Kg/ h ） D ：管道直径(m) Re ：雷诺数V ：流体平均速度(m/s)由工况运动粘度决定的下限流量QvQ =Q 0· / 0=m/ρ 见下表气体标况量换算称工况流量Q工= · · QN见下表工况质量流量的计算Q N =见下表 满足雷诺数范围 要求下限流量QreD=2×104≤Re ≤7×106按流速计算 正常流量范围V=液体：0.37~7.0m/s 气体、蒸汽：4.0~60.0m/s3.5.过热、饱和蒸汽流量范围选择（t/m ³）计算公式Q=1.5·Q 空气·ρ·10-3· ρO /ρρ：蒸汽密度ρO ：空气参比密度1.205kg/m ³计算举例：计算DN200口径过热蒸汽1.8Mpa 、温度300℃时的流量范围（1）表中查出DN200流量范围，560~6000m ³/h 。

产品开发技术要求书
一、涡街流量计及附件
产品规格和数量
1、测量范围 50～600m3/d3只
2、测量范围 20～200m3/d2只
3、数据转储线USB接口2根
4、配套软件：能够绘出流量测试曲线。

产品技术要求
1、流量计
量程： 50～600m3/d 误差±2%
20～200m3/d 误差±2%
耐温： 0～125℃
耐压： 0～60MPa
外形尺寸：φ43mm×780mm
流量计最长工作时间： 7天
采样间隔： 1秒至60分钟
最大采样点数： 3.2万点（流量1万点，温度1万点，预留压力1万点）
流量计流体方向为侧面进从中心孔出，具体设计方案出来后，由买方确定后再做；
二、验封仪技术要求书
1)压力测量范围：0－35MPa ；
2)温度范围：－20～120℃
3)压力精度：0.2％
4)压力分辩率：0.1%
5)年飘移：0.2%
6)敏感元件类型：溅射
7)关键尺寸：扣型：M32×1.5；长度：300mm；外径：43mm仪器工作方
式：非在线存储式，存储器分离
8)电池类型：150℃RAA14505—T/T，3.6V
9)电池寿命：100小时或1，000，000组数据
10)存储器寿命：大于50次有效测量记录
11)通讯接口：RS—232，USB
12)壳体材料：304
13)软件环境：WINDOWS XP+OFFICE2003。
