隔离开关正确操作方法 (图文) 民熔

隔离开关和断路器严格规定断路器和两侧隔离开关的操作顺序。

停电时，应先跳闸断路器。

断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。

有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。

问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。

例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。

线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。

如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。

同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。

当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。

有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。

例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。

另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。

对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。

隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。

用0.05mm×10mm塞尺检查刀片的接触情况。

线路的接触点不应插上。

当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。

接触面应平整干净，无氧化膜。

触点应无腐蚀。

应涂上一薄层中性凡士林或导电膏。

触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。

安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。

螺栓或支架的预埋应平整牢固。

2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。

（2）安装操作机构。

将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。

（3）连接操纵杆。

连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。

当开关和操作机构处于合闸位置时，应配备操作杆。

首先测量操作杆的长度，然后切割材料。

拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。

拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。

如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。

三。

隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。

（1）缓慢打开隔离开关。

开启时注意叶片的开口间隙，应符合产品技术要求。

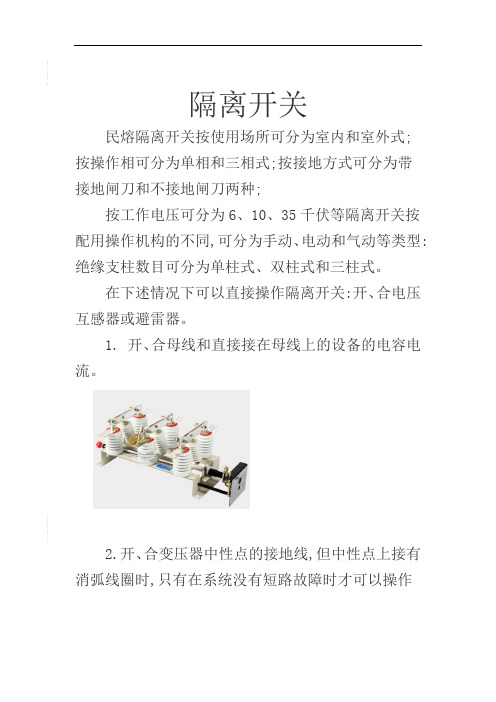

隔离开关
民熔隔离开关按使用场所可分为室内和室外式;按操作相可分为单相和三相式;按接地方式可分为带接地闸刀和不接地闸刀两种;
按工作电压可分为6、10、35千伏等隔离开关按配用操作机构的不同,可分为手动、电动和气动等类型:绝缘支柱数目可分为单柱式、双柱式和三柱式。

在下述情况下可以直接操作隔离开关:开、合电压互感器或避雷器。

1.开、合母线和直接接在母线上的设备的电容电流。

2.开、合变压器中性点的接地线,但中性点上接有消弧线圈时,只有在系统没有短路故障时才可以操作
与断路器并联的旁路隔离开关,当断路器处于合闸位置时,可开、合断路器的旁路电流。

3.开合励磁电流不超过2安的空载变压器和电容电流不超过5安的无负荷线路;
4.当电压为20千伏及以上时,应使用三相联动隔离开关。

用室外三相联动隔离开关开、合电压为10千伏及以,电流为15安以下的负荷电流
5.开、合电压为35千伏长度在10公里以内,以及电压为10千伏长度在5公里以内的空载输电线路。

6.拉、合10千伏及以下,不超过70安的环路均衡电流(或称转移电流),但严禁使用室内型三联刀闸拉合系统环路电流。

隔离开关隔离开关符号隔离开关，也称为闸刀开关。

一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。

它是高压开关柜中使用最多的一种电器。

其工作原理和结构相对简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。

只有在河西运输科颁发安全证书后，他们才能从事这项工作。

（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。

（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。

（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。

（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。

使用前检查绝缘靴和手套是否有裂缝和漏气。

（2）操作前，必须确认隔离开关和旋转装置的状态正常。

接地线完好，接触网正常后，方可按规定操作。

（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。

操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。

（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。

否则，应通知司机在作业前降下车辆。

（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。

（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。

河西运输科负责每6个月进行一次性能试验。

每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。

（7）雷雨天气禁止操作隔离开关。

严禁带负荷操作隔离开关。

（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。

（2）合闸时，先断开接地开关，再合上总开关。

接地开关闭合时严禁合总开关。

隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

隔离开关操作的关键是防止开关带负荷合闸和接地合闸。

正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。

断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。

该开关也可用于反向母线运行（等电位运行）。

1隔离开关只能在空载或负载在隔离开关允许范围内操作。

也就是说，当隔离开关工作时，断路器必须处于断开状态。

2先拔出定位销，开关动作要果断、迅速。

操作结束时不要用力过大。

操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。

三。

隔离开关带负荷误操作时，应冷静，避免反方向误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。

5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35kV户外隔离开关采用陶瓷绝缘子。

变老不容易，也不容易持久。

表面具有抗氧化能力。

它能提高零件的耐腐蚀性。

整体锁紧装置安全可靠。

本文将介绍民间熔化隔离开关的学习手册。

如果你觉得这篇文章对你有帮助，请按照下面的编辑来做gw4-35/630a系列轻型操作扭矩免维护户外交流高压隔离开关是应用于铁路自闭、遥控系统和车站供电系统的新一代户外产品。

CX-1电动机构可方便地与遥控系统接口，实现遥控、遥信、遥测。

Gw4-35系列轻型转矩型免维护户外交流高压隔离开关是根据GB 1985-89《交流高压隔离开关和接地开关》的要求，结合电气化铁路的具体要求制造的。

适用于频率为50Hz、10kV的供电网络，用于高压母线、断路器等电气设备的检修和高压带电线路的空载电隔离。

它也可以用来打开和关闭非常小的电容和感应电流。

23.1海拔高度不超过3000m；3.2环境温度-30℃-40℃；3.3风速不大于35m/s；3.4地震烈度不大于8度；3.5冰厚不大于10mm；3.6适用于无严重烟雾、易燃物质、爆炸危险的场所化学腐蚀3.7适用于Ⅲ级及以下污染区域（用户有特殊要求可进行特殊设计；非水平安装场所不适用3.8）。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

5. 该产品所有铸钢件、铁件均采用热镀锌防腐措施，所有标准件全部采用不锈钢件，导电部分采用热压铸结构6. 型号后面带a的产品为不锈钢加强型，绝缘子瓷件和连杆的上下附件均为不锈钢。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

民熔隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关
检修后，必须调整隔离开关，使其动作性能符合产品说明书或技术规格书的要求。

调整项目主要包括：
合上隔离开关，用0.05mm塞尺检查接触是否紧密。

对于线接触，不应插入；对于面接触，插入深度不应大于4~6mm，否则应锉平或整形接触面，使其接触良好。

触头弹簧各圈之间的间隙在合闸位置时应不小于05毫米,且间隙应均匀。

隔离开关组装好后，缓慢合上，观察闸刀是否对准静触头中心落下或进入，有无偏斜。

如果是这样，调整瓷瓶、拉杆或其他零件以消除缺陷。

隔离开关的分闸角度或分闸距离应符合要求。

室内隔离开关合上后，闸刀应有3～5mm的备用行程，三相同步应符合制造厂的要求。

检查辅助触头开关是否正确，打磨触头，确保接触良好。

隔离开关闭锁装置正确可靠。

隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。

所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。

1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。
