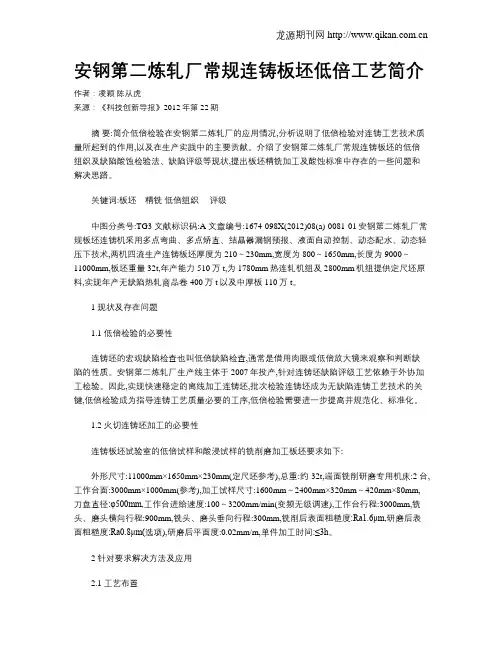

安钢第二炼轧厂常规连铸板坯低倍工艺简介

安钢第二炼轧厂常规连铸板坯低倍工艺简介作者：凌颖陈从虎来源：《科技创新导报》2012年第22期摘要:简介低倍检验在安钢第二炼轧厂的应用情况,分析说明了低倍检验对连铸工艺技术质量所起到的作用,以及在生产实践中的主要贡献。

介绍了安钢第二炼轧厂常规连铸板坯的低倍组织及缺陷酸蚀检验法、缺陷评级等现状,提出板坯精铣加工及酸蚀标准中存在的一些问题和解决思路。

关键词:板坯精铣低倍组织评级中图分类号:TG3 文献标识码:A 文章编号:1674-098X(2012)08(a)-0081-01安钢第二炼轧厂常规板坯连铸机采用多点弯曲、多点矫直、结晶器漏钢预报、液面自动控制、动态配水、动态轻压下技术,两机四流生产连铸板坯厚度为210～230mm,宽度为800～1650mm,长度为9000～11000mm,板坯重量32t,年产能力510万t,为1780mm热连轧机组及2800mm机组提供定尺坯原料,实现年产无缺陷热轧商品卷400万t以及中厚板110万t。

1 现状及存在问题1.1 低倍检验的必要性连铸坯的宏观缺陷检查也叫低倍缺陷检查,通常是借用肉眼或低倍放大镜来观察和判断缺陷的性质。

安钢第二炼轧厂生产线主体于2007年投产,针对连铸坯缺陷评级工艺依赖于外协加工检验。

因此,实现快速稳定的离线加工连铸坯,批次检验连铸坯成为无缺陷连铸工艺技术的关键,低倍检验成为指导连铸工艺质量必要的工序,低倍检验需要进一步提高并规范化、标准化。

1.2 火切连铸坯加工的必要性连铸板坯试验室的低倍试样和酸浸试样的铣削磨加工板坯要求如下:外形尺寸:11000mm×1650mm×230mm(定尺坯参考),总重:约32t,端面铣削研磨专用机床:2台,工作台面:3000mm×1000mm(参考),加工试样尺寸:1600mm～2400mm×320mm～420mm×80mm,刀盘直径:φ500mm,工作台进给速度:100～3200mm/min(变频无级调速),工作台行程:3000mm,铣头、磨头横向行程:900mm,铣头、磨头垂向行程:300mm,铣削后表面粗糙度:Ra1.6μm,研磨后表面粗糙度:Ra0.8μm(选项),研磨后平面度:0.02mm/m,单件加工时间:≤3h。

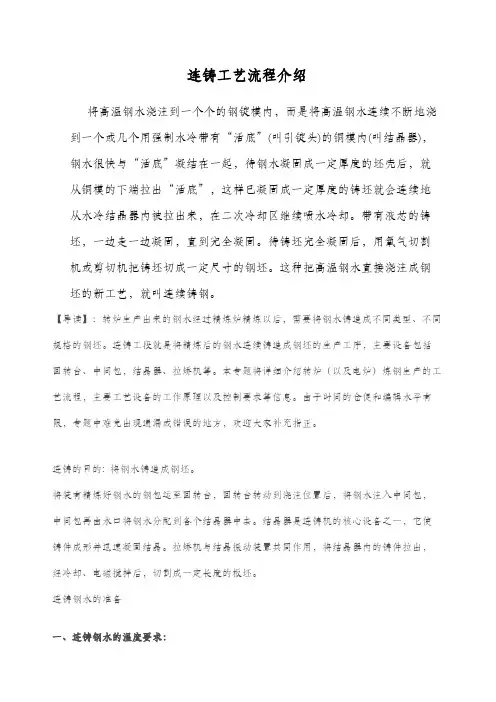

连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。

带有液芯的铸坯，一边走一边凝固，直到完全凝固。

待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。

这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。

【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。

连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。

本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。

由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。

连铸的目的: 将钢水铸造成钢坯。

将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。

结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。

拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。

LF的基本功能
1、脱硫：利用造碱性还原渣和电弧的高温区进行脱硫 2、加热：采用电极放电加热钢水 3、合金化：成份微调 4、均匀钢液和去除夹杂：采用底吹Ar气搅拌钢液 5、生产组织中的缓冲：平衡转炉和铸机之间的供钢节奏。
喂线工艺
在RH-KTB工位和LF工位都设有 喂线装置，线的种类为Ca-Si 线和Ca-Al线。
•
1、有事业的峰峦上，有汗水的溪流飞 淌；在 智慧的 珍珠里 ，有勤 奋的心 血闪光 。
•
2、人们走过的每一个足迹，都是自己 生命的 留言； 留给今 天翻过 的日历 ，留给 未来永 久的历 史。
•
3、人生是一座可以采掘开拓的金矿， 但总是 因为人 们的勤 奋程度 不同， 给予人 们的回 报也不 相同。
出钢温度可由下式计算：
T出=T凝+△t1+△t2+△t3+△t4+△t5+α 式中：△t1—出钢过程温降，℃
△t2—出钢完毕至精炼开始的温降，℃ △t3—钢水精炼过程温降，℃ △t4—钢水精炼完毕至开浇前的温降，℃ △t5—钢水从钢包至中间包的温降，℃
α—连铸要求的钢水过热度，℃
终点控制
钢水达到钢种成分和温度要求的时刻，称之为“终点”。 1）钢中碳含量达到所炼钢种控制要求； 2）钢中P、S含量低于规格以下的一定范围； 3）出钢温度能保证进行精炼和浇铸； 4）对于沸腾钢，钢水应具有一定的氧化性。

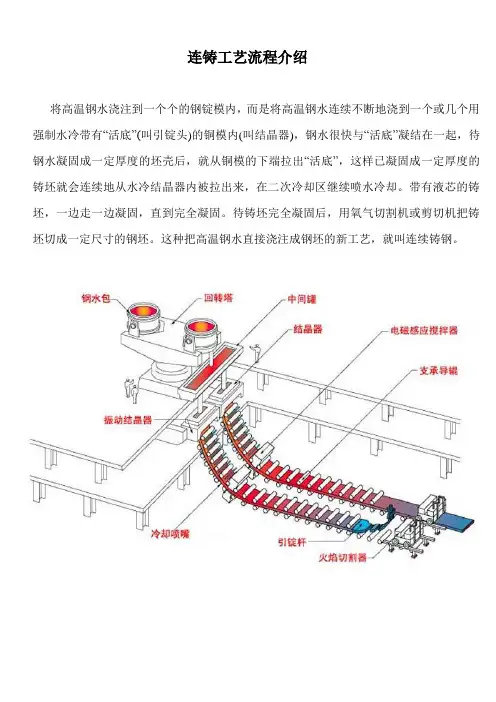

连铸工艺示意图
连铸工艺的优点
• 简化工艺流程，提高生产效率
连铸省掉了脱模、整模、钢锭均热和开坯等工序。
• 提高金属收得率
连铸的切头、切尾损失为1％-2％，可提高金属收得率10％-14％。
• 降低能耗
由于提高了成坯率，省掉均热、开坯等能耗。

连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。

带有液芯的铸坯，一边走一边凝固，直到完全凝固。

待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。

这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。

【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。

连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。

本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。

由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。

连铸的目的: 将钢水铸造成钢坯。

将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。

结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。

拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
