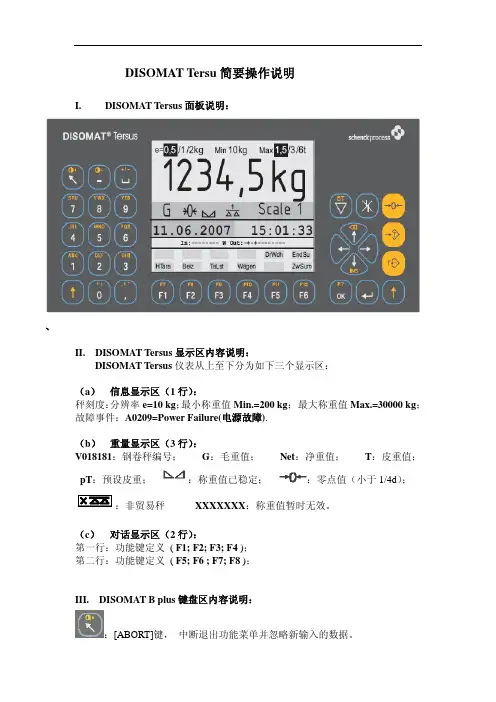

DISOMAT Tersu简要操作说明
I.DISOMAT Tersus面板说明：
、
II. DISOMAT Tersus显示区内容说明：
DISOMAT Tersus仪表从上至下分为如下三个显示区：
（a） 信息显示区（1行）：
秤刻度：分辨率e=10 kg；最小称重值Min.=200 kg；最大称重值Max.=30000 kg；
故障事件：A0209=Power Failure(电源故障).
（b） 重量显示区（3行）：
V018181：钢卷秤编号；G：毛重值；Net：净重值；T：皮重值；
pT：预设皮重；：称重值已稳定；：零点值（小于1/4d）；
：非贸易秤XXXXXXX：称重值暂时无效。
（c） 对话显示区（2行）：
第一行：功能键定义 ( F1; F2; F3; F4 )；
第二行：功能键定义 ( F5; F6 ; F7; F8 )；
III. DISOMAT B plus键盘区内容说明：
：[ABORT]键，中断退出功能菜单并忽略新输入的数据。
：[SHIFT]键，选择上挡键功能和输入小写字母。
：数字字母键。
：[LEFT Arrow]键，光标左移一位，或从清单向前选择一选项。
：[RIGHT Arrow]键，光标右移一位，或从清单向后选择一选项。
：[UP Arrow]键，从最上一级功能菜单返回到主页画面。
：[DOWN Arrow]键，从主页画面进入功能菜单。
+ ：清除光标左面一位的数字或字符。
+ ：在光标处插入一个空格，而光标移到空格右面。
：[ENTER]键，开始数据输入。
+ ：[Password Quick Input]键，操作此键后，可快速输入密码。
：[OK]键，关闭数据输入，新输入的数据生效。
+ ：在对话区显示F1…F8 功能键的定义内容。
+ ：增加显示器对比度。
+ ：减小显示器对比度。
：[Zero Scale]秤调零键，对钢圈秤清零（但零点值应在调零范围内）。
：[Acquire Tare]去皮重键，此时称重值即存入皮重存储器中。
：[Clear Tare Memory]皮重存储器清零键，操作此键后，皮重被置为零。
+ ：[Display Tare]显示皮重键，操作此键后显示存入的皮重数秒钟。
：[Ack. Event]清除事件键，操作此键后，清除最高级别的事件。
+ ：[Menb Tree Quick Selection]键，操作此键后，可直接输入功能菜单代码。
：[Start Test Routine]键，操作此键后，起动检测程序。
：[Manual Tare Input] F1键，操作此键后，手动输入皮重值。
：[Input String] F2键，操作此键后，手动输入产品名称及规格型号。
：[Select Tare Value From List] F3键，操作此键后，从列表中选择皮重值。
：[Weigh and Print] F4键，操作此键后，称重并打印重量报表。
+ ：F5键，未定义。
+ ：[Print Sub-Total]F6键，未定义。
+ ：[Print Repeat] F7键, 操作此键，重新打印重量报告。
+ ：[Print Total and Clear Balance] F8键，操作此键后，打印后清除累计重量值。
IV. DISOMAT Tersus调试密码：
标定密码（Calibration Passward）: 505442
V. DISOMAT Tersus功能菜单：
MENU TREE（主菜单）：
1.Enter Setpoint (输入设定值)
2.String Input （输入产品名称和编号）
3.PRINT （打印）
4.SETUP （设置）
5.SERVICE （服务）
6.Display balance （显示累计量）
7.Display gross （显示毛重）
8.Select fixed tare （显示固定皮重）
9.Manual tare （手动输入皮重）
SUB-MENU TREE（子菜单）：
4. SETUP （设置）
41. Password （输入密码）
（功能块; 密码：505442）
44. SCALE （秤）
441. Calibration Parameters （标定参数; 密码：505442）
-Unit: kg （单位）
-Maximum value [act. dim.]: 200.00 t （量程）
-Digit [act. dim. ]: 0.1 t （分辨率）
-Setting difference: 1d （判稳值）
-Zeroing range: 20% （调零范围）
-Overrange: 110% （超量程）
-Mechanical factor 1.000 （机械受力系数）
-Adjustment Factor 1.00000 （量程调节系数）
-Rated capacity 100000 kg （称重传感器额定载荷）-L/C-C [mV/V] 1.38 （称重传感器灵敏度系数）-Number of L/Cs 4 （称重传感器数量）
-Deadweight 0.000 kg （死重）
-L. f. T ( Legal-for-Trade ) NO （贸易秤）
445. CALIBRATION （标定; 密码：505442）4451. Deadweight （去死重）
4453. Range （量程标定）
5. SERVICE （服务）
51. Date / Time （日期/时间）
55. Select home position （显示主页画面）
(1) First Line: Channel 1-4 （显示通道1-4称重值）
(2) Second Line: Channel 5-6 （显示通道1-4称重值）
VII. DISOMAT B plus 电源部分接线图
VIII．DISOMAT Tersus称重传感器接线图
DISOMAT Tersus智能接线盒，打印机和上位机串口（S1和S2）接线图。
