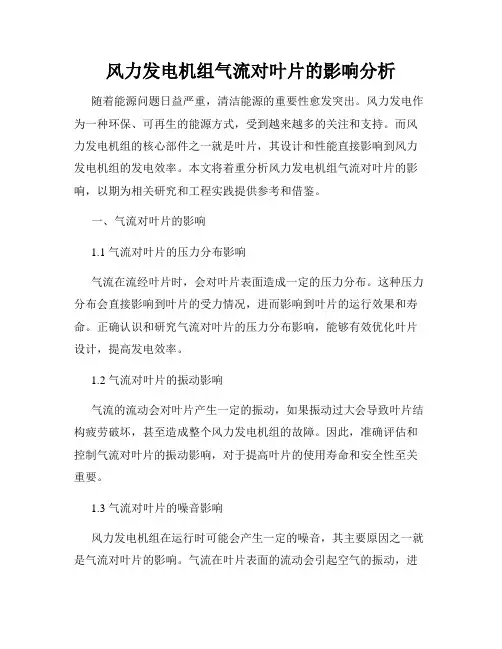

风力发电机组气流对叶片的影响分析随着能源问题日益严重，清洁能源的重要性愈发突出。
风力发电作为一种环保、可再生的能源方式，受到越来越多的关注和支持。
而风力发电机组的核心部件之一就是叶片，其设计和性能直接影响到风力发电机组的发电效率。
本文将着重分析风力发电机组气流对叶片的影响，以期为相关研究和工程实践提供参考和借鉴。
一、气流对叶片的影响1.1 气流对叶片的压力分布影响气流在流经叶片时，会对叶片表面造成一定的压力分布。
这种压力分布会直接影响到叶片的受力情况，进而影响到叶片的运行效果和寿命。
正确认识和研究气流对叶片的压力分布影响，能够有效优化叶片设计，提高发电效率。
1.2 气流对叶片的振动影响气流的流动会对叶片产生一定的振动，如果振动过大会导致叶片结构疲劳破坏，甚至造成整个风力发电机组的故障。
因此，准确评估和控制气流对叶片的振动影响，对于提高叶片的使用寿命和安全性至关重要。
1.3 气流对叶片的噪音影响风力发电机组在运行时可能会产生一定的噪音，其主要原因之一就是气流对叶片的影响。
气流在叶片表面的流动会引起空气的振动，进而产生噪音。
通过研究气流对叶片的噪音影响，可以有效降低风力发电机组的噪音水平，减少对周围环境的影响。
二、叶片设计和优化2.1 叶片结构设计为了减小气流对叶片的影响，提高叶片的效率和性能，需要从叶片结构进行设计和优化。
合理的叶片结构可以减小气流对叶片的阻力，提高叶片的受力性能，进而提高风力发电机组的发电效率。
2.2 叶片表面涂层设计叶片表面的涂层设计也是影响气流对叶片的影响的重要因素。
通过选择合适的涂层材料和工艺，可以减小叶片表面的摩擦阻力，进而减小气流对叶片的影响，提高叶片的性能和使用寿命。
2.3 叶片尾迹设计叶片的尾迹设计可以减小气流从叶片尾部流失，提高气流的利用率，进而提高风力发电机组的发电效率。
合理的叶片尾迹设计可以减小气流的阻力，提高叶片的气动性能，从而提高整个风力发电系统的效率。
三、结论综上所述，气流对叶片的影响在风力发电系统中具有重要意义。
风电机组叶片气动弹性与颤振抑制风力发电是利用风能驱动发电机组产生电能的一种清洁能源。
风电机组叶片作为直接接触风的部件，其气动弹性和颤振抑制技术一直是风电行业的研究热点。
在风力发电系统中，叶片的气动弹性和颤振抑制技术对提高风电机组的性能和可靠性至关重要。
本文将从叶片气动弹性的基本原理、颤振的危害和抑制方法等方面展开探讨。
一、叶片气动弹性叶片气动弹性是指叶片在风力作用下发生的形变和振动现象。
风力是一种不稳定、非线性的力，而叶片作为受力部件，其振动响应受到风荷载的影响。
叶片在风力作用下会发生弯曲、扭转、挠曲等形变，这些形变会导致叶片的动态特性发生变化，从而影响叶片的运行性能和寿命。
1.1 叶片气动弹性的特点（1）风荷载的不确定性：叶片在运行过程中所受到的风荷载是不断变化的，同时风速、风向、气动系数等因素会对叶片的气动弹性产生影响。
（2）非线性：叶片在风力作用下会发生非线性的振动响应，包括颤振、共振等现象。
（3）多自由度：叶片是一个复杂的多自由度系统，其振动模态较多，受到外界扰动时会产生多种振动模式。
叶片气动弹性会对风电机组的性能和可靠性产生影响，具体表现在以下几个方面：（1）动态响应：叶片的气动弹性会导致叶片的动态特性发生变化，从而影响叶片的动态响应，包括振动幅值、频率、振型等。
（2）疲劳损伤：叶片在风力作用下会发生疲劳损伤，气动弹性会加剧叶片的疲劳破坏，降低叶片的使用寿命。
（3）颤振风险：叶片的气动弹性会增加叶片颤振的风险，一旦发生颤振现象会对风电机组造成严重的损坏。
二、颤振的危害颤振是指叶片在特定工况下受到外部扰动而产生的自激振动现象。
颤振会导致叶片产生剧烈的振动，加速叶片疲劳损伤，甚至导致叶片的破坏。
颤振还会引起风电机组的振动响应，对风电机组的安全性和稳定性产生威胁。
2.1 颤振的成因颤振的产生通常受到以下因素的影响：（1）固有频率：当外部扰动频率接近叶片的固有频率时，会导致颤振的产生。
（2）气动力失稳：当叶片的气动力失稳时，会导致气动弹性失控，引发颤振。
基于IDDES方法的大型水平轴风力机气动特性与尾流分析基于IDDES方法的大型水平轴风力机气动特性与尾流分析一、引言随着环境保护和可再生能源的重要性逐渐凸显，风力发电成为了当今世界上最主要的可再生能源之一。
大型水平轴风力机是风力发电的核心设备之一，其性能优化对于提高发电效率至关重要。
气动特性和尾流分析是评估风力机性能和研究风场中不同风力机排布布局的关键要素。
二、IDDES方法的原理及特点IDDES（Improved Delayed Detached Eddy Simulation，改进的延迟分离尾流模拟）是一种半物理数值模拟方法，结合了雷诺平均纳维-斯托克斯（RANS）和大涡模拟（LES）两种方法的优点。
IDDES方法适用于湍流流动的模拟，能够较好地预测风力机在不同工况下的气动特性。
与传统的RANS方法相比，IDDES方法能够更精确地模拟湍流结构，尤其对于边界层流动、挡风罩等复杂几何结构的湍流模拟效果更佳。
而与LES方法相比，IDDES方法在计算时间和计算资源消耗上更加经济高效。
因此，使用IDDES方法进行大型水平轴风力机气动特性与尾流分析具有很高的研究价值。
三、大型水平轴风力机气动特性分析1. 数值模拟模型的建立首先，根据实际风力机的几何参数，建立风力机的三维模型。
利用计算流体力学（CFD）软件，应用IDDES方法对风力机的气动特性进行模拟。
2. 气动力特性评估利用IDDES模拟结果，可以得到风力机的气动力特性，如风力机叶片上的气动力分布、升力系数、阻力系数等。
通过对比实际风力机的气动力测试数据，验证IDDES模拟结果的准确性。
3. 流场分析IDDES方法能够模拟风力机周围的流场情况，包括风力机叶片表面的湍流结构、气动力影响区域的湍流特性等。
通过对流场分析可以深入了解风力机周围的流动特征，为设计和改进风力机提供重要依据。
四、大型水平轴风力机尾流分析1. 尾流特性描述利用IDDES方法模拟大型水平轴风力机的尾流特性。
风力机叶片设计及翼型气动性能分析风力机叶片是风力发电机的核心部件之一，其设计和翼型选择对风力机的发电效率、噪音和寿命等都有着非常重要的影响。
本文将介绍风力机叶片的设计及翼型气动性能分析。
一、叶片设计原理风力机叶片的设计目的是将大气中的风能转换成旋转能，并将其通过转轴传递给发电机，从而产生电能。
因此，叶片的设计主要围绕以下几点展开：1. 创造足够的扭矩：风力机的转子需要达到一定的转速才能发电，而叶片的弯曲和扭矩对于旋转速度的影响至关重要。
设计中需要选择合适的曲线形状和长度来实现理想的扭矩和转速。
2. 保证叶片的强度和稳定性：因叶片在高速旋转状态下会受到巨大的惯性力和风力力矩的作用，因此其材料和结构要足够坚固和稳定，以避免可能的断裂等事故。
3. 提高叶片的气动效率：叶片的气动效率是指其转化风能的能力，通常可以通过优化翼型、减小阻力、降低风阻等方法来提高。
二、叶片设计步骤1. 选定叶片长度：叶片长度通常是根据风力机的规格和性能要求来确定的，也可以根据标准长度来选择。
2. 选择翼型：翼型是叶片的重要组成部分，其形状和性能决定了叶片的阻力和气动效率。
目前，常用的翼型有NACA0012、NACA4415等，根据实际需求来选择。
3. 确定叶片曲线：叶片的曲线是决定扭矩和转速的关键因素，可以通过实验或模拟方法得到合适的曲线形状。
4. 优化叶片的结构：结构设计主要涉及到叶片的强度和稳定性，通常需要进行材料选择、计算等工作以保证叶片的安全性和寿命。
5. 模拟叶片气动特性：叶片的气动特性可以通过流场模拟、试验等方式来获取，可以根据实际需求来对叶片进行调整以达到理想的效果。
三、翼型气动性能分析翼型气动性能是指翼型在气流中运动时产生的力和力矩，其中，升力和阻力是翼型气动力的主要组成部分。
通过分析翼型气动性能，可以选择最优化的翼型来设计叶片。
1. 升力和阻力翼型的升力和阻力是由翼型形状、气流速度、攻角等因素共同决定的。
实际上，翼型的气动性能曲线通常都是非线性的，其升力和阻力特性会随着攻角的变化而不断变化。
风力机空气动力学基础知识风能曾是蒸汽机发明之前最重要的动力，数千年前就有了帆船用于交通运输，后来有了风车用来磨面与抽水等。
近年来，由于传统能源逐渐枯竭、对环境污染严重，风能作为清洁的新能源得到人们的重视。
为方便风力机技术知识的学习，下面介绍一些风力机空气动力学的基础知识。
升力与阻力风就是流动的空气，一块薄平板放在流动的空气中会受到气流对它的作用力，我们把这个力分解为阻力与升力。
图中F是平板受到的作用力，D为阻力，L为升力。
阻力与气流方向平行，升力与气流方向垂直。
我们先分析一下平板与气流方向垂直时的情况，此时平板受到的阻力最大，升力为零。
当平板静止时，阻力虽大但并未对平板做功；当平板在阻力作用下运动，气流才对平板做功；如果平板运动速度方向与气流相同，气流相对平板速度为零，则阻力为零，气流也没有对平板做功。
一般说来受阻力运动的平板当速度是气流速度的20%至50%时能获得较大的功率。
当平板与气流方向平行时，平板受到的作用力为零（阻力与升力都为零）。
当平板与气流方向有夹角时，在平板的向风面会受到气流的压力，在平板的下风面会形成低压区，平板两面的压差就产生了侧向作用力F，该力可分解为阻力D与升力L。
当夹角较小时，平板受到的阻力D较小；此时平板受到的作用力主要是升力L。
截面为流线型的飞机翼片阻力很小，即使与气流方向平行也会有升力，因为翼片上表面弯曲，下表面平直，翼片上方气流速度比下方快，跟据流体力学的伯努利原理，上方气体压强比下方小，翼片就受到向上的升力作用。
当翼片与气流方向有夹角（该角称攻角或迎角）时，随攻角增加升力会增大，阻力也会增大，平衡这一利弊，一般说来攻角为8至15度较好。
超过15度后翼片上方气流会发生分离，产生涡流，升力会迅速下降，阻力会急剧上升，这一现象称为失速。
风力发电用风力机有阻力型与升力型两种，水平轴风力机基本都是升力型，垂直轴风力机有多种阻力型结构，也有是升力型结构。
翼型翼型本是来自航空动力学的名词，是机翼剖面的形状，风力机的叶片都是采用机翼或类似机翼的翼型，与翼型上表面和下表面距离相等的曲线称为中弧线。

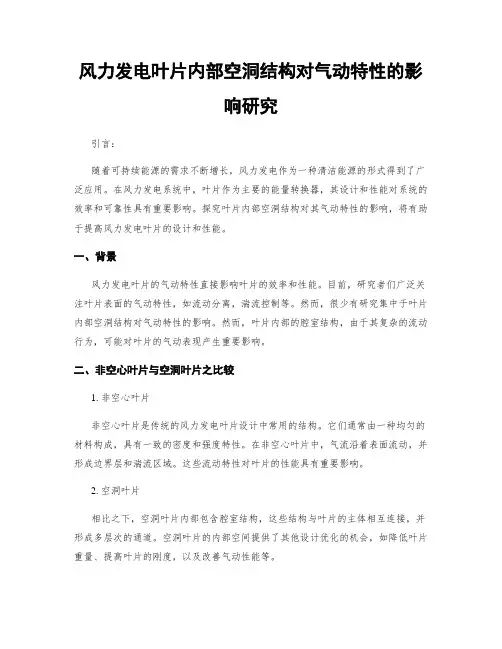

风力发电叶片内部空洞结构对气动特性的影响研究引言：随着可持续能源的需求不断增长，风力发电作为一种清洁能源的形式得到了广泛应用。
在风力发电系统中，叶片作为主要的能量转换器，其设计和性能对系统的效率和可靠性具有重要影响。
探究叶片内部空洞结构对其气动特性的影响，将有助于提高风力发电叶片的设计和性能。
一、背景风力发电叶片的气动特性直接影响叶片的效率和性能。
目前，研究者们广泛关注叶片表面的气动特性，如流动分离，湍流控制等。
然而，很少有研究集中于叶片内部空洞结构对气动特性的影响。
然而，叶片内部的腔室结构，由于其复杂的流动行为，可能对叶片的气动表现产生重要影响。
二、非空心叶片与空洞叶片之比较1. 非空心叶片非空心叶片是传统的风力发电叶片设计中常用的结构。
它们通常由一种均匀的材料构成，具有一致的密度和强度特性。
在非空心叶片中，气流沿着表面流动，并形成边界层和湍流区域。
这些流动特性对叶片的性能具有重要影响。
2. 空洞叶片相比之下，空洞叶片内部包含腔室结构，这些结构与叶片的主体相互连接，并形成多层次的通道。
空洞叶片的内部空间提供了其他设计优化的机会，如降低叶片重量、提高叶片的刚度，以及改善气动性能等。
三、空洞叶片内部空气流动分析1. 流动行为在空洞叶片中，气流通过各个腔室进行传导和交换，形成了复杂的流动行为。
腔室的数量、形状、尺寸和相互连接方式等因素会对流动行为产生重要影响。
通过数值模拟和实验研究，可以获得空洞叶片内部空气流动的速度、压力、湍流强度等关键参数，进一步了解空洞结构对气动特性的影响。
2. 升力和阻力空洞叶片的空气流动行为可能会影响其升力和阻力特性。
通过研究空洞结构的形状和布局等因素对升力和阻力的影响，可以优化叶片设计，提高其性能。
另外，通过改变不同腔室内部的气流行为，如加速、减速、分散等操作，也可以进一步改善叶片的气动特性。
3. 噪音和振动风力发电叶片的噪音和振动是一个重要的问题。
空洞叶片内部的腔室结构可能会对噪音和振动的产生和传播产生影响。
水平轴风力机叶片的截面与动力特性分析区家隽;李学敏;徐林【摘要】风力机叶片在旋转过程中受重力和离心力作用,产生动力刚化导致固有频率增加.文章以NRELPha-seⅥ风力机叶片为对象,在其内部分别添加圆形腹板、单腹板和双腹板,建立3种不同截面的叶片三维模型,并结合复合材料对叶片铺层进行动力学分析.结果表明,叶片采用的铺层方案能有效避免共振,并且3种叶片模型的重量均接近叶片的真实值.在额定转速下,3种腹板叶片的一阶频率增量随腹板的厚度增加而增加,但在两倍额定转速时,单腹板和圆形腹板的一阶频率增量随腹板厚度增加而减少;同时,腹板中的双轴向玻璃布材料以±45°铺设时,一阶固有频率最大,而由动力刚化引起的一阶频率增量较其他角度小.【期刊名称】《可再生能源》【年(卷),期】2016(034)005【总页数】6页(P681-686)【关键词】复合材料叶片;铺层角度;腹板厚度;离心刚化;坎贝尔图;模态分析【作者】区家隽;李学敏;徐林【作者单位】华中科技大学中欧清洁与可再生能源学院,湖北武汉430074;华中科技大学中欧清洁与可再生能源学院,湖北武汉430074;华中科技大学中欧清洁与可再生能源学院,湖北武汉430074【正文语种】中文【中图分类】TK83随着复合材料在风电领域的应用及生产制造等相关技术的发展，风力发电技术得到不断提高。
叶片是风力机最重要的结构组件之一，叶片在旋转时受到离心力和重力的作用导致动力刚化，表征为固有频率增加。
孙保苍利用500 W小型风力机叶片为研究对象，分析计算叶片各阶模态频率，结果表明当叶片高速旋转时，动力刚化现象对叶片固有频率有较大的影响[1]。
胡国玉基于NREL 5 MW风力发电机叶轮叶片，结合柔性多体动力学理论及有限元分析方法，发现动力刚化效应对挥舞振动频率的影响比对摆振振动频率的影响更明显[2]。
水平轴风力机叶片目前主要由复合材料制造而成。
由于复合材料具有质量轻，高强度比等特征，使得风力机叶片能够承受更大的气动载荷[3]。
风力发电叶片结构与性能分析研究风力发电作为一种清洁、可再生的能源，正被广泛应用于全球范围内。
而风力发电叶片作为风机转子的重要组成部分，其结构与性能对风力发电机组的效率和可靠性起着关键作用。
本文将对风力发电叶片的结构与性能进行深入分析与研究。
首先，我们来了解一下风力发电叶片的基本结构。
风力发电叶片一般由纤维复合材料制成，其主要组成部分有叶片根部、叶片轴承、叶片躯干、叶片尖部以及叶片表面的涂层。
叶片根部是连接叶片和轴承的重要部分，承受着风力带来的巨大力量；叶片躯干是叶片的主体结构，负责将风能转化为电能；叶片尖部则用于引导风流，减小尾流的涡旋。
而叶片表面的涂层则起到减小气动阻力，提高叶片运行效率的作用。
风力发电叶片的性能评估主要包括三个方面：气动性能、结构强度和噪音控制。
气动性能是指叶片在风力作用下的工作性能，主要包括叶片的风能捕获能力、风能转化效率等。
而结构强度则是叶片在各种外界条件下的承载能力，例如风压、风荷载、地震等。
噪音控制是指叶片在运行过程中产生的噪音控制，这对于附近的居民和野生动物的生活环境至关重要。
对于风力发电叶片的结构与性能分析研究，首先需要进行气动性能的模型建立和仿真。
通过数值模拟和实验测试，我们可以确定叶片的气动特性，如升力系数、风速与风角的关系等。
基于这些数据，我们可以优化叶片的形状和尺寸，以提高叶片的风能捕获能力和风能转化效率。
而对于叶片的结构强度分析，一般采用有限元分析方法。
通过建立叶片的结构模型，确定关键的材料参数和约束条件后，可以对叶片进行应力和变形的计算。
这样可以评估叶片在各种外界条件下的承载能力，以及在设计和制造过程中可能出现的问题。
通过这些分析，可以选择合适的结构材料和优化叶片的设计，以确保叶片的结构强度和可靠性。
另外，噪音控制也是风力发电叶片研究的一个重要方向。
噪音来源主要来自于叶片表面的湍流以及叶片尖部的压力差。
通过表面改善和结构优化，可以减小湍流的产生和传播，从而降低噪音的发生。
风力机叶片气动弹性稳定性分析随着全球可再生能源的发展，风能已成为一种市要的可再生能源。
风力机由叶片和轮毂组成，叶片姑风力机的关键部件，主要起到收集能量的作用，叶片的气动性能直接影响风力机的性能。
因此，对叶片的气动弹性稳定性进行分析和评价，已经成为风力机研究领域的热点课题。
叶片气动弹性稔定性是由空气动力学、叶片结构力学和振动力学等复杂因素相互作用所产生的。
它表现为叶片在外界气流刺激作用下,叶片形状和位置经过微小改变后保持稳定、不变形和不产生尖峰值的能力。
叶片气动弹性稳定性的分析主要包括以下因素：(I)外界气流作用：外界气流力的作用是叶片气动弹性稳定性的关键因素，它不仅影响叶片的设计参数，还决定了叶片形状和结构的稳定性，因此必须对外界气流的作用进行深入的研究。
(2)叶片结构：叶片的结构是叶片气动弹性稳定性分析的重要因素，叶片结构影响叶片气流动力特性，如离心度、叶片角度、叶片厚度等，因此要求叶片结构参数选择合理，叶片结构牢固。
(3)叶片振动：振动是叶片气动弹性稳定性的重要因素，当叶片振动过大时，会影响叶片的性能，因此叶片振动也是要求分析的重.点。
叶片振动可以通过改变叶片结构或添加风机噪声抑制装置来改善。
(4)流场数值模拟：流场数值模拟是叶片气动弹性稳定性分析的重要手段，可以根据外界环境和叶片结构参数对叶片进行计算流体力学分析，模拟叶片气动弹性稳定性的结果。
（5）试风台试验：试风台试验是叶片气动弹性稳定性分析的有效手段，可以从室内直接检测出叶片的气动特性，从而深入了解叶片气动弹性稳定性的变化规律，为叶片的设计和应用提供参考。
以上是叶片气动弹性稳定性分析的五个主要因素，它们可以综合起来，分析和评价叶片气动弹性稳定性的变化规律，从而为叶片的设计和应用提供参考。
从结构力学的角度出发，叶片气动弹性稳定性评价的重点在于掌握叶片的离心度、角度和厚度等参数的选取，以确保叶片的稳定性，使叶片以最小的偏移和变形应对外界气流的攻击。
结冰对风力机叶片气动性能的影响研究结冰对风力机叶片气动性能的影响研究引言：在冬季寒冷地区，结冰是风力发电设备运营中不可避免的问题之一。
结冰对风力机叶片的气动性能产生不利影响，降低了发电效率、增加了运维成本。
因此，研究结冰对风力机叶片的气动性能影响，为冬季风力发电的可靠性提升提供有效的技术支持。
1. 结冰对叶片气动性能的影响机制1.1 结冰过程对叶片表面形状的影响在低温环境下，风力机叶片表面易受冰雪侵蚀，结冰过程会改变叶片的表面形状。
冰的质量和形状不仅对叶片的气动性能产生直接影响，还会改变叶片表面的流场分布，增加了湍流损失和空气动压力。
1.2 冰层对叶片气动力的影响冰层的存在会改变叶片的气动受力特性。
首先，冰层的增加会增加叶片表面的粗糙度，导致摩擦阻力和湍流产生增加；其次，冰层还会改变叶片的几何形状，进一步增加气动阻力和减小叶片的提升力。
这些因素综合作用，降低了叶片的效率和发电能力。
2. 结冰对风力机叶片气动性能的实验研究2.1 叶片结冰实验平台为了研究结冰对风力机叶片的气动性能影响，研究人员建立了一个叶片结冰实验平台。
该平台采用真实的风力机叶片，利用水雾喷射和低温环境控制，模拟结冰过程，并对叶片在不同结冰状态下的气动性能进行测试。
2.2 结冰对叶片气动性能的实验结果实验结果显示，随着结冰厚度的增加，叶片的气动性能显著下降。
在冰层较薄的情况下，叶片的发电性能下降幅度较小，但当冰层增厚到一定程度时，叶片的减速和功率损失明显增加。
此外，冰层会导致叶片出现颤动，进一步加剧了叶片的气动性能下降。
3. 结冰对风力机叶片气动性能的数值模拟研究3.1 数值模拟方法为了进一步研究结冰对风力机叶片的气动性能影响机制，研究人员采用了计算流体力学（CFD）方法进行数值模拟。
通过建立叶片的三维模型，考虑结冰过程中的冰层形状和分布，模拟了结冰对叶片气动力学特性的影响。
3.2 数值模拟结果分析数值模拟结果表明，在结冰过程中，冰层的形成会改变叶片表面的流动状态，导致湍流产生和空气动压力的增加。
