基于PLC的四层电梯控制系统的设计基于PLC的四层电梯控制系统的设计摘要：电梯作为现代建筑中必不可少的交通工具之一，其安全性和效率对于人们的出行具有重要意义。
本文基于可编程逻辑控制器（PLC），设计了一个四层电梯控制系统。
通过对电梯的需求分析，提出了相应的设计方案，具体包括控制系统的硬件和软件设计。
同时，利用PLC的优势，优化了电梯的运行效率，提升了乘坐体验。
关键词：PLC，电梯控制，需求分析，优化1. 引言电梯作为一种重要的垂直交通工具，广泛应用于建筑物中，极大地方便了人们的出行。
电梯控制系统的安全性和效率对于人们的出行体验至关重要。
本文通过引入可编程逻辑控制器（PLC）来设计一个四层电梯控制系统，以提高电梯的安全性和效率。
2. 需求分析在设计四层电梯控制系统之前，首先需要进行需求分析。
通过调研和用户调查，我们得知以下需求：（1）电梯运行效率高：用户希望电梯能够快速响应并迅速运行，减少等待时间。
（2）电梯安全可靠：用户希望电梯在运行中能够保证乘客的安全，防止发生意外事故。
（3）操作简单方便：用户希望电梯的操作界面简单易懂，乘坐过程中操作简易，无需复杂的指导。
3. 硬件设计在硬件设计方面，我们选择了PLC作为电梯控制系统的主控设备。
PLC具有稳定可靠、易于扩展和调试等优点，非常适合作为电梯控制系统的核心。
除了PLC，还需要配备电梯按钮、传感器、电机等硬件设备。
4. 软件设计在软件设计方面，我们采用了PLC的编程软件进行控制逻辑的设计。
首先需要进行电梯运行状态的检测，包括电梯的楼层位置、电梯内外按钮的触发状态等。
根据这些状态信息，通过编写逻辑代码进行判断和控制。
我们设计了几个重要的控制功能：（1）电梯呼叫功能：通过采集电梯外部按钮的触发状态，判断乘客的呼叫方向和楼层位置，实现电梯的召唤功能。
（2）电梯运行控制功能：根据电梯当前的运行状态和目标楼层，通过编写逻辑代码，控制电梯的运行方向和楼层停靠。
（3）乘客安全保护功能：在电梯运行过程中，通过传感器检测电梯门的状态，确保乘客的安全，避免夹伤等意外情况的发生。
基于PLC的四层电梯控制系统的设计一、本文概述随着现代建筑技术的飞速发展，电梯作为高层建筑的重要交通工具，其性能稳定性和安全性受到了广泛的关注。
可编程逻辑控制器（PLC）作为一种先进的工业控制设备，因其具有编程灵活、可靠性高、易于维护等优点，被广泛应用于各种工业控制领域。
近年来，基于PLC的电梯控制系统已成为电梯技术发展的重要趋势。
本文旨在探讨基于PLC的四层电梯控制系统的设计。
文章首先介绍了电梯控制系统的基本构成和原理，然后详细阐述了PLC控制系统的硬件和软件设计，包括PLC的选型、输入输出模块的设计、控制程序的编写等。
文章还分析了电梯控制系统的安全保护措施，如故障自诊断、紧急制动等，以确保电梯运行的安全性和可靠性。
通过本文的研究，旨在为电梯控制系统的设计和优化提供理论支持和实践指导，推动电梯技术的创新和发展，满足现代高层建筑对电梯性能和安全性的更高要求。
本文也希望为从事电梯控制系统研究和开发的工程师和技术人员提供有益的参考和借鉴。
二、电梯控制系统需求分析电梯控制系统的需求分析是设计过程中的重要环节，它涉及对电梯运行特性、功能需求、安全性、稳定性以及人机交互等方面的全面考量。
在四层电梯控制系统的设计中，我们需要关注以下几个方面：电梯运行特性分析：四层电梯通常服务于低层建筑，其运行特性相对简单。
需求分析中需考虑电梯的升降速度、加速度、减速度等参数，以及在不同楼层间的快速、准确、平稳运行。
功能需求定义：电梯控制系统应具备基本的楼层呼叫、内部指令登记、自动定向、平层停靠等功能。
同时，为了满足用户的不同需求，可能需要加入一些额外的功能，如紧急停止按钮、消防模式、自动关门、超载提示等。
安全性要求：电梯作为载人载物的垂直交通工具，其安全性至关重要。
需求分析中需明确电梯的安全标准，包括防止电梯超速、坠落、夹人夹物等安全措施，以及紧急情况下的救援和自救功能。
稳定性要求：电梯控制系统的稳定性对于保证电梯长期稳定运行具有重要意义。
摘要: 随着科学技术的发展、近年来，我国的电梯生产技术得到了迅速发展．一些电梯厂也在不断改进设计、修改工艺。
更新换代生产更新型的电梯，电梯主要分为机械系统与控制系统两大部份，随着自动控制理论与微电子技术的发展，电梯的拖动方式与控制手段均发生了很大的变化，交流调速是当前电梯拖动的主要发展方向。
目前电梯控制系统主要有三种控制方式：继电路控制系统(“早期安装的电梯多位继电器控制系统)、PLC控制系统、微机控制系统。
继电器控制系统由于故障率高、可靠性差、控制方式不灵活以及消耗功率大等缺点，目前已逐渐被淘汰。
微机控制系统虽在智能控制方面有较强的功能，但也存在抗扰性差，系统设计复杂，一般维修人员难以掌握其维修技术等缺陷。
而PLC控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视等优点，已成为目前在电梯控制系统中使用最多的控制方式，目前也广泛用于传统继电器控制系统的技术改造。
关键词:PLC 电梯可控式编程器Abstract：Along with science's and technology's development, the recent years, our country's elevator production technology obtained the rapidly expand. Some elevator factory unceasingly is also improving the design, the revision craft. The renewal production renewal's elevator, the elevator mainly divides into the mechanical system and the control system two major parts, along with the automatic control theory and microelectronic technology's development, elevator's dragging way and the control method has had the very big change, the exchange velocity modulation is the current elevator dragging main development direction. At present the lift control system mainly has three control modes: Following electric circuit control system (“early installment elevator many black-white control system), PLC control system, microcomputer control system. Because the black-white control system the failure rate is high, the reliability is bad, control mode not nimble as well as consumed power big and so on shortcomings, at present has been eliminated gradually.Keywords: PLC elevator controllable -like programmer目录目录 (3)引言 (4)第一章电梯控制系统的组成 (5)1.1电力拖动 (5)1.2电气控制 (5)第二章电梯PLC 控制系统的基本结构 (6)2.1 楼层状态指示设计 (6)2．2电梯下行程序设计 (7)2．3电梯上行程序设计 (7)2．4电梯到达时程序设计 (8)第三章系统设计 (9)3.1 PLC输入信号的确定方法 (9)3.2 PLC输出信号的确定方法 (10)第4章电梯模型PLC控制系统设计 (15)4.1电梯的控制要求 (15)4.2PLC控制系统的设计分析 (15)4.3电梯模型PLC控制系统设计 (16)4.4 PLC的选择 (17)4.5 I/O分配表 (18)4.6硬线接线图 (19)4.7 PLC程序梯形图 (20)第五章电梯PLC的调试与安装 (23)5.1模拟调试 (23)5.2.1单指令运行调试 (24)5.2.2复杂运行调试 (24)结束语 (25)致谢 (25)参考文献 (27)附录:完整程序语句表 .........................................错误！未定义书签。
《基于PLC的四层电梯控制系统的设计》篇一一、引言随着现代建筑的高度和复杂性不断增加，电梯作为垂直交通的重要工具，其安全性和效率性显得尤为重要。
本文将详细介绍一种基于PLC（可编程逻辑控制器）的四层电梯控制系统的设计，该系统旨在提高电梯的运行效率、安全性和用户体验。
二、系统概述本系统采用PLC作为核心控制器，通过编程实现对四层电梯的逻辑控制、信号处理和安全保护等功能。
系统包括电梯轿厢、厅门、控制系统、电源系统等部分，能够实现电梯的上下行、开关门、信号响应等基本功能。
三、硬件设计1. PLC控制器：选用高性能的PLC控制器，具有高可靠性、高速度和高精度的特点，能够满足电梯控制系统的需求。
2. 传感器：包括位置传感器、门状态传感器、超载传感器等，用于检测电梯的状态和信号，为控制系统提供输入信息。
3. 执行器：包括电机、电磁铁等，根据控制系统的指令执行开关门、上下行等操作。
4. 电源系统：为整个电梯控制系统提供稳定的电源，确保系统的正常运行。
四、软件设计1. 编程语言：采用梯形图或指令表等编程语言，实现电梯的逻辑控制和信号处理。
2. 控制逻辑：根据电梯的实际需求，设计合理的控制逻辑，包括上下行控制、开关门控制、信号响应等。
3. 安全保护：通过设置各种安全保护措施，如超载保护、防撞保护、紧急制动等，确保电梯的安全运行。
4. 故障诊断：通过故障诊断程序，对电梯的故障进行检测和定位，方便维护和检修。
五、系统功能1. 上下行控制：根据乘客的需求和电梯的实际情况，自动或手动控制电梯的上下行。
2. 开关门控制：通过传感器检测门的状态和乘客的需求，自动控制电梯的开关门。
3. 信号响应：通过接收来自厅外的召唤信号和内部指令信号，实现电梯的响应和调度。
4. 安全保护：通过设置各种安全保护措施，确保电梯在运行过程中的安全性和稳定性。
5. 故障诊断与维护：通过故障诊断程序对电梯进行检测和定位，方便维护和检修。
同时，提供详细的维护记录和报告，以便对电梯的运行状态进行评估和优化。
基于PLC的四层电梯控制系统的设计基于PLC的四层电梯控制系统的设计摘要：电梯作为一种重要的垂直交通工具，在现代社会中发挥着重要的作用。
本文旨在设计一种基于PLC的四层电梯控制系统，通过对电梯的运行状态进行监测和控制，提高电梯的运行效率和安全性。
本文首先介绍了电梯的一般工作原理和智能控制系统的发展现状，然后详细描述了电梯控制系统的硬件和软件设计方案，并进行了系统的仿真和实验验证。
实验结果表明，该控制系统能够实现电梯的自动控制、状态监测和故障诊断等功能，且具有较高的可靠性和实用性。
关键词：PLC；电梯；控制系统；安全性；效率一、引言电梯作为现代化城市中不可或缺的交通工具，广泛应用于商业大厦、住宅楼、医院等场所，为人们提供便利和舒适。
然而，随着城市化的快速发展，电梯的负荷和运行量也在不断增加，对电梯的控制系统提出了更高的要求。
传统的电梯控制系统往往依赖于机械开关和电气传感器等组件，难以满足复杂多变的运行环境和安全需求。
因此，开发一种可靠、高效、智能化的电梯控制系统具有重要的实际意义。
本文旨在设计一种基于PLC的四层电梯控制系统，通过对电梯的运行状态进行监测和控制，提高电梯的运行效率和安全性。
PLC（Programmable Logic Controller）是一种可编程逻辑控制器，具有可靠性高、稳定性好、易于编程和维护等特点，是控制系统设计中常用的工具。
本文将采用PLC作为电梯控制系统的核心控制器，通过编程实现对电梯的自动控制、状态监测和故障诊断等功能。
二、电梯控制系统设计原理2.1 电梯的一般工作原理电梯的工作原理一般包括：电动机驱动、轿厢运行控制和门机控制。
电动机驱动是控制电梯上升和下降运行的关键部分，通过电动机转动悬挂在钢丝绳上的滑轮，实现轿厢的运动。
轿厢运行控制包括轿厢调度和楼层信号控制两部分，用于实现电梯的平层停靠和运行方向的切换。
门机控制是控制轿厢门开关的重要部分，通过感应器检测轿厢门的开关状态，保证乘客进出电梯的安全。

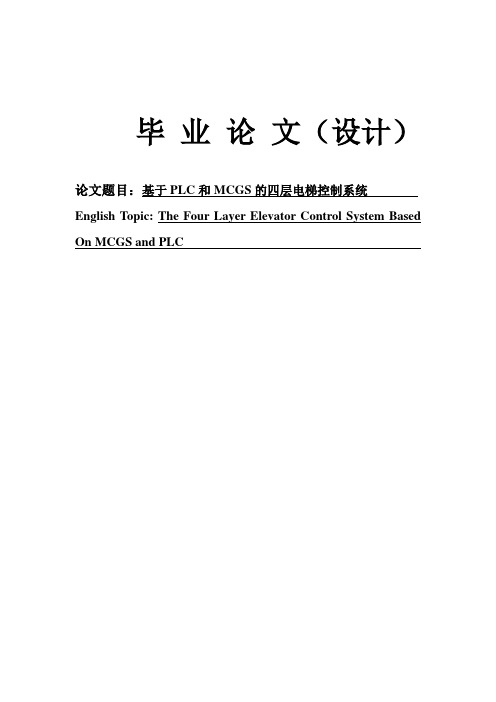

毕业论文（设计）论文题目：基于PLC和MCGS的四层电梯控制系统English Topic: The Four Layer Elevator Control System Based On MCGS and PLC毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
基于PLC四层电梯控制系统设计毕业论文摘要：电梯控制系统是现代建筑物不可缺少的设备之一、本文基于PLC（可编程逻辑控制器）设计了一个四层电梯控制系统。
首先，介绍了电梯控制系统的原理和功能。
然后，详细描述了本设计所使用的硬件设备和软件工具。
接下来，对电梯的每个工作状态进行了分析与设计。
最后，通过实验验证了本设计的可行性和稳定性。
关键词：PLC，电梯控制系统，工作状态，实验验证一、引言随着现代城市建筑的发展，电梯已经成为人们出行的重要交通工具之一、而电梯控制系统则是电梯正常运行的核心。
目前，市面上主要有基于PLC的电梯控制系统和微控制器控制系统。
与微控制器控制系统相比，基于PLC的电梯控制系统具有更高的可靠性和稳定性。
本文将基于PLC设计一个四层电梯控制系统，旨在提供一种优质的电梯控制解决方案。
二、电梯控制系统的原理和功能电梯控制系统的核心是电梯控制器，它通过控制电梯的运动和动作来实现不同楼层之间的垂直运输。
其主要功能包括：楼层选择、开门关门、运行方向控制、故障报警和紧急停止等。
本设计中，PLC作为电梯控制器，负责控制电梯各个动作和状态的转换。
三、硬件设备和软件工具本设计采用了一台三相交流电机作为电梯的驱动力源，PLC作为电梯控制器。
PLC选用了国产的LS系列PLC，并使用了相应的编程软件进行控制程序的编写和调试。
此外，还用了按钮输入模块、指示灯输出模块和电动机驱动器等辅助设备。
四、电梯的工作状态设计本设计中，电梯主要分为四个工作状态：待命状态、上行状态、下行状态和开门状态。
在待命状态下，电梯监听楼层请求信号，并判断是否要进入上行或下行状态。
上行状态和下行状态中，电梯通过判断楼层选择信号和运行方向信号，选择最合适的楼层进行停靠。
在开门状态中，电梯通过开门传感器判断门是否完全打开，然后根据指定的时间进行延迟，再关闭电梯门。
五、实验验证为了验证本设计的可行性和稳定性，我们对基于PLC的四层电梯控制系统进行了实验。
基于PLC系统的四层电梯控制系统设计毕业论⽂⽬录引⾔ (1)摘要 (1)第⼀章绪论 (2)⼀可编程控制器简介 (2)1.1可编程控制器的定义 (2)1.2 S7-200 Micro PLC 的概述 (2)1.3可编程控制器的⼯作原理 (2)1.4编程控制器与其它⼯业⽐较 (3)⼆、变频器简介 (4)2.1变频器的定义 (4)2.2变频器的⼯作原理 (5)2.3变频器⾯板按钮功能 (5)三、传感器简介 (6)3.1传感器的定义 (6)3.2传感器的分类 (6)第⼆章四层电梯控制系统设计⽅案论证 (7)2.1设计⽅案⽐较 (7)2.2可编程控制器（PLC）的选择 (7)2.3 变频器的选择 (7)第三章硬件设计 (8)3.0系统框图 (8)3.1 变频器参数设置 (8)3.2减速及平层控制 (9)3.3 电梯机房⾥的主要部件 (10)3.4 电梯井道⾥的主要部件 (11)3.5 轿厢上的主要部件 (11)3.6 电梯层门⼝的主要部件 (12)3.7电梯的安全保护环节 (12)3.8电梯控制系统操作过程 (12)3.9电梯控制系统实现的功能 (13)第四章软件设计 (14)4.1：I/O(输⼊/输出)端⼝分配 (14)4.2：外部接线图 (15)4.3：梯形图 (16)4.4梯形图控制分析 (30)设计⼼得 (33)参考⽂献 (33)基于PLC四层电梯控制系统设计引⾔四层电梯设计采⽤西门⼦S7-200控制，利⽤软件实现对电梯运⾏⾃动控制，⼤⼤提⾼了电梯的可靠性、安全性、快捷性，另外节省了⼤量外部接线，简化了控制系统结构。
另外可以⽅便的增加或改变控制功能，并便于检修。
本设计系从第⼀章介绍PLC、变频器、传感器开始，先概要的介绍了PLC概念和⼯作⽅式，变频器和传感器概念、⼯作原理以及分类。
第⼆章通过⽐较设计⽅案，确定设计⽅案。
第三章合理设置变频器参数，提⾼运⾏过程中电梯带来的舒适感，设置电梯井道、轿厢内、电梯层门⼝的各个部件，设置保障电梯运⾏时安全保护环节，达到电梯运⾏安全第⼀。
毕业论文PLC在电梯控制中的应用摘要本文主要介绍可编程控制器（PLC）在电梯电气控制系统中的应用，通过对系统硬件设计方法和程序设计思路的介绍，给出了4层电梯逻辑控制部分的方法。
主要涉及4层电梯的PLC控制系统的总体设计方案、组成及模块化程序设计。
关键词：PLC；电梯；逻辑控制；程序设计The Application of Mitsubishi PLC in Elevator ControlAbstractThe implement of PLC (Programmable Logic Controller) in elevator electric control system is presented in this paper. The method of logic control part of five-floor elevator is also described by providing system hardware design and program design clues. This paper include of main design method, composition, program design in this elevator control system.Key words: PLC; elevator; logic control; program design毕业论文PLC在电梯控制中的应用随着人口的增加，科学技术日新月异地发展，人们物质文化生活水平的逐步提高，建筑业得以迅速发展，大批的高楼大厦拔地而起，十几层至几十层的宾馆、饭店、办公楼、住宅楼鳞次栉比。
伴随建筑业的发展，为建筑内提供上下交通运输的电梯工业也在日新月异地发展着。
电梯已不仅是一种生产环节中的重要设备，更是一种工作和生活中的必需设备，完全可以预想到，随着社会的发展，电梯产品在人们物质文化生活中的地位将和汽车一样，成为重要的运输设备之一。
自动化系统的设计与实施——基于PLＣ电力电子控制的四层电梯设计指导老师：作者:学院（系）:专业及班级：学号:答辩日期: 年月日201０年1０月基于ＰＬC控制的四层电梯设计摘要ＰＬC(可编程控制器）作为一种工业控制微型计算机,它以其编程方便、操作简单尤其是它的高可控性等优点,在工业生产过程中得到了广泛的应用。
它应用大规模集成电路,微型机技术和通讯技术的发展成果，逐步形成了具有多种优点和微型,中型，大型，超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。
随着社会的不断发展,楼房越来越高,而电梯成为了高层楼房的必须设备。
电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯,为高层运输做出了不可磨灭的贡献。
PLC在电梯升降控制上的应用主要体现在它的逻辑开关控制功能。
由于ＰLC具有逻辑运算,计数和定时以及数据输入输出的功能。
在电梯升降过程中,各种逻辑开关控制与PＬC很好的结合，很好的实现了对的控制.本文主要讨论研究利用PＬＣ对电梯进行控制的问题。
关键词:PLC;电梯控制;西门子;升降ABSTRＡCTPLC (ｐrｏgraｍｍａbｌｅcoｎtｒoller）taｋｅs one iｎdｕsｔriａl ｃontrol microcompｕter，it is conｖenient by its ｐrogrａmminｇ，simplｉcｉtｙoｆoperatoｒits mｅrits and so on hｉgh controｌlａbｉｌity,obtaineｄtｈe widｅｓpｒｅaｄapplicａtｉonｐarticularly iｎthe indusｔrialｐrｏduｃtion ｐrocess。
It applｉes ｔhe ｌａrgeｓｃalｅｉntegrated cirｃuit,thｅｍｉｎiａturｅmachinｅｔechｎoｌogｙand tｈeｍecｈaｎiｃs ｏf commｕｎication developmｅnt achｉe ｖement, formed gｒadｕallｙhａd ｍany kinds oｆmｅrits aｎｄmiｎiａtuｒe，ｍedｉum，ｌarge－ｓcalｅ, thｅultｒa—ｌarge typｅand so onｅach kinｄｏｆs ｐecｉfｉcatiｏn＇s ｓerial products, apｐlｉｅｄｔo mｏnitors betweｅn ｃompｕteｒ’ｓmany coｎtｒol ｄomａin froｍthe bｌａｃk-ｗhitｅｃonｔrol syｓtem。
基于PLC的四层电梯控制设计毕业论文目录目录 (I)1 绪论 (1)1.1 电梯的基本分类 (1)1.2 可编程控制器（PLC）的产生和发展历程 (2)1.3 PLC的组成及特点 (3)1.4 PLC的应用 (3)2 电梯总体方案的设计 (4)2.1 电梯整体设计方案 (4)2.2 电梯的外部结构 (5)2.3 硬件的选择以及I/O端口的分配 (6)2.4 电梯的控制要求 (7)2.5 PLC外部接线图 (8)3 电梯系统的软件设计 (9)3.1 西门子PLC编程软件简介 (9)3.2 程序及过程分析 (9)4 系统调试 (33)4.1 硬件部分调试 (33)4.2 软件部分调试 (33)4.3 运行调试结果 (34)总结 (35)致谢 (35)参考文献 (36)1绪论电梯进入人们的生活已经150年了。
1854年，在纽约水晶宫举行的世界博览会上，美国人伊莱沙·格雷夫斯·奥的斯第一次向世人展示了他的发明。
从此，人类历史上第一部安全升降梯诞生。
奥的斯先生的发明彻底改写了人类使用升降工具的历史。
从那以后，升降梯在世界围得到广泛应用。
1889年12月，美国奥的斯电梯公司制造出了名副其实的电梯，它采用直流电动机为动力，通过蜗轮减速器带动卷筒上缠绕的绳索，悬挂并升降轿厢。
1892年，美国奥的斯公司开始采用按钮操纵装置，取代传统的轿厢拉动绳索的操纵方式，为操纵方式现代化开了先河。
生活在继续，科技在发展，电梯也在进步。
150年来，电梯的材质由黑白到彩色，样式由直式到斜式，在操纵控制方面更是步步出新——手柄开关操纵、按钮控制、信号控制、集选控制、人机对话等等，多台电梯还出现了并联控制，智能群控；双层轿厢电梯展示出节省井道空间，提升运输能力的优势；变速式自动人行道扶梯的出现大大节省了行人的时间；不同外形——扇形、三角形、半菱形、半圆形、整圆形的观光电梯则使身处其中的乘客的视线不再封闭。
如今，以美国奥的斯公司为代表的世界各大著名电梯公司各展风姿，仍在继续进行电梯新品的研发，并不断完善维修和保养服务系统。
调频门控、智能远程监控、主机节能、控制柜低噪音耐用、复合钢带环保等一款款集纳了人类在机械、电子、光学等领域最新科研成果的新型电梯竞相问世，冷冰冰的建筑因此散射出人性的光辉，人们的生活因此变得更加美好。
直到1901年，由美国奥的斯公司安装的电梯出现在，也是中国历史以来最早的一部电梯。
如今，在中国的任何一个城市，电梯都在被广泛的应用，电梯给人们的生活带来极大的便利。
同时，也为我国现代化建设的加速发展提供了强大的保障。
时至今日，电梯已进入了全面发展的新时期。
1.1电梯的基本分类电梯的种类很多，按用途分类，可以分为乘客电梯、载货电梯、医用电梯、住宅电梯、杂物电梯、观光电梯、车辆电梯、船舶电梯和建筑施工电梯等；按驱动方式分类，可以分为交流电梯、直流电梯、液压电梯、齿轮齿条电梯、螺杆式电梯和直线电机驱动电梯等；按速度分类，可以分为低速梯（常指低于1.00m/s 速度的电梯）、中速梯（常指速度在1.00～2.00m/s的电梯）、高速梯（常指速度大于2.00m/s的电梯）和超高速梯（速度超过5.00m/s的电梯），但随着电梯技术的不断发展，电梯速度也越来越高，区别高、中、低速电梯的速度限值也在相应地提高；按操纵控制方式分类，可以分为按钮控制电梯、信号控制电梯、集选控制电梯和群控电梯等；除了上述电梯的分类方式外，还有按电梯有无司机分类、特殊电梯分类等。
1.2可编程控制器（PLC）的产生和发展历程第一台可编程控制器的设计规是美国通用汽车公司（GM）提出的。
当时的目的是要求设计出一种新的控制装置来取代继电器，在保留了继电器控制系统的简单易懂、操作方便、价格便宜等优点的基础上，同时具有现代化生产线所要求的时间响应快、控制精度高、可靠性好、控制程序、可随工艺改变、易于与计算机接口、维修方便等诸多高品质与功能。
1969年美国通用汽车公司（GM）公开招标，要求控制装置取代继电器控制装置，并提出了研制“新型逻辑控制装置”的十项招标指标，即：1.编程方便，现场可修改程序；2．维修方便，采用模块化结构；3.可靠性高于继电器控制装置；4.体积小于继电器控制装置；5.数据可直接送入管理计算机；6.成本可与继电器控制装置竞争；7.输入可以是交流115V；8.输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；9.在扩展时，原系统只要很小变更；10.用户程序存储器容量至少能扩展到4K。
这一设想提出后，美国数字设备公司（DEC）于1969年研制成第一台PLC，型号为PDP-14，投入通用汽车公司的生产线控制中，取得了令人满意的效果，从此开创了PLC的新纪元。
PLC的发展分四个阶段。
第一阶段：初级阶段（1969至70年代中期），PLC 主要是逻辑运算、定时和计数功能，没有形成系列。
但与继电器控制相比，可靠性有一定提高。
CPU由中小规模集成电路组成，存储器为磁芯存储器。
第二阶段：扩展阶段（70年代中期至末期），PLC产品的控制功能得到了很大的扩展，包括数据传送、数据的比较和运算、模拟量的运算等功能。
增加了数字运算功能，能完成模拟量的控制。
开始具备自诊断功能，存储器采用EPROM. 第三阶段:通信阶段（70年代中末期至80年代中期），PLC随着计算机通信的发展，形成了分布式网络。
PLC就已经从汽车行业迅速扩展到其它行业，作为继电器的替代品进入了食品、饮料、金属加工、制造和造纸等多个行业。
第四阶段：开放阶段（80年代中期至今），通信系统开放，使各制造商的产品可以通信，通信协议开始标准化，使用户得益。
PLC开始采用标准化软件系统，并完成了编程语言标准化工作。
1.3PLC的组成及特点PLC的硬件系统由主机系统、输入输出扩展部分及外部设备组成。
除了硬件系统外，还需要软件系统的支持，它们相辅相成，缺一不可，共同构成PLC。
PLC 的软件系由系统程序和用户程序两大部分组成。
PLC能如此迅速发展，除了工业自动化的客观需求外，还因为他具有许多独特的优点。
它较好到解决了工业控制领域中普遍关心的可靠、安全、灵活、方便、经济等问题。
以下是其主要特点：（1）编程方法简单易学（2）功能强，性能价格比高（3）硬件配套齐全，用户使用方便，适应性强（4）可靠性高、抗干扰能力强（5）系统的设计、安装、调试工作量少（6）维修工作量小，维修方便（7）体积小、耗能低。
1.4PLC的应用开关量的开环控制是PLC的最基本控制功能。
所控制的逻辑功能可以是各种各样的。
PLC控制的输入输出点数可以不受限制，少则十点、几十点，多则成千上万点，并可以通过互联网来实现控制。
用PLC进行开关量控制的实例很多，几乎所有的工业都会运用到它。
人们选用PLC的主要目的就是将其用于开关量的控制。
1.模拟量的闭环控制对于模拟量的闭环控制系统，除了要有开关量的输入、输出点以实现某种顺序或逻辑控制外，还要有模拟量的输入、输出点，以便采样输入和调节输出，实现过程控制的PID调节或模糊控制调节，形成闭环系统。
这类PLC系统能实现对温度、流量、压力、位移、速度等参量的连续调节与控制。
2.数字量的智能控制利用PLC能实现接收和输出高脉冲的功能，而这功能实际中用途很大。
在配备相应的传感器(如旋转编码器)或脉冲伺服装置（如环型分配器、动放、步进电机）后，PLC控制系统也能实现数字量的智能控制。
3.数据采集与监控PLC作为现场数据采集监控系统，普遍采用的方法是PLC加触摸屏，这样既可随时观察采集下来的数据，又能及时进行系统分析。
有的PLC本身就具有数据记录单元。
此时可利用一般的便携计算机的存储卡，插入到该单元中保存采集到的数据。
其另一个特点是自监信号多，可以实现自诊断式的监控，同时还可以减少故障修复时间，提高系统可靠性。
4.联网、通信及集散控制PLC的联网、通信能力很强，可实现PLC与PLC之间的联网通信，也可实现与上位计算机的联网与通信，也能与智能仪表装置进行联网和通信。
利用PLC 强大的联网通信功能，把PLC分布到控制现场，实现各PLC控制站间的通信以及上下层间的通信，从而实现分散控制集中管理。
这样的系统实际上就是PCS（过程控制系统）系统，有的企业把全厂的自动化系统组成通信网络，从而组成计算机集成制造系统。
2电梯总体方案的设计2.1电梯整体设计方案本次设计的主要目的是结合实际的控制装置，综合所掌握的理论知识，完成一套完整的PLC控制系统的设计任务，包括PLC模块的选用，I/O端口的分配、PLC外部接线图的设计及梯形图程序的设计与调试，以提高学生的综合设计能力。
电梯的整体设计方案如下图2.1所示。
图2.1整体设计方案图2.2电梯的外部结构电梯的外部结构如下图2.2所示。
UPDOWNDN4DN3UP2DN2四层电梯SL4SL3SL2SL1电梯内选按钮、提示S4S3S2S1D4D3D2U3U2U1SQ4SQ3SQ2SQ1L4L3L2L1UP DOWNDN4DN3DN2UP3UP2UP1SL4SL3SL2SL1V+COM图2.2电梯的外部结构S1、S2、S3、S4分别为轿厢一层、二层、三层、四层电梯的选按钮；D2、D3、D4分别为二层、三层、四层电梯外下呼按钮；U1、U2、U3分别为一层、二层、三层、四层电梯外上呼按钮；SQ1、SQ2、SQ3、SQ4分别为一层、二层、三层、四层行程开关。
L1、L2、L3、L4分别为一层、二层、三层、四层电梯位置指示灯；DOWN 为电梯下行状态指示灯；UP 为电梯上行状态指示灯；DN2、DN3、DN4分别为二层、三层、四层电梯外下降指示灯；UP1、UP2、UP3分别为一层、二层、三层电梯外上升指示灯。
2.3 硬件的选择以及I/O 端口的分配首先确定PLC 的基本单元选用的是CPU224，它是由14个输入点和10个输出点。
由于CPU224的输入和输出点不能满足设计的要求，而CPU224自身可带7个拓展模块，所以增加一个拓展模块EM223（8点输入、8点输出）。
电梯控制的逻辑关系，各输入、输出端口分配见表2.1。
表2.1端口分配及功能表2.4电梯的控制要求本系统设计的电梯达到如下要求:1. 电梯由安装在各楼层电梯口的上升下降呼叫按钮（U1、U2、U3、D2、D3、D4），电梯轿厢楼层选择按钮（S1、S2、S3、S4），上升下降指示（UP、DOWN），各楼层到位行程开关（SQ1、SQ2、SQ3、SQ4）组成。
电梯自动执行呼叫。
2. 电梯在上升的过程中只响应向上的呼叫，在下降的过程中只响应向下的呼叫，电梯向上或向下的呼叫执行完成后再执行反向呼叫。
3. 电梯等待呼叫时，同时有不同呼叫时，谁先呼叫执行谁。
4. 具有呼叫记忆、选呼叫指示功能。
5. 具有楼层显示、方向指示、到站提示功能。
