绝缘电阻及吸收比测量(实作部分)

绝缘电阻测量及吸收比的实验方案范文一．实验前准备（了解的知识点）1绝缘电阻是电气设备绝缘层在直流电压作用下呈现的电阻值。

测量电气设备的绝缘电阻，是检查电气设备绝缘状态最简便和最基本的方法。

在现场普遍用兆欧表测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

2吸收比K1为60绝缘电阻值(R60)与15绝缘电阻值(R15)R60K1R15对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60/R15吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min(R10min)和R1min(R1min)时绝缘电阻的比值K，称作绝缘的极化指数R10minK2R1min在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机或油浸变压器绝缘的受潮程度。

绝缘受潮后吸收比值(或极化指数)降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比值仍然很好。

吸收比不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

3绝缘电阻表（兆欧表）按电源型式通常可分为发电机型和整流电源型两大类。

发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。

整流电源型由低压50Hz交流电经整流稳压(或直接采用电池电源)经晶体管振荡器升压和倍压整流后输出直流电压作为电源的机型4如何选择绝缘电阻表的电压和量程测量绝缘电阻一般使用绝缘电阻表，绝缘电阻表的输出电压通常有250V、500V、1000V、2500V、5000V和10000V等多种也有可连续改变输出电压的。

对水内冷发电机采用专用兆欧表测量绝缘电阻。

应按照《电气设备预防性试验规程》的有关规定选用适当的电压。

5绝缘电阻表的容量绝缘电阻表的容量即最大输出电流值，一般可将绝缘电阻表（两端输出）经毫安表短路后测得，因此也称之为绝缘电阻表的输出短路电流值。

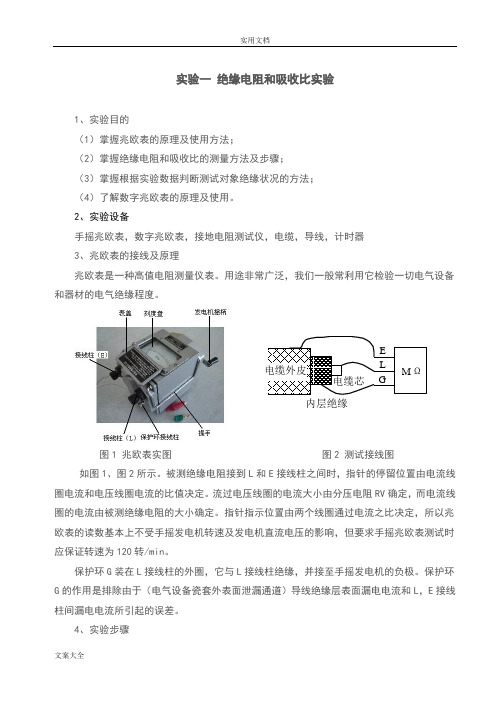

实验一 绝缘电阻和吸收比实验1、实验目的（1）掌握兆欧表的原理及使用方法；（2）掌握绝缘电阻和吸收比的测量方法及步骤； （3）掌握根据实验数据判断测试对象绝缘状况的方法； （4）了解数字兆欧表的原理及使用。

2、实验设备手摇兆欧表，数字兆欧表，接地电阻测试仪，电缆，导线，计时器 3、兆欧表的接线及原理兆欧表是一种高值电阻测量仪表。

用途非常广泛，我们一般常利用它检验一切电气设备和器材的电气绝缘程度。

图1 兆欧表实图 图2 测试接线图如图1、图2所示。

被测绝缘电阻接到L 和E 接线柱之间时，指针的停留位置由电流线圈电流和电压线圈电流的比值决定。

流过电压线圈的电流大小由分压电阻RV 确定，而电流线圈的电流由被测绝缘电阻的大小确定。

指针指示位置由两个线圈通过电流之比决定，所以兆欧表的读数基本上不受手摇发电机转速及发电机直流电压的影响，但要求手摇兆欧表测试时应保证转速为120转/min 。

保护环G 装在L 接线柱的外圈，它与L 接线柱绝缘，并接至手摇发电机的负极。

保护环G 的作用是排除由于（电气设备瓷套外表面泄漏通道）导线绝缘层表面漏电电流和L ，E 接线柱间漏电电流所引起的误差。

4、实验步骤（1）断开试品电源及拆除一切对外连线，将其接地充分放电，放电时间不少于 1min ，对于电容量较大的试品（如变压器、电容器、电缆等），放电时间一般不少于 2min 。

若遇重复试验或加过直流高压后的试品，放电时间则应更长些。

进行放电工作应使用绝缘工具（如绝缘棒、绝缘手套、绝缘钳等），不得用手直接接触放电导线。

（2）用清洁柔软的布擦去试品表面的污垢，必要时要先用汽油或其他适当的去垢剂洗净套管表面的积污。

（3）读取手摇兆欧表及数字兆欧表的铭牌并记录主要数据。

（4）将兆欧表水平放置，将摇表的L 端子与E 端子开路，摇动手柄至额定转速（120r/min ），此时指针应指 “ ∝ ” ；然后再用导线瞬时短接 “ 火线 ” （L ）与地 “ 地线 ” （E ）端钮，并轻轻摇动手柄，指针应指 “ 0 ” 位”(注意轻摇以免打坏表针)。

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。

根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间，回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数I；这个过程的快慢，与绝缘试品的电容量有关，电容g量越大，持续的时间越长，甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当1=8时，其测量值为R=J，但在绝缘电阻试验中，特别是电容量较大时，很难测量R8的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。

绝缘电阻和吸收比测量试验报告一、试验目的1. 测量样品的绝缘电阻及吸收比2. 分析样品的绝缘质量及电力设备的健康状况二、试验原理绝缘电阻试验原理：在测试电源施加电压，设定时间后测量电流和电压的比值，计算出样品的绝缘电阻值。

三、试验仪器和设备1. 电压表/万用表2. 电流表/安培表4. 电机测试盒5. 电源6. 电缆接头7. 信号线8. 采样器四、试验过程（1）连接绝缘电阻测量仪到测试电源上，接线注意正确；（2）将绝缘电阻测量仪的极限值设为测试电源电压；（3）等待绝缘电阻稳定后，记录测量结果；（4）每个样品重复测量三次。

2. 测量吸收比（1）满电状态下，将测试电源断开并记录时间；（2）等待样品电荷衰减至相对稳定时，分别测量电流和电压，记录结果；（3）充电过程中，测量间隔应小于1分钟；五、结果分析1. 绝缘电阻试验结果分析（1）绝缘电阻值应符合国家、行业标准的规定。

如果绝缘电阻值低于标准规定的值，则说明样品绝缘质量存在问题。

（2）衡量绝缘性能时，还需考虑环境温度、湿度及其他外部条件等因素的影响。

（1）吸收比值应在一定范围内。

若过高或过低，则说明样品绝缘质量存在问题或与周围环境的影响较大。

（2）测量吸收比时，需注意使测试电源与样品之间的电容充电到足够程度，以确保测试结果的准确性。

六、注意事项1. 测量时，需防止外部干扰。

2. 建议测量环境温度控制在20℃左右。

3. 测量前，电源和设备应先进行校验和检查，以确保试验结果的准确性。

4. 测量结果应记录并标注，以便于进行数据分析和对比。

主电机绝缘电阻和吸收比测量嘿，朋友们，今天咱们来聊聊主电机的绝缘电阻和吸收比测量。

别听名字听着复杂，其实这玩意儿就是保护咱们的设备不受损伤。

就像人得有个好身体，设备也得有个好绝缘。

这绝缘电阻呢，就像咱们身边的防护盾，能把电流挡在外头，不让它随便乱跑。

想想看，要是电流像个顽皮的小孩，四处乱窜，那可就麻烦了！所以，保持好绝缘电阻，让电流老实点儿，是绝对有必要的。

说到测量，绝缘电阻测试就好比给电机做个“体检”。

咱们得用个绝缘电阻表，这玩意儿就像个医生，用来检测电机的“健康状况”。

把探头接上，按下按钮，结果就来了。

这时候你会看到一个数字，心里想着：“哎哟，这数值高不高呀？”如果数字大于规定值，那就棒极了，电机跟人一样，身体倍儿棒，没事儿，能继续“跑”。

要是数值偏低，那可就得上心了，得考虑是不是绝缘层受损，或许是电线老化，或者说是湿气侵入，这种情况下，咱们就得好好处理一下，免得电机“生病”。

然后咱们还得说说吸收比，听起来像个高级名词，其实简单得很。

吸收比就是测量绝缘电阻的一个比值。

简单来说，就是测量一段时间后的电阻，跟刚测的电阻比比看。

就像你早上起床量体重，吃了顿丰盛的早餐后再量，这数值肯定会不一样呀！吸收比就是告诉咱们，绝缘材料有没有“吃货”的倾向，吸水性强不强。

如果吸收比高，说明绝缘材料还不错，能抵挡住湿气的侵袭；如果低，那就是材料出了问题，得赶紧换掉，免得后面出事儿。

讲真，测量绝缘电阻和吸收比并不复杂，但有时候也得花点心思。

就像我们在生活中，体检虽然不是件好玩的事，但总得做嘛，对吧？有时候搞不清楚数字的含义，这就像你看到个股票价格，上下波动，不知道到底该买还是该卖。

每个电机都有自己的标准，咱们得提前了解清楚，避免在关键时刻手忙脚乱。

对于不同的设备，绝缘电阻的标准各不相同，得好好研究，不然可能会出个大错。

除了测量的技巧，咱们也得提提操作时的小细节。

注意安全，别让电流把你吓一跳。

使用绝缘表时，要确保手干燥，最好穿上绝缘鞋，没事儿别去碰那电线。

绝缘电阻与吸收比的测量一、试验的目的和意义测量电气设备的绝缘电阻与吸收比是检查电气设备绝缘状况最简便、最基本、最常用的试验项目。

电气设备受到高压、高温、化学、机械振动以及其他因素的影响，绝缘体的绝缘性能将会出现劣化，甚至失去绝缘性能造成事故。

为了保证电气设备的正常运行和工作人员人身的安全，通过测量电气设备的绝缘电阻和吸收比，发现电气设备中影响绝缘的异物、受潮和脏污、绝缘油严重老化、绝缘介质击穿和严重热老化等缺陷，以便了解电气设备的绝缘状况，及时对设备进行维护保养和检修。

二、试验原理1、绝缘电阻1）电气设备的绝缘体（电介质）并非是完全不导电的，在一定的直流电压作用下，绝缘体中总会有微弱的电流通过，根据电介质材料的性质和构成等不同，该电流可分为三部分，即电导电流（泄漏电流），电容电流和吸收电流。

2）上图a为电气设备绝缘介质在直流电压作用下的电路图。

闭合开关S，记录微安表在不同时刻的读数，据此绘成上图c中的i曲线。

上图b等效电路中，C1支路中的电流代表电容电流i1，r、C支路中的电流代表吸收电流i2，R支路中的电流代表电导电流i3，三个电流加起来i=i1+i2+i3就是在直流电压作用下通过被试品的总电流i随时间变化的曲线，通常称为吸收曲线。

3）从该曲线中可以看出，随着时间增加，电容电流i1和吸收电流i2趋近于零，最终i趋近于i3。

绝缘电阻值则由原来的极小值随着时间增加而相应增大，所以规程要求在加压1min后读取兆欧表测量值。

正常情况下，泄漏电流i3很小且不随时间变化，在绝缘体受潮、脏污或存在其他缺陷时，在直流电压的作用下，泄漏电流会急剧增加，绝缘电阻相应减小。

因此，通过测量绝缘电阻大小可以初步判断电气设备的绝缘状况。

2、吸收比1）当绝缘受潮或有缺陷时，电流的吸收现象不明显，总电流随时间下降较缓慢。

因此，对于同一电气设备可根据i15/i60的变化初步判断设备绝缘状况。

在电气设备的绝缘试验中取加压后15s的绝缘电阻R15，取加压后60s的绝缘电阻R60，其比值R15/R60称为吸收比。

测量绕组的绝缘电阻和吸收比、轴承的绝缘电阻一、试验目的测量绕组的绝缘电阻和吸收比，可有效检测出绝缘是否有贯通的集中性缺陷，整体受潮或贯通性受潮,是检查绕组绝缘最简便的方法。

二、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定电动机具备试验条件：落实安全措施，拆除电动机绕组外接引线。

3、测量电动机各相绕组整体对地绝缘电阻和吸收比：各相绕组接线端子用短接线短接，额定电压1000V以下电动机用兆欧表500V或1000V档位进行测量，额定电压1000V及以上电动机用兆欧表2500V档位进行测量。

仪表“L”端测试线接绕组接线端子，“E”端测试线接电动机外壳，分别记录15s和60s时绝缘电阻数据。

4、测量轴承对地绝缘电阻：用兆欧表1000V档位进行测量，仪表“L”端测试线接轴承，“E”端测试线接电动机外壳，记录1min绝缘电阻数据。

5、绕组、轴承对地充分放电：依次将绕组及轴承对地充分放电。

6、整理仪器：收拾整理仪表。

三、合格标准1、绝缘电阻：额定电压1000V以下，常温下定子绕组及转子绕组绝缘电阻不应低于0.5MΩ；额定电压1000V及以上，定子绕组不应低于1 MΩ/kV，转子绕组不应低于0.5MΩ/kV。

2、吸收比：1000V及以上的电动机应测量吸收比，吸收比不应低于1.2，中性点可拆开的应分相测量。

3、轴承的绝缘电阻：绝缘电阻不应低于0.5 MΩ。

四、注意事项1、电动机上级开关停电并合接地刀闸，防止突然来电。

2、电动机停电后要用验电器进行验电，确认无电后再拆除外接引线。

3、电动机拆除外接引线前应将绕组对地充分放电。

4、电动机恢复外接引线前应将绕组对地充分放电。

5、电动机绕组接线端子绝缘套管或支撑绝缘子脏污时，应先用干净的棉布及无水酒精清洁擦拭干净后再试验。

6、攀登高处电动机应使用登高梯，佩戴安全带，安全带高挂低用。

实验报告实验项目：绝缘电阻和吸收比测量
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
实验数据：
绝缘电阻R(MΩ)
变压器高压绕组对地490
变压器低压绕组对地520
变压器高压绕组对低用绿细460
电容对地1000
实验总结：
在本次实验课上，我使用了虚拟仿真实验软件，模拟了高电压技术的绝缘电阻和吸收比测量试验。

我通过软件设置了不同的电压等级和测量时间，测量了变压器高压绕组对低压绕组及外壳以及各绕组对地及绕组间的绝缘电阻，并计算了吸收比。

首先，在模拟试验中，我通过虚拟仿真软件对变压器高压绕组对低压绕组、外壳以及各绕组对地和绕组间的绝缘电阻进行了精确的测量。

这使我能够理解不同部分之间的电气隔离情况，为保障电力设备的正常运行提供了基础。

通过对测量结果的分析，我深感绝缘电阻的合格与否直接关系到电力设备的安全性，这也是电气工程领域中至关重要的一环。

绝缘电阻是反映电气设备绝缘的电阻值，它与绝缘材料的结构、体积、温度、湿度等因素有关，一般来说，绝缘电阻越大，绝缘质量越好。

吸收比是指绝缘电阻在不同时间点的比值，它反映了绝缘的吸收现象，即绝缘在直流电压作用下逐渐吸收电荷的过程。

吸收比可以判断绝缘是否受潮或有缺陷，一般来说，吸收比越大，绝缘状态越好。

通过本次实验，我不仅加深了对绝缘电阻和吸收比的理论知识的理解，也提高了实验的操作技能和分析能力。

我认识到，实验是理论学习的重要补充，只有通过实验，才能将理论知识转化为实际能力，才能发现和解决实际问题。

我还意识到，实验是一项系统的工程，需要做好实验前的准备，实验中的记录和实验后的总结，才能取得好的效果。
