热电42i氮氧化物分析仪技术资料方法标准：ISO7996-1985方法名称：化学发光法美吉佳环境科技目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除第一章简介产品性能42i 化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
42i 分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-Nox量程·NO2 转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理42 i 分析仪原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下:NO + O3── NO2 + O2+ h仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。
NO2是通过钼转换器完成NO2到NO的转换. 其转换器的加热温度约为325℃（可选不锈钢转化器加热温度为625℃）。
如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NO X 方式)。
在反应室前装有限流毛细管和流量传感器, 以控制和测量样气的流量。

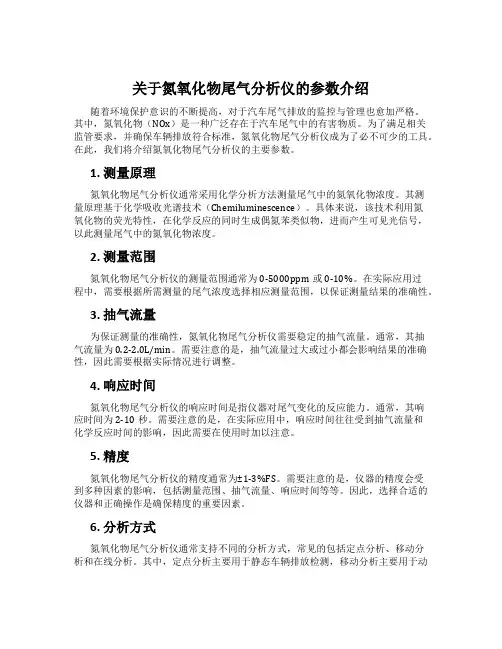

关于氮氧化物尾气分析仪的参数介绍随着环境保护意识的不断提高，对于汽车尾气排放的监控与管理也愈加严格。
其中，氮氧化物（NOx）是一种广泛存在于汽车尾气中的有害物质。
为了满足相关监管要求，并确保车辆排放符合标准，氮氧化物尾气分析仪成为了必不可少的工具。
在此，我们将介绍氮氧化物尾气分析仪的主要参数。
1. 测量原理氮氧化物尾气分析仪通常采用化学分析方法测量尾气中的氮氧化物浓度。
其测量原理基于化学吸收光谱技术（Chemiluminescence）。
具体来说，该技术利用氮氧化物的荧光特性，在化学反应的同时生成偶氮苯类似物，进而产生可见光信号，以此测量尾气中的氮氧化物浓度。
2. 测量范围氮氧化物尾气分析仪的测量范围通常为0-5000ppm或0-10%。
在实际应用过程中，需要根据所需测量的尾气浓度选择相应测量范围，以保证测量结果的准确性。
3. 抽气流量为保证测量的准确性，氮氧化物尾气分析仪需要稳定的抽气流量。
通常，其抽气流量为0.2-2.0L/min。
需要注意的是，抽气流量过大或过小都会影响结果的准确性，因此需要根据实际情况进行调整。
4. 响应时间氮氧化物尾气分析仪的响应时间是指仪器对尾气变化的反应能力。
通常，其响应时间为2-10秒。
需要注意的是，在实际应用中，响应时间往往受到抽气流量和化学反应时间的影响，因此需要在使用时加以注意。
5. 精度氮氧化物尾气分析仪的精度通常为±1-3%FS。
需要注意的是，仪器的精度会受到多种因素的影响，包括测量范围、抽气流量、响应时间等等。
因此，选择合适的仪器和正确操作是确保精度的重要因素。
6. 分析方式氮氧化物尾气分析仪通常支持不同的分析方式，常见的包括定点分析、移动分析和在线分析。
其中，定点分析主要用于静态车辆排放检测，移动分析主要用于动态行驶车辆的排放检测，而在线分析则可以实时监测车辆的排放情况，满足监管和管理的需求。
综上所述，氮氧化物尾气分析仪是一项重要的环保设备，能够对汽车尾气排放进行准确的监测和管理，以保障环境质量和公众健康安全。
关于氮氧化物尾气分析仪的参数介绍氮氧化物是一类有害的废气污染物，对于环境和人类健康都有不良影响。
因此，对于汽车、发电厂和工业排放源的氮氧化物排放，要进行严格的监管和管理。
氮氧化物尾气分析仪可以测量和检测氮氧化物排放，并确定是否符合排放标准，是现代环保监测的必备工具。
一、仪器概述氮氧化物尾气分析仪通常由控制系统、气体采样系统、分析检测模块和数据处理系统四部分组成。
通过采集机动车辆发动机、燃气锅炉等排放源的尾气，经过分析检测，可以得出氮氧化物排放浓度值。
二、主要参数介绍1. 检测范围或灵敏度检测范围或灵敏度是指氮氧化物尾气分析仪可以检测的氮氧化物浓度范围或最低检测浓度。
检测范围越宽或灵敏度越高，越能满足不同排放源的监测需求。
2. 检测方式目前主要的检测方式有化学检测法和物理检测法两种。
化学检测法需要使用化学试剂进行反应和分析，而物理检测法则利用气体分子的光学、电化学、质谱等特性来检测氮氧化物浓度。
两种检测方式各有优劣，应根据实际需求进行选择。
3. 响应时间响应时间是指氮氧化物尾气分析仪检测到氮氧化物浓度变化后，输出浓度值所需的时间。
响应时间越短，越能满足实时监测和控制的需求。
4. 采样流量采样流量是指氮氧化物尾气分析仪采集尾气的流量，通常以升/分钟（l/min）为单位。
采样流量的大小影响着样品的稳定性和氮氧化物浓度的准确性。
较高的采样流量能够更准确地反映真实的氮氧化物排放浓度。
5. 重复性重复性是指在同一条件下，氮氧化物尾气分析仪重复测量氮氧化物浓度时，结果的偏离程度。
重复性越好，说明测试结果的准确性越高。
三、注意事项使用氮氧化物尾气分析仪时需要注意以下事项：1.操作人员需要具备相关技能和知识，以保证测试准确性和安全性；2.仪器的运输、安装和维护需要专业技术人员进行；3.在测试过程中，需要严格按照操作手册和规程进行，检验和校准仪器定期进行；4.氮氧化物尾气分析仪的使用寿命有限，需要定期更换耗材和部件，并进行维护和保养。
一、实验目的1. 掌握大气中氮氧化物（NOx）的测定方法。
2. 了解实验原理和实验操作步骤。
3. 学会使用分光光度计进行定量分析。
二、实验原理大气中的氮氧化物主要是一氧化氮（NO）和二氧化氮（NO2）。
测定大气中的氮氧化物浓度，通常采用盐酸萘乙二胺分光光度法。
该方法的原理是：先将NO氧化成NO2，然后NO2与吸收液中的对氨基苯磺酸发生重氮化反应，再与盐酸萘乙二胺偶合，生成玫瑰红色偶氮染料。
通过比色定量，计算空气中的氮氧化物浓度。
三、实验仪器与试剂1. 仪器：多孔玻板吸收管、双球玻璃管（内装三氧化铬-砂子）、空气采样器、分光光度计、容量瓶、移液管、烧杯、玻璃棒等。
2. 试剂：三氧化铬-砂子、冰乙酸、对氨基苯磺酸、盐酸萘乙二胺、亚硝酸钠标准溶液、蒸馏水等。
四、实验步骤1. 准备工作：称取5.0g对氨基苯磺酸，置于容量瓶中，加入50mL冰乙酸和900mL水的混合溶液，盖塞振摇使其完全溶解。
继之加入0.050g盐酸萘乙二胺，溶解后，用水稀释至标线，此为吸收原液，贮于棕色瓶中，在冰箱内可保存两个月。
2. 采样：将制备好的吸收原液与等体积的水混合，配成采样用吸收液。
用空气采样器以每分钟300毫升的速度采集空气样品，采样时间根据实验要求确定。
3. 氧化：将采样后的样品放入装有双球玻璃管（内装三氧化铬-砂子）的容器中，将空气样品中的NO氧化成NO2。
4. 显色：将氧化后的样品溶液倒入比色皿中，用分光光度计在波长540nm处测定吸光度。
5. 标准曲线绘制：用亚硝酸钠标准溶液配制一系列不同浓度的标准溶液，按照与样品溶液相同的步骤进行显色，绘制标准曲线。
6. 计算结果：根据样品溶液的吸光度，从标准曲线上查得对应的NO2浓度。
根据NO2与NO的转换系数0.76，计算空气样品中的氮氧化物浓度。
五、实验结果与分析1. 实验结果：通过实验，测定出空气样品中的氮氧化物浓度为X mg/m³。
2. 分析：本次实验采用盐酸萘乙二胺分光光度法测定大气中氮氧化物浓度，实验结果与理论值基本相符，说明实验方法可靠。

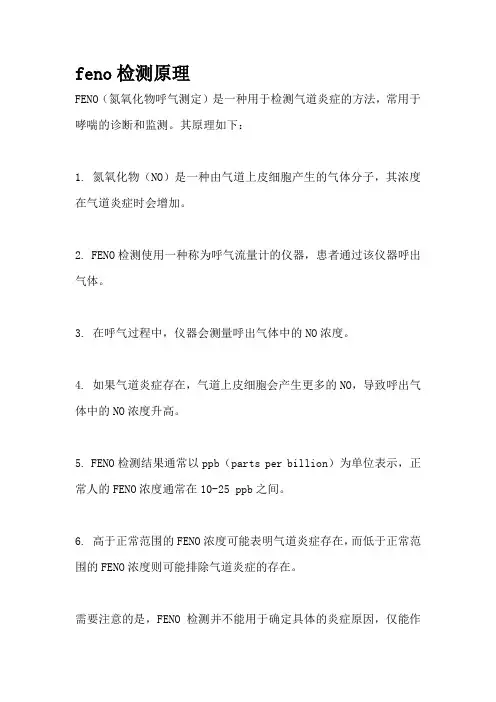

feno检测原理
FENO（氮氧化物呼气测定）是一种用于检测气道炎症的方法，常用于哮喘的诊断和监测。
其原理如下：
1. 氮氧化物（NO）是一种由气道上皮细胞产生的气体分子，其浓度在气道炎症时会增加。
2. FENO检测使用一种称为呼气流量计的仪器，患者通过该仪器呼出气体。
3. 在呼气过程中，仪器会测量呼出气体中的NO浓度。
4. 如果气道炎症存在，气道上皮细胞会产生更多的NO，导致呼出气体中的NO浓度升高。
5. FENO检测结果通常以ppb（parts per billion）为单位表示，正常人的FENO浓度通常在10-25 ppb之间。
6. 高于正常范围的FENO浓度可能表明气道炎症存在，而低于正常范围的FENO浓度则可能排除气道炎症的存在。
需要注意的是，FENO检测并不能用于确定具体的炎症原因，仅能作
为一种辅助诊断手段。
因此，对于FENO检测结果异常的患者，还需要结合其他临床症状和检查结果进行综合判断。
nox分析仪及监测原理和特点近年来氮氧化物排放量随着能源消费和机动车有量的快速增长而迅速上升，大气氮氧化物排放会造成多种环境影响，主要表现在这几个方面：氮氧化物直接造成的污染及其引起的臭氧污染、酸沉降、颗粒物污染和水体富营养化二次污染问题。
使用nox分析仪监测排放的氮氧化物浓度是否超标。
氮氧化物检测仪可实现对氮氧化物排放的有效监控，从而降低事故发生。
以氧化氮和二氧化氮为主的氮氧化物是形成光化学烟雾和酸雨的个重要原因.汽车尾气中的氮氧化物与氮氢化合物经紫外线照射发生反应形成的有毒烟雾,称为光化学烟雾，用工业氮氧化物分析仪在线监测nox的浓度。
光化学烟雾具有特殊气味,刺激眼睛,伤害植物,并能使大气能见度降低.另外,氮氧化物与空气中的水反应生成的硝酸和亚硝酸是酸雨的成分.大气中的氮氧化物主要源于化石燃料的燃烧和植物体的焚烧,以及农田土壤和动物排泄物中含氮化合物的转化。
氮氧化物是产生臭氧的重要物质之一，与城市臭氧浓度的化学污染密切相关。
同时，氮氧化物也是城市细颗粒物污染的主要来源，已成为严重大气颗粒物污染，尤其是区域性细颗粒物污染和霾的重要来源。
相关研究表明，氮氧化物的排放也加剧了区域酸雨的恶化。
氮氧化合物分析仪氮氧分析仪可用于监测空气中的氮氧化物。
氮氧化物分析仪的传感器为进口高精度电化学传感器，采用泵吸式采样，内置过滤器除水除尘，能很好的保护传感器不受侵害，且有声光报警功能。
如果现场环境中的氮氧化合物浓度超标，就会发出声光报警，提醒人们采取积极的应对措施。
氮氧化物检测仪检测原理氮氧化物检测仪的关键部件是气体传感器。
气体传感器从原理上可以分为三大类：A）利用物理化学性质的气体传感器：如半导体式（表面控制型、体积控制型、表面电位型）、催化燃烧式、固体热导式等。
B）利用物理性质的气体传感器：如热传导式、光干涉式、红外吸收式等。
C）利用电化学性质的气体传感器：如定电位电解式、迦伐尼电池式、隔膜离子电式、固定电解质式等。
氮氧化物分析仪（42C）作业指导书1．检测细则1.1概述1.1.1方法原理42C分析仪是一种化学发光法NOx分析仪，原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反应产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42C分析仪就是利用检测光强来进行NO的检测, 其化学反应式如下:NO + O3── NO2+ O2+ h仪器在进行二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反应进行检测。
NO2是通过钼转换器完成NO2到NO的转换。
样品气通过标有SAMPLE的进气口被抽入42C分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反应室(测NO方式)，还是先经过NO2到NO转换器后再进入反应室(测NO X方式)。
臭氧与样气中的NO进行反应生成激发态的NO2分子, 然后由光电倍增管检测NO2返回基态时发出的萤光。
仪器计算在NO和NO X方式下所检测的NO和NO X浓度，同时利用两个浓度的差值计算出NO2浓度。
1.1.2适用范围环境空气1.2仪器试剂42C化学发光法NO-NO2-NOx分析仪（Chemiluminescence NO-NO2-NOx analyzer）1.3操作步骤a.打开电源。
b.让仪器预热并稳定90分钟。
c.根据具体情况设置仪器的参数。
（包括单位、量程、平均时间等）d.在仪器进行实际监测以前，对仪器进行一次校准。
e.进入实际监测。
1.4计算1.5注意事项a.保持仪器运行环境的温度在25℃左右，湿度在60%以下，保持环境清洁干净。
b.定期更换干燥剂、活性炭、滤膜，清洁机内积尘，清洗滤网、毛细管等。
c.定期检查仪器的运行情况，并填写巡检记录。
d.定期对仪器进行校准，并填写校准记录。
1.6相关文件《42C化学发光法NO-NO2-NOx分析仪（Chemiluminescence NO-NO2-NOx analyzer）说明书》1.7相关记录2.设备操作维护规程2.2适用范围环境空气2.3操作步骤a.打开电源。
氮氧化物分析仪原理IEM-ME200氮氧分析仪依据超高频常温超导谐振原理研发（超高频及3GHz-30GHz之间的无线电波），采用专利技术以精湛工艺制造而成，是一款高规格的氮氧气分析仪，集无可匹敌的精度、灵活性和性能于一身，能够实现对过程和安全的最优控制，提供快速、线性、准确、高度稳定和高选择性响应。
IEM-ME200氮氧分析仪探测器采常温超导稀土金属（铋）元素高精度集成（常温超导材料即在广义常态的已知各种温度（低于材料熔点）下具有“零电阻”特性的导体材料），探测器根据中央处理器发出的探测指令在探测区域形成超高常温超导谐振区（谐振即物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动），中央处理器以常温超导稀土金属（铋）元素固有的超高频常温超导谐振系数对一切经过此区域的气体成分进气探测分析，探测区域与被探测过程气体形成一个相对恒定的超高频常温超导谐振探测场。
当氮氧化物和氧含量在被探测区内出现时整个恒定的超高频常温谐振探测场就会被扰动，中央处理器就会瞬间将这种扰动信号进行数值化分析并转换成模拟信号输出。
由于常温超导稀土金属（铋）元素固有的超高频常温超导谐振性（即超高频常温超导谐振系数）只对氮氧气体（NOX/02）敏感，所以超高频常温超导谐振探测场只对氮氧气体扰动产生信号反应，而其他气体成分则不会对气体分析产生交叉干扰，从而我们也就能在很短的时间内获取所探测氮氧化物和氧含量信息，为下一步工作提供了可靠的数据保障。
分析原理IEM-ME300氨气分析仪依据超高频常温超导谐振原理研发（超高频及3GHz-30GHz之间的无线电波），采用专利技术以精湛工艺制造而成，是一款高规格的氨气分析仪，集无可匹敌的精度、灵活性和性能于一身，能够实现对过程和安全的最优控制，提供响应速度快，测量精度高，稳定性和重复性好。
IEM-ME300氨气分析仪探测器采常温超导稀土金属（铋）元素高精度集成（常温超导材料即在广义常态的已知各种温度（低于材料熔点）下具有“零电阻”特性的导体材料），氨气传感器根据处理器发出的探测指令在探测区域形成超高常温超导谐振区（谐振即物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动），处理器以常温超导稀土金属（铋）元素固有的超高频常温超导谐振系数对一切经过此区域的气体成分进气探测分析，探测区域与被探测过程气体形成一个相对恒定的超高频常温超导谐振探测场。
氮氧化物分析仪是如何标定的呢？氮氧化物是一类紧要的环境污染物，它们是大气中的臭氧、酸雨和大气细颗粒物等的重要成分之一、为了监测和掌控这些污染物的排放量，氮氧化物分析仪被广泛应用于环境监测和工业过程中。
然而，由于氮氧化物的多而杂性质和化学反应动力学，氮氧化物分析仪的标定是一项特别紧要的任务，它直接影响着仪器的精度和牢靠性。
本文将介绍氮氧化物分析仪的标定方法。
一、氮氧化物分析仪的工作原理氮氧化物分析仪是一种基于化学反应的仪器，重要用于测定氮氧化物的浓度。
通常情况下，氮氧化物分析仪可以分为两种类型：光度法和电化学法。
光度法是利用化学反应中产生光汲取的特性来测定氮氧化物的浓度。
通常使用光谱仪来测量光汲取的强度，进而计算出氮氧化物的浓度。
电化学法则是通过化学反应中的电流变化来测定氮氧化物浓度。
在典型的电化学法中，氮氧化物通过电解或化学反应与电极反应来生成电流信号，然后通过订立的计算公式计算浓度。
二、氮氧化物分析仪的标定方法标定是氮氧化物分析仪的关键环节，它不仅可以帮忙检测到仪器的误差，而且还可以明确测试参数，提高检测结果的精准性和牢靠性。
下面我们将简要介绍氮氧化物分析仪的标定步骤和实在方法。
1. 准备标准气体在进行氮氧化物分析仪的标定前，首先需要准备标准气体，以便用于仪器的校准。
标准气体是一种已知浓度的气体，通常可以从国家化学品供应商或试验室购买。
2. 调整仪器参数为了确保氮氧化物分析仪能够精准测量标准气体的浓度，必需设置仪器参数。
通常，这些参数包括仪器的零点，放大倍数和灵敏度等。
零点是仪器的输出在没有任何测量气体时的基本值。
可以通过检测零浓度气体并自动调零仪器来校准零点。
放大倍数是仪器输出和输入之间的比率。
灵敏度是在输入信号变化时仪器的反应程度。
3. 进行零点校准将仪器与标准气体相连，然后将仪器调零。
测量零浓度气体，调整仪器，使输出值为零。
仪器的零点应当在每次测试前进行校准。
4. 进行标准值校准将仪器与标准气体连接并测量气体浓度。
汽车排放分析系统中NOX转换效率的计算分析摘要：本文介绍了汽车排放气体分析系统中氮氧化物分析仪的工作原理，并对汽车排放气体分析系统中氮氧化物的转换效率如何计算进行了详细分析；上述内容对汽车尾气排放试验人员有一定参考价值。
关键词：汽车排放分析系统；氮氧化物的转换效率；计算分析前言氮氧化物NOX是汽车尾气排放的主要污染物之一，所带来的环境效应多种多样，它是酸雨的成因之一，可导致地表水的酸化，大气能见度降低，增加水体中有害于鱼类和其他水生生物的毒素含量等。
因此检测分析汽车尾气中氮氧化物的含量对环境污染控制具有重要意义。
氮氧化物NOX包括NO2和NO，由于NOX分析仪不能直接检测出NO2的含量，需将NO2转换为NO才能进行检测，该转换过程由NOX转换器完成（NOX的转换效率指的是将NO2转换为NO的转换效率）。
NOX的转换效率直接影响NOX的测量结果，因此为确保NOX分析仪检测数据的准确可靠，应定期检查转换效率是否符合要求。
1.NOX分析仪1.1 化学发光法的原理基态下的NO2不具有发光性，不能被化学发光法检测出来，但化学发光法可以检测出NO，因此须将NO2通过转换器转换为NO。
化学发光法的原理如下：NO和O3发生化学反应产生激发态的NO2，大约有10%的NO2处于激发状态。
当激发态的NO2*返回到基态NO2时，将产生波长为600—2400nm，中心波长为900nm的近红外荧光，其中一份光子的能量为hv。
在一定的压力和温度条件下，荧光强度（或光子能量）只与反应前的NO的浓度成正比。
利用光电倍增管吸收光子产生光电流，光电流强度与NO的浓度成线性，可通过光电强度测得NO的浓度。
1.2 NOX转换器原理NOX转换器效率装置简图如图1所示，NO和O2进入气路系统，将流量电磁阀控制开关置于闭合状态，自耦变压器产生高压使臭氧发生器工作，产生化学反应：生成的O3与NO再进入分析仪进行分析。
NOX转换器效率装置本质上是提供了一个外置的臭氧发生器。
我国近年来在全国各地建成了许多环境空气自动监测站,由于空气自动监测站具有长期性、连续性、自动化运行的特点,所以在运行中经常出现了一些问题,只有通过高质高效的管理维护才能保证仪器设备稳定运行及监测数据准确有效;化学发光法氮氧化物分析仪是一台能够监测NO 、N Ox 、N O 2的多参数分析仪,该仪器主要是由电路系统和气路系统组成,内部部件比较多,仪器相对比较复杂,所以仪器会经常出现一些故障。
本文以DASIBI1000系统氮氧化物分析仪为例,从仪器的电路系统、气路系统两方面分析故障产生的原因,并提出解决方案,希望对仪器的正常运行提供一些有益的参考。
1 仪器的工作原理该分析仪是利用O 3和NO的气相反应所发出的光强大小,来衡量大气中N O 浓度的,这种方法被称作化学发光法;在这个反应中生成物NO 2的外层电子处于激发态,它将立刻回到基态,同时释放出600n m ～2400nm的光波,其峰值波长为1200nm;反应中产生的光强大小是与N O 的浓度成比例的,所以用这种方法就可以直接测出大气中的NO 浓度;测量NO 2的方法与此类似,它是用一种间接的方法,首先将N O 2还原为NO ,再将还原得到的N O 与O 3反应,测得这个反应中的发光强度大小,就可得出NO 2浓度的大小。
如图1所示。
2 常见故障分析与解决方案2.1气路系统常见故障2.1.1总流量低故障原因分析:外置泵老化吸力明显下降;光学平台反应室内样气限流被异物堵塞;外置泵管接头或后面板排气管接头连接处没有拧紧;仪器有漏气现象;外置泵有轻微的漏气现象。
解决方案:及时更换2108外置泵维护套件,定期更换外置泵活性炭过滤筒;清理限流管内异物,用头发或细铜丝将限流管透通;如果堵的太死,更换限流管;更换滤筒后连接外置泵时一定要把1/4管接头拧紧,确保仪器后面板排气口与外置泵管接头连接畅通无阻;分别将仪器采样进气口和臭氧进气口用死堵堵死,这时总流量和臭氧流量的浮子流量计会慢慢下降,直到下降到流量计底部“0”值时,证明该仪器不漏气,如果下不到底部,该仪器有漏气现象;须用排除法和短接法将仪器漏点找出并且堵住漏点;应重点检查仪器各管接头处;检查外置泵,维修漏点。
排放管道中氮氧化物自動檢測方法－儀器分析法NIEA A411.73C一、方法概要從排放管道中連續抽出氣體，經過NO2／NO轉換器將樣品氣體中之二氧化氮轉換為一氧化氮後，導入氣體分析儀，以測定樣品氣體所含氮氧化物之濃度。
若不經過NO2／NO轉換器，則量測之測定值為NO的濃度。
將所測得氮氧化物濃度減掉NO的濃度即可得出NO2的濃度。
二、適用範圍本方法適用於測定排放管道中氮氧化物，測定範圍依量測系統設定之全幅而定，全幅的選擇應視排氣中氮氧化物之濃度而定。
如在任何時候量測之氣體濃度超過全幅時，則檢測結果應為無效。
三、干擾(一) 使用非分散性紅外線法氣體分析儀時，樣品氣體中水氣、CO和CO2可能造成干擾。
(二) 使用化學發光法氣體分析儀時，樣品氣體中CO2可能造成干擾。
(三) 使用紫外光法氣體分析儀時，樣品氣體中SO2可能造成干擾。
四、設備本檢測系統概圖如圖一，其基本要件如下：(一) 氣體採樣管：採樣管材質可為玻璃、不銹鋼或相當材質。
採樣管必須加熱以防止冷凝。
(二) 粒狀物過濾器：在管道內或可加熱（能防止水分冷凝）管道外過濾器，以防止粒狀物堆積在量測系統並延長組件之使用壽命。
過濾器必須為和樣品氣體不反應之材質所製造，如硼矽或石英棉、玻璃纖維。
(三) 校正閥：三向閥或相當之組件，此裝置在校正模式時能防止樣品氣體導入量測系統，並可從採樣管出口導入校正氣體至量測系統。
(四) 樣品管線：可加熱（能防止水分冷凝）之不銹鋼或鐵弗龍管，從採樣管傳輸樣品氣體至水份去除裝置，必要時管線可以快速接頭連接。
(五) 水分去除裝置：以電子冷卻原理或半透膜原理去除水分之裝置，氣體分析儀可以在溼基測定氣體濃度時可不需要水分去除裝置，對這些分析儀需（1）加熱分析儀入口前之樣品管線及所有連結組件防止冷凝（2）使用適當方法測定含水量並校正至乾基氣體濃度。
(六) 樣品傳輸管線：不銹鋼或鐵弗龍管，從水份去除裝置傳輸樣品氣體至採樣幫浦、樣品流量控制及樣品氣體歧管。
氮氧化物的测定
氮氧化物是指氮和氧元素组成的化合物，它们是大气中最主要的污染物之一，
也是空气污染的主要来源。
氮氧化物的测定是检测大气污染物的重要方法，它可以帮助我们了解大气污染的程度，从而采取有效的措施来减少污染。
氮氧化物的测定主要是通过气相色谱法（GC）和气体测定仪（GMD）来实现的。
气相色谱法是一种分析技术，它可以检测气体中的氮氧化物，并将其分离出来，以便进行测定。
气体测定仪是一种用于测量气体浓度的仪器，它可以测量氮氧化物的浓度，以及其他气体的浓度。
此外，还可以使用其他技术来测定氮氧化物，如离子色谱法（IC）、原子吸收
光谱法（AAS）和紫外-可见分光光度计（UV-Vis）等。
这些技术可以检测氮氧化物的浓度，并可以准确地测量氮氧化物的含量。
氮氧化物的测定是一项重要的任务，它可以帮助我们了解大气污染的程度，从
而采取有效的措施来减少污染。
因此，我们应该加强对氮氧化物的测定，以便更好地保护我们的环境。
氮氧化物检测设备机理氮氧化物是大气中重要的一类污染物，对人体健康和生态环境产生严重的危害。
为了准确监测和控制氮氧化物的排放，各种氮氧化物检测设备被开发出来。
本文将对现行的氮氧化物检测设备的机理进行介绍，主要包括化学发光法、热导法、紫外吸收法、红外吸收法、电化学法、质谱法、分子束质谱法、色谱法等方面。
一、化学发光法化学发光法是一种通过测量化学反应过程中释放的能量来检测物质的方法。
在氮氧化物检测中，化学发光法通常利用一氧化氮和臭氧反应产生激发态的氮气分子，然后测量发光的过程。
该方法的优点是灵敏度高、响应速度快，但缺点是需要使用臭氧作为反应剂，容易受到干扰。
二、热导法热导法是一种基于气体热传导性质差异的检测方法。
在氮氧化物检测中，热导法通常利用加热的金属丝或薄膜作为热敏元件，测量氮氧化物气体通过热敏元件时的热传导变化。
该方法的优点是结构简单、稳定性高，但缺点是灵敏度较低，容易受到其他气体的干扰。
三、紫外吸收法紫外吸收法是一种基于气体对紫外光吸收特性的检测方法。
在氮氧化物检测中，紫外吸收法通常利用特定波长的紫外光通过氮氧化物气体时测量光强的变化，从而得到氮氧化物的浓度。
该方法的优点是灵敏度高、选择性好，但缺点是需要使用高纯度光源和精密的光学系统。
四、红外吸收法红外吸收法是一种基于气体对红外光吸收特性的检测方法。
在氮氧化物检测中，红外吸收法通常利用特定波长的红外光通过氮氧化物气体时测量光强的变化，从而得到氮氧化物的浓度。
该方法的优点是灵敏度高、选择性好，同时具有非色散性，能够同时检测多种气体成分。
但缺点是需要使用高纯度光源和精密的光学系统，同时价格较高。
五、电化学法电化学法是一种基于电化学反应的检测方法。
在氮氧化物检测中，电化学法通常利用特定的电化学反应将氮氧化物转化为具有电活性的产物，然后通过测量电流或电压的变化来得到氮氧化物的浓度。
该方法的优点是结构简单、响应速度快，但缺点是寿命较短，需要定期更换电化学元件。
化学发光法氮氧化物分析仪故障分析及解决方案摘要:在对空气自动监测站仪器的10年维护过程中,遇到很多仪器故障和技术问题,通过对仪器的探索和实践,整理了化学发光法氮氧化物分析仪常见故障分析和解决办法,并着重于实际条件,总结出主要依靠自身来排除故障的方案, 希望对仪器的正常运行提供一些有益的参考。
关键词:氮氧化物分析仪常见故障解决方案Abstract:For automatic air quality monitoring station instrument in the 10 years maintenance process, met many instrument malfunction and technical problems, through to the instrument of exploration and practice, sorting the chemiluminescence jet-engine analyzer common failure analysis method and solution, and focuses on the actual conditions, summarizes mainly rely on their own to ways to remove the faults, hopes to provide some normal operation of instrument beneficial reference.Key Words:Nitrogen oxides analyzer;Common faults;Solutions我国近年来在全国各地建成了许多环境空气自动监测站,由于空气自动监测站具有长期性、连续性、自动化运行的特点,所以在运行中经常出现了一些问题,只有通过高质高效的管理维护才能保证仪器设备稳定运行及监测数据准确有效;化学发光法氮氧化物分析仪是一台能够监测NO、NOx、NO2的多参数分析仪,该仪器主要是由电路系统和气路系统组成,内部部件比较多,仪器相对比较复杂,所以仪器会经常出现一些故障。
氮氧化物检测仪的工作原理NOx探测器的关键部件是气体传感器。
原则上，气体传感器可分为三类：a）具有物理和化学性质的气体传感器，如半导体型（表面控制型、容积控制型、表面电位型）、催化燃烧型、固体热传导型等。
b）物理性质气体传感器：如导热型、光干涉型、红外吸收型等。
C）基于电化学特性的气体传感器，如恒电位电解、加瓦尼电池、膜离子电极、固定电解液等。
NOx探测器能有效监测NOx排放，减少事故发生。
氮氧化物，主要是一氧化氮和二氧化氮，是光化学烟雾和酸雨形成的重要原因。
汽车尾气中的氮氧化物在紫外线照射下与氮、氢化合物反应生成的有毒烟雾称为光化学烟雾。
光化学烟雾有一种特殊的气味，刺激眼睛，破坏植物，降低大气能见度。
此外，空气中的氮氧化物与水反应生成的硝酸和亚硝酸盐也是酸雨的成分。
大气中的氮氧化物主要来自化石燃料和植物的燃烧，以及农田土壤和土壤目前市场上的臭氧气体探测器主要有三种，可从测试精度、现场、范围或测试方法等方面进行综合评价。
臭氧气体探测器有三种类型？1固定臭氧探测器：固定式臭氧探测器：由气体检测报警控制器和固定式臭氧探测器组成。
气体检测报警控制器可设置在工作间内，对各监测点进行监控。
臭氧探测器安装在气体容易泄漏的地方，核心部件是气体传感器。
固定式臭氧检测报警器广泛应用于石油、化工、冶金、电力、煤矿、自来水等环境，在天然气保护中起着重要作用。
2便携式臭氧探测器：便携式臭氧检测仪是为了保护人们的生命安全而设计的。
它体积小，重量轻，易于夹在腰带、衬衫口袋或头盔上，检测暴露在极端环境中的臭氧气体浓度。
如果空气中探测器气体浓度过高，臭氧探测器将在时间发出声、光、振动三种报警信号，有效防止空气中臭氧气体浓度过高引发中毒事故。
3抽气式臭氧探测器内置臭氧泵可快速检测环境中的臭氧浓度。
采用带大屏幕液晶显示屏的泵式臭氧检测仪和带声光报警提示的进口电化学传感器，对极不利工作环境中的有害气体进行检测，并及时向司机通报防范措施。
氮氧化物分析仪原理
IEM-ME200氮氧分析仪依据超高频常温超导谐振原理研发（超高频及3GHz-30GHz之间的无线电波），采用专利技术以精湛工艺制造而成，是一款高规格的氮氧气分析仪，集无可匹敌的精度、灵活性和性能于一身，能够实现对过程和安全的最优控制，提供快速、线性、准确、高度稳定和高选择性响应。
IEM-ME200氮氧分析仪探测器采常温超导稀土金属（铋）元素高精度集成（常温超导材料即在广义常态的已知各种温度（低于材料熔点）下具有“零电阻”特性的导体材料），探测器根据中央处理器发出的探测指令在探测区域形成超高常温超导谐振区（谐振即物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动），中央处理器以常温超导稀土金属（铋）元素固有的超高频常温超导谐振系数对一切经过此区域的气体成分进气探测分析，探测区域与被探测过程气体形成一个相对恒定的超高频常温超导谐振探测场。
当氮氧化物和氧含量在被探测区内出现时整个恒定的超高频常温谐振探测场就会被扰动，中央处理器就会瞬间将这种扰动信号进行数值化分析并转换成模拟信号输出。
由于常温超导稀土金属（铋）元素固有的超高频常温超导谐振性（即超高频常温超导谐振系数）只对氮氧气体（NOX/02）敏感，所以超高频常温超导谐振探测场只对氮氧气体扰动产生信号反应，而其他气体成分则不会对气体分析产生交叉干扰，从而我们也就能在很短的时间内获取所探测氮氧化物和氧含量信息，为下一步工作提供了可靠的数据保障。
分析原理
IEM-ME300氨气分析仪依据超高频常温超导谐振原理研发（超高频及3GHz-30GHz之间的无线电波），采用专利技术以精湛工艺制造而成，是一款高规格的氨气分析仪，集无可匹敌的精度、灵活性和性能于一身，能够实现对过程和安全的最优控制，提供响应速度快，测量精度高，稳定性和重复性好。
IEM-ME300氨气分析仪探测器采常温超导稀土金属（铋）元素高精度集成（常温超导材料即在广义常态的已知各种温度（低于材料熔点）下具有“零电阻”特性的导体材料），氨气传感器根据处理器发出的探测指令在探测区域形成超高常温超导谐振区（谐振即物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动），处理器以常温超导稀土金属（铋）元素固有的超高频常温超导谐振系数对一切经过此区域的气体成分进气探测分析，探测区域与被探测过程气体形成一个相对恒定的超高频常温超导谐振探测场。
当氨含量在被探测区内出现时整个恒定的超高频常温谐振探测场就会被扰动，处理器就会瞬间将这种扰动信号进行数值化分析并转换成模拟信号输出。
由于常温超导稀土金属（铋）元素固有的超高频常温超导谐振性（即超高频常温超导谐振系数）只对氨气（NH3）产生反应，所以超高频常温超导谐振探测场只对氨的微弱扰动产生信号反应。
而其他气体成分则不会对气体分析产生交叉干扰，从而我们也就能在很短的时间内获取所探测氨含量信息，为下一步工作提供了可靠的数据保障。
分析原理
IEM-ME400氮氧/氨气体分析仪依据超高频常温超导谐振原理研发（超高频及3GHz-30GHz 之间的无线电波），采用专利技术以精湛工艺制造而成，是一款高规格的氮氧/氨气体分析仪，集无可匹敌的精度、灵活性和性能于一身，能够实现对过程和安全的最优控制，提供响应速度快，测量精度高，稳定性和重复性好。
IEM-ME400氮氧/氨分析仪探测器采常温超导稀土金属（铋）元素高精度集成（常温超导材料即在广义常态的已知各种温度（低于材料熔点）下具有“零电阻”特性的导体材料），氮氧/氨气体传感器根据处理器发出的探测指令在探测区域形成超高常温超导谐振区（谐振即
物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动），处理器以常温超导稀土金属（铋）元素固有的超高频常温超导谐振系数对一切经过此区域的气体成分进气探测分析，探测区域与被探测过程气体形成一个相对恒定的超高频常温超导谐振探测场。
当氮氧/氨气体含量在被探测区内出现时整个恒定的超高频常温谐振探测场就会被扰动，处理器就会瞬间将这种扰动信号进行数值化分析并转换成模拟信号输出。
由于常温超导稀土金属（铋）元素固有的超高频常温超导谐振性（即超高频常温超导谐振系数）只对氮氧/氨气体（NOX/02/NH3）产生反应，所以超高频常温超导谐振探测场只对氨的微弱扰动产生信号反应。
而其他气体成分则不会对气体分析产生交叉干扰，从而我们也就能在很短的时间内获取所探测氮氧/氨气体含量信息，为下一步工作提供了可靠的数据保障。
应用领域
主要应用于烟气脱硝技术工艺以及一切氮氧监测场合。
1. 火力发电厂脱硝控制（SCR，SNCR）
2. 混合烟气脱硝技术，SNCR/SCR烟气脱硝技术相结合
3. 垃圾发电厂
4. 各种焚烧炉（危险物品、垃圾、污泥等）
5. 钢铁厂（焦炉、高炉）
6. 各种锅炉、熔炉、窑炉的燃烧控制
7. 化工企业
8. CEMS排放监测
技术特点
1、采用超高频常温超导谐振原理，同时测量脱硝工程需要的氮氧化物（NO+NO2）、氧气和氨气。
2、适应脱硝工程的专业烟道探头。
喷射引流/回流烟道探头，在脱硝工程高温、高尘和强负压的工况使用下，自动清洁功能保证烟气回路畅通。
3、安装维护简便，配套系统方便。
法兰安装，现场检测，无采样泵，无伴热管线，维护工作量小。
