电学知识点（整理）（一）《电流和电路》一、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反3、获得持续电流的条件：电路中有电源电路为通路4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA(3)、换算关系：1A=1000mA 1mA=1000μA6、测量：(1)、仪器：电流表，符号：(2)、方法：㈠读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值㈡使用时规则：两要、两不①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。
测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
二、导体和绝缘体：1、导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸碱盐溶液导电原因：导体中有大量的可自由移动的电荷说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐溶液中的电流是正负离子都参与定向运动2、绝缘体：定义：不容易导电的物体。
关于电的知识点总结一、电的产生1. 静电：静电是一种由摩擦或接触引起的电荷积聚现象。
当两种不同材料相互摩擦或接触时，会导致电子的移动，从而产生静电。
比如,梳子梳头发, 就会发生静电。
2. 电池：电池是一种能够将化学能转化为电能的装置。
电池内部包含正极、负极和电解质，通过化学反应产生电流。
常见的电池有干电池和充电电池两种类型。
二、电的传输1. 导体和绝缘体：导体是指能够传导电荷的物质，通常是金属或者含有金属成分的物质。
绝缘体则是不能传导电荷的物质，通常是塑料、橡胶等。
电能在导体内传输效果最好。
2. 电路：电路是指将各种电器和电源连接起来，形成一个闭合的通路，从而实现电流的传输。
电路中通常包括电源、开关、导线、负载等部分。
三、电的利用1. 电器设备：电器设备是利用电能来完成各种功能的装置，比如灯泡、冰箱、电视机等。
这些设备通过接通电路，将电能转化为光、热、运动等形式的能量。
2. 发电：发电是利用各种能源，比如水力、火力、风能等，转化为电能的过程。
发电厂通过转子、定子、线圈、磁场等部分，将机械能转化为电能。
四、电的安全1. 防触电：电流对人体的危害很大，所以我们在使用电器时需要做好防护措施。
比如，不要将插头插在潮湿的插座上，不要用湿手触摸电器等。
2. 防火灾：电器设备在工作时会产生热量，如果长时间使用或者故障的话，容易引起火灾。
所以我们需要注意电器设备的使用时间和质量。
五、电的相关技术1. 电磁感应：电流通过导线时会产生磁场，而磁场的变化也会诱导出电流。
这种现象被称为电磁感应，是电动机、变压器等设备的工作原理。
2. 电阻、电流、电压：电阻是对电流的阻碍，单位是欧姆；电流是电荷的流动，单位是安培；电压是电流的驱动力，单位是伏特。
这些是电学基本概念，对于理解电路和设备的工作原理非常重要。
综上所述，电能是一种非常重要的能量形式，我们在日常生活和工业生产中都需要依赖它。
了解电的基本知识不仅可以让我们更好地使用电器设备，还能引导我们学习电气工程等相关专业知识，为社会和经济发展做出贡献。
用电常识知识点总结大全一、用电安全相关知识点1. 用电安全意识培养用电安全是每个人都应该重视的问题，特别是在家庭和工作场所。
每个人都应该培养用电安全意识，不随意触摸电器、不在电器附件上堆放物品、不擅自拆卸电器等。
2. 安全用电常识- 用电器设备时应按正确的操作流程操作，不得随意更改或拆卸电器的线路和零部件。
- 用电器设备停电维修时应有专门的人员进行操作，不得随意擅自修理电器设备。
- 用电器设备发现故障时应及时通知相关专业人员处理，不得私自进行修理或疏忽不顾。
- 用电器设备在使用过程中，如发现设备有异常噪音或异味等情况，应及时停用设备并通知专业人员进行维修。
- 用电器设备停用时应断开电源，以免发生意外。
3. 防止触电的措施- 定期检查家中电器是否损坏，电线是否老化，避免电器短路或漏电发生。
- 在电路施工时，应根据规范进行线路的铺设和接线，严防接线不牢、线路短路等情况发生。
- 家中有小孩的家庭应在插座上安装安全插座，以免小孩触电。
- 在使用电器设备时，特别是在水边使用电器时应杜绝触电风险。
4. 防火安全常识- 在使用电器时应避免使用次品和假冒伪劣产品，以免发生电器起火的情况。
- 家庭中应安装烟雾报警器，特别是在卧室和厨房等易发生火灾的地方。
- 家庭中应定期检查电线电器是否过载或短路，及时更换老化的电线和插座，以防止火灾发生。
二、用电设备相关知识点1. 家庭电器和用电器具- 家庭电器包括电视机、电冰箱、洗衣机、空调、电脑等。
- 家庭用电器具包括电饭煲、电磁炉、吹风机、电熨斗等。
2. 家庭用电器的使用和维护- 家庭用电器在使用时应按照正确的操作流程进行操作，避免操作不当导致电器损坏或发生意外。
- 家庭用电器在使用过程中应保持电器的清洁和维护，及时清理电器表面的灰尘和杂物，保持电器的通风良好。
3. 用电器设备的节能使用- 进行定期的家庭用电器巡检，及时更换老化的电器设备。
- 定期清理家庭用电器，保持电器设备的通风良好。
电学基础必学知识点
下面是电学基础必学的知识点：
1. 电荷：电荷是物质中的基本单位，分为正电荷和负电荷。
相同电荷
相互排斥，不同电荷相互吸引。
2. 电流：电荷的流动称为电流，用I表示，单位是安培(A)。
电流的
方向是从正电荷向负电荷流动。
3. 电压：电压是电势差的称呼，用U表示，单位是伏特(V)。
电压描
述了电荷在电场中移动时所具有的能量。
4. 电阻：电阻是电流通过时所遇到的阻力，用R表示，单位是欧姆(Ω)。
电阻通过欧姆定律与电流和电压相关，即U = IR。
5. 电流的方向：电流的方向与正电荷的移动方向相反。
在直流电路中，电流的方向是恒定的；而在交流电路中，电流的方向会周期性地改变。
6. 电功率：电功率是电能转化为其他形式的速率，用P表示，单位是
瓦特(W)。
电功率与电流和电压的乘积相关，即P = UI。
7. 串联电路和并联电路：串联电路中，电流依次通过电阻，其大小相等；并联电路中，电流分流，通过每个电阻的电流之和等于总电流。
8. 电感和电容：电感是储存和释放电能的元器件，单位是亨利(H)；
电容是储存和释放电能的元器件，单位是法拉(F)。
9. 直流和交流：直流是电流方向不变的电流；交流是电流方向周期性
地改变的电流。
交流电的频率以赫兹(Hz)表示。
以上是电学基础必学的一些知识点，掌握了这些知识点，可以理解电路的基本原理，进行电路分析和设计。
电工入门知识最详最全总结电工入门知识总结1. 电的基本概念电是指带有电荷的粒子在空间中运动产生的现象。
电荷包括正电荷和负电荷，同性电荷相互排斥，异性电荷相互吸引。
电的基本单位是库仑（C），电流的基本单位是安培（A），电压的基本单位是伏特（V），电阻的基本单位是欧姆（Ω）。
2. 电路的基本组成电路是由电源、导线和负载组成的闭合路径。
电源用来提供电流，导线用来传输电流，负载是电流的消耗者。
3. 电路的基本分类按电流的方向可分为直流电路和交流电路。
直流电路中电流方向固定不变，交流电路中电流方向周期性变化。
4. 电路的基本定律欧姆定律：U=IR，电压等于电流乘以电阻。
基尔霍夫定律：节点电流定律和环路电压定律。
节点电流定律指出，进入节点的电流等于离开节点的电流之和。
环路电压定律指出，沿着闭合回路，电压之和等于零。
5. 电源常用的电源有电池和电力系统。
电池是将化学能转化为电能的装置，电力系统是将机械能或化学能转化为电能的装置。
6. 电线及其安装电线是传输电流的导线，根据用途和环境要求分为不同类型，如家用电线、电机接线等。
安装电线时需注意线径、绝缘，以及正确接线方法。
7. 开关开关用来控制电路的通断，常见的开关有单极单刀开关、双极单刀开关、双极双刀开关等。
使用开关时应注意电流和电压的要求，正确接线。
8. 电灯和照明电灯是用来发光的装置，常见的有白炽灯、荧光灯、LED灯等。
照明是利用光源照亮环境的过程，需考虑照明亮度、色温等因素。
9. 电动机电动机是将电能转化为机械能的装置，按电源类型可分为直流电动机和交流电动机。
电动机有不同类型和规格，选择时需考虑功率、转速和工作环境等因素。
10. 保护装置和安全电路中需配置过载保护器、短路保护器和漏电保护器等装置，以保证电路和使用设备的安全。
电工在工作中需遵守安全操作规程，正确使用工具和设备，保证人身安全。
11. 电工工具常见的电工工具有电钳、电锤、剥线钳、电笔等。
使用电工工具时应保持清洁和良好绝缘，避免漏电和误操作。
专业电气知识点总结大全一、电力系统电力系统是电气工程中的一个重要领域，它包括输电系统、配电系统以及电力设备的运行与维护。
电力系统的知识点包括但不限于以下内容：1. 电力系统基础知识（1）电力系统组成：电力系统由发电厂、输电网、变电站以及配电系统组成。
（2）电力系统的运行方式：电力系统包括单相系统和三相系统，其中三相系统是工业上常用的一种。
2. 输电系统（1）输电线路：输电线路包括架空线路和地下电缆，需要考虑电线的导线材料、截面、绝缘等参数。
（2）变电站：变电站是电力系统中的核心部件，用于实现输电网与配电系统之间的能量转换。
（3）变压器：变压器是变电站中重要的设备，用于调整输电系统中的电压水平。
3. 配电系统（1）配电线路：配电线路将变电站的电力输送到用户的终端，需要考虑线损、配电设备的选型等问题。
（2）配电设备：包括开关设备、保护装置、电能表等，用于实现对用户电能的分配和控制。
4. 电力设备的运行与维护（1）发电机：发电机的运行和维护是电力系统中的关键问题，需要重点关注温度、振动、绝缘状况等参数。
（2）变压器：变压器的绝缘油、绝缘风罩等维护工作是电力系统维护的重点。
（3）输电线路和配电设备的巡视与维护。
二、电力电子电力电子是电气工程的一个重要分支，它研究的是利用电子器件控制电力的转换与调节。
电力电子的知识点包括但不限于以下内容：1. 电力电子器件（1）二极管、晶闸管、场效应晶体管等常用电力电子器件的原理和特性。
（2）IGBT和MOSFET等现代电力电子器件的特点和应用。
2. 电力电子转换电路（1）整流电路：单相全波整流电路、三相全波整流电路等。
（2）逆变电路：单相半桥逆变电路、三相桥式逆变电路等。
（3）降压、升压、变换等特殊转换电路。
3. 电力电子应用（1）交流调压调速：交流调压器、交流调速器等电力电子设备的应用。
（2）电力传输与分配：高压直流输电、无功补偿等电力电子技术的应用。
4. 电力电子控制策略（1）PWM控制策略：脉宽调制技术在电力电子控制中的应用。

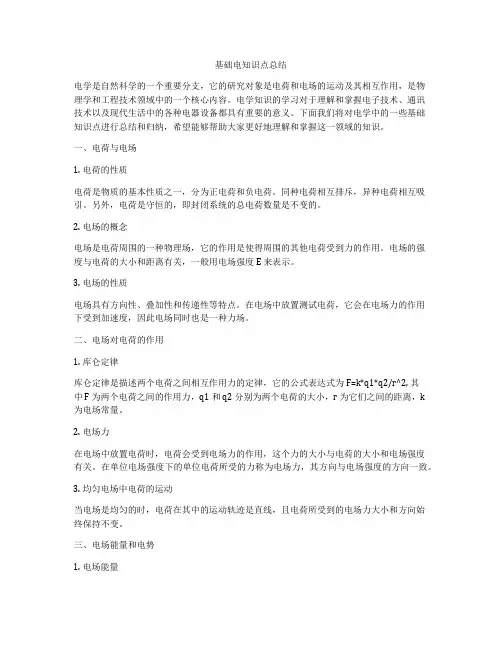

基础电知识点总结电学是自然科学的一个重要分支，它的研究对象是电荷和电场的运动及其相互作用，是物理学和工程技术领域中的一个核心内容。
电学知识的学习对于理解和掌握电子技术、通讯技术以及现代生活中的各种电器设备都具有重要的意义。
下面我们将对电学中的一些基础知识点进行总结和归纳，希望能够帮助大家更好地理解和掌握这一领域的知识。
一、电荷与电场1. 电荷的性质电荷是物质的基本性质之一，分为正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
另外，电荷是守恒的，即封闭系统的总电荷数量是不变的。
2. 电场的概念电场是电荷周围的一种物理场，它的作用是使得周围的其他电荷受到力的作用。
电场的强度与电荷的大小和距离有关，一般用电场强度 E 来表示。
3. 电场的性质电场具有方向性、叠加性和传递性等特点。
在电场中放置测试电荷，它会在电场力的作用下受到加速度，因此电场同时也是一种力场。
二、电场对电荷的作用1. 库仑定律库仑定律是描述两个电荷之间相互作用力的定律，它的公式表达式为 F=k*q1*q2/r^2, 其中 F 为两个电荷之间的作用力，q1 和 q2 分别为两个电荷的大小，r 为它们之间的距离，k 为电场常量。
2. 电场力在电场中放置电荷时，电荷会受到电场力的作用，这个力的大小与电荷的大小和电场强度有关。
在单位电场强度下的单位电荷所受的力称为电场力，其方向与电场强度的方向一致。
3. 均匀电场中电荷的运动当电场是均匀的时，电荷在其中的运动轨迹是直线，且电荷所受到的电场力大小和方向始终保持不变。
三、电场能量和电势1. 电场能量电场具有能量，这个能量是由电荷在电场中产生的。
一个点电荷在电场中所具有的能量可以表示为 U=q*V ，其中 q 为电荷大小，V 为电势。
2. 电势差电荷在电场中由一个位置移动到另一个位置，其所具有的能量改变称为电势差。
电势差与路径无关，只与起始点和终止点有关，可以用电势差的公式表示为ΔV=Vb-Va。

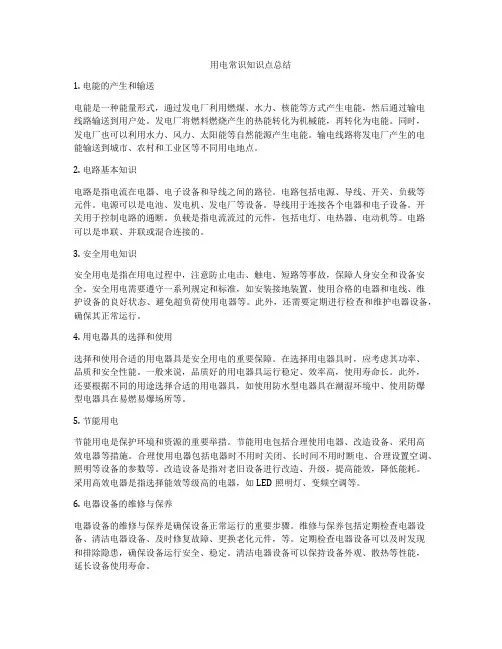

用电常识知识点总结1. 电能的产生和输送电能是一种能量形式，通过发电厂利用燃煤、水力、核能等方式产生电能，然后通过输电线路输送到用户处。
发电厂将燃料燃烧产生的热能转化为机械能，再转化为电能。
同时，发电厂也可以利用水力、风力、太阳能等自然能源产生电能。
输电线路将发电厂产生的电能输送到城市、农村和工业区等不同用电地点。
2. 电路基本知识电路是指电流在电器、电子设备和导线之间的路径。
电路包括电源、导线、开关、负载等元件。
电源可以是电池、发电机、发电厂等设备。
导线用于连接各个电器和电子设备。
开关用于控制电路的通断。
负载是指电流流过的元件，包括电灯、电热器、电动机等。
电路可以是串联、并联或混合连接的。
3. 安全用电知识安全用电是指在用电过程中，注意防止电击、触电、短路等事故，保障人身安全和设备安全。
安全用电需要遵守一系列规定和标准，如安装接地装置、使用合格的电器和电线、维护设备的良好状态、避免超负荷使用电器等。
此外，还需要定期进行检查和维护电器设备，确保其正常运行。
4. 用电器具的选择和使用选择和使用合适的用电器具是安全用电的重要保障。
在选择用电器具时，应考虑其功率、品质和安全性能。
一般来说，品质好的用电器具运行稳定、效率高，使用寿命长。
此外，还要根据不同的用途选择合适的用电器具，如使用防水型电器具在潮湿环境中、使用防爆型电器具在易燃易爆场所等。
5. 节能用电节能用电是保护环境和资源的重要举措。
节能用电包括合理使用电器、改造设备、采用高效电器等措施。
合理使用电器包括电器时不用时关闭、长时间不用时断电、合理设置空调、照明等设备的参数等。
改造设备是指对老旧设备进行改造、升级，提高能效，降低能耗。
采用高效电器是指选择能效等级高的电器，如LED照明灯、变频空调等。
6. 电器设备的维修与保养电器设备的维修与保养是确保设备正常运行的重要步骤。
维修与保养包括定期检查电器设备、清洁电器设备、及时修复故障、更换老化元件，等。
电学基础知识大全电工电子学基础知识1、定义：把电源、用电器、开关、导线连接起来组成的电流的路径，电路知识点总结。
2、各部分元件的作用：（1）电源：提供电能的装置;（2）用电器：工作的设备;（3）开关：控制用电器或用来接通或断开电路;（4）导线：连接作用，形成让电荷移动的通路二、电路的状态：通路、开路、短路1、定义：（1）通路：处处接通的电路;（2）开路：断开的电路;（3）短路：将导线直接连接在用电器或电源两端的电路。
2、正确理解通路、开路和短路三、电路的基本连接方式：串联电路、并联电路四、电路图（统一符号、横平竖直、简洁美观）五、电工材料：导体、绝缘体1、导体（1）定义：容易导电的物体;（2）导体导电的原因：导体中有自由移动的电荷;2、绝缘体（1）定义：不容易导电的物体;（2）原因：缺少自由移动的电荷六、电流的形成1、电流是电荷定向移动形成的;2、形成电流的电荷有：正电荷、负电荷。
某碱盐的水溶液中是正负离子，金属导体中是自由电子。
七。
电流的方向1、规定：正电荷定向移动的方向为电流的方向;2、电流的方向跟负电荷定向移动的方向相反;3、在电源外部，电流的方向是从电源的正极流向负极。
八、电流的效应：热效应、化学效应、磁效应九、电流的大小：i=q/t十、电流的测量1、单位及其换算：主单位安（a），常用单位毫安（ma）、微安（μa）2、测量工具及其使用方法：（1）电流表;（2）量程;（3）读数方法（4）电流表的使用规则，工作总结《电路知识点总结》。
十一、电流的规律：（1）串联电路：i=i1+i2;（2）并联电路：i=i1+i2【方法提示】1、电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上;（2）两确认：①确认所选量程。
②确认每个大格和每个小格表示的电流值。
两要：一要让电流表串联在被测电路中;二要让电流从“+”接线柱流入，从“—”接线柱流出;③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。
基础电气知识点总结大全第一章电路基础1. 电荷与电流电荷是电的基本单位，用符号q表示，单位是库仑(C)。
电荷流动形成了电流，用符号I表示，单位是安培(A)。
2. 电压与电势差电压是单位电荷通过一个电场获得的能量，用符号U表示，单位是伏特(V)。
电路中的电压也称为电势差，表示两点之间的电压差，用符号V表示。
3. 电阻与电阻率电阻是电路中阻碍电流通过的物质或元件，单位是欧姆(Ω)。
电阻率是物质的基本电阻，用符号ρ表示，单位是欧姆-米(Ω·m)。
4. 电功与功率电功是电流通过电阻产生的热能，用符号P表示，单位是焦耳(J)。
功率是单位时间内消耗的能量，用符号P表示，单位是瓦特(W)。
5. 串联与并联串联是将电阻依次连接在一起，电流只有一条路径通过。
并联是将电阻并排连接，电流有多条路径通过。
第二章电路元件1. 电源电源是提供电动势和电压的装置，用于驱动电路中的电流。
常见的电源有直流电源和交流电源。
2. 电阻电阻是电路中的一种基本元件，用于阻碍电流通过。
常见的电阻有固定电阻和可变电阻。
3. 电容电容是电路中的一种元件，用于储存电荷和能量，单位是法拉(F)。
4. 电感电感是电路中的一种元件，用于储存磁场能量，单位是亨利(H)。
5. 开关开关用于控制电路中的通断，通常有手动开关和自动开关两种。
第三章电路分析1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中的电流和电压分布。
2. 电路分析方法电路分析方法包括节点分析、支路分析和戴维南定理等，用于分析复杂电路中的电流和电压。
3. 交流电路分析交流电路分析包括交流电压、交流电流、交流功率等，用于分析交流电路中的电流和电压。
第四章电路定理1. 欧姆定律欧姆定律规定了电流、电压和电阻之间的关系，即U=IR。
2. 费曼定理费曼定理用于分析电路中的电压和电流关系，通过电压和电流的积分可以得到电功。
3. 麦克斯韦定理麦克斯韦定理用于分析电路中的电场和磁场关系，通过电场和磁场的积分可以得到电磁感应和电场能量密度。
电学知识点（整理）（一）《电流和电路》一、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反3、获得持续电流的条件：电路中有电源电路为通路4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
5、单位：(1)、国际单位：A (2)、常用单位：mA 、μA(3)、换算关系：1A=1000mA 1mA=1000μA6、测量：(1)、仪器：电流表，符号：(2)、方法：㈠读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值㈡使用时规则：两要、两不①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。
测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
二、导体和绝缘体：1、导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸碱盐溶液导电原因：导体中有大量的可自由移动的电荷说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐溶液中的电流是正负离子都参与定向运动2、绝缘体：定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
3导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
一定条件下，绝缘体也可变为导体。
原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。
三、电路1、组成：②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能 2、三种电路： ①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
4、连接方式：分类①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
作用：在电源的内部不断地聚集正电荷负极聚集负电荷。
以持续对外供电化学电池干电池 蓄电池充电时，电能—→化学能 供电时，化学能—→电能光电池 发电机机械能→电能光能→电能5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。
⑤经验法：实际看不到连接的电路，如路灯、家庭电路，可根据他们的特征判断连接情况。
（二）《电压电阻》一、电压(一)、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。
注：说电压时，要说“xxx ”两端的电压，说电流时，要说通过“xxx ”的电流。
3、理解电流、电压的概念时，通过水流、水压的模拟实验使用了科学研究方法“类比法” (二)、电压的单位1、国际单位： V 常用单位：kV mV 、μV2、记住一些电压值： 一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V (三)、电压测量：1、仪器：电压表2、读数时，看清接线柱上标的量程，每大格、每小格电压值 3、使用规则：两要、一不 ①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
测量时，先选大量程，用开关试触。
(四)、电流表、电压表的比较：(六)、利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。
2、符号：R。
(二)单位：1、国际单位：欧姆。
规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。
2、常用单位：千欧、兆欧。
3、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。
（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。
所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
4、结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。
与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。
⑵结论可总结成公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。
记住：ρ银<ρ铜<ρ铝，ρ锰铜<ρ镍隔。
(四)分类12、可变电阻（变阻器）⑴滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱结构示意图：。
变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
使用方法：选、串、接、调根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。
1.5A表示滑动变阻器允许通过的最大电流为1.5A.作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路应用：电位器优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值注意：①滑动变阻器的铭牌，告诉了我们滑片放在两端及中点时，变阻器连入电路的电阻。
②分析因变阻器滑片的变化引起的动态电路问题，关键搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。
⑵电阻箱：结构：两个接线柱、旋盘变阻原理：转动旋盘，可以得到0-9999.9Ω之间的任意阻值读数：各旋盘对应的示数乘以面板上倍数，然后加在一起，就是接入电路的电阻（三）《欧姆定律》一、欧姆定律。
1、探究电流与电压、电阻的关系。
①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。
③进行实验，收集数据信息：（会进行表格设计）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3、数学表达式 I=U/R4、说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能） ②I 、U 、R 对应 同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
三者单位依次是 A 、V 、Ω③ 同一导体（即R 不变），则I 与U 成正比 同一电源（即U 不变），则I 与R 成反比。
④是电阻的定义式，它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R ＝U/I 是电阻的量度式，它表示导体的电阻可由U/I 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
5、解电学题的基本思路①简化电路（电流表当导线，电压表当断路），判断电路的串并联； ②判断电表测量的对象；③根据欧姆定律和串并联电路的特点进行计算。
二、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2、原理：I=U/RR＝ ρ S L3、电路图： （右图）4、步骤：①根据电路图连接实物。
连接实物时，必须注意 开关应断开② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），多次测量，减小误差，同时又保护电路（限流）。
根据Rx=U/I 电阻偏小。
R 1＞R 2滑动变阻器变阻（“一上一下”）阻值最大（“滑片远离接线柱”）串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出 量程选择：算最大电流 I=U/Rx并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压三、串联电路的特点：1、电流：文字：串联电路中各处电流都相等。
字母：I=I1=I2=I3=……In2、电压：文字：串联电路中总电压等于各部分电路电压之和。
