论高空、大跨度、重荷载混凝土悬挑结构模板支撑体系

高空大跨度悬挑结构模板支撑体系施工工法高空大跨度悬挑结构模板支撑体系施工工法一、前言高空大跨度悬挑结构在建筑行业中被广泛应用，如大型体育馆、机场航站楼等。

施工过程中，悬挑结构的施工是一个重要环节，其中模板支撑体系起到了关键作用。

本文将介绍一种高空大跨度悬挑结构模板支撑体系施工工法，内容包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法的特点包括：模板支撑体系结构稳定性高、操作简便，适应性强，可以适用于各种高空大跨度悬挑结构的施工；具有高度的可靠性和经济性，能够保证施工过程的稳定和成功。

三、适应范围该工法适用于各种高空大跨度悬挑结构的施工，包括体育馆、航站楼、桥梁等。

无论钢结构还是混凝土结构，都可以采用该工法进行模板支撑体系的搭建和拆除。

四、工艺原理该工法基于以下原理进行施工：1. 施工工法与实际工程之间的联系：工法根据实际工程的要求和结构特点进行优化设计，确保施工工艺与工程要求的无缝对接。

2. 技术措施：工法采取了多种技术措施，包括模块化设计、安全措施、质量控制等，以确保施工的顺利进行。

五、施工工艺施工工艺包括以下阶段：1. 模板支撑体系的搭建：根据工程要求，搭建模板支撑体系，并进行调整和加固。

2. 悬挑结构的施工：在模板支撑体系的支撑下，进行悬挑结构的施工，包括钢筋布置、混凝土浇筑等。

3. 模板支撑体系的拆除：待混凝土凝固后，拆除模板支撑体系。

六、劳动组织施工过程中需要合理组织劳动力，包括搭建模板支撑体系的施工人员、悬挑结构施工人员和拆除模板支撑体系的人员。

在施工前需进行详细的施工方案制定和工艺培训，确保施工过程中的人员安全和工作效率。

七、机具设备该工法所需的机具设备包括：吊篮、电梯、施工脚手架、起重机等。

这些机具设备能够提高施工效率和工作安全性。

八、质量控制施工过程中需要进行严格的质量控制，包括模板支撑体系的稳固性检测、模板和钢筋的安装质量检查、混凝土浇筑的质量控制等。

高层建筑悬挑结构模板支撑体系施工工法高层建筑悬挑结构模板支撑体系施工工法一、前言高层建筑悬挑结构模板支撑体系施工工法是指在高层建筑悬挑结构的施工过程中所使用的一种支撑体系及其相应的施工工艺和技术。

该工法通过使用模板支撑体系，可以有效地支撑悬挑部分的钢筋混凝土结构，并保证施工过程的稳定性和安全性。

本文将对该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点高层建筑悬挑结构模板支撑体系施工工法具有如下特点：1. 结构稳定性：采用模板支撑体系可以有效地支撑悬挑部分的结构，使其在施工过程中保持稳定。

2. 施工快捷高效：使用模板支撑体系可以缩短施工周期，提高施工效率。

3. 适应性强：该工法适用于各类高层建筑悬挑结构的施工，可以满足不同形状、尺寸和结构要求的悬挑结构。

4. 质量可控：通过严格的质量控制和施工工艺，可以保证施工过程中的质量达到设计要求。

5. 安全可靠：通过合理的安全措施和标准化施工操作，可以确保施工过程中的安全问题得到有效的控制。

三、适应范围高层建筑悬挑结构模板支撑体系施工工法适用于各类高层建筑悬挑结构的施工，包括悬挑楼板、悬挑梁、悬挑阳台等。

适用范围涵盖了不同形状、尺寸和结构要求的悬挑结构，可以满足各种复杂施工条件下的需求。

四、工艺原理高层建筑悬挑结构模板支撑体系施工工法的工艺原理是通过采用模板支撑体系，将悬挑部分的钢筋混凝土结构支撑起来。

具体而言，该工法采用吊架、支撑架等临时支撑设备将悬挑部分的模板支撑起来；然后在模板上铺设钢筋，并进行钢筋的绑扎、焊接等工艺处理；最后进行混凝土的浇筑和养护，完成对悬挑部分的施工。

五、施工工艺 1. 悬挑模板的安装：首先，根据设计要求，安装吊架和支撑架等临时支撑设备；然后将悬挑模板进行拼装，并使用螺杆等设备进行固定。

2. 钢筋绑扎：在悬挑模板上铺设钢筋，并根据设计要求进行布置和连接；然后进行钢筋的绑扎工作，确保钢筋的牢固性和正确性。

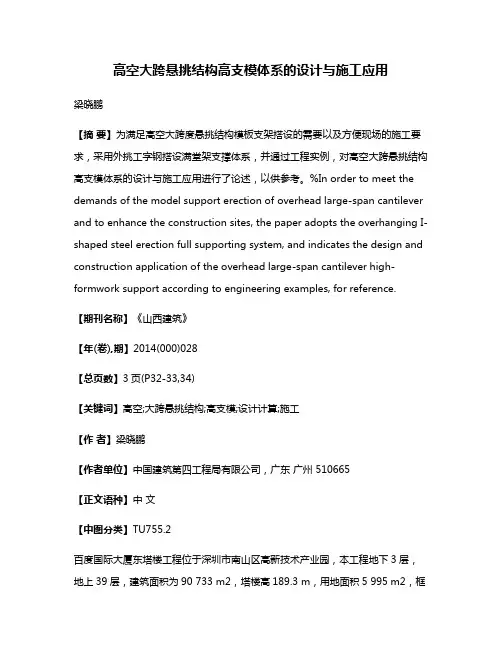

高空大跨悬挑结构高支模体系的设计与施工应用梁晓鹏【摘要】为满足高空大跨度悬挑结构模板支架搭设的需要以及方便现场的施工要求，采用外挑工字钢搭设满堂架支撑体系，并通过工程实例，对高空大跨悬挑结构高支模体系的设计与施工应用进行了论述，以供参考。

%In order to meet the demands of the model support erection of overhead large-span cantilever and to enhance the construction sites, the paper adopts the overhanging I-shaped steel erection full supporting system, and indicates the design and construction application of the overhead large-span cantilever high-formwork support according to engineering examples, for reference.【期刊名称】《山西建筑》【年(卷),期】2014(000)028【总页数】3页(P32-33,34)【关键词】高空;大跨悬挑结构;高支模;设计计算;施工【作者】梁晓鹏【作者单位】中国建筑第四工程局有限公司，广东广州 510665【正文语种】中文【中图分类】TU755.2百度国际大厦东塔楼工程位于深圳市南山区高新技术产业园，本工程地下3层，地上39层，建筑面积为90 733 m2，塔楼高189.3 m，用地面积5 995 m2，框架—核心筒结构，作为百度华南地区的总部和研发中心，是一座集运营和研发为一体的综合性研发办公楼。

为满足造型的要求，在6层及以上在该处有一块比较大的悬挑混凝土结构，悬挑结构的尺寸为4 560 mm×3 100 mm，距离首层的高度为29.7 m，梁截面有700 mm×700 mm，300 mm×700 mm，200mm×400 mm，板厚100 mm。

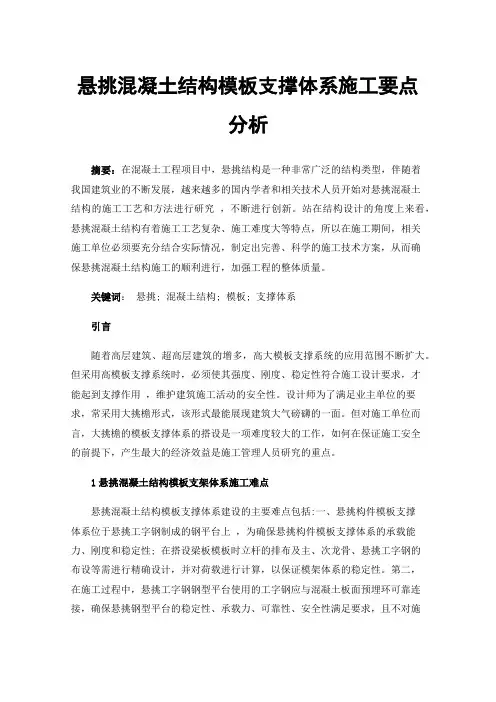

悬挑混凝土结构模板支撑体系施工要点分析摘要：在混凝土工程项目中，悬挑结构是一种非常广泛的结构类型，伴随着我国建筑业的不断发展，越来越多的国内学者和相关技术人员开始对悬挑混凝土结构的施工工艺和方法进行研究，不断进行创新。

站在结构设计的角度上来看，悬挑混凝土结构有着施工工艺复杂、施工难度大等特点，所以在施工期间，相关施工单位必须要充分结合实际情况，制定出完善、科学的施工技术方案，从而确保悬挑混凝土结构施工的顺利进行，加强工程的整体质量。

关键词：悬挑; 混凝土结构; 模板; 支撑体系引言随着高层建筑、超高层建筑的增多，高大模板支撑系统的应用范围不断扩大。

但采用高模板支撑系统时，必须使其强度、刚度、稳定性符合施工设计要求，才能起到支撑作用，维护建筑施工活动的安全性。

设计师为了满足业主单位的要求，常采用大挑檐形式，该形式最能展现建筑大气磅礴的一面。

但对施工单位而言，大挑檐的模板支撑体系的搭设是一项难度较大的工作，如何在保证施工安全的前提下，产生最大的经济效益是施工管理人员研究的重点。

1悬挑混凝土结构模板支架体系施工难点悬挑混凝土结构模板支撑体系建设的主要难点包括:一、悬挑构件模板支撑体系位于悬挑工字钢制成的钢平台上，为确保悬挑构件模板支撑体系的承载能力、刚度和稳定性; 在搭设梁板模板时立杆的排布及主、次龙骨、悬挑工字钢的布设等需进行精确设计，并对荷载进行计算，以保证模架体系的稳定性。

第二，在施工过程中，悬挑工字钢钢型平台使用的工字钢应与混凝土板面预埋环可靠连接，确保悬挑钢型平台的稳定性、承载力、可靠性、安全性满足要求，且不对施工完成的混凝土构件造成破坏。

第三，保证模板支架在支设、使用、拆除过程中的安全。

2悬挑混凝土结构及模板支架体系施工要点2.1 预埋件制作和安装钢桁架和斜臂均采用预埋件和主体间结构，其施工将对后续结构的安装和施工阶段的受力产生较大影响。

在预埋件制造过程中，需要结合主体结构构件钢件的现场放样图，合理调整预埋件的锚筋配布置，防止出现锚筋和构件逐渐碰撞的情况。

超高层屋面大幅度悬挑结构模板支撑体系施工工法超高层屋面大幅度悬挑结构模板支撑体系施工工法一、前言在现代建筑中，超高层建筑的屋面悬挑结构越来越常见。

这种结构形式不仅可以增加建筑的美观度和独特性，还能提供更多的空间利用效益。

然而，超高层屋面大幅度悬挑结构的施工过程相对复杂，需要采取特殊的工法和技术措施来保障施工质量和安全性。

本文将详细介绍一种适用于超高层屋面大幅度悬挑结构的模板支撑体系施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法采用模板支撑体系，并结合悬挑结构的特点，实现了施工过程中模板的稳定支撑和灵活调整。

相比传统的模板支撑工法，该工法具有以下特点：1. 适应性强：能够适应各种悬挑结构形式和尺寸，包括单向悬挑、双向悬挑等，并能够根据具体情况进行灵活调整和改造。

2. 施工效率高：使用模板支撑体系可以加快施工进度，减少人工和时间成本。

3. 结构稳定：通过合理的支撑系统设计和施工工艺，保证悬挑结构的稳定性和安全性。

4. 经济性好：相对于其他支撑体系，该工法的成本较低，能够提高经济效益。

三、适应范围该工法适用于超高层建筑中屋面悬挑结构的施工，无论是商业建筑、办公楼还是住宅。

只要有大跨度和大悬挑的屋面结构需要施工，该工法都能适用。

四、工艺原理该工法的核心原理是通过模板支撑体系，将屋面悬挑结构分为多个施工单元，并分阶段进行施工。

为了确保施工过程与实际工程之间的联系，需要采取以下技术措施：1. 结构设计和计算：根据具体的悬挑结构形式和尺寸，进行结构设计和强度计算。

选择合适的模板支撑体系，并根据不同的施工阶段进行结构调整。

2. 施工工艺：根据施工工法的特点，确定合理的施工步骤和施工顺序。

重点关注悬挑结构的稳定性和安全性，确保每个施工单元的质量和性能达到设计要求。

3. 材料选用和加工：选择高质量的建筑模板材料，并进行加工和预制。

高空大跨度悬挑结构模板支撑体系施工工法高空大跨度悬挑结构模板支撑体系施工工法一、前言高空大跨度悬挑结构是一种常被应用于桥梁、体育场馆等工程中的结构形式。

为了保证工程施工的顺利进行，需要采用高空大跨度悬挑结构模板支撑体系施工工法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法具有如下特点：1. 适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。

2.可以实现大跨度的模板支撑和降低支撑桩的使用量。

3. 施工工艺简单，便于操作，能够提高施工的效率和质量。

4. 适用于各种地形和环境条件下的施工，具有良好的适应性。

三、适应范围该工法适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。

可以满足不同工程的需求，提高施工的效率和质量。

四、工艺原理4.1 施工工法与实际工程之间的联系该工法通过模板支撑体系来实现高空大跨度悬挑结构的施工。

模板支撑体系由支承系统和模板系统组成，通过支承系统将模板系统悬挂在预定位置，然后通过模板系统进行施工作业。

4.2 采取的技术措施为了保证施工的安全和质量，该工法采取了一系列技术措施，如合理选择支承系统，严格控制支撑点的位置和数量，采用合适的模板系统，确保施工过程的稳定和成功。

五、施工工艺5.1 施工准备阶段在施工前，需要进行详细的施工准备工作，包括现场勘测、设计方案制定、材料和设备的准备等。

5.2 模板支撑体系搭设根据设计方案和施工要求，搭设模板支撑体系，包括支承系统的安装和调试，模板系统的悬挂和校正等。

5.3 模板安装与调整根据设计要求和施工进度，安装和调整模板系统，确保模板的稳定和精度。

5.4 混凝土浇筑根据混凝土浇筑计划，进行混凝土的搅拌、运输和浇筑作业，保证浇筑质量和施工进度。

5.5 模板拆除与清理待混凝土达到强度要求后，拆除模板系统，并进行清理和维护，为后续的施工作业做好准备。

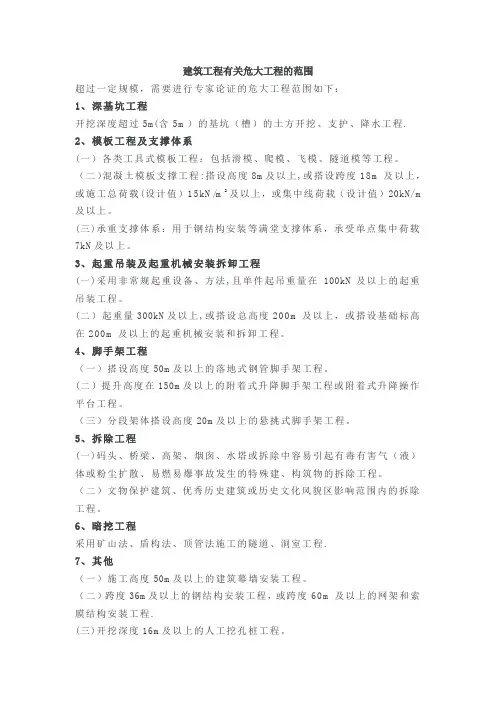

建筑工程有关危大工程的范围超过一定规模，需要进行专家论证的危大工程范围如下：1、深基坑工程开挖深度超过5m(含5m）的基坑（槽）的土方开挖、支护、降水工程. 2、模板工程及支撑体系(一）各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。

（二）混凝土模板支撑工程:搭设高度8m及以上,或搭设跨度18m及以上，或施工总荷载(设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m 及以上。

(三)承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载7kN及以上。

3、起重吊装及起重机械安装拆卸工程(一)采用非常规起重设备、方法,且单件起吊重量在100kN及以上的起重吊装工程。

(二）起重量300kN及以上,或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械安装和拆卸工程。

4、脚手架工程（一）搭设高度50m及以上的落地式钢管脚手架工程。

(二）提升高度在150m及以上的附着式升降脚手架工程或附着式升降操作平台工程。

（三）分段架体搭设高度20m及以上的悬挑式脚手架工程。

5、拆除工程(一)码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。

（二）文物保护建筑、优秀历史建筑或历史文化风貌区影响范围内的拆除工程。

6、暗挖工程采用矿山法、盾构法、顶管法施工的隧道、洞室工程.7、其他（一）施工高度50m及以上的建筑幕墙安装工程。

（二）跨度36m及以上的钢结构安装工程，或跨度60m及以上的网架和索膜结构安装工程.(三)开挖深度16m及以上的人工挖孔桩工程。

（四）水下作业工程。

（五)重量1000kN及以上的大型结构整体顶升、平移、转体等施工工艺. (六）采用新技术、新工艺、新材料、新设备可能影响工程施工安全，尚无国家、行业及地方技术标准的分部分项工程。

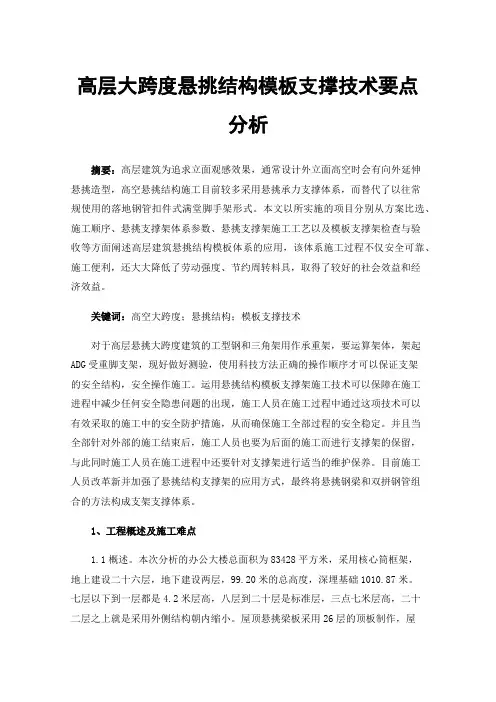

高层大跨度悬挑结构模板支撑技术要点分析摘要：高层建筑为追求立面观感效果，通常设计外立面高空时会有向外延伸悬挑造型，高空悬挑结构施工目前较多采用悬挑承力支撑体系，而替代了以往常规使用的落地钢管扣件式满堂脚手架形式。

本文以所实施的项目分别从方案比选、施工顺序、悬挑支撑架体系参数、悬挑支撑架施工工艺以及模板支撑架检查与验收等方面阐述高层建筑悬挑结构模板体系的应用，该体系施工过程不仅安全可靠、施工便利，还大大降低了劳动强度、节约周转料具，取得了较好的社会效益和经济效益。

关键词：高空大跨度；悬挑结构；模板支撑技术对于高层悬挑大跨度建筑的工型钢和三角架用作承重架，要运算架体，架起ADG受重脚支架，现好做好测验，使用科技方法正确的操作顺序才可以保证支架的安全结构，安全操作施工。

运用悬挑结构模板支撑架施工技术可以保障在施工进程中减少任何安全隐患问题的出现，施工人员在施工过程中通过这项技术可以有效采取的施工中的安全防护措施，从而确保施工全部过程的安全稳定。

并且当全部针对外部的施工结束后，施工人员也要为后面的施工而进行支撑架的保留，与此同时施工人员在施工进程中还要针对支撑架进行适当的维护保养。

目前施工人员改革新并加强了悬挑结构支撑架的应用方式，最终将悬挑钢梁和双拼钢管组合的方法构成支架支撑体系。

1、工程概述及施工难点1.1概述。

本次分析的办公大楼总面积为83428平方米，采用核心筒框架，地上建设二十六层，地下建设两层，99.20米的总高度，深埋基础1010.87米。

七层以下到一层都是4.2米层高，八层到二十层是标准层，三点七米层高，二十二层之上就是采用外侧结构朝内缩小。

屋顶悬挑梁板采用26层的顶板制作，屋里面的长度为八十五米，左右宽度为二十七点五米，梁板的平面面积七百五十平米。

复杂是悬梁的主要特点，目前分析的案例以六米跨度的承重支架悬挑结构和操作施工分析。

1.2施工难点。

第一个，本建筑是九十九点二米的悬挑组织建筑，其难度是很大的。

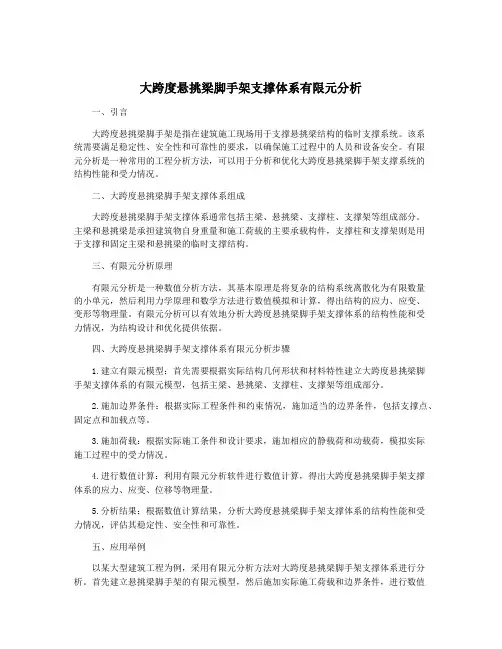

大跨度悬挑梁脚手架支撑体系有限元分析一、引言大跨度悬挑梁脚手架是指在建筑施工现场用于支撑悬挑梁结构的临时支撑系统。

该系统需要满足稳定性、安全性和可靠性的要求，以确保施工过程中的人员和设备安全。

有限元分析是一种常用的工程分析方法，可以用于分析和优化大跨度悬挑梁脚手架支撑系统的结构性能和受力情况。

二、大跨度悬挑梁脚手架支撑体系组成大跨度悬挑梁脚手架支撑体系通常包括主梁、悬挑梁、支撑柱、支撑架等组成部分。

主梁和悬挑梁是承担建筑物自身重量和施工荷载的主要承载构件，支撑柱和支撑架则是用于支撑和固定主梁和悬挑梁的临时支撑结构。

三、有限元分析原理有限元分析是一种数值分析方法，其基本原理是将复杂的结构系统离散化为有限数量的小单元，然后利用力学原理和数学方法进行数值模拟和计算，得出结构的应力、应变、变形等物理量。

有限元分析可以有效地分析大跨度悬挑梁脚手架支撑体系的结构性能和受力情况，为结构设计和优化提供依据。

四、大跨度悬挑梁脚手架支撑体系有限元分析步骤1.建立有限元模型：首先需要根据实际结构几何形状和材料特性建立大跨度悬挑梁脚手架支撑体系的有限元模型，包括主梁、悬挑梁、支撑柱、支撑架等组成部分。

2.施加边界条件：根据实际工程条件和约束情况，施加适当的边界条件，包括支撑点、固定点和加载点等。

3.施加荷载：根据实际施工条件和设计要求，施加相应的静载荷和动载荷，模拟实际施工过程中的受力情况。

4.进行数值计算：利用有限元分析软件进行数值计算，得出大跨度悬挑梁脚手架支撑体系的应力、应变、位移等物理量。

5.分析结果：根据数值计算结果，分析大跨度悬挑梁脚手架支撑体系的结构性能和受力情况，评估其稳定性、安全性和可靠性。

五、应用举例以某大型建筑工程为例，采用有限元分析方法对大跨度悬挑梁脚手架支撑体系进行分析。

首先建立悬挑梁脚手架的有限元模型，然后施加实际施工荷载和边界条件，进行数值计算和分析。

通过分析结果发现，某些支撑柱存在应力集中和变形过大的问题，需要对支撑柱进行加强和优化设计，以提高大跨度悬挑梁脚手架支撑体系的稳定性和安全性。

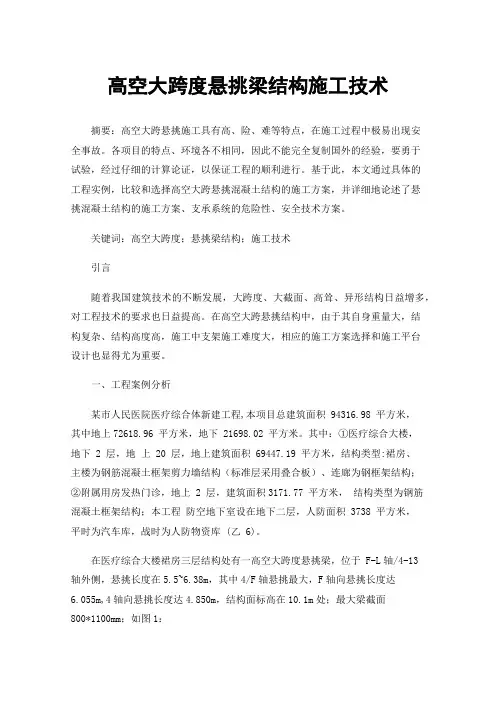

高空大跨度悬挑梁结构施工技术摘要：高空大跨悬挑施工具有高、险、难等特点，在施工过程中极易出现安全事故。

各项目的特点、环境各不相同，因此不能完全复制国外的经验，要勇于试验，经过仔细的计算论证，以保证工程的顺利进行。

基于此，本文通过具体的工程实例，比较和选择高空大跨悬挑混凝土结构的施工方案，并详细地论述了悬挑混凝土结构的施工方案、支承系统的危险性、安全技术方案。

关键词：高空大跨度；悬挑梁结构；施工技术引言随着我国建筑技术的不断发展，大跨度、大截面、高耸、异形结构日益增多，对工程技术的要求也日益提高。

在高空大跨悬挑结构中，由于其自身重量大，结构复杂、结构高度高，施工中支架施工难度大，相应的施工方案选择和施工平台设计也显得尤为重要。

一、工程案例分析某市人民医院医疗综合体新建工程,本项目总建筑面积 94316.98 平方米，其中地上72618.96 平方米，地下 21698.02 平方米。

其中：①医疗综合大楼，地下 2 层，地上 20 层，地上建筑面积 69447.19 平方米，结构类型:裙房、主楼为钢筋混凝土框架剪力墙结构（标准层采用叠合板）、连廊为钢框架结构；②附属用房发热门诊，地上 2 层，建筑面积3171.77 平方米，结构类型为钢筋混凝土框架结构；本工程防空地下室设在地下二层，人防面积 3738 平方米，平时为汽车库，战时为人防物资库 (乙 6)。

在医疗综合大楼裙房三层结构处有一高空大跨度悬挑梁，位于 F-L轴/4-13轴外侧，悬挑长度在5.5~6.38m，其中4/F轴悬挑最大，F轴向悬挑长度达6.055m,4轴向悬挑长度达4.850m，结构面标高在10.1m处；最大梁截面800*1100mm；如图1：图1 高空大跨度悬挑梁平面图二、工程方案的选择第一，三角钢支架。

由于钢材零件的加工、制作周期较长，在安装过程中会耗费大量的人力、物力，对施工工期造成较大的影响，且费用较高。

第二，地面脚手架支承体系，具有结构简单、可靠性高等特点。

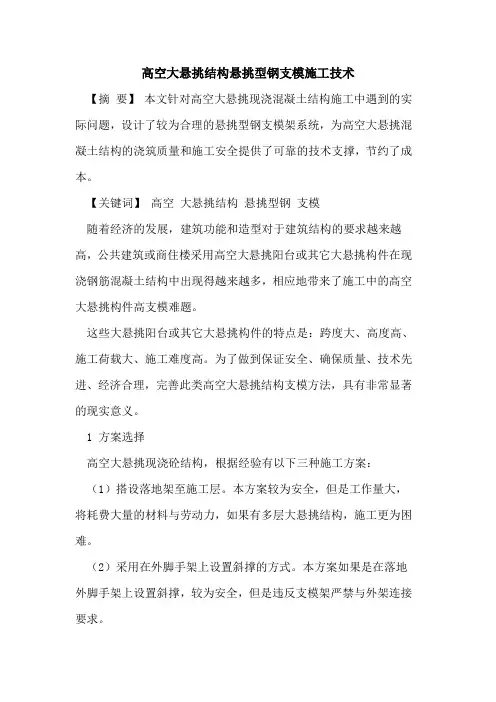

高空大悬挑结构悬挑型钢支模施工技术【摘要】本文针对高空大悬挑现浇混凝土结构施工中遇到的实际问题，设计了较为合理的悬挑型钢支模架系统，为高空大悬挑混凝土结构的浇筑质量和施工安全提供了可靠的技术支撑，节约了成本。

【关键词】高空大悬挑结构悬挑型钢支模随着经济的发展，建筑功能和造型对于建筑结构的要求越来越高，公共建筑或商住楼采用高空大悬挑阳台或其它大悬挑构件在现浇钢筋混凝土结构中出现得越来越多，相应地带来了施工中的高空大悬挑构件高支模难题。

这些大悬挑阳台或其它大悬挑构件的特点是：跨度大、高度高、施工荷载大、施工难度高。

为了做到保证安全、确保质量、技术先进、经济合理，完善此类高空大悬挑结构支模方法，具有非常显著的现实意义。

1 方案选择高空大悬挑现浇砼结构，根据经验有以下三种施工方案：（1）搭设落地架至施工层。

本方案较为安全，但是工作量大，将耗费大量的材料与劳动力，如果有多层大悬挑结构，施工更为困难。

（2）采用在外脚手架上设置斜撑的方式。

本方案如果是在落地外脚手架上设置斜撑，较为安全，但是违反支模架严禁与外架连接要求。

（3）采用在下一层布置悬挑型钢搭设支模架。

本方案操作较为简便，节省材料和劳动力，但型钢悬挑较长，挠度变形大。

经过综合比较分析，采用第3种方案最为经济适用，型钢挠度变形大可通过搭设支架时预留变形量和增加斜撑的方式解决，且第3种方案具有如下特点：（1）充分利用型钢自身的承载力，将高支模架转化为一般支模架，减少了钢管脚手架的大量投入，节约了劳动力。

（2）型钢悬挑支模架受力明确，性能可靠，工艺简单、可一次成型，结构质量能够得到保障。

（3）悬挑梁用的型钢可作为挑架悬挑梁，若一栋建筑有多次大悬挑，更可以多次使用，经济合理。

（4）悬挑型钢支架较高支模架高度大大降低，减少工程量，加快施工进度。

2 适用范围悬挑型钢支模技术适用于高层公共建筑或商住楼采用高空大悬挑现浇钢筋混凝土结构，采用型钢做悬挑梁，在型钢悬挑梁上搭设普通支模架替代高支模架施工。

高空悬挑现浇结构模板支撑及围护体系施工工法高空悬挑现浇结构模板支撑及围护体系施工工法一、前言高空悬挑现浇结构模板支撑及围护体系施工工法是用于高层建筑或大跨度结构的施工中的一种特殊工法。

该工法主要用于解决高空悬挑结构下模板和围护体系的施工难题，保证施工过程的安全和质量。

下面将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 适用范围广：适用于高层建筑、大跨度结构等高空悬挑现浇施工的工程项目；2. 施工周期短：采用模板支撑及围护体系，可实现快速施工，缩短工期；3. 节约成本：减少了模板、支撑材料的使用量，降低了施工成本；4. 施工效率高：工艺简单，可结合机械化作业，提高施工效率；5. 适应性强：可根据不同工程项目的需要进行灵活调整和应用。

三、适应范围1. 高层建筑：适用于高层建筑中的悬挑结构施工，如建筑外悬挑楼层、大跨度平台等；2. 大跨度结构：适用于大跨度结构中悬挑作业的施工，如体育馆、桥梁等。

四、工艺原理1. 施工工法与实际工程之间的联系：该工法通过模板支撑及围护体系，使得高空悬挑结构能够在施工过程中保持稳定，并能顺利进行浇筑，确保施工质量；2. 采取的技术措施：使用专门的模板和支撑材料，结合精密测量和计算，保证施工过程中的稳定性和安全性，确保施工工艺的准确性和可靠性。

五、施工工艺1. 搭设支架：根据结构设计要求，搭设合适的支架，提供稳定的支撑；2. 配置模板：根据结构形态和尺寸要求，配置合适的模板，保证模板的质量和稳定性；3.固定模板：通过调整支架高度和使用螺栓等方式，固定模板，保证模板的稳定性；4. 安装围护体系：根据施工需要，安装合适的围护体系，保护模板和支撑结构，确保施工的安全和质量；5. 施工浇筑：按照施工计划，进行浇筑作业，保证浇筑过程的连续性和质量；6. 拆除模板和支撑体系：当混凝土达到强度要求后，拆除模板和支撑体系，完成施工。

大跨度模板支撑方案一、项目背景这个大跨度模板支撑方案是为了满足我国某大型体育馆的建设需求。

体育馆的屋顶采用了大跨度空间结构，这对模板支撑系统提出了更高的要求。

我们需要确保模板支撑系统在施工过程中安全、稳定、高效。

二、支撑体系设计1.支撑类型选择（1）碗扣式脚手架：具有结构简单、拆卸方便、承载能力强的特点。

（2）轮扣式脚手架：稳定性好，适用于大跨度、高层建筑。

（3）悬挑式脚手架：适用于高层建筑的外墙施工。

2.支撑体系布置（1）根据体育馆的屋顶结构，我们将支撑体系分为四个区域，分别是：主梁区、次梁区、屋面板区和支撑柱区。

（2）主梁区和次梁区采用碗扣式脚手架，屋面板区采用轮扣式脚手架，支撑柱区采用悬挑式脚手架。

（3）支撑体系与建筑物之间的连接采用预埋件，确保支撑体系与建筑物形成一个整体。

三、施工流程1.施工准备（1）对施工人员进行技术培训，确保他们熟悉各种支撑类型的安装方法。

（2）检查施工现场的地面平整度，清除障碍物，确保支撑体系的稳定。

（3）准备好施工所需的各种材料、设备和工具。

2.支撑体系安装（1）按照设计图纸，先将主梁区的碗扣式脚手架安装到位。

（2）然后安装次梁区的轮扣式脚手架。

（3）接着安装屋面板区的轮扣式脚手架。

（4）安装支撑柱区的悬挑式脚手架。

3.模板安装（1）在支撑体系安装完成后，开始安装模板。

（2）模板安装时，要确保模板与支撑体系连接牢固。

（3）模板安装完成后，进行验收，确保符合设计要求。

四、安全管理1.安全培训（1）对所有施工人员进行安全培训，提高他们的安全意识。

（2）定期组织安全知识竞赛，检验施工人员的安全知识掌握程度。

2.安全防护措施（1）在施工现场设置安全警示标志，提醒施工人员注意安全。

（2）配备足够的安全防护用品，如安全帽、安全带等。

（3）对施工现场进行定期检查，确保安全防护措施落实到位。

3.应急预案（1）制定应急预案，应对可能出现的突发事件。

（2）定期组织应急演练，提高施工人员的应急能力。

大跨度屋面挑檐悬挑支撑体系施工技术探讨针对一种超高，跨度较大的屋面挑檐结构，最大外挑长度为2.4米。

支撑体系经多方论证，采用悬挑钢梁支模架和斜撑基础架结合的形式。

本文就以安建·翰林天筑21号楼为例，探讨了高空大跨度悬挑模架支撑体系的施工技术与施工方法。

标签：高空;大跨度悬挑模架;支撑体系;施工技术1、工程概况安建·翰林天筑工程21#楼，建筑面积9546㎡，26层，层高2.9米，结构形式为剪力墙结构。

在标高76.1m处（26层顶）沿建筑物外围均设有挑檐，其中在26层顶处外悬挑1.5m，转角部位最大外悬挑2.4m。

悬挑脚手架施工部位工程结构概况见表1、图1。

若从26层楼面进行支撑，则斜撑钢管的倾斜角过大，受力效果较差，不能有效地承受上部荷载，支撑系统易发生倾覆，且遇到有剪力墙的部位无法进行支撑。

且外撑出的钢管超过了外脚手架的范围，存在较大的安全隐患。

经过研究，我们采用了如下支撑方式：架体分为支模架和基础架两部分：支模架为模板支架。

基础架为支撑支模架工字钢梁的支撑架体，是为其上部的工字钢梁和支模架体创造搭设平台。

2、悬挑架的搭设情况在26层楼面处开始埋设锚环，布置16#工字钢悬挑梁，然后在工字钢挑梁上安装10#工字钢连梁，再在工字钢连梁上搭设支模架立杆。

为保证安全，同时在25层双钢管斜撑杆，双钢管斜撑杆一端与支撑挑梁的纵向水平钢管连接牢固，另一端则与25层的满堂架锁扣牢固，同时在双钢管斜撑杆顶部横杆加密，以增加斜撑杆整体稳定性。

具体搭设详见下图：2.1 支模架搭设参数2.1.1挑檐大面部位（2米或1.5米），在二十五层楼面处，埋设16号圆钢锚环，布置4000mm16#工字钢挑梁，挑梁间距均为1200mm，然后在工字钢挑梁上安装10#工字钢连梁，再在工字钢连梁上搭设支模架立杆，支模架立杆间排距分别为800mm、900mm、1000mm，步距为1200mm。

2.2.2挑檐转角部位（2.4米），在二十五层楼面，埋设16号圆钢锚环，布置6000mm16#工字钢挑梁，挑梁间距均为1200mm，然后在工字钢挑梁上安装10#工字钢连梁，再在工字钢连梁上搭设支模架立杆，支模架立杆间排距均为750mm，步距为1200mm。

超高层外凸悬挑结构模板支撑体系施工技术研究[摘要]文章以佛山市怡尚公馆项目为研究对象，结合悬挑结构设计要点对工字钢支撑架材料选择、承重能力及布置方式提出要求，通过对架体、工字钢进行受力分析并进行反复论证优化，得出最适合其超高层异形曲面结构的模板支撑体系施工方案。

总结包括工字钢选择和安装、架体搭设、外防护等关键性技术，诣在更好的促进此类建筑结构的发展。

[关键词]悬挑结构；模板支撑架；外防护Study on construction technology of Super high-rise overhanging structure and formwork support system Zhu Ming-liang, Dai Zhi-cong，Liu You-xin(The Third Construction Engineering Co., Ltd. of China Construction Second Bureau, Beijing 100070)[Abstract]Article in Foshan yi is mansion project as the research object, combined with the cantilever structure design points of I-steel support material selection, bearing capacity and layout requirements, through the frame, I-steel stress analysis and repeated optimization, is the most suitable for its high-rise curved surface structure of formwork support system construction scheme.Summary includes I-word steel selection and installation, frame erection, external protection and other key technologies, aiming to better promote the development of such building structure.[Key words]overhang structure; formwork support frame; external protection现代高层悬挑结构跨度大、施工荷载高、设计复杂且存在一定危险性，整个模板支撑体系搭设对方案设计、材料性能乃至操作安装人员要求极高。

浅析高空大跨度悬挑结构支模设计及施工技术作者：侯建来源：《江苏商报·建筑界》2013年第16期[摘要]在高空大跨度悬挑结构施工中，采用型钢三角型支撑体系的施工技术，该支撑体系稳定性好，刚度大，施工简便，安全可靠，可缩短施工工期，减少工程建设投资。

[关键词]高空；悬挑结构；型钢三角型支撑体系某大厦为28层的高层建筑，总高99.5m，标准层高3m，本工程在主楼27层建筑结构设计中，于观光梯顶板周边向外悬挑4.20m的全现浇钢筋混凝土梁板结构，以满足观光功能和建筑造型的需要。

由于该悬挑结构施工高度为83.90m，且悬挑跨度大，采用传统的施工方法，将耗用大量的施工材料，且施工工期长，难以满足本工程的实际需要。

本着投入少、工效快、安全可靠、施工方便、有利于推广应用的施工原则，采用了用型钢三角形支撑体系施工高空钢筋混凝土大跨度悬挑结构的施工技术，解决了施工难点问题，减少了工程建设投资。

1.施工方案的确定高空悬挑结构的自重、风载均较大，施工时模板支撑系统的稳定性及刚度要求高，高空作业，要求整个支撑系统的施工过程具备绝对可靠的安全性。

因此对整个支撑系统的支撑形式及材料的选择，经充分的考虑，对可能采用的几个施工方案进行了经济、技术及安全等方面的论证：1.1传统的满堂落地式钢管支撑体系该支撑体系由于支模高度高，为保证整体的稳定性和刚度，必须加密横向杆件拉结和竖向支撑间距，因而需要投入大量的钢管材料。

无论从一次性投入或者采取租赁形式，费用均昂贵，从经济角度来看，这不可取。

1.2钢管悬挑支撑体系该体系为扣件式空间桁架，节点采用扣件连接方式。

（1）此支撑体系会产生较大的侧向挠度，刚度小。

（2）经过计算，钢管布置密度大。

（3）钢管的连接点，悬挂点缺乏绝对的安全性。

（4）该支撑体系需要进行大量的高空作业，风力大，作业人员的工作时间长，因而工作环境安全性低。

1.3型钢三角形支撑体系（1）整体刚度大。

（2）水平横梁可以直接埋在观光梯混凝土墙里，节点锚固牢固。

高层建筑悬挑结构模板支撑体系施工工法高层建筑悬挑结构模板支撑体系施工工法一、前言高层建筑的悬挑结构是现代建筑中常见的一种设计，在施工过程中需要采用特殊的支撑体系和工法来保证施工的安全和稳定性。

本文将介绍高层建筑悬挑结构模板支撑体系的施工工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点高层建筑悬挑结构模板支撑体系施工工法具有以下几个特点：1. 针对悬挑结构的施工需要，设计了专门的模板支撑体系，能够满足大跨度、大荷载和复杂结构的施工要求。

2. 采用模板支撑体系能够提高施工效率，降低人工成本，并且能够保证施工质量和安全。

3. 该工法适用于各种类型的高层建筑悬挑结构，包括屋面悬挑、立面悬挑和柱子悬挑等。

三、适应范围高层建筑悬挑结构模板支撑体系施工工法适用于各种类型的高层建筑悬挑结构，包括商业建筑、办公楼、酒店、住宅等。

对于大跨度、大荷载和复杂结构的悬挑结构，该工法尤为适用。

四、工艺原理高层建筑悬挑结构模板支撑体系施工工法的实际工程需要依赖于工艺原理的支持。

该工法采取了一系列技术措施来保证施工顺利进行。

首先，根据设计图纸制定详细的施工方案，确定悬挑结构的尺寸和布置方式。

然后，根据方案制作模板支撑体系，并对其进行安装调整，保证其精度和稳定性。

接下来，进行结构的浇筑和养护，同时进行悬挑结构的监测和调整。

最后，对悬挑结构进行模板拆除和修复，确保施工质量和安全。

五、施工工艺高层建筑悬挑结构模板支撑体系施工工法包括以下几个施工阶段：1. 准备工作：包括施工方案的制定，模板支撑体系的制作和调整，以及施工材料和机具设备的准备。

2. 悬挑结构浇筑与养护：根据方案进行悬挑结构的混凝土浇筑，并进行适当的养护措施，保证混凝土的强度和稳定性。

3. 结构监测与调整：在悬挑结构浇筑过程中进行监测，对结构进行调整，以确保其几何形状和力学性能满足设计要求。

高空悬挑高大模板支撑体系方案选择及施工技术要点探讨发布时间：2022-12-28T07:59:08.019Z 来源：《中国建设信息化》2022年9月17期作者：黄晓红[导读] 本文主要对高空悬挑混凝土结构高大模板支撑体系技术方案选择和施工要点进行分析与探讨，以供同仁参考。

黄晓红广东世纪达建设集团有限公司摘要：本文主要对高空悬挑混凝土结构高大模板支撑体系技术方案选择和施工要点进行分析与探讨，以供同仁参考。

关键词：高空悬挑体系；技术方案；施工要点一、引言高空悬挑混凝土结构高大模板支撑体系在施工过程中，常见搭设方法是采用落地式钢管扣件式脚手架支撑体系、型钢大悬挑钢平台支撑体系或型钢悬挑桁架结构承力体系，这几种搭设方法有各自的特点和施工难度，本文以某大厦9层悬空结构为背景，从工期、成本、技术、安全、质量等角度进行研究，探索高层建筑悬挑结构高大模板支撑体系最佳施工方法，以供同仁参考。
