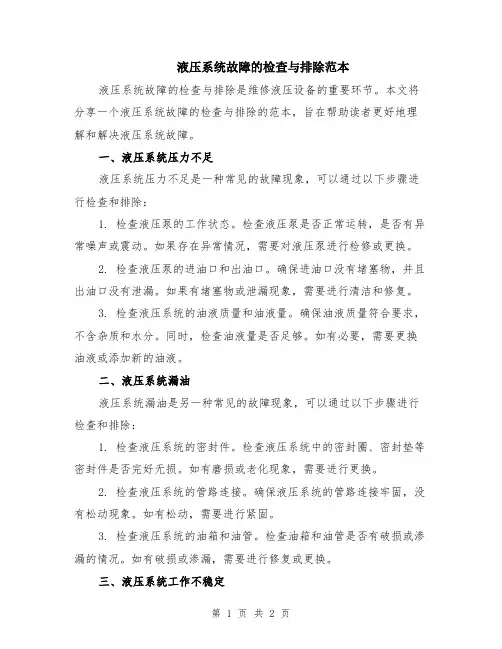

液压系统的故障分析与诊断

液压系统故障的检查与排除范本液压系统故障的检查与排除是维修液压设备的重要环节。

本文将分享一个液压系统故障的检查与排除的范本，旨在帮助读者更好地理解和解决液压系统故障。

一、液压系统压力不足液压系统压力不足是一种常见的故障现象，可以通过以下步骤进行检查和排除：1. 检查液压泵的工作状态。

检查液压泵是否正常运转，是否有异常噪声或震动。

如果存在异常情况，需要对液压泵进行检修或更换。

2. 检查液压泵的进油口和出油口。

确保进油口没有堵塞物，并且出油口没有泄漏。

如果有堵塞物或泄漏现象，需要进行清洁和修复。

3. 检查液压系统的油液质量和油液量。

确保油液质量符合要求，不含杂质和水分。

同时，检查油液量是否足够。

如有必要，需要更换油液或添加新的油液。

二、液压系统漏油液压系统漏油是另一种常见的故障现象，可以通过以下步骤进行检查和排除：1. 检查液压系统的密封件。

检查液压系统中的密封圈、密封垫等密封件是否完好无损。

如有磨损或老化现象，需要进行更换。

2. 检查液压系统的管路连接。

确保液压系统的管路连接牢固，没有松动现象。

如有松动，需要进行紧固。

3. 检查液压系统的油箱和油管。

检查油箱和油管是否有破损或渗漏的情况。

如有破损或渗漏，需要进行修复或更换。

三、液压系统工作不稳定液压系统工作不稳定是另一种常见的故障现象，可以通过以下步骤进行检查和排除：1. 检查液压系统的油液温度。

检查油液温度是否超过允许范围。

如超过范围，需要采取降温措施。

2. 检查液压系统的油液粘度。

检查油液粘度是否符合要求。

如不符合要求，需要更换合适的油液。

3. 检查液压系统的阀门和元件。

检查阀门和元件是否正常工作，是否存在卡滞或老化的情况。

如有必要，需要进行清洁或更换。

四、液压系统噪声过大液压系统噪声过大是一种常见的故障现象，可以通过以下步骤进行检查和排除：1. 检查液压泵和液压缸的工作状态。

检查液压泵和液压缸是否存在异常噪声或震动。

如存在异常情况，需要对相关部件进行检修或更换。

挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机重要的工作系统之一，它的正常运行对于挖掘机的正常工作至关重要。

由于液压系统的复杂性以及长时间工作中的磨损和老化，液压系统常常会出现各种故障。

本文将对挖掘机液压系统的常见故障进行诊断分析，并提出相应的维修措施，以帮助挖掘机用户更好地维护和保养液压系统，延长挖掘机的使用寿命。

一、常见故障及诊断分析1. 液压系统中油液渗漏液压系统中油液的渗漏是最为常见的故障之一，它可能会导致液压系统的工作压力下降，甚至造成系统无法正常工作。

油液渗漏的原因可能是密封件损坏、管路连接处松动、压力过高等。

诊断分析：当发现液压系统中出现油液渗漏时，首先要检查密封件是否损坏，若是密封件损坏，则应及时更换；检查管路连接处是否松动，若是松动应及时紧固；检查工作压力是否过高，若是过高则需要进行相应的调整。

维修措施：对于因密封件损坏导致的油液渗漏，需要将其更换为新的密封件；对于管路连接处松动导致的油液渗漏，需要将其紧固；对于工作压力过高导致的油液渗漏，需要进行相应的调整，使其处于正常范围内。

油液污染会严重影响液压系统的工作性能，甚至会导致系统的故障。

油液污染的原因可能是油液中混入了杂质、油尘以及磨损颗粒等。

诊断分析：当发现油液中出现污染时，需要检查液压系统的油液滤清器是否堵塞，是否需要更换；需要检查油箱、油管、油泵等部件是否出现了泄漏，导致外界杂质进入系统。

维修措施：对于油液滤清器堵塞，需要进行清洗或更换；对于油箱、油管、油泵等部件的泄漏，需要进行相应的密封处理，以防止外界杂质进入系统。

液压系统中油液温度过高会导致系统工作效率下降，甚至会引发系统的故障。

油液温度过高的原因可能是油泵、阀门、液压缸等部件摩擦增加，润滑不良等。

维修措施：对于油泵、阀门、液压缸等部件摩擦增加的情况，需要进行相应的润滑或更换；对于散热器不正常工作的情况，需要进行清洗或更换。

二、液压系统维修注意事项1. 定期更换液压系统中的油液，并定期对液压系统进行清洗和维护，保持系统的清洁和正常工作状态。

挖掘机液压系统常见故障的诊断及其排除
挖掘机液压系统是挖掘机重要的动力传动和能量转换系统，它的正常工作直接关系到挖掘机的工作效率和安全性。

但在挖掘机使用过程中，液压系统常常会出现一些故障，比如液压泵失效、阀门卡阻、液压管路漏油等问题。

下面将对液压系统常见故障进行诊断及排除。

一、液压泵失效
故障现象：液压系统工作压力低、动作缓慢、油液噪音大。

排除方法：首先检查液压泵是否有异响，然后用液压表检测工作压力是否正常，如低于规定压力，则需更换液压泵。

注意在更换液压泵前需将油箱内的油液全部更换。

二、阀门卡阻
故障现象：挖掘机的动作不灵活、不能正常运转。

排除方法：检查液压阀门是否卡阻，清洗阀芯，并检查密封圈是否损坏或老化，如有问题需要更换。

三、液压管路漏油
故障现象：液压系统压力不足、油液浪费。

排除方法：用液压表检测压力，根据压力表的指示，逐一检查液压管路，找出漏油点并及时更换密封圈或紧固螺栓。

以上是挖掘机液压系统常见故障的诊断及排除方法，要及时发现并解决液压系统的故障，可以有效保证挖掘机的正常工作，延长设备的使用寿命，并提高工作效率，降低维修成本。

希望以上内容对大家有所帮助。

挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机的重要组成部分，经常出现的故障包括压力不稳定、漏油、油温过高等。

以下是关于挖掘机液压系统常见故障的诊断和维修措施分析。

1. 压力不稳定压力不稳定通常表现为液压泵输出压力突然升高或降低。

造成这一故障的主要原因包括油泵内部磨损、泄漏以及系统泄漏。

诊断方法可以通过检查液压油的过滤器，如果油泵内部出现磨损，应及时更换。

如果有泄漏现象，则需要检查紧固螺栓和密封圈是否松动或损坏，及时进行维修。

2. 漏油漏油是挖掘机液压系统常见的故障现象。

漏油一般发生在连接点周围，如管道接头、阀门、活塞密封和液压缸等。

漏油会导致系统工作不稳定以及能量损失。

诊断方法包括观察液压系统的外观和泄漏的位置，确定漏点后可以将漏点处的螺栓紧固或更换密封件来解决问题。

3. 油温过高挖掘机液压系统油温过高可能由于液压油泵工作不正常、散热器堵塞或过载工作等原因引起。

油温过高会导致系统工作不稳定以及液压元件寿命缩短。

检测油温可以使用温度计，如果发现油温过高，需要检查液压油泵的工作状态，清洁散热器，并根据工作情况适当减少负载。

4. 液压缸不动或速度慢如果液压缸不动或速度慢，可能是由于泄漏、液压缸内部存在液压泄漏或部分密封失效等原因引起。

诊断方法包括检查液压缸周围有无泄漏现象，检查液压缸的密封件是否完好。

维修措施可以是紧固螺栓，更换密封件或维修液压缸。

5. 液压油泵噪音过大如果液压油泵发出噪音过大，可能是由于油泵内部零件磨损、润滑不良等原因引起。

诊断方法可以通过观察油泵的工作情况和噪音来确定，维修措施可以是更换磨损零件，加强润滑或更换新的液压油泵。

挖掘机液压系统的常见故障包括压力不稳定、漏油、油温过高、液压缸不动或速度慢以及液压油泵噪音过大等。

对于这些故障的诊断方法包括检查液压油的过滤器、观察液压系统的外观和泄漏位置、检测油温和噪音等。

维修措施主要包括更换磨损零件、紧固螺栓、清洁散热器和更换密封件等。

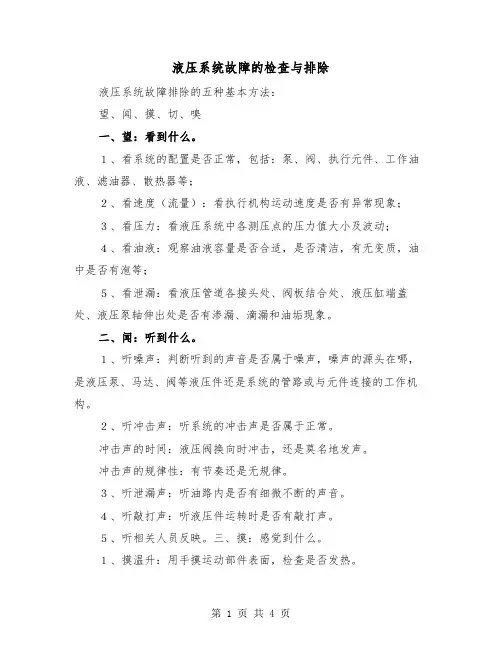

液压系统故障的检查与排除液压系统故障排除的五种基本方法：望、闻、摸、切、嗅一、望：看到什么。

１、看系统的配置是否正常，包括：泵、阀、执行元件、工作油液、滤油器、散热器等；２、看速度（流量）：看执行机构运动速度是否有异常现象；３、看压力：看液压系统中各测压点的压力值大小及波动；４、看油液：观察油液容量是否合适，是否清洁，有无变质，油中是否有泡等；５、看泄漏：看液压管道各接头处、阀板结合处、液压缸端盖处、液压泵轴伸出处是否有渗漏、滴漏和油垢现象。

二、闻：听到什么。

１、听噪声：判断听到的声音是否属于噪声，噪声的源头在哪，是液压泵、马达、阀等液压件还是系统的管路或与元件连接的工作机构。

２、听冲击声：听系统的冲击声是否属于正常。

冲击声的时间：液压阀换向时冲击，还是莫名地发声。

冲击声的规律性：有节奏还是无规律。

３、听泄漏声：听油路内是否有细微不断的声音。

４、听敲打声：听液压件运转时是否有敲打声。

５、听相关人员反映。

三、摸：感觉到什么。

１、摸温升：用手摸运动部件表面，检查是否发热。

２、摸振动：感觉是否有振动现象。

３、摸爬行：感觉运动件有无“爬行”现象。

４、摸松紧程度：检验螺纹连接松紧程度。

５、摸密封性：对看不到的地方，检查是否有漏油现象。

四、切：用压力表判断。

１、各处的压力值是否正常：泵的吸油、出油，马达的进油、出油，油缸两腔的油压，阀的工作压力、控制压力等；２、压力是否有波动，波动是否在设计范围内。

五、用嗅觉判断。

１、闻一下油液是否发臭变质；旧车：使用时间长，油液成分会变质，发臭等怪味，新车：检查加油是否有误操作，防止加错油。

２、闻整系统是否有异味，出自何处。

液压系统故障的检查与排除（二）液压系统是一种利用液体传递能量和动量的技术，广泛应用于各种工程和机械设备中。

然而，由于使用条件和设备老化等原因，液压系统可能会出现故障。

本文将介绍液压系统故障的常见检查和排除方法。

首先，对于液压系统故障的检查，我们可以按照以下步骤进行。

液压系统常见故障的诊断及消除方法1 常见故障的诊断方法1.1 简易故障诊断法目前采用最普遍的方法,凭个人的经验，具体做法如下：1〕询问设备操作者，了解设备运行状况。

其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度的时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障，是如何排除的等，逐一进行了解。

2〕看液压系统压力、速度、油液、泄漏、振动等是否存在问题。

3〕听液压系统声音：冲击声；泵的噪声及异常声；判断液压系统工作是否正常。

4〕摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。

1.2 液压系统原理图分析法根据液压系统原理图分析液压传动系统出现的故障，找出故障产生的部位及原因，并提出排除故障的方法。

结合动作循环表对照分析、判断故障就很容易了。

1.3 其它分析法液压系统发生故障时根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除，最后找出发生故障的部位，这就是用逻辑分析的方法查找出故障。

为了便于应用，故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断，为故障诊断提供了方便。

5 系统液压冲击大的消除方法7.7.1 液压控制系统的安装、调试液压控制系统与液压传动系统的区别在于前者要求其液压执行机构的运动能够高精度地跟踪随机的控制信号的变化。

液压控制系统多为闭环控制系统，因而就有系统稳定性、响应和精度的需要。

为此，需要有机械-液压-电气一体化的电液伺服阀、伺服放大器、传感器，高清洁度的油源和相应的管路布置。

液压控制系统的安装、调试要点如下：1〕油箱内壁材料或涂料不应成为油液的污染源，液压控制系统的油箱材料最好采用不锈钢。

2〕采用高精度的过滤器，根据电液伺服阀对过滤精度的要求，一般为5～10μm。

3〕油箱及管路系统经过一般性的酸洗等处理过程后，注入低粘度的液压油或透平油，进行无负荷循环冲洗。

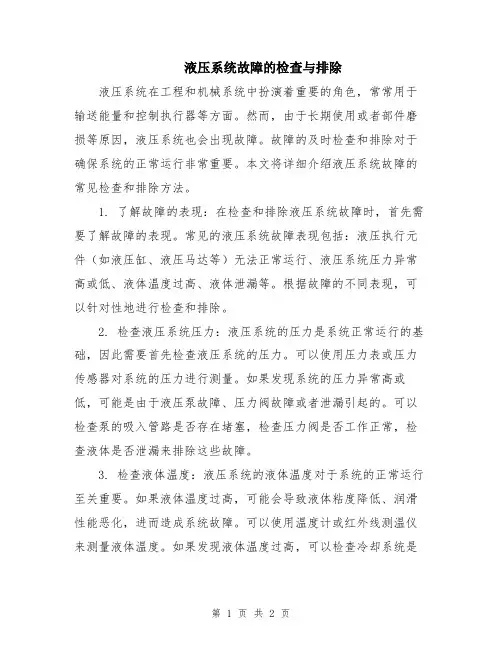

液压系统故障的检查与排除液压系统在工程和机械系统中扮演着重要的角色，常常用于输送能量和控制执行器等方面。

然而，由于长期使用或者部件磨损等原因，液压系统也会出现故障。

故障的及时检查和排除对于确保系统的正常运行非常重要。

本文将详细介绍液压系统故障的常见检查和排除方法。

1. 了解故障的表现：在检查和排除液压系统故障时，首先需要了解故障的表现。

常见的液压系统故障表现包括：液压执行元件（如液压缸、液压马达等）无法正常运行、液压系统压力异常高或低、液体温度过高、液体泄漏等。

根据故障的不同表现，可以针对性地进行检查和排除。

2. 检查液压系统压力：液压系统的压力是系统正常运行的基础，因此需要首先检查液压系统的压力。

可以使用压力表或压力传感器对系统的压力进行测量。

如果发现系统的压力异常高或低，可能是由于液压泵故障、压力阀故障或者泄漏引起的。

可以检查泵的吸入管路是否存在堵塞，检查压力阀是否工作正常，检查液体是否泄漏来排除这些故障。

3. 检查液体温度：液压系统的液体温度对于系统的正常运行至关重要。

如果液体温度过高，可能会导致液体粘度降低、润滑性能恶化，进而造成系统故障。

可以使用温度计或红外线测温仪来测量液体温度。

如果发现液体温度过高，可以检查冷却系统是否正常工作，液体是否过多或过少以及液体的质量等方面来排除故障。

4. 检查液体泄漏：液体泄漏是液压系统常见的故障之一。

泄漏的原因可能是由于密封件老化、部件松动或磨损、管路破裂等原因引起的。

可以使用光学方法或压力检测方法来检查和定位泄漏点。

在检查时，可以检查液压缸、液压阀、液压马达、管路连接件等部件的密封性能，并及时更换损坏的密封件或部件。

5. 检查液压执行元件：液压执行元件是液压系统的重要组成部分，包括液压缸、液压马达等。

如果液压执行元件无法正常工作，可能是由于密封件老化、部件磨损、液压泵供应不足等原因引起的。

可以检查液压执行元件的密封性能、清洁度以及液压泵供应情况来排除故障。

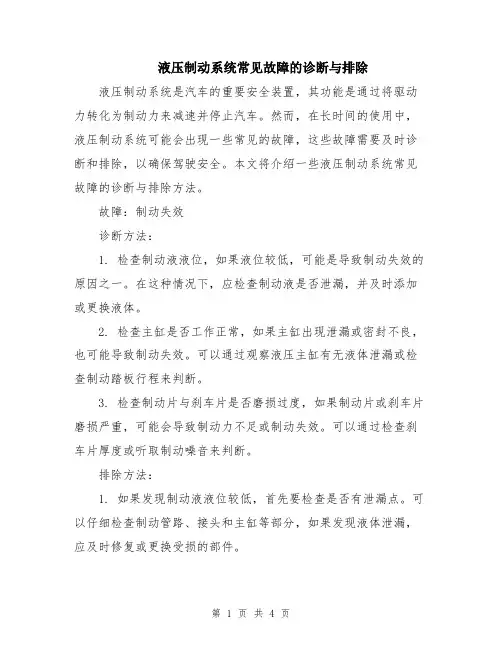

液压制动系统常见故障的诊断与排除液压制动系统是汽车的重要安全装置，其功能是通过将驱动力转化为制动力来减速并停止汽车。

然而，在长时间的使用中，液压制动系统可能会出现一些常见的故障，这些故障需要及时诊断和排除，以确保驾驶安全。

本文将介绍一些液压制动系统常见故障的诊断与排除方法。

故障：制动失效诊断方法：1. 检查制动液液位，如果液位较低，可能是导致制动失效的原因之一。

在这种情况下，应检查制动液是否泄漏，并及时添加或更换液体。

2. 检查主缸是否工作正常，如果主缸出现泄漏或密封不良，也可能导致制动失效。

可以通过观察液压主缸有无液体泄漏或检查制动踏板行程来判断。

3. 检查制动片与刹车片是否磨损过度，如果制动片或刹车片磨损严重，可能会导致制动力不足或制动失效。

可以通过检查刹车片厚度或听取制动噪音来判断。

排除方法：1. 如果发现制动液液位较低，首先要检查是否有泄漏点。

可以仔细检查制动管路、接头和主缸等部分，如果发现液体泄漏，应及时修复或更换受损的部件。

2. 如果主缸有泄漏或密封不良的情况，需要将主缸进行修理或更换。

可以拆卸主缸并检查密封圈是否磨损或老化，如果有问题，应及时更换。

3. 如果发现制动片或刹车片磨损过度，需要及时更换新片。

可以仔细检查刹车片的厚度，如果低于规定值，应及时更换。

故障：制动失灵诊断方法：1. 检查制动系统是否存在气泡。

如果液压制动系统中有气泡，制动效果会受到影响，甚至导致制动失灵。

可以通过观察制动油管中有无气泡或排除气泡来判断。

2. 检查制动系统是否存在堵塞。

如果制动管路中存在堵塞，液体无法流动，也会导致制动失灵。

可以通过检查制动系统中液压管路的通畅性来判断。

3. 检查制动泵是否工作正常。

如果制动泵出现故障，无法正常供应压力，也会导致制动失灵。

可以通过观察制动踏板行程来判断制动泵是否正常工作。

排除方法：1. 如果发现制动系统中有气泡，可以通过排气的方法消除气泡。

可以使用专用工具进行排气，也可以用螺丝刀轻轻敲击制动油管，帮助气泡上浮并排出。

液压系统常见故障的诊断及消除方法液压系统是工程设备中非常重要的一个组成部分，常常用于提供大功率的传动和控制。

但是由于液压系统的复杂性和工作环境的复杂性，常常会出现各种故障。

本文将介绍液压系统常见故障的诊断及消除方法。

1.压力不足或无压力故障原因可能是液压泵失效、泵吸入空气、油箱液面过低等。

解决方法可以是检查液压泵的工作状态，检查泵入口是否有空气，检查油箱液面。

2.压力过高或超压故障原因可能是过载阀调节不当、过载阀损坏、压力调节阀失效等。

解决方法可以是调整过载阀的设置值、更换过载阀、检查压力调节阀。

3.泄漏泄漏是液压系统常见的故障之一，可能是密封件老化、螺纹松动、管路磨损等原因造成的。

解决方法可以是更换密封件、紧固螺纹、更换磨损的管路。

4.油温过高或过低油温过高可能是由于油液粘度过高、油液冷却器失效等原因造成的。

解决方法可以是更换合适的液压油、检查冷却器的工作状态。

油温过低可能是由于油液粘度过低、冷却器冷却不足等原因造成的。

解决方法可以是更换合适的液压油、检查冷却器的工作状态。

5.油液污染油液污染可能是由于油箱没有过滤装置、油液中杂质过多等原因造成的。

解决方法可以是安装合适的过滤装置、定期更换油液。

6.阀门卡死阀门卡死可能是由于阀芯与阀套间配合间隙过大、阀芯表面磨损等原因造成的。

解决方法可以是更换阀芯、研磨阀芯表面。

7.液压缸无法伸缩液压缸无法伸缩可能是由于缸内部部件损坏、密封件老化、液压系统压力不足等原因造成的。

解决方法可以是更换缸内部部件、更换密封件、检查液压系统压力。

8.油液乳化油液乳化可能是由于油液中含水过多、机械零件摩擦产生热量等原因造成的。

解决方法可以是更换干燥的液压油、检查液压系统的冷却状态。

以上是液压系统常见故障的诊断及消除方法的简要介绍，液压系统的故障诊断需要从系统整体入手，综合分析故障原因，采取相应的解决方法。

同时，定期检查和维护液压系统，保持系统的清洁和正常工作状态，可以预防故障的发生。

工程机械液压系统常见故障诊断与排除工程机械液压系统常见故障诊断与排除方法液压系统是工程机械中非常重要的一个组成部分，常见于挖掘机、装载机、推土机等设备中。

由于液压系统具有传动力大、灵活性好、反应速度快等优点，但同时也存在一些常见的故障问题。

本文将介绍工程机械液压系统常见故障的诊断与排除方法，希望能对有需要的读者有所帮助。

一、液压系统压力不稳定或无法建立压力不稳定或无法建立的故障可能有多个原因，常见的有以下几种情况：1. 液压泵故障：液压泵无法提供足够的流量或压力。

可能原因有泵中异物、泵内部密封件损坏、泵内部磨损、泵的齿轮间隙不合适等。

解决方法是清洗泵内异物、更换密封件、修复或更换泵的齿轮。

2. 液压阀故障：液压阀内部存在堵塞、卡阀、密封件老化等情况。

解决方法是清洗阀内异物、修复或更换卡阀、更换密封件。

3. 液压系统漏油：液压系统存在泄漏导致无法建压。

可能原因有管路接头松动、密封件老化、管路破损等。

解决方法是紧固松动的接头、更换密封件、修复或更换破损的管路。

4. 油箱液位不足：液压系统油位低导致无法建压。

解决方法是加注足够的液压油。

5. 油液粘度不合适：油液粘度过高或过低会导致液压系统无法正常工作。

解决方法是更换适合的液压油。

二、液压缸行程不稳定或无法正常工作液压缸行程不稳定或无法正常工作的故障可能有以下几种情况：1. 液压缸密封件老化破损：液压缸密封件破损会导致泄漏，从而使液压缸无法保持稳定的运动。

解决方法是更换密封件。

2. 液压缸活塞杆磨损：液压缸活塞杆磨损会导致泄漏，从而使液压缸无法正常工作。

解决方法是修复或更换活塞杆。

3. 液压缸活塞杆与缸体之间存在摩擦：液压缸活塞杆与缸体之间的摩擦增大会导致行程不稳定。

解决方法是修复或更换活塞杆。

4. 液压缸内部油液污染：液压缸内部油液污染会导致密封件磨损，从而使液压缸无法保持稳定的运动。

解决方法是清洗液压缸内部、更换密封件。

5. 液压缸杆端外力干扰：液压缸杆端受到外力干扰会导致行程不稳定。
