安全泄压阀工作原理图

泄压阀图例

一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。于是，玉环县便开始了阀门生产之路。

80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。

进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%，

首页>>产品中心>>泄压阀

一、产品[泄压阀]的详细资料：

产品型号：500X

产品名称：泄压阀

产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。

消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600 口径以下的管道。

二、泄压阀主要外形连接尺寸：

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450

L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978

H1 463 463 463 516 516 520 537 596 653 709 805 855 953 990 1030 1030

安全泄压阀工作原理图

安全泄压阀是一种常用于工业设备和系统中的安全装置，用于控制和调节压力，以保护设备和系统免受过高压力的损害。下面将详细介绍安全泄压阀的工作原理，并附上相应的工作原理图。

一、安全泄压阀的工作原理

安全泄压阀主要由阀体、阀盖、阀座、阀瓣和弹簧组成。其工作原理基于压力力学和弹簧力学的原理。

1. 当系统压力低于设定压力时，安全泄压阀处于关闭状态。阀盖通过弹簧的作用力将阀瓣紧密压在阀座上，阻止介质流动。

2. 当系统压力达到设定压力时，压力作用在阀盖上，克服弹簧的作用力，使阀盖和阀瓣向上移动。此时，介质可以通过阀座和阀瓣之间的间隙流出，以达到泄压的目的。

3. 当系统压力降低到设定压力以下时，弹簧的作用力将阀盖和阀瓣重新压紧，使阀门恢复关闭状态，停止介质的泄压。

二、安全泄压阀的工作原理图

下图是安全泄压阀的工作原理图：

[插入工作原理图]

图中标注了安全泄压阀的主要组成部分和介质流动的路径。

1. 阀体：安全泄压阀的外壳，用于容纳阀盖、阀座和阀瓣。

2. 阀盖：安全泄压阀的上部部分，通过弹簧与阀瓣连接，起到控制阀瓣开启和关闭的作用。 3. 阀座：安全泄压阀的下部部分，与阀瓣配合，控制介质的流动。

4. 阀瓣：安全泄压阀的关键部件，通过与阀座的配合来控制介质的流动。

5. 弹簧：安全泄压阀中的弹性元件，通过作用力控制阀盖和阀瓣的运动。

6. 介质流动路径：当系统压力超过设定压力时，介质通过阀座和阀瓣之间的间隙流出，实现泄压的目的。

三、总结

安全泄压阀是一种重要的安全装置，能够保护工业设备和系统免受过高压力的损害。其工作原理基于压力力学和弹簧力学的原理，通过阀盖、阀座、阀瓣和弹簧的配合，实现了对压力的控制和调节。工作原理图清晰地展示了安全泄压阀的组成部分和介质流动的路径。

请注意，以上内容仅为示例，实际的安全泄压阀工作原理和工作原理图可能因具体产品而有所不同。在实际应用中，还需要根据具体的设备和系统要求选择合适的安全泄压阀，并按照相应的技术规范和标准进行安装和调试。

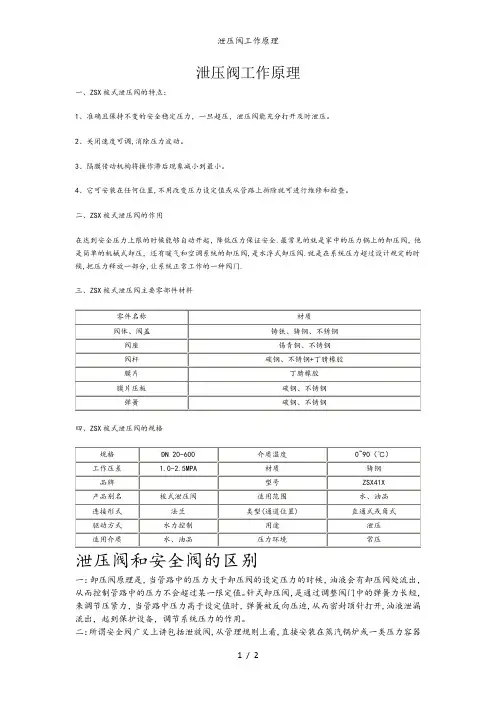

泄压阀工作原理

1 / 2 泄压阀工作原理

一、ZSX梭式泄压阀的特点：

1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。

2、关闭速度可调,消除压力波动。

3、隔膜传动机构将操作滞后现象减小到最小。

4、它可安装在任何位置,不用改变压力设定值或从管路上拆除就可进行维修和检查。

二、ZSX梭式泄压阀的作用

在达到安全压力上限的时候能够自动开起，降低压力保证安全.最常见的就是家中的压力锅上的卸压阀，他是简单的机械式卸压，还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候,把压力释放一部分,让系统正常工作的一种阀门.

三、ZSX梭式泄压阀主要零部件材料

零件名称 材质

阀体、阀盖 铸铁、铸钢、不锈钢

阀座 锡青铜、不锈钢

阀杆 碳钢、不锈钢+丁腈橡胶

膜片 丁腈橡胶

膜片压板 碳钢、不锈钢

弹簧 碳钢、不锈钢

四、ZSX梭式泄压阀的规格

规格 DN 20-600 介质温度 0~90（℃）

工作压差 1.0-2.5MPA 材质 铸钢

品牌 型号 ZSX41X

产品别名 梭式泄压阀 适用范围 水、油品

连接形式 法兰 类型(通道位置) 直通式或角式

驱动方式 水力控制 用途 泄压

适用介质 水、油品 压力环境 常压

泄压阀和安全阀的区别

一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫,从而密封顶针打开,油液泄漏流出，起到保护设备，调节系统压力的作用。

二：所谓安全阀广义上讲包括泄放阀,从管理规则上看,直接安装在蒸汽锅炉或一类压力容器泄压阀工作原理

2 / 2 上，其必要条件是必须得到技术监督部门认可的阀门,狭义上称之为安全阀，其他一般称之为泄放阀。

三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。由干存在这种本质上类似性，人们在使用时，往往将二者混同,另外,有些生产装置在规则上也规定选用哪种均可.因此，二者的不同之处往往被忽视。从而也就出现了许多间题。如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：

超压泄压阀工作原理

超压泄压阀是一种用于保护压力系统的安全阀。它的工作原理是通过自动调节压力来维持系统内部压力在安全范围内。

当系统内部压力超过设定的安全压力上限时，超压泄压阀会自动打开，将多余的压力通过排放口释放出去，以避免压力过高而引发事故。

超压泄压阀由一个弹簧和活塞组件组成。当系统内部压力低于设定的安全压力上限时，弹簧会将活塞向下压紧，使阀门关闭。此时，压力在系统内部得以保持。

当系统内部压力上升到设定的安全压力上限时，压力力量将会克服弹簧的压力，将活塞推动向上。这样，阀门就会打开，多余的压力通过排放口排出。

一旦系统内部压力下降到设定的安全压力下限以下时，弹簧的压力将会超过系统内部压力，将活塞压紧，以关闭阀门，重置阀门在下一次超压时的工作状态。

总之，超压泄压阀通过自动调节压力，保持系统内部压力在安全范围内，以保护压力系统不受过高压力的影响。
