机房动环方案
概述
机房动环是指机房内部的动力环境和环境监测，主要包括供电、机柜空调、消防安全等设备和系统。机房动环方案是为了确保机房正常运行而制定的工作规范和流程。本文将介绍机房动环方案的主要内容和实施步骤。
供电系统
机房供电是机房运行的基础，供电系统需要保证稳定可靠。以下是机房供电系统的主要配置和要求：
主电源
机房主电源一般为市电供电，供应电压为220V或380V。主电源应配备自动切换开关，以确保当市电故障时自动切换到备用电源。
UPS
UPS（不间断电源）是机房供电系统的重要组成部分，用于在市电故障时提供临时电源。UPS应具备以下功能和特点：
• 输出电压稳定，波形纯正；
• 输出容量满足机房设备的需求；
• 具备自动切换功能；
• 支持在线运行和维护。
发电机组
为了应对长时间停电或紧急情况，机房应配备发电机组。发电机组应具备以下特点：
• 输出容量满足机房设备的需求；
• 自动启动和停止功能，实现无人值守运行；
• 手动和远程控制功能。
空调系统
机房空调系统是为了保持机房内温度和湿度的稳定，以确保机房设备正常运行。以下是机房空调系统的主要配置和要求： 精密空调
机房应配备精密空调设备，能够准确控制机房的温度和湿度。精密空调应具备以下特点：
• 温度控制精度高，误差小于1°C；
• 湿度控制范围广，满足机房设备的要求；
• 静音运行，不影响机房工作环境；
• 高效节能，降低能耗。
空调系统布局
机房中应根据设备布局和空气流动原理合理设置空调设备的位置和数量。需要注意以下几点：
• 空调设备宜放置在机房边缘，避免对设备正常运行产生干扰；
• 空调设备布局应使空气能够流动到各个机柜，确保设备散热；
• 机房中的热点区域应特别考虑空调设备的布置，保证散热效果。
环境监测
机房环境监测是为了实时掌握机房的温度、湿度、烟雾等参数，并及时发出警报以及采取必要的措施。以下是机房环境监测的主要内容：
１
*****公司
机房动力环境集中监控
设计方案
２
设计单位：
设计日期：
３ 目 录
４
一、概述
1.1 工程概况
（1）项目名称：
（2）工程地点：**

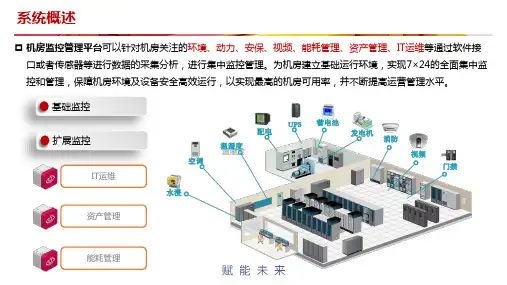

（3）集中监控内容：UPS监测子系统、配电监测子系统、精密空调监控子系统、温湿度监测子系统、漏水检测子系统、门禁管理子系统、智能消防监测子系统、发电机组及发电机房环境监测子系统、电池房环境监测子系统、考勤子系统、图像监控子系统。
1.4 系统实施简介
以上提到动力环境监控的各个子系统均通过ICP7000系列工业采控模块采集数据，以RS485方式传输至现场智能控制器，进入现场工控机的多设备驱动板。多设备驱动板中有专用的通讯芯片，通过内部管理模块的控制，现场的数据按预先的安排，有条不紊地进入软件系统，由于响应的时间迅速，所以监控计算机能对现场设备达到实时监控，在现场设备异常报警时，系统立刻弹出相应的报警窗口，同时发出多媒体声音报警，并且自动拨打设定的电话号码，采用语音方式通知有关人员。监控主机通过网卡与用户内部局域网相连，系统的实时数据源源不断发送到客户端或WEB网页端，机房管理人员即可实行远程监控，实时了解机房内部的动态变化趋势。由此减少了机房管理人员的大量工作，工作效率的提高，增加了管理人员的反映灵敏程度，确保机房的长期稳定运行。
为了保证系统的可靠性与稳定性，动力环境监控部份与图像监控部份分成两套系统
５ 独立运行。进口的高精度摄像机信号通过专业数字录像机的采集，连续不断地保存在高速稳定硬盘上，使机房内的每一个细节都记录在案，可随时进行查阅. 可利用局域网实现图像网上传输，管理人员直接在自己办公室监控系统内各只摄像机的清晰图像。远程接收的图像流畅清晰，绝无马赛克现象，平均帧率在25帧/秒，确保监控的质量。
6
二、监控系统结构系统拓扑结构图
监控主机 现场
监控中心（SS）
多功能控制器 监控单元（SU）
监控模块（SM）
|
\
机房行业系统解决方案
机房动环监控系统
…
目 录
第1章 背景与需求 ................................................ 错误!未定义书签。
项目背景 ...................................................................................... 错误!未定义书签。
需求分析 ...................................................................................... 错误!未定义书签。
第2章 设计思路 .................................................... 错误!未定义书签。
设计原则 ...................................................................................... 错误!未定义书签。
%
整体思路 ...................................................................................... 错误!未定义书签。
设计依据 ...................................................................................... 错误!未定义书签。
设计意义 ...................................................................................... 错误!未定义书签。
第3章 系统总体设计 ............................................ 错误!未定义书签。
XXXXX厂机房动环监测系统项目技术建议书
技术建议书
一、项目背景和需求分析
二、解决方案
1.动环监测设备的选择：选择具有高精度、高可靠性和稳定性的监测设备，能够实时监测机房的温度、湿度、电力等参数，并提供报警功能，以确保机房环境的稳定和安全。
2.数据采集和存储：使用高性能的硬件设备和软件系统，实时采集和存储机房各项参数的数据，保证数据的准确性和完整性，为后续的数据分析提供支持。
3.数据可视化和实时监控：通过集成的数据可视化平台，将机房的各项参数数据以图形化的方式展示出来，使操作人员可以直观地了解机房的环境状况，并能够实时监控和调整。
4.报警管理和远程控制：通过设置合理的报警阈值，当机房的温度、湿度、电力等参数超过设定的范围时即时发出报警，并能够实现对设备的远程控制和操作，以快速应对突发情况。
5.数据分析和优化：通过对机房动环参数的历史数据进行分析和统计，找出环境优化的瓶颈和问题，并提供针对性的解决方案和优化策略，以提高机房的运行效率和稳定性。
三、技术实施方案和推进计划
1.首先，我们将与XXXXX厂进行详细的需求沟通，了解他们的具体需求和期望，并对机房的实际情况进行详细勘察和评估。 2.确定解决方案后，我们将进行设备采购和系统搭建，选择合适的动环监测设备和数据存储设备，并进行相应的编程和软件开发。
3.完成设备采购和系统搭建后，我们将进行系统的调试和测试，确保系统的可靠性和稳定性，并进行现场培训和操作指导，以保证操作人员能够熟练使用系统。
4.完成系统的调试和培训后，我们将正式交付系统，并提供售后技术支持和定期的维护服务，确保系统的长期稳定运行。
四、预期效果和收益分析
1.提高机房的安全性和稳定性，及时发现和处理机房的异常情况，有效减少停机时间和故障率，提高生产效率和运营质量。
2.实时监控机房的环境参数，通过数据分析和优化，能够为机房的升级改造和设备的维护提供科学依据，降低运营成本和能耗。
