铁路隧道防水施工技术的方法与应用

0 隧道ECB防水卷材施工技术应用

李诚钰

（西安市地下铁道有限责任公司 陕西 西安 710054）

摘 要：隧道防排水方法很多，其中采用ECB防水卷材技术进行防水室常见一种方案。本文主要针对该防水方案进行介绍。

关键词：隧道 ECB 技术 应用

1、概述

ECB塑料防水板为高分子防水卷材（乙烯共聚物沥青）。参数指标如下：

项 目 国标 企标

拉伸强度Mpa≥ 14 19

扯断伸长率，％ ≥ 500 650

撕裂强度，N/mm≥ 45 80

不透水性压力≥0.3Mpa,保时30min无渗漏 不透水 不透水

低温弯折，℃≤ -35℃无裂纹 -35℃无裂纹

剪切性能（片材与吕板）N/mm≥ 5.0或粘合面外断裂 5.0或粘合面外断裂

剪切性能（片材与水泥砂浆粘结）N/mm≥ 6.0或粘合面外断裂 6.0或粘合面外断裂

剥离性能（片材与粘结剂）N/mm≥ 1.5或粘合面外断裂 1.5或粘合面外断裂

剥离性能（片材与水泥砂浆粘结）N/mm≥ 2.0或粘合面外断裂 2.0或粘合面外断裂

耐缄性[10％Ca(OH)2

常温×168h] 断裂拉伸强度保持率％≥ 80 85

拉断伸长率保持率％≥ 90 95

臭氧老化(40℃×168h) 无裂纹 无裂纹

人工候化 断裂拉伸强度保持％．≥ 80 85

拉断伸长率保持率％≥ 70 75

100％伸长率外观 无裂纹 无裂纹 1 2、施工设备配置：

2.1ECB主要施工机械设备

机械名称 单 位 数 量

塑料焊接机 台 3

塑料焊枪 把 8

电烙铁 把 6

检漏器 个 3

3、施工方案

3.1工艺流程：见“防水层施工工艺流程框图”

不合格

合格

准备工作

基面处理

固定柔性卷材防水层

防水板搭接焊缝

焊缝补强

质量检查

细石砼保护层（顶底板）

结束

进入下一道工序 固定衬垫（侧墙） 材料检查 2 3.2施工顺序

【文章编号】１００４—７３４４（２０１３）０５—０１４４—０２　

铁路隧道的防水层施工技术探讨　

石　晦　

（郑州市轨道交通有限公司　河南省郑州市４５００００）　

摘要：铁路隧道的防水等级是一级，如果出现了漏水的情况，那就可能会使衬砌混凝土加快碳化的速度，也会进一步破坏隧道　

的整体结构，甚至会影响到隧道的使用寿命，还可能会给隧道的功能产生严重的影响，使得交通事故发生的概率进一步增加。针对上　

述情况的出现，本文正是从隧道排水的设计入手，对渗水的原因、形式以及防治的措施进行了相关的研究。　

关键词：铁路隧道：防水；治理　

隧道是铁路维修和养护的一个重点设施，在隧道中也经常有工作人　

员进行维护作业，还有相关轨道、信号、通信、照明、通风和电力等都要保　证，这样才能保证整个运输和生产的设备正常工作，还有这些设备必须　

要在相对干燥的环境下工作，要保证工作人员的舒适性，避免设备因受　

到潮湿造成不必要的损坏，确保其可以在寿命期中使用。所以，隧道防排　水也就成了隧道工程中的一个很重要的内容，也是铁路运营阶段维修成　

本中的一个重要的组成部分，同时对隧道运营的环境和结构的耐久性与　

坚固性、运行的安全和成本都会产生直接影响。　

１工程现状　

相比而言，隧道工程是一个比较系统的工程，对于防水结构的设计、　防水材料的质量、类型的选择、施工技术、施工器具的性能、相关配套的　

材料以及地质和环境的条件等都是不能忽视的重点，这就决定了隧道防　

水的相互限制和相互联系的整体关系　铁路隧道的防排水技术、水文地　质情况和工程地质的状况都是分不开的，不过因为在我国很长时间以来　

都是高校教育到设计单位之间的专业划分，所以这两者一般情况下都是　

由不同院系和人员以及部门实现的，在两者之间沟通的渠道甚至可能都　是分割开来的，这样就产生了很多的局限性。同时在进行隧道施工的时　

候，可能因为施工或者设计单位之间的不同，使得在设计修改机制和效　

率等不同程度都受到很大的局限性影响，这样就可能造成防水效果出现　更加严重的漏洞。　

隧道预铺反粘型HDPE自粘胶膜防水板施工工法

隧道预铺反粘型HDPE自粘胶膜防水板施工工法

一、前言隧道工程在地下环境下建设，防水是一个至关重要的环节。为了确保隧道的安全可靠，传统的防水方式已经无法满足需求。隧道预铺反粘型HDPE自粘胶膜防水板施工工法是相对新兴的一种防水施工工法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点隧道预铺反粘型HDPE自粘胶膜防水板施工工法具有以下几个特点：1. 防水性能优异：采用反粘型HDPE自粘胶膜防水板，具有良好的抗渗性能和耐腐蚀性能，可有效隔绝地下水渗透。2. 施工便捷：采用预铺方式施工，工期短，施工效率高。3. 适应性强：适用于不同类型的隧道工程，包括地铁隧道、公路隧道等。4. 耐久性好：经过实际工程验证，该工法的施工质量稳定，使用寿命长，能够确保隧道的长期可靠性。

三、适应范围隧道预铺反粘型HDPE自粘胶膜防水板施工工法适用于各种地下隧道工程，包括地铁隧道、公路隧道、铁路隧道等。无论是新建隧道，还是隧道维修加固，该工法都能够满足要求。 四、工艺原理隧道预铺反粘型HDPE自粘胶膜防水板施工工法的工艺原理是通过在隧道墙壁、顶板和底板等部位预先铺设高质量的反粘型HDPE自粘胶膜防水板，形成一个连续且完整的防水层，阻隔地下水渗入隧道。粘系列HDPE自粘胶膜防水板具有自粘性能，能够与基层紧密结合，形成一个具有强大抗渗性能的防水层。

五、施工工艺1. 隧道表面处理：对隧道墙壁、顶板和底板进行清洁，除去杂质和灰尘，并修补表面裂缝和空鼓部位。2. HDPE自粘胶膜防水板铺设：将HDPE自粘胶膜防水板从顶部开始铺设，按照施工图纸要求进行对接和搭接。注意保持防水板的平整度。3. 热风焊接：对HDPE自粘胶膜防水板进行热风焊接，使相邻板材之间形成一个完整且紧密的连接，确保防水层的连续性和稳定性。4. 终端密封处理：对连接部位和终端部位进行密封处理，以确保防水层的完整性和稳定性。

第４期（总第１３２期）　巍楚建村　施工技术■　

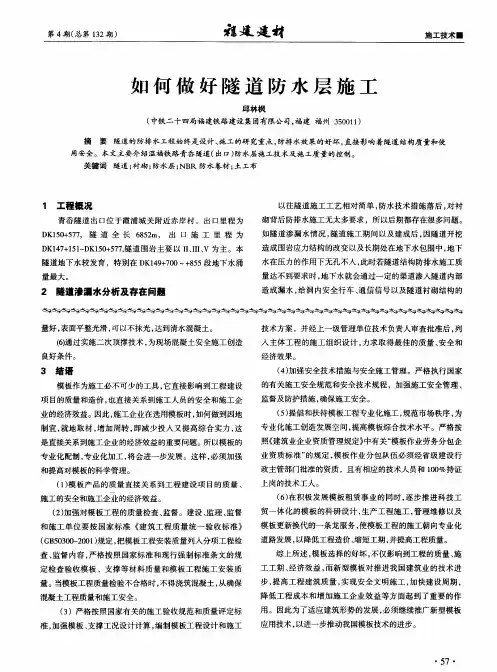

如何做好隧道防水层施工　

邱林枫　（中铁二十四局福建铁路建设集团有限公司，福建福州３５００１１）　

摘要隧道的防排水工程始终是设计、施工的研究重点，防排水效果的好坏，直接影响着隧道结构质量和使　用安全。本文主要介绍温福铁路青岙隧道（出Ｉ２＂）防水层施工技术及施工质量的控制。　关键词隧道；衬砌；防水层；ＮＢＲ．防水卷材；土工布　

１工程概况　

青岙隧道出口位于霞浦城关附近赤岸村，出口里程为　

ＤＫ１５０＋５７７，隧道全长６８５２ｍ，出口施工里程为　

ＤＫ１４７＋１５１～ＤＫ１５０＋５７７，隧道围岩主要以ＩＩ、ＩＩＩ、Ｖ为主。本　

隧道地下水较发育，特别在ＤＫ１４９＋７００～＋８５５段地下水涌　量最大。　

２隧道渗漏水分析及存在问题　以往隧道施工工艺相对简单，防水技术措施落后，对衬　砌背后防排水施工无太多要求，所以后期都存在很多问题。　

如隧道渗漏水情况，隧道施工期间以及建成后，因隧道开挖　

造成围岩应力结构的改变以及长期处在地下水包围中，地下　

水在压力的作用下无孔不入，此时若隧道结构防排水施工质　

量达不到要求时，地下水就会通过一定的渠道渗入隧道内部　

造成漏水，给洞内安全行车、通信信号以及隧道衬砌结构的　

量好，表面平整光滑，可以不抹光，达到清水混凝土。　

（６）通过实施二次顶撑技术，为现场混凝土安全施工创造　

良好条件。　

３结语　

模板作为施工必不可少的工具，它直接影响到工程建设　

项目的质量和造价，也直接关系到施工人员的安全和施工企　

业的经济效益。因此，施工企业在选用模板时，如何做到因地　

制宜，就地取材，增加周转，即减少投入又提高综合实力，这　

是直接关系到施工企业的经济效益的重要问题。所以模板的　

专业化配制，专业化加工，将会进一步发展。这样，必须加强　

和提高对模板的科学管理。　

（１）模板产品的质量直接关系到工程建设项目的质量、　

施工的安全和施工企业的经济效益。　

（２）加强对模板工程的质量检查、监督。建设、监理、监督
