标准厂房设计图

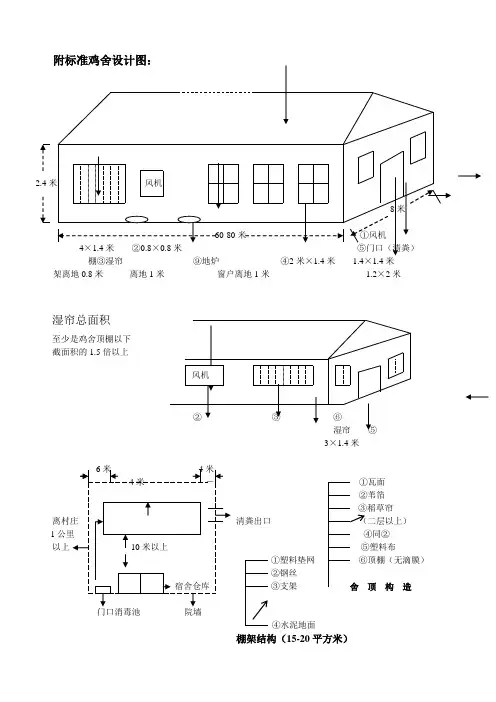

附标准鸡舍设计图：

2.4米 风机

8米

60-80米 ①风机

4×1.4米 ②0.8×0.8米 ⑤门口（清粪）

棚③湿帘 ⑨地炉 ④2米×1.4米 1.4×1.4米

架离地0.8米 离地1米 窗户离地1米 1.2×2米

湿帘总面积

至少是鸡舍顶棚以下

截面积的1.5倍以上

② ③ ⑥

湿帘 ⑤

3×1.4米

6米 4米

4米 － ①瓦面

②苇箔

③稻草帘

离村庄 清粪出口 （二层以上）

1公里 ④同②

以上 10米以上 ⑤塑料布

①塑料垫网 ⑥顶棚（无滴膜）

②钢丝

宿舍仓库 ③支架 舍 顶 构 造

门口消毒池 院墙

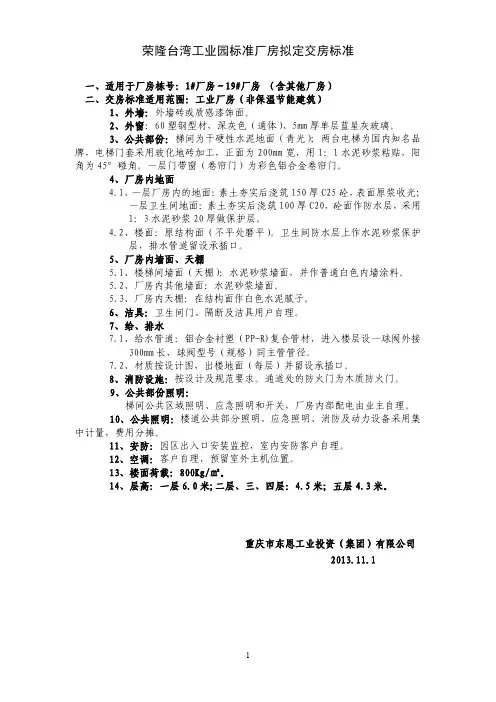

1 荣隆台湾工业园标准厂房拟定交房标准 一、适用于厂房栋号：1#厂房～19#厂房 （含其他厂房） 二、交房标准适用范围：工业厂房（非保温节能建筑） 1、外墙：外墙砖或质感漆饰面。 2、外窗：60塑钢型材，深灰色（通体）、5mm厚单层蓝星灰玻璃。 3、公共部份：梯间为干硬性水泥地面（青光）；两台电梯为国内知名品牌，电梯门套采用玻化地砖加工，正面为200mm宽，用1：1水泥砂浆粘贴，阳角为45°碰角。一层门带窗（卷帘门）为彩色铝合金卷帘门。 4、厂房内地面 4.1、一层厂房内的地面：素土夯实后浇筑150厚C25砼，表面原浆收光；一层卫生间地面：素土夯实后浇筑100厚C20，砼面作防水层，采用1：3水泥砂浆20厚做保护层。 4.2、楼面：原结构面（不平处磨平）。卫生间防水层上作水泥砂浆保护层，排水管道留设承插口。 5、厂房内墙面、天棚 5.1、楼梯间墙面（天棚）：水泥砂浆墙面，并作普通白色内墙涂料。 5.2、厂房内其他墙面：水泥砂浆墙面。 5.3、厂房内天棚：在结构面作白色水泥腻子。 6、洁具：卫生间门、隔断及洁具用户自理。 7、给、排水 7.1、给水管道：铝合金衬塑（PP-R)复合管材，进入楼层设一球阀外接300mm长，球阀型号（规格）同主管管径。 7.2、材质按设计图，出楼地面（每层）并留设承插口。 8、消防设施：按设计及规范要求。通道处的防火门为木质防火门。 9、公共部份照明： 梯间公共区域照明、应急照明和开关，厂房内部配电由业主自理。 10、公共照明：楼道公共部分照明、应急照明、消防及动力设备采用集中计量，费用分摊。 11、安防：园区出入口安装监控，室内安防客户自理。 12、空调：客户自理，预留室外主机位置。 13、楼面荷载：800Kg/㎡。 14、层高：一层6.0米;二层、三、四层：4.5米；五层4.3米。 重庆市东恩工业投资（集团）有限公司 2013.11.1

33

工业厂房分析设计

目 录

工业厂房分析设计 ································································································ 35

概述 ·················································································································· 35 1、简介 ············································································································· 36 2、建模和荷载要点 ······························································································ 37 3、移动荷载分析控制 ····························································································· 8 4、分析并查看结果 ································································································ 9 5、荷载组合说明 ································································································· 12 6、一般设计参数定义及说明 ·················································································· 13 7、钢构件设计参数定义及说明 ··············································································· 15 8、钢构件设计验算 ······························································································ 15 35

标题栏处在长边上的为X型图纸，标题栏处在短边上的为Y型图纸。看图的方向一般与看标题栏的方向一致。

图框线与纸边界线之间的区域称为周边。有装订边图纸的图框格式，装订侧的周边尺寸a要比其他三个周边的尺寸c大一些，各周边的具体尺寸与图纸幅面有关，如下表。

当图样需要装订时，一般采用A3幅面横装，或A4幅面竖装。无装订边图纸的图框格式，见上图。其周边尺寸均为e

机械制图用图框基本知识

1.1 图纸幅面及格式（GB/T 14689-1993）

其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。

图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。

1.1.1 图纸幅面尺寸和代号

绘制技术图样时，应优先采用下表中规定的基本幅面1.1.2 图框格式

图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。

(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；

(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；

(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。 1.1.3 标题栏及其方位

标题栏一般由名称及代号区、签字区、更改区及其他区组成。

(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。标题栏的位置应位于图纸的右下角
