ChemDraw中输⼊中⽂会乱码怎么办？如何在ChemDraw

中输⼊汉字？

如何在ChemDraw中输⼊汉字？ChemDraw是化学界⽆疑的好⽤化学软件，但是这个软件是国外的，所以软件界⾯上的菜单

都是英⽂的。当在软件中输⼊汉字的时候，它会⾃动显⽰乱码的，这时就有⽤户问是不是这个软件就中⽂的兼容性不好啊，那

我们该怎么输⼊汉字啊?其实不是这样的，这个软件也是⽀持中⽂的，下⾯就⼀起来学习在ChemDraw中输⼊汉字的⽅法步骤。

化学绘图软件(chemdraw)附注册码 v7.0 汉化绿⾊版类型：其它⾏业

⼤⼩：10.2MB语⾔：简体中⽂

时间：2016-11-23查看详情

专业化学分析绘图软件ChemDraw Pro 2018 v17.0 中⽂特别版(附安装教程)类型：图像处理

⼤⼩：390.2MB语⾔：简体中⽂

时间：2018-01-26查看详情

如何在ChemDraw中输⼊汉字？具体操作步骤如下：

步骤⼀ 打开ChemDraw软件。当将化学公式编辑软件成功地安装在电脑上，会在桌⾯上⽣成快捷⽅式，双击即可打开;或者是

在左下⾓的开始菜单下找到软件程序，单击也可以打开ChemDraw软件，软件主界⾯如下图所⽰。

图1：ChemDraw软件主界⾯

步骤⼆ 选择⽂本⼯具。点击左侧⼯具栏的⽂字⼯具，从⽽开始准备输⼊汉字。

图2：在⼯具栏选择⽂本⼯具

步骤三 输⼊你要写的汉字。这⾥举例⽐如要输⼊：搅拌反应10h，此时你会发现输⼊的汉字全是乱码，⽽数字和字母却不是乱

码，这是因为这个软件不识别汉字。

图3：输⼊的汉字乱码

⼀般在书写化学反应⽅程式的时候会输⼊汉字，那么怎么编辑化学反应⽅程式呢?具体可参考：如何在ChemDraw中绘制化学

反应⽅程式。

步骤四 选择中⽂字体。这时候我们需要做⼀件事情，那就是选中这些输⼊的汉字，点击上⽅的字体框，选择宋体或者仿宋也⾏，只要是中⽂的即可。

图4：选择中⽂字体经过以上操作，中⽂就显⽰正常了，如下图所⽰。

图5：输⼊的汉字正常显⽰

学习好资料 欢迎下载

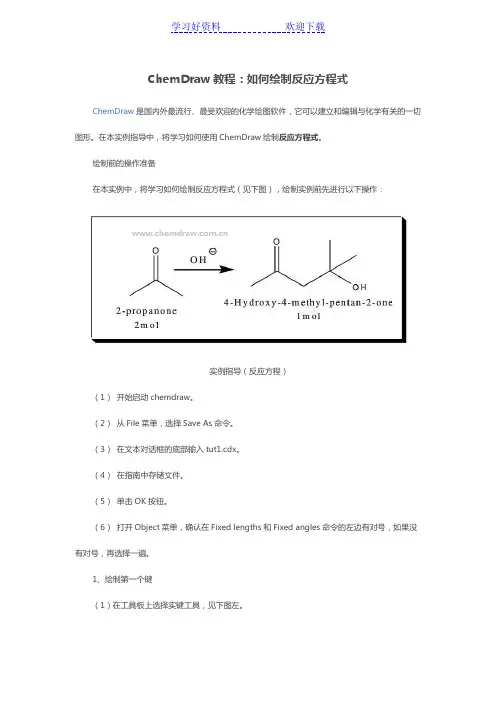

ChemDraw教程：如何绘制反应方程式

ChemDraw是国内外最流行、最受欢迎的化学绘图软件，它可以建立和编辑与化学有关的一切图形。在本实例指导中，将学习如何使用ChemDraw绘制反应方程式。

绘制前的操作准备

在本实例中，将学习如何绘制反应方程式（见下图），绘制实例前先进行以下操作：

实例指导（反应方程）

（1） 开始启动chemdraw。

（2） 从File菜单，选择Save As命令。

（3） 在文本对话框的底部输入tut1.cdx。

（4） 在指南中存储文件。

（5） 单击OK按钮。

（6） 打开Object菜单，确认在Fixed lengths和Fixed angles命令的左边有对号，如果没有对号，再选择一遍。

1、绘制第一个键

（1）在工具板上选择实键工具，见下图左。 学习好资料 欢迎下载

（2）把鼠标(当选中单键工具时，鼠标在屏幕上显示为十字形)放在文件窗口的任意合适的位置(定位)，同时单击鼠标，见下图中。

（3）向右上角拖动鼠标，见下图右。

（4） 当放开鼠标时，键与X轴成30度角，伸展的键长为固定键长。见文件窗口左下角的【信息区域】框。

【注意】当利用键工具绘制化学结构时，总是要建立结构的第一个键，如下图所示。不能用键工具单击出结构来，如果用环工具，可用单击开始第一个结构。

绘制第一个键

2、加一个键

（1）用鼠标指向键右面的原子(放在点位)，见下图左。

（2）单击原子加一个键，见下图右。形成的键与第一个键成120度角。

加一个键

3、加第二个键 学习好资料 欢迎下载

（1）用鼠标指向C2原子（加键的位置就是C2）。

（2）单击原子加一个键。

4、建立一个双键

（1）用鼠标指向C2并按下鼠标。

（2）选中鼠标沿单键从C2移动到C4，然后放开鼠标，即可建立一个双键。

如何使用ChemDraw旋转化学符号

ChemDraw软件是一款全球领先的化学绘图工具，能够绘制各种复杂的结构方程式和化学图形，在基础化学、有机化学和分析化学等领域得到广泛应用。本教程将以ChemDraw旋转化学符号为例向大家讲解ChemDraw绘制化学符号的使用技巧。

旋转是编辑化学符号中比较常用的一种。旋转一个化学符号的方法如下：

（1）选择某【化学符号】工具。

（2）选中Shift键并用鼠标指向该化学符号，此时该化学符号将处于被选状态（符号反白），见下图。

选择化学符号工具

（3）按下鼠标旋转该化学符号即可。

旋转该化学符号

温馨提示：

（1）旋转符号时，是以最开始画的一端为中心旋转的，见上图。符号的一端和X轴形成的角度显示在信息区中。

（2）电荷和自由基符号不能被旋转。 （3）也可以用选择工具按动选择框右上角的旋转柄来旋转任何符号。用选择工具按动选择旋转的符号时整体旋转。

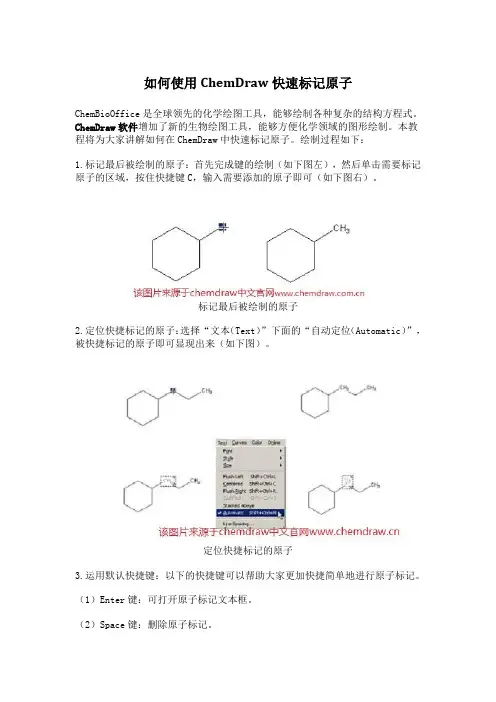

如何使用ChemDraw快速标记原子

ChemBioOffice是全球领先的化学绘图工具，能够绘制各种复杂的结构方程式。ChemDraw软件增加了新的生物绘图工具，能够方便化学领域的图形绘制。本教程将为大家讲解如何在ChemDraw中快速标记原子。绘制过程如下：

1.标记最后被绘制的原子：首先完成键的绘制（如下图左），然后单击需要标记原子的区域，按住快捷键C，输入需要添加的原子即可（如下图右）。

标记最后被绘制的原子

2.定位快捷标记的原子：选择“文本（Text）”下面的“自动定位（Automatic）”，被快捷标记的原子即可显现出来（如下图）。

定位快捷标记的原子

3.运用默认快捷键：以下的快捷键可以帮助大家更加快捷简单地进行原子标记。

（1）Enter键：可打开原子标记文本框。

（2）Space键：删除原子标记。 （3）/键：当指向定位原子时，显示原子属性对话框。

（4）=键：显示列举俗名对话框。

（5）.键：增加一个连接点。

通过上述教程，大家可以了解ChemDraw在金属材料领域的应用。
