IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】 《机械设计基础》答案

一 、填空（每空1分，共20分）

1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为 范成法和 仿形法。

5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为 双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断 。

二、单项选择题（每个选项分，共20分）

（ ）1、一对齿轮啮合时 , 两齿轮的 C 始终相切。

(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆

（ ）2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。

(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承 （ ）3、四杆机构处于死点时，其传动角γ为A 。

（A）0°? （B）90°? （C）γ>90°? （D）0°

（ ）4、一个齿轮上的圆有 B 。

（A）齿顶圆和齿根圆 （B）齿顶圆，分度圆，基圆和齿根圆

（C）齿顶圆，分度圆，基圆，节圆，齿根圆 （D）分度圆，基圆和齿根圆

（ ）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

（A）oab

（B）bc

（C）cd

（D）de

（ ）6、力是具有大小和方向的物理量，所以力是 d 。

（A）刚体 （B）数量 （C）变形体 （D）矢量

机械设计基础黄秀琴第五章答案

1.当机构自由度大于0吋，机构就具有确定的运动。

A:对

B:错

答案：【对】

2.在螺纹连接中.为了增强连接处的刚性和自锁性能,需要拧紧螺母。

A:对

B:错

答案：【错】

3.螺栓公称直径就是螺栓的最大直径。

A:对

B:错

答案：【错】

4.对中性差的楔键连接只适用于低速传动。

A:对

B:错 答案：【错】

5.若平键连接挤压强度不够，可适当增大键高和轮毂槽深来补偿。

A:对

B:错

答案：【对】

6.齿式联轴器对连接的两轴对中性有严格要求。（ ）

A:对

B:错

答案：【错】

7.十字滑块联轴器会对轴与轴承产生附加载荷。（ ）

A:对

B:错

答案：【错】

8.阶梯轴便于安装和拆卸轴上零件。

A:对

B:错 答案：【错】

9.计算得到的轴颈尺寸必须按标准系列圆整。

A:对

B:错

答案：【错】

10.轴上零件轴向定位的目的是防止轴上零件在轴向力的作用下沿轴向窜动。

A:对

B:错

答案：【错】

11.推力滚动轴承能够同时承受径向载荷和轴向载荷。

A:对

B:错

答案：【错】

12.载荷大而受冲击时，宜采用滚子轴承。

A:对 B:错

答案：【错】

13.为了保证轮毂在阶梯轴上的轴向固定可靠，轴头的长度必须大于轮毂的长度。

A:对

B:错

答案：【对】

14.带速越高,带的离心力越大，越不利于传动。

A:对

B:错

答案：【错】

15.一般对连续工作的闭式蜗杆传动必须进行热平衡计算。

A:对

B:错

答案：【错】

16.斜齿轮传动的平稳性和同时多加啮合的齿数比直齿轮高,所以斜齿轮多用于高速传动。 A:对

B:错

答案：【错】

17.单个齿轮既有分度圆,又有节圆。

A:对

B:错

答案：【对】

18.旧自行车的后链轮（小链轮）比前链轮（大链轮）容易脱链。

A:对

B:错

答案：【错】

19.在曲柄滑块机构中，当取滑块为原动件时，（ ）死点位置。

A:有三个

B:有两个

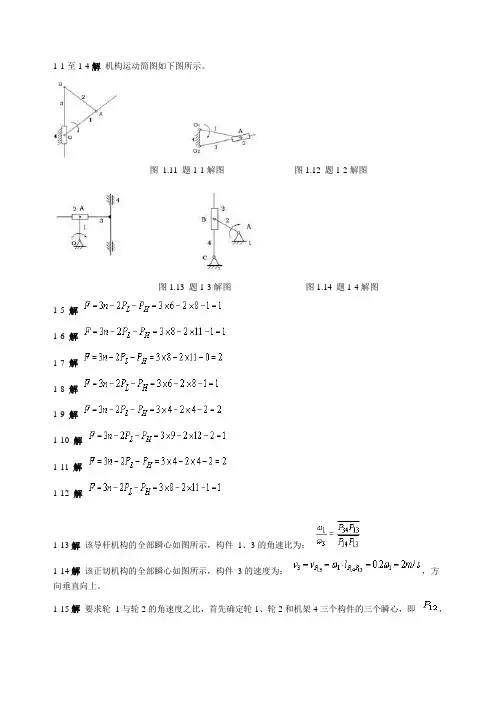

1-1至1-4解 机构运动简图如下图所示。

图 1.11 题1-1解图 图1.12 题1-2解图

图1.13 题1-3解图 图1.14 题1-4解图

1-5 解

1-6 解

1-7 解

1-8 解

1-9 解

1-10 解

1-11 解

1-12 解

1-13解 该导杆机构的全部瞬心如图所示，构件 1、3的角速比为：

1-14解 该正切机构的全部瞬心如图所示，构件 3的速度为： ，方

向垂直向上。

1-15解 要求轮 1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即 ， 和 ，如图所示。则： ，轮2与轮1的转向相反。

1-16解 （ 1）图a中的构件组合的自由度为：

自由度为零，为一刚性桁架，所以构件之间不能产生相对运

动。

（ 2）图b中的 CD 杆是虚约束，去掉与否不影响机构的运动。故图 b中机构的自由度为：

所以构件之间能产生相对运动。

题 2-1答 : a ） ，且最短杆为机架，因此是双曲柄机构。

b ） ，且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ） ，不满足杆长条件，因此是双摇杆机构。

d ） ，且最短杆的对边为机架，因此是双摇杆机构。

题 2-2解 : 要想成为转动导杆机构，则要求 与 均为周转副。

（ 1 ）当 为周转副时，要求 能通过两次与机架共线的位置。 见图 2-15 中位置 和

。

在 中，直角边小于斜边，故有： （极限情况取等号）；

在 中，直角边小于斜边，故有： （极限情况取等号）。

综合这二者，要求 即可。

（ 2 ）当 为周转副时，要求 能通过两次与机架共线的位置。 见图 2-15 中位置 和

。

在位置 时，从线段 来看，要能绕过 点要求： （极限情况取等号）；

在位置 时，因为导杆 是无限长的，故没有过多条件限制。

第五次阶段性作业

轴和轴承

一、 填空题

1、按轴的承载情况不同，可以分为转轴、___心轴_____、___传动轴______。

2、滚动轴承代号“6215”的含义是"6"表示是普通深沟球轴承,"2"是宽度系列,"15"是内径代号。

3、在工作中同时承受 弯矩 和 转矩 两种作用，本身又转动的轴，叫转轴。

4、轴上安装零件有确定的位置，所以要对轴上的零件进行___轴向___固定和____周向____固定。

5、对于安装有斜齿圆柱齿轮的传动轴，最好选用____向心推力____滚动轴承支承此轴；对于安装直

齿圆柱齿轮的传动轴，最好选用____向心____滚动轴承支承此轴。 6、在轴的初步计算中，轴的直径是按__扭转强度__来初步确定的。

7、滚动轴承的额定动载荷是指____基本额定寿命___。

8、代号为7211C的角接触球轴承，内径为 55 毫米。 9、在滚动轴承组合设计中，两端固定的方法，适用于温度 变化不大 的轴。

10、轴向固定滚动轴承时，轴肩的高度应 小于 滚动轴承内圈的厚度，以便拆卸轴承。

二、 判断题：

1、在相同工作条件的同类型滚动轴承，通常尺寸越大，其寿命越长。 （ √ ）

2、只有轴头上才有键槽。 （ × ）

3、工作中转动的轴称为转轴。 （ × ）

4、滚动轴承中公称接触角越大，轴承承受轴向载荷的能力越小。 （ × ）

5、滚动轴承寿命计算公式中寿命指数对球轴承为31。 （ × ）

6、滚动轴承的外圈与轴承孔的配合应采用基孔制。 （ × ）

三、 选择题：

1、深沟球轴承可以承受 ③ 的载荷；

①径向载荷、少量双向轴向载荷； ②径向载荷；

③轴向载荷； ④径向载荷、少量单向轴向载荷；

2、深沟球轴承：轻型、内径17毫米、4级精度，它的代号是 ④ 。

①6206；②31303；③7312C；④6203/P4

3、为了提高轴的刚度，一般采用的措施是 ③ 。

①采用合金钢；②表面强化处理；③增大轴的直径；④降低应力集中 4、轴肩的用途是 ④ 。
