激光位移传感器原理

cmos激光位移传感器原理

CMOS激光位移传感器是一种高精度、高灵敏度的传感器，广泛应用于工业自动化、机械制造和精密测量等领域。其原理主要包括激光干涉、光电探测和计算机信号处理等方面。下面我们分步骤介绍一下CMOS激光位移传感器的原理。

第一步，激光干涉。 CMOS激光位移传感器利用激光干涉测量被测物体表面的位移量。当激光入射到被测物体表面时，会形成一束反射光线和一束散射光线。这两束光线通过反射器之后再次汇聚在一起，形成干涉图案。这个图案的形状和颜色受到物体表面形貌的影响，因此，当物体位移时，也会影响到干涉图案的形状，从而产生位移量。

第二步，光电探测。激光干涉产生的信号需要得到适当的放大和处理才能用于测量。传感器中采用了光电探测器来将干涉信号转换为电信号。光电探测器与激光干涉器之间通过光纤连接，在信号处理前对信号进行放大、滤波和放置等处理。

第三步，计算机信号处理。 CMOS激光位移传感器采用计算机信号处理来实现高精度测量。数码信号处理器,如DSP和FPGA,等可被引入到传感器系统的设计当中， 以有效地处理干涉信号。数据采集和处理能够在传感器内部完成，实现数字量的输出，也能够通过接口传输至计算机等其他设备上进行进一步的处理。

总体而言，CMOS激光位移传感器的实现基于激光干涉、光电检测和数码信号处理技术。通过这些技术的结合,传感器可以实现高精度和高灵敏度的位移测量，确保在工业、制造和测量诸多领域中能够实现高效的精度定量化测量。

文章标题：深度探讨激光位移传感器三角法位移测量原理

激光位移传感器是一种常用的高精度位移测量设备，其原理基于三角法。在工业生产和科学研究中，激光位移传感器被广泛应用于各种需要精密测量的领域，如机械加工、材料测试、建筑工程等。本文将从深度和广度的角度对激光位移传感器三角法位移测量原理进行全面探讨，旨在帮助读者全面理解和掌握这一重要原理。

一、激光位移传感器的工作原理

激光位移传感器是通过激光束测量目标物体表面到传感器本体的距离，从而实现对目标物体位移的测量。激光位移传感器内部包含激光器、接收器和信号处理器等关键部件，其工作原理基于激光的反射和回波时间的测量。激光位移传感器能够实现高精度的位移测量，其原理基于三角法。

二、激光位移传感器三角法位移测量原理的流程讲解

2.1 发射激光束

当激光位移传感器开始工作时，激光器内的激光束被发射出去，同时记录下发射的时间t1。

2.2 激光束照射目标物体

激光束照射到目标物体表面后，被反射回激光位移传感器，同时记录下接收的时间t2。

2.3 计算激光束的传播时间

利用激光发射和接收的时间差Δt=t2-t1，结合光速c，可以计算出激光束的传播时间。根据传播时间和光速的关系，可以得到激光束从传感器到目标物体表面再返回传感器的距离。

2.4 计算目标物体的位移

通过测量激光束的传播时间和目标物体的距离，可以计算出目标物体的位移。激光位移传感器利用三角法原理，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。

三、总结回顾

激光位移传感器的三角法位移测量原理是基于激光的反射和回波时间的测量，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。这一原理在工业生产和科学研究中具有重要的应用价值，对于提高生产效率和实现精密测量起着至关重要的作用。对激光位移传感器三角法位移测量原理进行深入的了解和掌握，对于工程技术人员和科研人员来说是至关重要的。

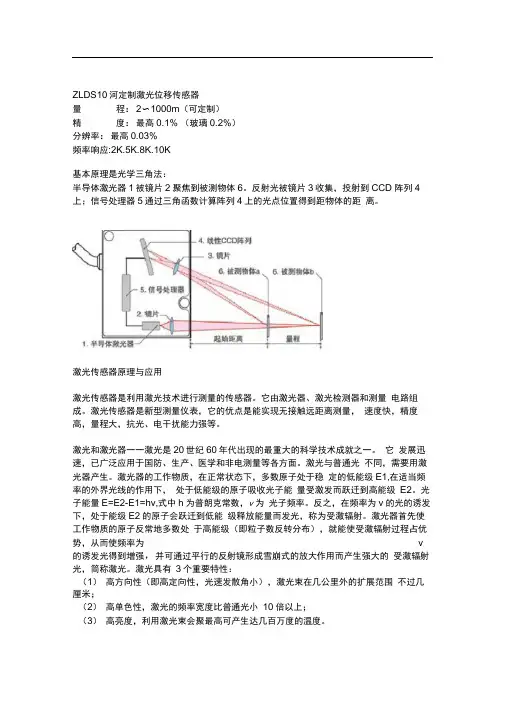

ZLDS10河定制激光位移传感器

量 程：2〜1000m（可定制）

精 度：最高0.1% （玻璃0.2%）

分辨率：最高0.03%

频率响应:2K.5K.8K.10K

基本原理是光学三角法：

半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集，投射到CCD 阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距 离。

激光传感器原理与应用

激光传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量 电路组成。激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量， 速度快，精度高，量程大，抗光、电干扰能力强等。

激光和激光器一一激光是20世纪60年代出现的最重大的科学技术成就之一。 它 发展迅速，已广泛应用于国防、生产、医学和非电测量等各方面。激光与普通光 不同，需要用激光器产生。激光器的工作物质，在正常状态下，多数原子处于稳 定的低能级E1,在适当频率的外界光线的作用下， 处于低能级的原子吸收光子能 量受激发而跃迁到高能级 E2。光子能量E=E2-E1=hv,式中h为普朗克常数，v为 光子频率。反之，在频率为v的光的诱发下，处于能级E2的原子会跃迁到低能 级释放能量而发光，称为受激辐射。激光器首先使工作物质的原子反常地多数处 于高能级（即粒子数反转分布），就能使受激辐射过程占优势，从而使频率为 v

的诱发光得到增强，并可通过平行的反射镜形成雪崩式的放大作用而产生强大的 受激辐射光，简称激光。激光具有 3个重要特性：

（1） 高方向性（即高定向性，光速发散角小），激光束在几公里外的扩展范围 不过几厘米；

（2） 高单色性，激光的频率宽度比普通光小 10倍以上；

（3） 高亮度，利用激光束会聚最高可产生达几百万度的温度。

激光器按工作物质可分为4种：

（1） 固体激光器：它的工作物质是固体。常用的有红宝石激光器、掺钕的钇铝 石榴石激光器（即YAG激光器）和钕玻璃激光器等。它们的结构大致相同，特点 是小而坚固、功率高，钕玻璃激光器是目前脉冲输出功率最高的器件， 已达到数 十兆瓦。

激光位移传感器的工作原理

激光位移传感器是一种使用激光技术测量物体位移的传感器。其工作原理基于光的干涉原理和三角测量原理。

激光位移传感器一般由激光发射器和接收器组成。激光发射器发出一束激光，激光束被物体反射后经过光学透镜汇聚到接收器上。接收器接收到的激光信号被转换为电信号，并通过电路处理得到位移信息。

在测量中，激光束照射在被测物体上的某一点上。被测物体表面上的点作为光的反射面，反射回来的光会与发射的光发生干涉。干涉产生的光程差与物体与传感器的距离成正比。通过测量这个光程差的变化，可以求得物体与传感器之间的距离变化，即位移。

具体测量时，利用三角函数的关系，将物体与传感器之间的距离变化转化为光程差的变化。通过测量光程差的变化，再经过一系列的信号处理，可以得到物体的位移信息。

激光位移传感器的工作原理可以用来测量微小的位移，具有高精度、高灵敏度、非接触和快速响应等特点。在许多工业和科学领域，激光位移传感器都被广泛地应用于位移测量、振动分析、材料力学测试等。
