各型号汽车起重机尺寸参数表

各型号汽车起重机尺寸参数表

尺寸参数 单位 QY8B.5

整机全长 mm 9450

整机全宽 mm 2400

整机全高 mm 3180

重量参数

行驶状态整机质量 kg 10490

前轴轴荷 kg 2800

后轴轴荷 kg 7690

发动机型号 XZJ5103JQZ8D89(国Ⅲ)

发动机额定功率 kW/(r/min) 105/2500

发动机额定扭矩 N.m/(r/min) 500/1600

行驶参数

最高行驶速度 km/h 75

最小转弯直径 mm 16000

最小离地间隙 mm 260

接近角 ° 29

离去角 ° 11

最大爬坡能力 % 28

百公里油耗 L 25.5

主要性能参数

最大额定总起重量 t 8

最小额定幅度 m 3

转台尾部回转半径 m 2.254

最大起重力矩 KN.m 245

基本臂 m 8.2

最长主臂 m 19

最长主臂＋副臂 m 25.3

支腿纵向距离 m 3.825

支腿横向距离 m 4.18 工作速度参数

起重臂变幅时间 s 28

起重臂全伸时间 s 31

最大回转速度 r/min 2.8

主起升机构单泵/双泵合流（单绳） m/min 53/110

尺寸参数 单位 QY12B.5

整机全长 mm 10200

整机全宽 mm 2500

整机全高 mm 3200

重量参数

行驶状态整机质量 kg 16000

前轴轴荷 kg 6000

后轴轴荷 kg 10000

动力参数

发动机型号 6C215、WD415.21、SC8DK230Q3

发动机额定功率 kW/(r/min) 158/2200、155/2200、170/2200

790/1400、820/1400、830/1400 发动机额定扭矩 N.m/(r/min)

最高行驶速度 km/h 68、75

最小转弯直径 mm 18000

最小离地间隙 mm 260

接近角 ° 21

离去角 ° 10

最大爬坡能力 % ≥26、≥28

百公里油耗 L 30、40

主要性能参数

最大额定总起重量 t 12

最小额定幅度 m 3

转台尾部回转半径 m 2.6

最大起重力矩 kN.m 428

基本臂 m 9.3

最长主臂 m 23 最长主臂＋副臂 m 29.4

支腿纵向距离 m 4.1

支腿横向距离 m 4.9

工作速度参数

起重臂变幅时间 s 50

起重臂全伸时间 s 75

最大回转速度 r/min 2.6

主起升机构满载/空载（单绳） m/min 110

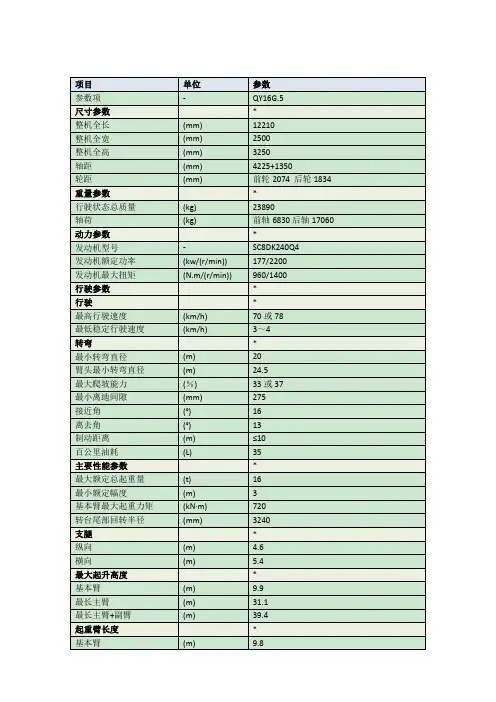

尺寸参数 单位 QY16B.5

整机全长（thewholelengthformobilecrane） mm 12110

整机全宽（thewidthformobilecrane） mm 2500

整机全高（theheightformobilecrane） mm 3250

重量参数

行驶状态整机质量（theweightofcrane） kg 24000

前轴轴荷 kg 6400

后轴轴荷 kg 17600

发动机型号 WD415.21SC8DK230Q3

发动机额定功率 kW/(r/min) 155/2200、170/2200

发动机额定扭矩 N.m/(r/min) 820/1400830/1400

最高行驶速度 km/h 75

最小转弯直径 mm 20000

最小离地间隙 mm 270

接近角 ° 21

离去角 ° 10

最大爬坡能力 % 24

百公里油耗 L ≤35

主要性能参数

最大额定总起重量 t 16

最小额定幅度 m 3

转台尾部回转半径 m 3.14

最大起重力矩 KN.m 720

基本臂 m 9.9 最长主臂 m 31.1

最长主臂＋副臂 m 39.4

支腿纵向距离 m 4.6

支腿横向距离 m 5.4

工作速度参数

起重臂变幅时间 s 60

起重臂全伸时间 s 95

最大回转速度 r/min 2.5

主起升机构满载/空载（单绳） m/min 54/100

副起升机构满载/空载（单绳） m/min 54/100

尺寸参数 Unit QY16C

整机全长 mm 11990

整机全宽 mm 2500

整机全高 mm 3350

重量参数

行驶状态整机质量 kg 22900

前轴轴荷 kg 5240

后轴轴荷 kg 17660

发动机型号 上柴SC8DK230Q3(国Ⅲ)

发动机额定功率 kW/(r/min) 170/2200

发动机额定扭矩 N.m/(r/min) 830/1400

最高行驶速度 km/h 70

最小转弯直径 mm 20000

最小离地间隙 mm 270

接近角 ° 21

离去角 ° 10

最大爬坡能力 % 24

百公里油耗 L ~35

主要性能参数

最大额定总起重量 t 16

最小额定幅度 m 3

转台尾部回转半径 m 3.12

最大起重力矩 KN.m 738 基本臂 m 9.9

最长主臂 m 23.6

最长主臂＋副臂 m 30.6

支腿纵向距离 m 4.6

支腿横向距离 m 5.4

工作速度参数

起重臂变幅时间 s 60

起重臂全伸时间 s 75

最大回转速度 r/min ≥2.5

主起升机构满载/空载（单绳） m/min 54/100

副起升机构满载/空载（单绳） m/min 54/100

尺寸参数 单位 QY20B.5

整体全长 mm 12400

整机全宽 mm 2500

整机全高 mm 3300

重量参数

行驶状态整机质量 kg 26020

前轴轴荷 kg 6900

后轴轴荷 kg 19120

动力参数

发动机型号 ?SC8DK260Q3、WD615.327

发动机额定功率 kW/(r/min) 192/2200????198/2200

发动机额定扭矩 N.m/(r/min) ?1100/1400????1150/1400

最高行驶速度 km/h 75

最小转弯直径 m 20

最小离地间隙 mm 270

接近角 ° 21

离去角 ° 11

最大爬坡能力 % 35

百公里油耗 L ≈35

主要性能参数

最大额定总起重量 t 20 最小额定幅度 mm 3000

转台尾部回转半径 m 3.385

最大起重力矩 kN.m 860

基本臂 m 10.06

最长主臂 m 32.76

最长主臂+副臂 m 42.12

支腿纵向距离 m 4.97

支腿横向距离 m 5.4

起重臂变幅时间 s 75

起重臂全伸时间 s 95

最大回转速度 r/min 3

主起升机构最大速度(单绳) m/min 100

副起升机构最大速度(单绳) m/min 100

尺寸参数 Unit QY20G

整体全长 mm 12000

整机全宽 mm 2500

整机全高 mm 3300

行驶状态整机质量 kg 26020

前轴轴荷 kg 7000

后轴轴荷 kg 19020

发动机型号

发动机额定功率 kW/(r/min)

发动机额定扭矩 N.m/(r/min)

行驶参数

最高行驶速度 km/h 75

最小转弯直径 m 20

最小离地间隙 mm 270

接近角 ° 16

离去角 ° 13

最大爬坡能力 % 35

百公里油耗 L ~35 主要性能参数

最大额定总起重量 t 20

最小额定幅度 mm 3000

转台尾部回转半径 m 3.38

最大起重力矩 kN.m 833

基本臂 m 10.1

最长主臂 m 31.6

最长主臂+副臂 m 39.9

支腿纵向距离 m 4.9

支腿横向距离 m 5.4

工作速度参数

起重臂变幅时间 s 75

起重臂全伸时间 s 95

最大回转速度 r/min 3

主起升机构最大速度(单绳) m/min 100

副起升机构最大速度(单绳) m/min 100

尺寸参数 Unit QY20G.5

整体全长 mm 12400

整机全宽 mm 2500

整机全高 mm 3320

行驶状态整机质量 kg 26020

前轴轴荷 kg 6900

后轴轴荷 kg 19120

发动机型号 ?SC8DK260Q3?WD615.327

发动机额定功率 kW/(r/min) 192/2200???198/2200

发动机额定扭矩 N.m/(r/min) ?1100/1400?????1150/1400

行驶参数

最高行驶速度 km/h 75

最小转弯直径 m 20

最小离地间隙 mm 275

接近角 ° 16

离去角 ° 13

最大爬坡能力 % 24
