协议栈是什么

5.1.1 参考信息

1. Iub接口协议结构

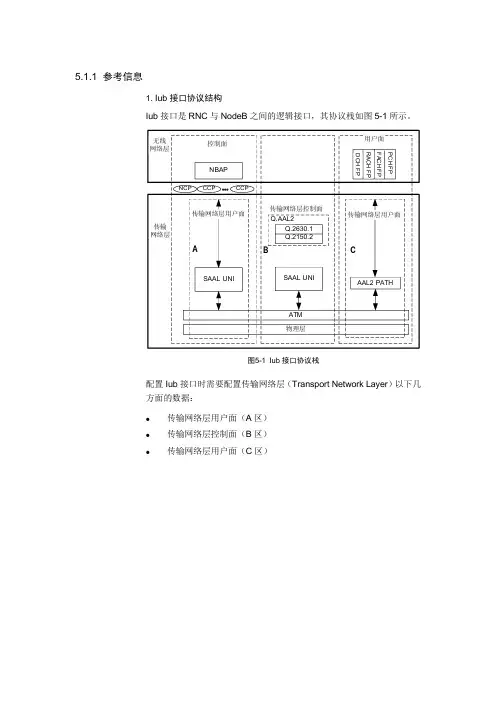

Iub接口是RNC与NodeB之间的逻辑接口，其协议栈如图5-1所示。

物理层ATMSAAL UNISAAL UNIAAL2 PATHNBAPNCP无线网络层传输网络层传输网络层控制面控制面用户面PCH FPFACH FPRACH FPDCH FPCCPCCPABCQ.2630.1Q.2150.2Q.AAL2传输网络层用户面传输网络层用户面

图5-1 Iub接口协议栈

配置Iub接口时需要配置传输网络层（Transport Network Layer）以下几方面的数据：

 传输网络层用户面（A区）

 传输网络层控制面（B区）

 传输网络层用户面（C区）

5.1.2 参考信息

1. Iu-CS接口协议结构 SCCP信令连接控制部分

Iu-CS接口是RNC与MSC之间的逻辑接口，其协议栈如图5-2所示。

物理层ATMSAAL NNIRANAPIu UP无线网络层传输网络层传输网络层控制面控制面用户面AB传输网络层用户面MTP3-bSCCPAAL2 PATH传输网络层用户面CSAAL NNIMTP3-bQ.2630.1Q.2150.1Q.AAL2

图5-2 Iu-CS接口协议栈

配置Iu-CS接口时需要配置传输网络层以下几方面的数据：

 传输网络层用户面（A区）

 传输网络层控制面（B区）

 传输网络层用户面（C区）

5.1.3 参考信息

1. Iu-PS接口协议结构

Iu-PS接口是RNC与SGSN之间的逻辑接口，其协议栈如图5-3所示。

物理层ATMSAAL NNIRANAPIu UP无线网络层传输网络层传输网络层控制面控制面用户面AB传输网络层用户面MTP3-bSCCPAAL5传输网络层用户面物理层ATMIPUDPGTP-UC

图5-3 Iu-PS接口协议栈

配置Iu-PS接口时需要配置传输网络层以下几方面的数据：

 传输网络层用户面（A区）

Iub接口协议结构

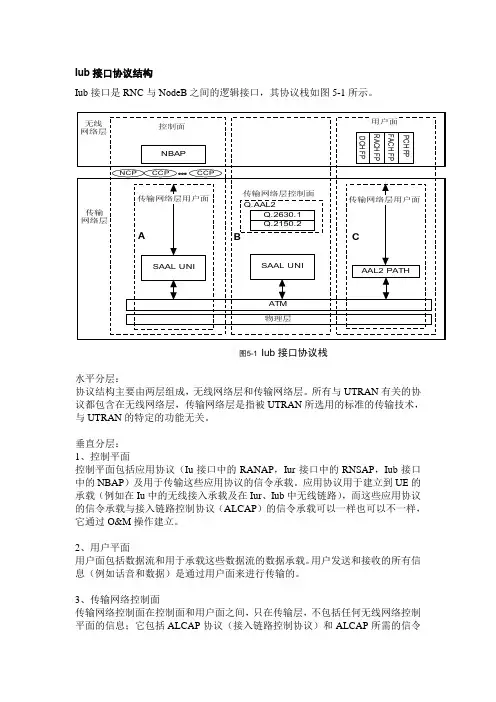

Iub接口是RNC与NodeB之间的逻辑接口，其协议栈如图5-1所示。

物理层ATMSAAL UNISAAL UNIAAL2 PATHNBAPNCP无线网络层传输网络层传输网络层控制面控制面用户面PCH FPFACH FPRACH FPDCH FPCCPCCPABCQ.2630.1Q.2150.2Q.AAL2传输网络层用户面传输网络层用户面

图5-1 Iub接口协议栈

水平分层：

协议结构主要由两层组成，无线网络层和传输网络层。所有与UTRAN有关的协议都包含在无线网络层，传输网络层是指被UTRAN所选用的标准的传输技术，与UTRAN的特定的功能无关。

垂直分层：

1、控制平面

控制平面包括应用协议（Iu接口中的RANAP，Iur接口中的RNSAP，Iub接口中的NBAP）及用于传输这些应用协议的信令承载。应用协议用于建立到UE的承载（例如在Iu中的无线接入承载及在Iur、Iub中无线链路），而这些应用协议的信令承载与接入链路控制协议（ALCAP）的信令承载可以一样也可以不一样，它通过O&M操作建立。

2、用户平面

用户面包括数据流和用于承载这些数据流的数据承载。用户发送和接收的所有信息（例如话音和数据）是通过用户面来进行传输的。

3、传输网络控制面

传输网络控制面在控制面和用户面之间，只在传输层，不包括任何无线网络控制平面的信息；它包括ALCAP协议（接入链路控制协议）和ALCAP所需的信令承载。ALCAP建立用于用户面的传输承载。引入传输网络控制面，使得在无线网络层控制面的应用协议的完成与用户面的数据承载所选用的技术无关。

在传输网络中，用户面中数据面的传输承载是这样建立的：在控制面里的应用协议先进行信令处理，这一信令处理通过ALCAP协议触发数据面的数据承载的建立。并非所有类型的数据承载的建立都需通过ALCAP协议。如果没有ALCAP协议的信令处理，就无需传输网络控制面，而应用预先设置好的数据承载。ALCAP的信令承载与应用协议的信令承载可以一样也可以不一样。ALCAP的信令承载通常是通过O&M操作建立的。

第1章

1. 简述通信系统的基本组成，以及各个组成部分的作用。

2. 什么是现代通信网？其构成要素包括哪些？其基本功能是什么？

3. 通信网引入分层的好处是什么？

4. 将OSI模型进行简化的话，通信网的网络结构从垂直分层观点可以分为哪几层？每层的作用是什么？

5. 从水平分层观点来看，网络结构可以分为哪几部分？

6. 按信息类型分类，通信网业务包括哪几类？按网络提供业务的方式，通信网业务包括哪几类？

7. 通信网的基本组网结构有哪些？各自优缺点是什么？

8. 一般通信网的质量要求可以通过哪几个方面进行衡量？影响接通的任意性和快速性的因素有哪些？

9. 电话通信网的质量要求有哪些？各自指标是什么？

10. 现代通信网的发展趋势体现在哪几点？

11. 简述三网融合的概念及其技术基础。

第2章

1. 简述传送与传输、传送网与传输网的区别。

2. 传输网对传输技术的要求有哪些？

3. 传输信道由哪三部分构成？

4. 传输媒质分为哪两大类？有线传输媒质主要有哪些？无线通信系统大致上分为哪两类？

5. 简述信道复用的原理，并说明信道复用主要有哪三种方法。

6. FDM的原理及优缺点是什么？

7. 简述TDM的原理、优缺点及其分类。

8. 解释同步时分复用中的“位置化信道”的概念，并解释在异步时分复用中需要用标识码来识别信道的原因。

9. 简述传输系统的概念及其组成，传输节点设备主要有哪些？

10. 有线传输链路分为哪三类？时分数字传输链路有哪两种典型的传输技术？

11. 传输方式有哪三种？分别简述其传输特点。

12. 全工方式有哪两种？

13. 在通信网的传输中需要传输控制的原因是什么？如何分类？

14. 用户接入网络主要有哪两种方式？动态分配接入方式有哪两类？

15. 根据网络中是否有交换节点，可把网络分为哪两类？

16. 简述交换节点的功能。 17. 简述交换技术的分类。

18. 简述电路交换的特点、通信过程及其适用场合。

DICOM标准的组成

DICOM标准由一组文档组成，现今的版本就包括了13个发行部分。每一个DICOM文档通过标题和标准编码来识别，看上去的样子就像这样“PS 3.X-YYYY”，其中„X”就是常说的标号，“YYYY”是发行的年份。举例来说，DICOM 标准第二部分的标题是“顺应性”文件标号是PS3.2-1996. 在正式场合，年份经常被省略。

DICOM通讯

DICOM标准的核心就是设置了一套统一的易于理解的数字影像通讯规则。在本文中，“通讯”是指系统中信息的交换。这个动作听上去很简单实际上，通讯就是我们日常生活中的一部分。然而，我们之所以能够良好的沟通是因为我们遵循了一套良好的规则。这套规则是我们在孩提时代就掌握了的。

 通讯协议

电子通讯通常被划分为不同的层次，每一个层面上完成相应的功能。这种将通讯标准划分成不同层面的模型实际上是一个国际通讯标准的一部分，此标准就是ISO-SOI（国际标准组织开发系统互联）参考模型。这个模型可以类比为一个生产加工厂的结构。在这个模型的最高层面是用户应用程序的界面（比如在一个计算机终端上用户可以通过应用程序跨越网络访问数据）。这个层面相当于工厂的决策者他们决定工厂生产什么样的产品，运输什么样的货物。在模型的最低层面是物理层，这个层面为电子通讯提供物理介质( 比如：线缆)。这个层面相当于运输部门的货车。模型中的“高层”和“低层”并不是表示不同层面的重要程度，实际上高低的区别只是因为不同层面象一个堆栈，物理层在最下面，应用层在最上面。

在最高层和最低层之间，还有其他层面负责解决类似下列问题：用什么样的字符集来显示信息；用什么样的规则在物理层上建立连接；如何处理通讯过程中出现的错误等等。这些中间层面类似于我们假象工厂中不同的职能部门，每个都承担着特定的功能（比如：零件选择、制造装配、质量控制、规划运输路线等等）。在电子通讯模型和假象工厂中发生着同样的情况，每个层面（部门）从上一个层面（部门）获得信息，按照预定功能工作，将结果输出到下一个层面（下游部门）。
