2009-2010第一学期数控专业08级AUTOCAD期中实操试题
注意事项：
1、开始考试前，在D盘建立一个以考生学号为名称的文件夹。
2、绘图前，每个文件设置相应的图层（可见轮廓用绿色，中心线用红色，尺寸标注用白色、线宽一律用默认）
3、文件绘制完成后，按题目要求命名保存在考生的文件夹里。
4、本试题为上机实操试题，满分为100分。考试时间90分钟。
第一题：认真读懂下面的图形，用比例1：1绘制，不标注尺寸，并以文件名1存档。（20分）（参考时间十分钟）
第二题：读懂下面的图形，以比例１：１绘制，标注尺寸，并以文件名２存档。（20分）（参考时间二十分钟）
第三题：认真读懂下面的图形，用比例1：1绘制，标注尺寸，并以文件名3存档（20分）（参考时间二十分钟）
第四题：认真读懂下面的图形，用比例1：1绘制，不标注尺寸，并以文件名4存档（20分）（参考时间二十分钟）
第五题：认真读懂下面的图形，用比例1：1绘制，不标注尺寸，并以文件名5存档（20分）（参考时间二十分钟）
1 AUTOCAD绘图制图操作
以CAD2007为例
一、 基本操作
一次空格=确认，上次操作后，再次空格=重复上次命令。
1、 线
（1） 直线：L_或。
（2） 多线段：pl_或。用于圈围形成闭合区域，便于两算面积，填充图案等。
（3） 构造线：。改线为无线长直线。
2、 打断、延长
（1） 打断：TR__该命令仅适用打断直线或弧线。当鼠标变成小方格时，表示可以执行。打断范围至相近相交直线位置。
（2） 延长：TR__+shift预延长直线方向必须存在与延长线相交线时方能使用，若无相交线，可临时加画一条；操作时，当鼠标变成方格时，摁住shift不放，鼠标点击预延长直线，便可实现延长。
3、 填充：。主要用于标注区域，使用不同形式、不同颜色、不同间距的网格线标注区域。左键点击，弹出对话框，选择（点击闭合线，当线由实线变为虚线后，表示选中），键入空格，跳回对话窗口，选 2 择图案 ，点击，调整图案角度和疏密程度。
4、 添加标注：，主要用于添加长度、面积、坐标、弧长、半径等。
5、 查询（测量）：，用于测量长度，面积等。
6、 缩放：。主要用于不同比例尺涂层粘贴后比例调整。
7、 合并：J_用于多条相交线合并成短线段，便于量算多条线段总长度；便于合并后形成面后面域填充。
8、 打散：X_用于多线段或块打散，便于打散后独立操作。
9、 多线段圈围：该命令为与A与R与L组合使用。以逆时针方向为例。当预圈围区域为直线和弧线组合形成的面域。起始时线键入多线段PL_命令，沿直线圈，当遇到弧线时端点时键入A_（弧命令）R_（半径命令）键入弧半径数值（如弧半径为35米，直接输入35即可），拖动鼠标至弧的另一端点点击鼠标确认（此时鼠标仍为画弧状态），若下一线段为弧线继续执行该命令；若为直线，则键入L_（直线）将弧改为直线。当顺时针方向操作时，画弧时弧的朝向会出现在相反方向，此时，待输入弧半径后，将鼠标虚放置在另一端点，键入ESC键，弧的朝向将向相反方向调整，其他同上。

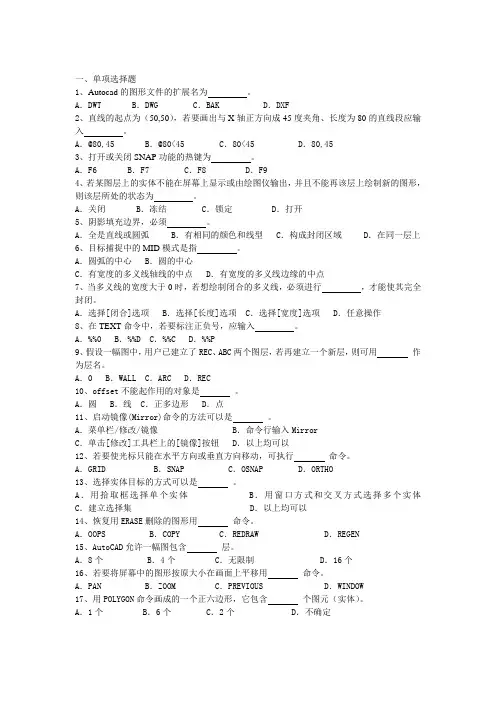

一、单项选择题
1、Autocad的图形文件的扩展名为 。
A．DWT B．DWG C．BAK D．DXF
2、直线的起点为（50,50），若要画出与X轴正方向成45度夹角、长度为80的直线段应输入 。
A．@80,45 B．@80<45 C．80<45 D．80,45
3、打开或关闭SNAP功能的热键为 。
A．F6 B．F7 C．F8 D．F9
4、若某图层上的实体不能在屏幕上显示或由绘图仪输出，并且不能再该层上绘制新的图形，则该层所处的状态为 。
A．关闭 B．冻结 C．锁定 D．打开
5、阴影填充边界，必须 。
A．全是直线或圆弧 B．有相同的颜色和线型 C．构成封闭区域 D．在同一层上
6、目标捕捉中的MID模式是指 。
A．圆弧的中心 B．圆的中心
C．有宽度的多义线轴线的中点 D．有宽度的多义线边缘的中点
7、当多义线的宽度大于0时，若想绘制闭合的多义线，必须进行 ，才能使其完全封闭。
A．选择[闭合]选项 B．选择[长度]选项 C．选择[宽度]选项 D．任意操作
8、在TEXT命令中，若要标注正负号，应输入 。
A．%%0 B．%%D C．%%C D．%%P
9、假设一幅图中，用户已建立了REC、ABC两个图层，若再建立一个新层，则可用 作为层名。
A．0 B．WALL C．ARC D．REC
10、offset不能起作用的对象是 。
A．圆 B．线 C．正多边形 D．点
11、启动镜像(Mirror)命令的方法可以是 。

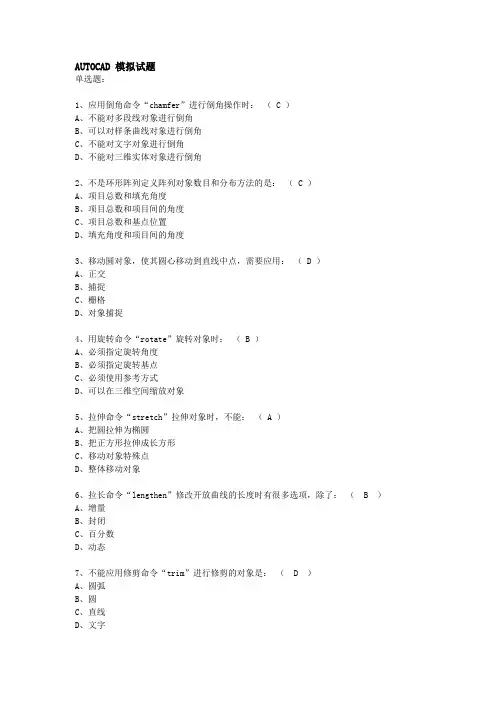

AUTOCAD 模拟试题
单选题：
1、应用倒角命令“chamfer”进行倒角操作时： （ C ）
A、不能对多段线对象进行倒角
B、可以对样条曲线对象进行倒角
C、不能对文字对象进行倒角
D、不能对三维实体对象进行倒角
2、不是环形阵列定义阵列对象数目和分布方法的是： （ C ）
A、项目总数和填充角度
B、项目总数和项目间的角度
C、项目总数和基点位置
D、填充角度和项目间的角度
3、移动圆对象，使其圆心移动到直线中点，需要应用： （ D ）
A、正交
B、捕捉
C、栅格
D、对象捕捉
4、用旋转命令“rotate”旋转对象时： （ B ）
A、必须指定旋转角度
B、必须指定旋转基点
C、必须使用参考方式
D、可以在三维空间缩放对象
5、拉伸命令“stretch”拉伸对象时，不能： （ A ）
A、把圆拉伸为椭圆
B、把正方形拉伸成长方形
C、移动对象特殊点
D、整体移动对象
6、拉长命令“lengthen”修改开放曲线的长度时有很多选项，除了： （ B ）
A、增量
B、封闭
C、百分数
D、动态
7、不能应用修剪命令“trim”进行修剪的对象是： （ D ）
A、圆弧
B、圆
C、直线
D、文字
8、AutoCAD中CAD图形标准文件后缀名为： （ D ）
A、dwg
B、dxf
C、dwt
D、dws
9、应用圆角命令“fillet”对一条多段进行圆角操作是： （ B ）
A、可以一次指定不同圆角半径
B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角
C、必须分别指定每个相交处
D、圆角半径可以任意指定
10、多次复制“copy”对象的选项为： （ A ）
A、m
B、d
C、p
D、c
11、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了： （ A ）

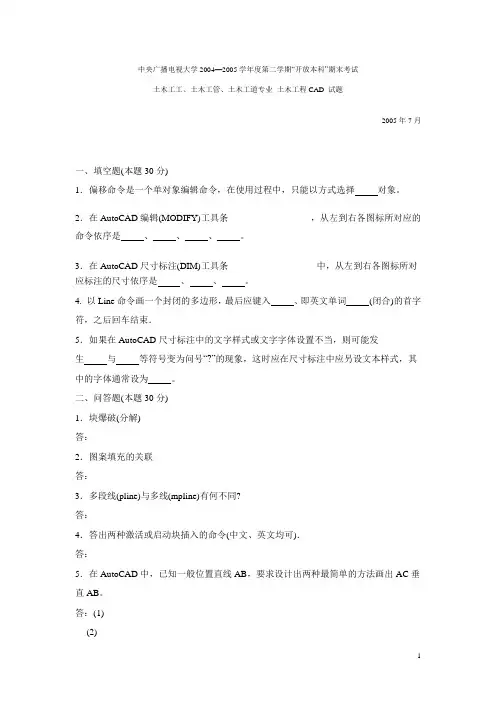

1 中央广播电视大学2004—2005学年度第二学期“开放本科”期末考试
土木工工、土木工管、土木工道专业 土木工程CAD 试题
2005年7月
一、填空题(本题30分)
1．偏移命令是一个单对象编辑命令，在使用过程中，只能以方式选择 对象。
2．在AutoCAD编辑(MODIFY)工具条，从左到右各图标所对应的命令依序是 、 、 、 。
3．在AutoCAD尺寸标注(DIM)工具条中，从左到右各图标所对应标注的尺寸依序是 、 、 。
4. 以Line命令画一个封闭的多边形，最后应键入 、即英文单词 (闭合)的首字符，之后回车结束．
5．如果在AutoCAD尺寸标注中的文字样式或文字字体设置不当，则可能发生 与 等符号变为问号“?”的现象，这时应在尺寸标注中应另设文本样式，其中的字体通常设为 。
二、问答题(本题30分)
1．块爆破(分解)
答：
2．图案填充的关联
答：
3．多段线(pline)与多线(mpline)有何不同?
答：
4．答出两种激活或启动块插入的命令(中文、英文均可)．
答：
5．在AutoCAD中，已知一般位置直线AB，要求设计出两种最简单的方法画出AC垂直AB。
答：(1)
(2) 2 三、选择题(本题20分)
1．在AutoCAD中P画出图形“·”的命令是( )
A．point B．donut
C. hatch D．solid
2．在AutoCAD中被锁死的层上( )
A. 不显示本层图形
B．不可修改本层图形
C. 不能增画新的图形
D．以上全不能
3．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )
