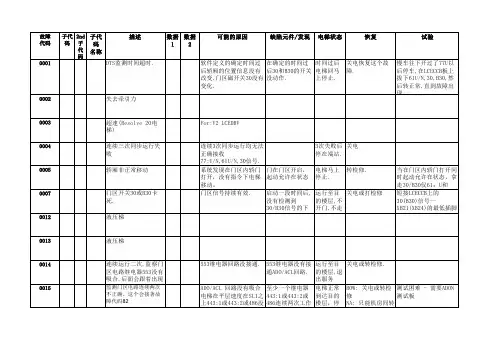

通力电梯故障代码
代码 描述 原因 解决方法 测试
0001 驱动时间检查失效 在经过软件中设定的时间后轿厢位置信息不 变(门区磁开关 30 壮态未变 检查电梯是否以
额定速度运行 调节磁铁和开
关
0004 连续三次找楼层失效 同步驱动后系统未收到信号(77U/N, 61U/N,30)些情况发生在三个顺序驱动上 必要时调节磁铁
及开关
0007 门区开关 30 或
B30 粘合 门区信息连续无激活壮态 调节门区磁铁
0008 Lcecpu 板上 nvram 内存失效
更换 nvram 需要重新调试
0010 井道初始化中断,内存未初始化 在初始启动时系统未收到 61U/N 和 30 检查磁铁的位置
0014 门区检查回路未释放 ADO/ACL 回路未被释放
0015 门区检查回路不工作 ADO/ACL 回路未供电
0021 安全回路断掉 安全输入回路 1 无电
安全回路起点无电
0022 驱动时井道门触点打开 安全回路输入点 3 无电 驱动时井道门打开
0023 驱动时轿门触点打开 安全回路输入点 2 无电 驱动时轿门触点打开
0025 允许启动功能失效 电梯停止后主触点开关未打开 检查主接触器开关
0026 驱动系统失效 驱动系统侦测到启动被阻止
0042 轿厢照明故障检测 轿厢照明失电
0043 热电阻过热检测 马达过热不能启动 停掉电梯
0044 关门失效 系统企图关门但未收到关门信号 检查电梯的运行情况,压力极限开 关和终端开关 0048 重开门装置时间超过一分钟 光眼或开门按钮激活超过一分钟 检查门是否被阻止
0051 起动失效 电梯不能启动
0052 上下同步开关被同时激活 两个减速开关
77U/77N 被同时启动\ 检查控制面板上和轿顶接线箱的
led
0058 无驱动超时信号 电梯不能在 100 秒内被启动
0060 V3F-16ES 拾取位号丢失 从驱动处拾取的位号丢失 重新调试驱动
通力（KONE）电梯基本设置及故障代码
仅供技术交流，请勿用于商业用途
基 本 设 置
1-1 基站 1－N
1-2 控制方式 1＝SBC单按钮 2＝DC下集选 3＝FC全集选 4＝PB按钮
1-10 开门时间 门完全打开到开始关门 单位秒 (1－60)
1-11 重开门时间 重开门后门完全打开到开始关门的时间 单位0.1秒 (1-99)
1-12 激活ADO 提前开门 0 关 1 开
1-13 强迫关门 门被阻挡一定时间后门以较大的力缓慢关闭 0 关
1 开
1-14 强迫关门限制 设置门被阻挡后开始关门的时间 单位秒
(10-60)
1-15 新内选快速关门 重开门后轿内有新内选时门快速关闭 0 关
1 开 (0.1-99秒)
1-16 光眼延时 门在关闭时光眼被阻挡后再关门时间 单位0.1秒
(0-99)
1-17 光眼正常快速关门 光眼被阻挡后,当光眼正常时门快速关闭 0 关 1 开
1-18 禁止同时开门 当有前后门时 1 A门开 2 B门开 3同时开
1-19 对开门 有无对开门 0 无 1 有
1-20 门铃 为盲人选择门铃 0 无 1 有
1-21 扩展重开门时间 0=按钮(有扩展重开门时间) 1=开关有蜂鸣器 2=开关无蜂鸣器
1-30 停梯楼层
1-31 停梯开门 0关 1A开 2B开 3AB开
1-32 停梯时间 电梯空闲多长时间启动停梯 单位秒(1-99)
1-33 停梯方式 0=关 1=单台停梯 2=群组 1-34 自动从特定层派梯 空闲时电梯离开层 0回主楼层 NN=指定楼层
1-35 自动返回特定楼层
1-40 允许反向内选 0=关 1=开
1-41 删除错误内选 当两个内选无人进出时删除内选 0=关 1=开
1-42 内选蜂鸣器 0=关 1=开

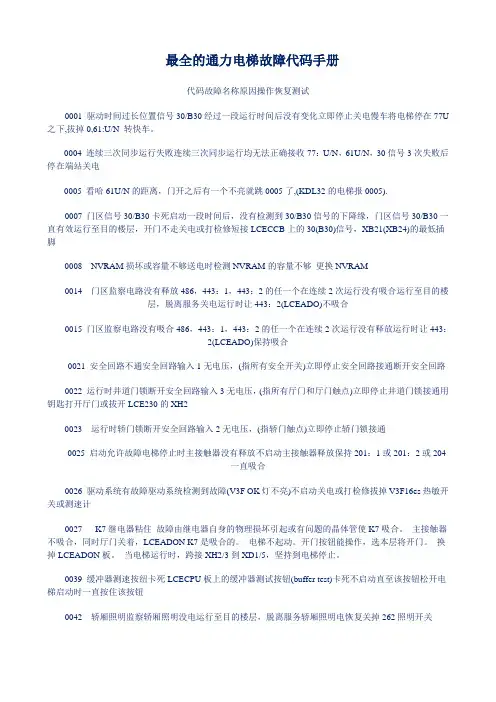

最全的通力电梯故障代码手册
代码故障名称原因操作恢复测试
0001 驱动时间过长位置信号30/B30经过一段运行时间后没有变化立即停止关电慢车将电梯停在77U之下,拔掉0,61:U/N 转快车。
0004 连续三次同步运行失败连续三次同步运行均无法正确接收77：U/N，61U/N，30信号3次失败后停在端站关电
0005 看哈61U/N的距离，门开之后有一个不亮就跳0005了,(KDL32的电梯报0005).
0007 门区信号30/B30卡死启动一段时间后，没有检测到30/B30信号的下降缘，门区信号30/B30一直有效运行至目的楼层，开门不走关电或打检修短接LCECCB上的30(B30)信号，XB21(XB24)的最低插脚
0008 NVRAM损坏或容量不够送电时检测NVRAM的容量不够 更换NVRAM
0014 门区监察电路没有释放486，443：1，443：2的任一个在连续2次运行没有吸合运行至目的楼层，脱离服务关电运行时让443：2(LCEADO)不吸合
0015 门区监察电路没有吸合486，443：1，443：2的任一个在连续2次运行没有释放运行时让443：2(LCEADO)保持吸合
0021 安全回路不通安全回路输入1无电压，(指所有安全开关)立即停止安全回路接通断开安全回路
0022 运行时井道门锁断开安全回路输入3无电压，(指所有厅门和厅门触点)立即停止井道门锁接通用钥匙打开厅门或拔开LCE230的XH2
0023 运行时轿门锁断开安全回路输入2无电压，(指轿门触点)立即停止轿门锁接通
0025 启动允许故障电梯停止时主接触器没有释放不启动主接触器释放保持201：1或201：2或204一直吸合
0026 驱动系统有故障驱动系统检测到故障(V3F OK灯不亮)不启动关电或打检修拔掉V3F16es热敏开关或测速计
0027 K7继电器粘住 故障由继电器自身的物理损坏引起或有问题的晶体管使K7吸合。 主接触器不吸合，同时厅门关着，LCEADON K7是吸合的。 电梯不起动。开门按钮能操作，选本层将开门。 换掉LCEADON板。 当电梯运行时，跨接XH2/3到XD1/5，坚持到电梯停止。
通力电梯故障代码大全
可能原因在软件定义的时间内，轿厢位置没有改变 电梯速度高出额定速度110%。在RDF或检修状态下速度大于0.66m/s 在同步运行后,系统没有发现77:U/N,61:U/N,和30的正确信号。在 连续3次运行中都有该错误. 门区信号连续有效
恢复方法需要重启 (在电梯停止后) 需要重启 需要重启或检修驱动
自动恢复
0001 超过运行监控时间 0003 超速 0004 在连续三次同步运行中有错误 0007 门区开关30或B30粘联
门区监控电路内的533继电器在两 0014 个连续的运行中无作用。该错误跟 533继电器电路未被充电。 在76错误后。 0015 连续两次运行有不正确的门区监控 ADO/ACL线路未被充电。443:1或443:2或486为在轿厢在层站时充 操作 电或轿厢速度大于SL1(5-20-9设置)时放电 1)安全回路输入中失电。安全回路中一个或多个器件打开 2)电梯在检修模式 运行时安全回路输入口3失电。安全回路输入口1和2必须为230V
运行时安全回路输入口3失电。安全回路输入口1必须为230V 启动允许回路内的接触器未闭合，电梯不运行 驱动系统错误。LCEDRV报错误给LCECPU。参见LCEDRV错误代码 由继电器自己的物理损坏，或由故障三级管保持K7充电 在运行时LCEDRV输出驱动器无效
需要重启或检修驱动
需要重启或检修驱动 闭合安全回路并且检修驱动或新内 召或在层站开门 关闭厅门 关闭轿门 输入口XD1/3有230VAC电压 把26错误清除
需要换LCEADO 在电梯停止和错误重置后自动复位
0021 安全回路不通 0022 在运行时厅门打开 0023 在运行时轿门打开 0025 启动允许错误 0026 驱动不OK 0027 K7(主接触器)粘联 0036
在运行时主接触器释放
0037 抱闸打开错误
