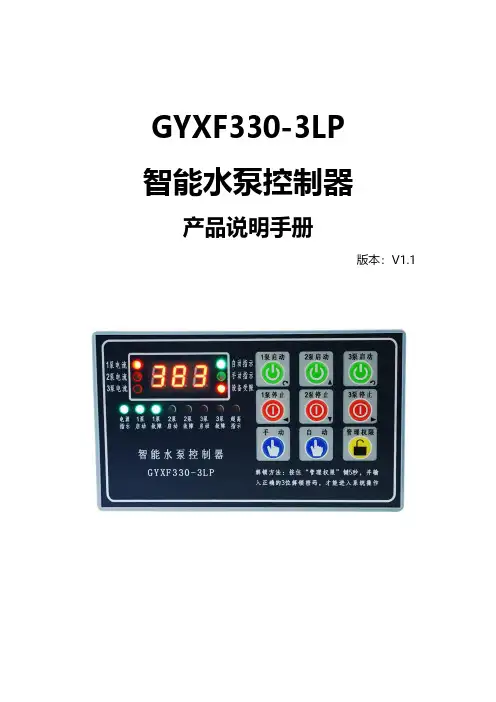

GYXF330-3LP
智能水泵控制器
产品说明手册
版本：V1.1警告！本装置只能由电气专业人士才允许安装，所有的电气安装和维修工作都必须由专
业的工程师进行。对于因不遵守本手册的说明所引起的故障，厂家将不承担相关责任。
警告！微电脑智能水泵控制器是不可以在现场进行维修的机器。不要试图修理损坏的单
元，请与供应商或当地授权的维修站联系。
警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则
将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，
在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中
遵照执行。
注意！欲获取详细的技术信息，请与当地供应商或当地微电脑智能水泵控制器代理处联
系。
目录
一、系统简介----------------------------------------------------------------------------------3
1、概述-----------------------------------------------------------------------------------------3
2、产品特点-----------------------------------------------------------------------------------3
3、面板操作-----------------------------------------------------------------------------------3
4、外形尺寸-----------------------------------------------------------------------------------3
泵宝中⽂说明书
⽔泵控制器
⾮常感谢您选⽤⽔泵智能控制器，为了您正确使⽤本控制器，请在使⽤前仔细阅读本说明书，并妥善保存以供今后参考。
快速安装指南
接线按控制器接线⽰意图，接好电源线和探头线。
过载设定将控制器内⾯板上的三档开关拨⾄“过载设置”，再左右调节控制器内⾯板上的电位器旋钮，调⾄您需设定的数值，空载设置指⽰灯会闪3下熄灯既表⽰设定ok。
试运⾏安装及设定完成后，按启动键试运⾏，试运⾏如还遇到其它困难，请详细阅读本说明书或与我司经销商联系！
具体详细使⽤规则，以此说明书为准！
注意事项
注意事项1、安装本控制器时，⼀定要严格遵守国家电⼯操作规程，请勿带电作业，请专业电⼯安装，
否则有可能出现触电事故！2、本控制器未装漏电保护开关，漏电⽆保护，可能引起严重的安全事故，请⽤户⾃⾏加装
漏电保护装置。3、如果本控制器未带空⽓开关，使⽤时必须增加空⽓开关，否则不能起到有效过载保护。
4、设定过载电流必须与电机正常⼯作电流相符，否则不能起到有效过载保护。
5、电机过载等故障后，务必先排除故障，再按启动键则重新启动。
如不排除故障，让电机启动，控制器和电机都很容易烧坏。6、如电机频繁启动或超负荷⼯作，必须选⽤⽐电机功率⼤⼀个型号的⽔泵智能控制器，否
则有可能烧坏电机或造成事故！7、本产品在⼀般情况下能起到保护作⽤（如过载等），能在部份情况下有效地保护电机，
降低电机返修率，但不是所有情况下都能保护电机不被烧毁，例如：电机本⾝的质量问题或雷击等。8、本公司只对本产品进⾏保修或维修，如⽤户使⽤本产品后，电机还出现故障或烧机，本
公司不负责维修或赔偿！另外由于机器故障对⽤户造成的影响，本公司也不承担责任，例如：排污时由于机器故障造成地下室被淹等。9、控制器安装环境要求：请安装在室内，避免太阳直接暴晒，或者淋⾬。
使⽤温度：-10℃⾄40℃
湿度：相对湿度不⼤于90%
海拔⾼度：不超过2000m
探头线耐温：105℃01 使⽤安装说明书
⼀、产品包装
电动消防泵控制器使用说明书
一、概述：电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。二、功能特点：
1.功能描述1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型；
1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置；
1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进行报警；
1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消防泵能否正常启动；
1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源；
1.6 实时采集、显示常用和备用电源的三相电压及干路电流；1.7 泵异常情况处理：能自动识别泵异常启动、异常停止；1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止；1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保证任何时候只有一个泵运行；
1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护；1.11日历功能：显示当前的时间，并可随时修改；1.12 具有远程启动和远程报警功能。1.13 具有软件复位功能；
1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监测和控制（此功能有待完善）。
2.特点2.1通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别；
2.2系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操作级别；
2.3控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机；
.
Word文档资料 电动消防泵控制器使用说明书

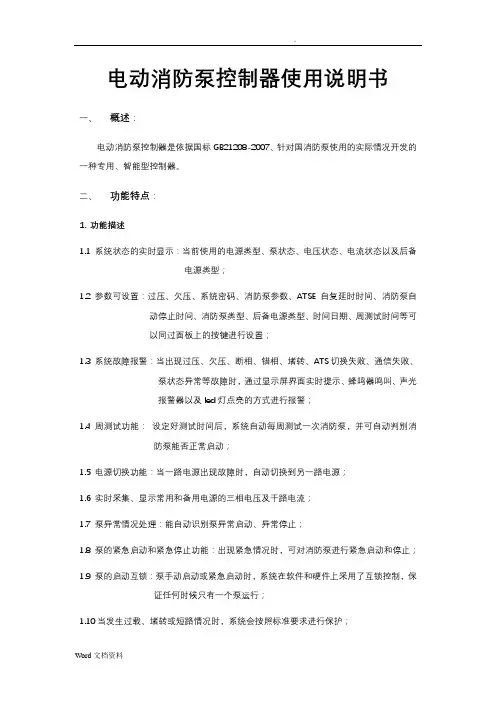

一、 概述：
电动消防泵控制器是依据国标GB21208-2007、针对国消防泵使用的实际情况开发的一种专用、智能型控制器。
二、 功能特点：
1. 功能描述
1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型；
1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置；
1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进行报警；
1.4 周测试功能： 设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消防泵能否正常启动；
1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源；
1.6 实时采集、显示常用和备用电源的三相电压及干路电流；
1.7 泵异常情况处理：能自动识别泵异常启动、异常停止；
1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止；
1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保证任何时候只有一个泵运行；
1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护；
.
Word文档资料 1.11日历功能：显示当前的时间，并可随时修改；
1.12 具有远程启动和远程报警功能。
1.13 具有软件复位功能；
1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监测和控制（此功能有待完善）。
2. 特点
2.1 通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别；
2.2 系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操作级别；
