交流电路中电压与电流的相位关系

电路中的交流电压与电流的相位差计算方法

在电路中，交流电压和交流电流之间存在着相位差的概念。相位差是指两个波形之间的时间差异，它描述了电压和电流之间的关系。计算电路中交流电压与电流的相位差非常重要，可以帮助我们理解电路中的动态行为和信号传输过程。

一、 交流电压和交流电流波形

在电路中，交流电压和交流电流是周期性变化的。它们可以表示为正弦波形或其他类型的波形。对于正弦波形，可以用频率和幅度来描述。频率表示波形的周期性，单位为赫兹（Hz），而幅度表示波形的最大值。

二、 相位差的定义

相位差是指两个波形之间的时间差异。在电路中，交流电压和交流电流的相位差可以用角度来表示，单位为度或弧度。相位差可以描述两个波形之间的相对位置关系，是电路中的重要参数。

三、 相位差的计算方法

计算交流电压和交流电流的相位差可以通过多种方法实现。以下介绍两种常用的方法：

1. 使用示波器观测法 示波器是一种测量电压和电流波形的常用仪器。通过将示波器连接到电路中，可以观测波形的形状和相位关系。通过调整示波器的触发位置，使得电压和电流波形的某一特征点对应，可以直接读取相位差。

2. 使用万用表和电桥法

另一种计算相位差的方法是使用万用表和电桥。首先，将万用表设置为电流测量模式，并将其连接到电路中，测量电流。然后，将电桥连接到电路中，测量电压。通过测得的电流和电压值，可以计算相位差。

四、 相位差与电路性质的关系

交流电压和交流电流的相位差可以反映电路中的某些性质。例如，在电感元件中，电流滞后于电压，相位差为正值。而在电容元件中，电流超前于电压，相位差为负值。这些性质与元件的阻抗和频率有关，可以通过相位差计算来进一步分析和理解。

五、 应用举例

相位差的计算方法在电路分析和工程设计中具有广泛应用。例如，在电力系统中，交流电压和电流的相位差是评估电路稳定性和效率的重要参考。此外，在通信系统中，相位差的计算可以帮助我们优化信号传输和解决通信故障。

首先，对于一个正弦交流电压或电流，其相位角（或称为相位差）通常用 $\phi$ 表示，它是指电压和电流之间的相位差。在一个理想的交流电路中，电压和电流之间的相位差为零，即它们是同相位的。然而，在实际应用中，由于电路元件的存在，如电阻、电感和电容，电压和电流之间通常存在相位差。

对于纯电阻电路，电压和电流之间的相位差是由电阻决定的，它们之间是同相位的。对于纯电感电路，电压相对于电流领先

$90^\circ$；而对于纯电容电路，电流相对于电压领先 $90^\circ$。

在实际的电路中，电压和电流的相位差可以用来分析电路的性质和行为。例如，通过测量电压和电流的相位差，可以确定电路中的元件是否导致能量的延迟或提前，以及电路的阻抗特性。

在交流电力系统中，电压和电流的相位关系尤其重要，因为它影响到系统的功率因数、效率和稳定性。例如，功率因数是指有功功率与视在功率之比，它可以用来衡量电路中有功功率的传输效率。当电压和电流之间的相位差较大时，功率因数会减小，这意味着电路中的能量传输效率降低。因此，在电力系统中，通常会采取措施来减少电压和电流之间的相位差，以提高系统的功率因数和效率。

电压和电流之间的相位关系对于电路的设计、分析和优化非常重要，特别是在交流电力系统中。通过理解和控制电压和电流的相位差，可以提高电路的效率和稳定性。

- 1 - 交流电路中电压与电流的相位关系

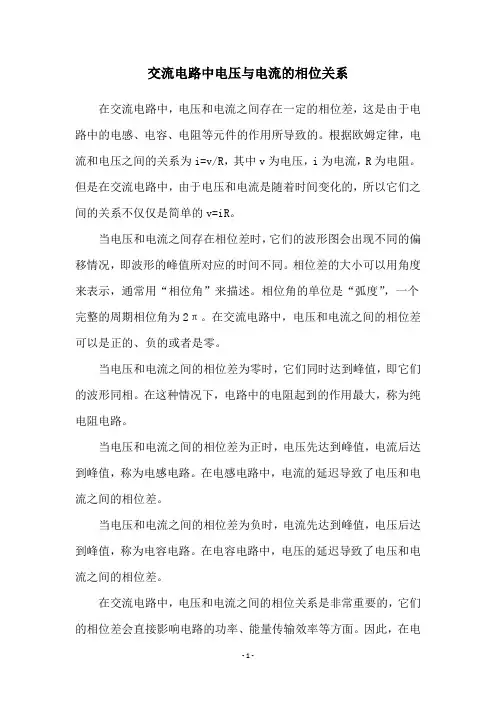

在交流电路中，电压和电流之间存在一定的相位差，这是由于电路中的电感、电容、电阻等元件的作用所导致的。根据欧姆定律，电流和电压之间的关系为i=v/R，其中v为电压，i为电流，R为电阻。但是在交流电路中，由于电压和电流是随着时间变化的，所以它们之间的关系不仅仅是简单的v=iR。

当电压和电流之间存在相位差时，它们的波形图会出现不同的偏移情况，即波形的峰值所对应的时间不同。相位差的大小可以用角度来表示，通常用“相位角”来描述。相位角的单位是“弧度”，一个完整的周期相位角为2π。在交流电路中，电压和电流之间的相位差可以是正的、负的或者是零。

当电压和电流之间的相位差为零时，它们同时达到峰值，即它们的波形同相。在这种情况下，电路中的电阻起到的作用最大，称为纯电阻电路。

当电压和电流之间的相位差为正时，电压先达到峰值，电流后达到峰值，称为电感电路。在电感电路中，电流的延迟导致了电压和电流之间的相位差。

当电压和电流之间的相位差为负时，电流先达到峰值，电压后达到峰值，称为电容电路。在电容电路中，电压的延迟导致了电压和电流之间的相位差。

在交流电路中，电压和电流之间的相位关系是非常重要的，它们的相位差会直接影响电路的功率、能量传输效率等方面。因此，在电 - 2 - 路的设计、分析和优化过程中，需要充分考虑电压和电流之间的相位关系。

交流电路电压与电流的变化

交流电路中的电压和电流是随时间变化的，其变化形式可以用正弦函数表示。本文将从交流电路的基本概念、电压与电流的变化规律以及交流电路中的重要参数等方面进行介绍。

一、交流电路的基本概念

交流电路是指电流方向和大小随时间变化的电路。与之相对的是直流电路，直流电路中的电流方向和大小保持恒定。交流电路中，电流和电压都是周期性变化的。

二、交流电路中电压与电流的变化规律

1. 正弦波

在理想的交流电路中，电压和电流的变化遵循正弦函数规律。正弦波的图像是一个周期性的波形，可以用数学函数f(t) = A*sin(ωt+φ)来描述，其中A为振幅，ω为角频率，φ为相位差。

2. 相位差

相位差表示电压和电流变化的时间差异，也可以理解为波形的起始位置的差异。相位差的单位是度或弧度。相位差的变化影响了电路中电压和电流的关系。

3. 幅值

幅值是指交流电压或电流的最大值，也就是正弦波的振幅。幅值通常用Vmax来表示。 4. 频率

频率是指单位时间内正弦波完成的周期数，单位是赫兹（Hz）。频率的倒数称为周期，用T表示。

三、交流电路中的重要参数

1. 电阻

电阻是交流电路中最基本的参数之一，用于限制电流的流动。电阻的单位是欧姆（Ω）。

2. 电感

电感是交流电路中的另一个重要参数，用于储存电能，并抵抗电流的变化。电感的单位是亨利（H）。

3. 电容

电容是交流电路中的另一个重要参数，用于储存电能，并且能够对电流变化做出快速的响应。电容的单位是法拉（F）。

4. 交流电阻

交流电路中的电阻称为交流电阻，其值与电流的变化有关，通常用复数表示。

四、交流电路中的电压与电流的相位关系 交流电路中的电压和电流之间存在相位关系，通过相位差来描述。当电压和电流的相位差为0时，表示两者完全同相；当相位差为90度时，表示电压和电流是互相垂直的。

五、交流电路中的功率计算

在交流电路中，功率的计算需要考虑电压、电流的相位关系。交流电路中的有功功率和无功功率对于电路的运行状态有重要影响。
