边坡支护工程施工方案

边坡支护工程锚杆支护施工方案

一、 施工工艺

（1）锚杆的构造要求

1）锚杆采用HRB335级Φ22钢筋，长度从8.2～10米。具体见计算书。

2）锚杆上下排垂直间距1m，水平间距1m。

3）锚杆倾角为12.5°。

4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10。

5）喷射混凝土厚度10cm。

6）钢筋网片φ10@100mm×100mm。

7）注浆压力为0.6Mpa，根据具体情况压力可适当提高。

（2） 工艺流程

1)锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁

2）喷射混凝土面层施工工艺流程：立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。

（3）操作工艺

1）边坡开挖

锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。当用机械进行开挖时，严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：

a) 对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；

b) 在作业面上先安装钢筋网片喷射混凝土面层后，再进行钻孔并设置土钉；

c) 在水平方向分小段间隔开挖；

d) 先将开挖的边壁作成斜坡，待钻孔并设置土钉后再清坡；

e) 开挖时沿开挖面垂直击入钢筋和钢管或注浆加固土体。

（4）钻孔与锚杆制作

1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。

2）钻进时要比设计深度多钻进100～200mm，以防止孔深不够。

3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm 设置定位器一个；钻孔完毕后应立即安插锚杆以防塌孔。

（5）注浆

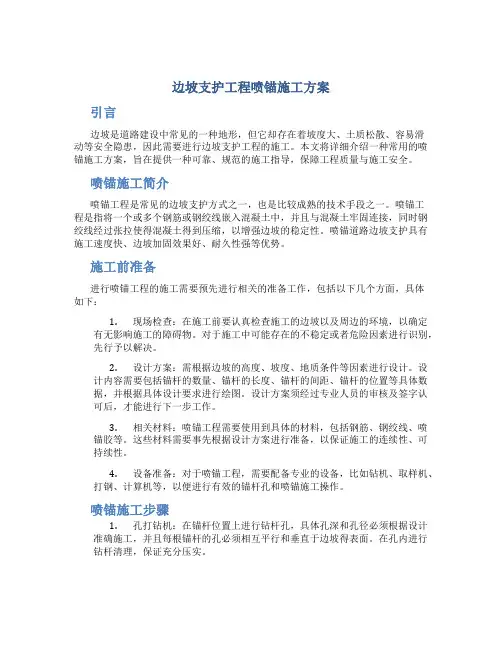

边坡支护工程喷锚施工方案

引言

边坡是道路建设中常见的一种地形，但它却存在着坡度大、土质松散、容易滑动等安全隐患，因此需要进行边坡支护工程的施工。本文将详细介绍一种常用的喷锚施工方案，旨在提供一种可靠、规范的施工指导，保障工程质量与施工安全。

喷锚施工简介

喷锚工程是常见的边坡支护方式之一，也是比较成熟的技术手段之一。喷锚工程是指将一个或多个钢筋或钢绞线嵌入混凝土中，并且与混凝土牢固连接，同时钢绞线经过张拉使得混凝土得到压缩，以增强边坡的稳定性。喷锚道路边坡支护具有施工速度快、边坡加固效果好、耐久性强等优势。

施工前准备

进行喷锚工程的施工需要预先进行相关的准备工作，包括以下几个方面，具体如下：

1. 现场检查：在施工前要认真检查施工的边坡以及周边的环境，以确定有无影响施工的障碍物。对于施工中可能存在的不稳定或者危险因素进行识别，先行予以解决。

2. 设计方案：需根据边坡的高度、坡度、地质条件等因素进行设计。设计内容需要包括锚杆的数量、锚杆的长度、锚杆的间距、锚杆的位置等具体数据，并根据具体设计要求进行绘图。设计方案须经过专业人员的审核及签字认可后，才能进行下一步工作。

3. 相关材料：喷锚工程需要使用到具体的材料，包括钢筋、钢绞线、喷锚胶等。这些材料需要事先根据设计方案进行准备，以保证施工的连续性、可持续性。

4. 设备准备：对于喷锚工程，需要配备专业的设备，比如钻机、取样机、打钢、计算机等，以便进行有效的锚杆孔和喷锚施工操作。

喷锚施工步骤

1. 孔打钻机：在锚杆位置上进行钻杆孔，具体孔深和孔径必须根据设计准确施工，并且每根锚杆的孔必须相互平行和垂直于边坡得表面。在孔内进行钻杆清理，保证充分压实。 2. 安装锚杆：根据上述设计方案准确安装喷锚钢筋。钢筋直线连接，确保无任何弯曲情况。打各孔之前首先进行模拟喷锚，主要是测量每个锚杆的收缩量及膨胀量。

3. 喷锚胶：经过紧密的锚杆装置后，钻孔口清理干净，加注分段压缩混凝土灰浆和纵超环氧胶，用手持式喷枪将混凝土灰浆注入到孔内，并在注入过程中振动钢筋，使灰浆自然填满孔隙。

一、工程概况

本项目位于我国某城市，主要工程内容为边坡支护工程。该边坡位于城市交通要道旁，由于地质条件复杂，边坡稳定性较差，存在较大的安全隐患。为保障交通安全和周边居民生活，特制定本边坡支护工程施工方案。

二、施工方案

1. 施工准备

（1）人员组织：成立项目施工领导小组，明确各岗位人员职责，确保施工顺利进行。

（2）材料设备：根据设计要求，准备边坡支护所需的各种材料，如钢筋、混凝土、锚杆、土工布等，并确保材料质量符合国家相关标准。

（3）施工场地：对施工场地进行平整，确保施工顺利进行。

2. 施工工艺

（1）边坡开挖：采用台阶式开挖，台阶高度为1.5m，平台宽度为2m。开挖过程中，注意观察边坡稳定性，发现异常情况及时采取措施。

（2）边坡支护结构

①预应力锚杆：在边坡上预埋锚杆，锚杆长度根据设计要求确定，间距为2m×2m。锚杆施工采用锚杆钻机进行钻孔，孔径大于锚杆直径20mm。

②锚索：在预应力锚杆的基础上，根据设计要求设置锚索，锚索长度根据设计要求确定，间距为2m×2m。锚索施工采用锚索钻机进行钻孔，孔径大于锚索直径20mm。

③喷射混凝土：在锚杆和锚索施工完成后，对边坡进行喷射混凝土，厚度为15cm。

④土工布：在喷射混凝土完成后，铺设土工布，以防止边坡水土流失。

（3）排水系统

①截水沟：在边坡顶部设置截水沟，防止地表水冲刷边坡。

②排水孔：在边坡坡面设置排水孔，间距为2m×2m，孔径为100mm。

③盲沟：在边坡坡脚设置盲沟，以排除边坡内部积水。

3. 施工质量控制 （1）材料质量：严格检查进场材料，确保材料质量符合国家相关标准。

（2）施工质量：按照设计要求，严格控制施工质量，确保边坡支护效果。

（3）验收：施工完成后，进行质量验收，确保边坡支护工程质量。

三、施工进度安排

根据工程量，制定合理的施工进度计划，确保工程按期完成。

四、安全措施

1. 人员安全：加强安全教育，提高员工安全意识，确保施工过程中人员安全。

边坡支护施工方案

边坡支护施工方案（一）

目前，我国山区高速马路建设迅猛发展。在高等级马路的修建中，出现大量的深挖路堑与高填路堤边坡，其防护问题特别突出。为了满意平安牢靠和经济合理双重目标，对高边坡病害特征的深化分析和对其治理工程方案的慎重选择显得非常重要。

马路边坡沿马路分布的范围广，对自然环境的破坏范围大，假如在防护的同时，能够留意爱护环境和创建环境，采纳适当的绿化防护方法来进行，则会使马路具有平安、舒适、美观、与环境相协调等特点，也将会产生可观的经济效益、社会效益和生态效益。

边坡设计应遵循“平安绿色、水土保持、复原自然、环保之路”的设计原则。

对马路边坡进行防护，必需考虑以下问题：①边坡稳定：爱护路基边坡表面免受雨水冲刷，减缓温差与温度改变的影响，防止和延缓软岩土表面的风化、破裂、剥蚀演化过程，从而爱护路基的整体稳定性。②环境爱护：使工程对环境的扰乱程度削减到最小，并谋求人工构造物与自然环境相协调。③综合效应：综合防光，防眩，防烟，诱导司机视线，改善景观等目的进行边坡绿化防护，充分发挥防护工程的综合效益。

1工程防护

1.1 抹面与捶面[1]

1.1.1适用条件：

①对各种易于风化的软岩层（如泥质砂岩、页岩、千枚岩、泥质板岩等）边坡，当岩层风化不甚严峻时；

②所防护的边坡，本身必需是稳定的，但其坡面形态、陡度及平顺性不受限制；

③所防护的边坡，必需是干燥、无地下水的岩质边坡。

1.1.2构造要求：

①抹面厚度一般为5～7cm，捶面厚度为10～15cm，一般为等厚截面。

②抹面与捶面工程的周边与未防护坡面连接处，应严格封闭。如在其边坡顶部做截水沟，沟底与沟边也要做抹面或捶面防护。

③大面积抹面或捶面时，每隔5～10m应设伸缩缝。

1.2 灌浆与勾缝[1]

灌浆适用于石质坚硬、不易风化、岩层内部节理发育，但裂缝宽度较小的岩质路堑边坡。
