显示器维修入门全攻略

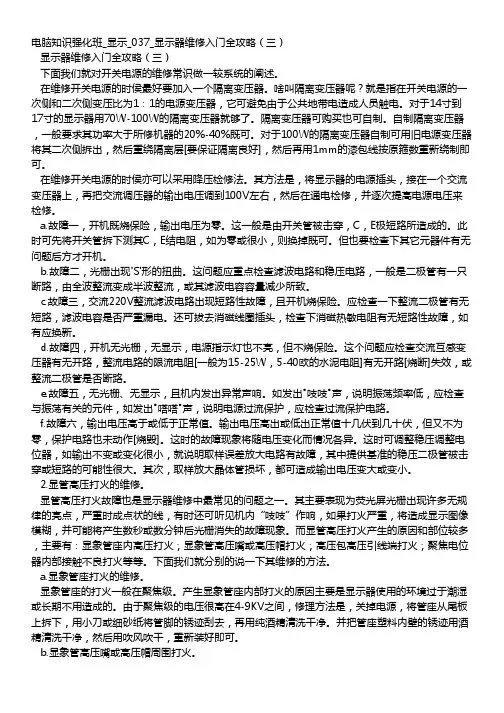

电脑知识强化班_显示_037_显示器维修入门全攻略（三）

显示器维修入门全攻略（三）

下面我们就对开关电源的维修常识做一较系统的阐述。

在维修开关电源的时侯最好要加入一个隔离变压器。啥叫隔离变压器呢？就是指在开关电源的一

次侧和二次侧变压比为1：1的电源变压器，它可避免由于公共地带电造成人员触电。对于14寸到

17寸的显示器用70W-100W的隔离变压器就够了。隔离变压器可购买也可自制。自制隔离变压器

，一般要求其功率大于所修机器的20%-40%既可。对于100W的隔离变压器自制可用旧电源变压器

将其二次侧拆出，然后重绕隔离层[要保证隔离良好]，然后再用1mm的漆包线按原箍数重新绕制即

可。

在维修开关电源的时侯亦可以采用降压检修法。其方法是，将显示器的电源插头，接在一个交流

变压器上，再把交流调压器的输出电压调到100V左右，然后在通电检修，并逐次提高电源电压来

检修。

a.故障一，开机既烧保险，输出电压为零。这一般是由开关管被击穿，C，E极短路所造成的。此

时可先将开关管拆下测其C，E结电阻，如为零或很小，则换掉既可。但也要检查下其它元器件有无

问题后方才开机。

b.故障二，光栅出现'S'形的扭曲。这问题应重点检查滤波电路和稳压电路，一般是二极管有一只

断路，由全波整流变成半波整流，或其滤波电容容量减少所致。

c.故障三，交流220V整流滤波电路出现短路性故障，且开机烧保险。应检查一下整流二极管有无

短路，滤波电容是否严重漏电。还可拔去消磁线圈插头，检查下消磁热敏电阻有无短路性故障，如

有应换新。

d.故障四，开机无光栅，无显示，电源指示灯也不亮，但不烧保险。这个问题应检查交流互感变

压器有无开路，整流电路的限流电阻[一般为15-25W，5-40欧的水泥电阻]有无开路[烧断]失效，或

整流二极管是否断路。

e.故障五，无光栅、无显示，且机内发出异常声响。如发出"吱吱"声，说明振荡频率低，应检查

与振荡有关的元件，如发出"嗒嗒"声，说明电源过流保护，应检查过流保护电路。

目录

第一篇 液晶显示器结构原理与维修……………………………………………………… 5

第一章、液晶面板（液晶屏）的原理与维修……………………………………… 7

偏光板……………………………………………………………………… 8

彩色滤光片………………………………………………………………… 9

背光板……………………………………………………………………… 11

框胶(Sealant)及spacer………………………………………………… 11

开口率……………………………………………………………………… 12

最佳分辨率与色彩数……………………………………………………… 13

常见的显示分辨率名称对照表…………………………………………… 15

目前常见的液晶面板种类………………………………………………… 16

液晶面板电路原理方框图………………………………………………… 22

背光灯管的更换…………………………………………………………… 22

液晶屏的常见故障及维修………………………………………………… 30

第二章、背光高压板的原理与维修………………………………………………… 31

高压板的电路组成………………………………………………………… 31

高压板正常工作的条件…………………………………………………… 33

常见的高压板故障现象及维修…………………………………………… 33

高压板的代换方法………………………………………………………… 34

电源背光二合一板的代换………………………………………………… 36

第三章、主驱动板的原理与维修…………………………………………………… 39

第四章、液晶显示器视频输入接口种类…………………………………………… 41

第五章、液晶显示器维修的一般判断……………………………………………… 47

黑屏………………………………………………………………………… 47

显示器维修_024_显示器维修入门全攻略（二）

显示器维修_024_显示器维修入门全攻略（二）

维修入门篇

一.检修显示器的常见方法：

检修显示器故障的常用方法很多，熟练的掌握和应用其常见的检查，测试，维修方法是显示器维

修能很快提高的重要方式。也是能快速查出故障元器件的重要手段！下面就具体介绍一些维修中常

见的检修方法。

1.测电流法：

测量电流是显示器维修的基础方法之一。它主要用于测量晶体管，集成电路块的电源的负载电流

和工作电流，以此来检测集成电路，晶体管等元器件的工作状态是否正常，其电源负载是否正常等

等。只要所测得的晶体管或集成电路的负载电流正常，就可断定该电路的工作状态就基本正常。反

之，如果其电流和正常值相比变化很大，那就说明该电路有问题，就可对症下药，对其重点检查。

2.测电压法：

测量电压也是维修显示器的基础方法之一。在实践中经常用到，它主要是测量电路和其元器件的

工作电压，以此来对故障部位和元器件进行判定。测电压又可分为测交流电压和测直流电压两种类

别。测交流电压就是用万用表的交流电压挡，来测量显示器电源的交流电压值。当然也可在万用表

上串连上一个0.1uF左右的耐压足够大的电容来测量场扫描输出电路，行扫描输出电路，视屏放大

电路等部位的交流部分。用万用表检查其交流电压是否有无或大小，然后再于正常状态下所测数值

来进行比较，以此来判断该电路的工作是否正常。

3.测电阻法：

测量电阻也是维修显示器的基础方法之一。它主要分为两种测量，一是测量显示器电路和元器件

的对地电阻值；一是测量元器件的本身的电阻值。测量电路输出端的对地电阻值，可以判别电路的

负载是否正常，如当测量稳压电源输出端的对地电阻值时，如果其负载电阻发生较大的变化，那么

稳压电源输出端的对地电阻必然会有较大的变化，这就可很容易的判定故障的所在。当测量晶体管

或集成电路块的各个脚的对地电阻值时，需要测量其正反向电阻，通常情况下以负表笔接地时测得

[干货]维修显示器带图实战，与大家详细讲解分享维修经验

今天一顾客拿一飞利浦显示器，开机亮一下黑屏指示灯亮绿色。对飞利浦的了解一般很少坏的显示器。开机亮一下黑屏指示灯亮绿色一般为高压电路或者灯管（提示：指示灯亮绿色为有信号接入，亮黄色为无信号）。试机之后，拆机维修。

拆机提示

1.因为每一款显示器结构方法都不一样，所以就尽可能不要硬拆，要小心的拆，如果硬拆弄断排线就麻烦了。就拿飞利浦来说，拆掉上边壳子，但是底下连接不能开。但是座子壳子里边有三个螺丝，底座下边有螺丝，所以后边壳子拆不掉。

2.拆显示器尽量用卡片，用卡片不会造成边缘严重痕迹，用螺丝刀容易导致翘痕。所以有点小缝，用硬卡片拆机。

发图给你们看看飞利浦这个拆机过程。

上边是卡片拆机，拆机技巧分享。 上边是壳子边缘拆开，但是排线连接，后壳连接电路板，所以要找对技巧，注意观察，原来答案就在底座，找对原因就容易了。

哈哈找对技巧显示器终于拆开了。 接下来我们观察一下电路板，看从外观上有没有明显的烧痕。有没有明显的显示器板某原件坏或者电容鼓包。

观察过电路板后发现有一个电容鼓包现象，现在先换电容换掉明显鼓包的电容。

通过正反检测电容充放电情况,发现电容确实存在不良的情况，确定这个电容肯定存在问题。

换好电容后，我们不要着急试显示器。最重点的是：是不是由于电容导致显示器故障，或者是其它问题导致电容鼓包，所以我们必须测试。

测试方法

1.电阻测试法，我们如果有了维修经验，我们记录好显示器的电路阻值，然后测试坏的显示器电路阻值，从而通过阻值判断电路故障。

2.电压测试法：通电后测试电路中的电压对比好显示器的电压，判断显示器故障。

我建议：新手最好用阻值测试，还有就是电源部分问题或者高压问题也建议阻值测试法。电压测试用于释放版维修测试，因为带电操作比较危险，不小心就容易导致烧坏原件或者引起更严重的故障；电源部分和高压部分都是高功率工作，最容易出现二次故障，所以建议电阻测试。
