普通灯具安装工程检验批质量验收记录表

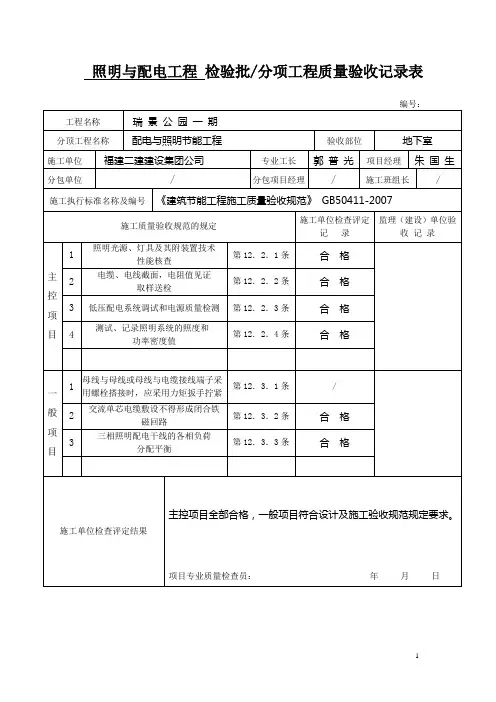

1 照明与配电工程 检验批/分项工程质量验收记录表

编号：

工程名称 瑞 景 公 园 一 期

分顶工程名称 配电与照明节能工程 验收部位 地下室

施工单位 福建二建建设集团公司 专业工长 郭 普 光 项目经理 朱 国 生

分包单位 / 分包项目经理 / 施工班组长 /

施工执行标准名称及编号 《建筑节能工程施工质量验收规范》 GB50411-2007

施工质量验收规范的规定 施工单位检查评定

记 录 监理（建设）单位验收 记 录

主控项目 1 照明光源、灯具及其附装置技术

性能核查 第12．2．1条 合 格

2 电缆、电线截面，电阻值见证

取样送检 第12．2．2条 合 格

3 低压配电系统调试和电源质量检测 第12．2．3条 合 格

4 测试、记录照明系统的照度和

功率密度值 第12．2．4条 合 格

一

般项目 1 母线与母线或母线与电缆接线端子采

用螺栓搭接时，应采用力矩扳手拧紧 第12．3．1条 /

2 交流单芯电缆敷设不得形成闭合铁磁回路 第12．3．2条 合 格

3 三相照明配电干线的各相负荷

分配平衡 第12．3．3条 合 格

施工单位检查评定结果

主控项目全部合格，一般项目符合设计及施工验收规范规定要求。

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日 2

路灯CJJ89-2012检验批范表

电缆沟槽检验批质量验收记录表

工程名称：城市道路照明工程施工及验收规程(CJJ 89-2012)

施工单位：

分项工程名称：电缆沟槽分项工程部位东侧K0+200～K0+365（5座灯）

执行标准：CJJ 89-2012

编号：

序号 项目 检查记录标准条号 允许偏差值（mm） 检测内容 实测值/偏差值 结果

1 原状地基土不得扰动、受水浸泡或受冻 6.1.7-1 ≥700 沟槽深度 700 符合规范要求

2 地基承载力应满足设计要求 6.1.7-1 不小于规定 沟槽深度 700 符合规范要求

3 沟槽深度 6.1.7-1 设计要求 沟槽深度 705 符合规范要求 4 沟槽深度 6.1.7-1 设计要求 沟槽深度 700 符合规范要求

5 沟槽深度 6.1.7-1 设计要求 沟槽深度 705 符合规范要求

结论：经城市道路照明工程施工及验收规程(CJJ 89-2012)，验收合格。

工程名称：城市道路照明工程电缆保护管敷设质量验收记录（CJJ 89-2012）

施工单位：

分项工程名称：电缆保护管敷设分项工程部位东侧K0+200～K0+365（5座灯）

执行标准：城市道路照明工程施工及验收规程(CJJ 89-2012)

编号：

序号 项目 标准条号 设计要求 检查内容 检查结果

1 沟底平整坚实、无尖硬物、腐蚀性土层 6.2.12 电缆保护管敷设时，沿电缆全长上下应铺厚度不小于100mm的软土或细砂层，其覆盖宽度应超过电缆两侧50mm 符合规范要求 2 电缆保护管不应有孔洞、裂缝和明显的凹凸不平，内壁应光滑无毛刺。金属电缆管应采用热镀锌管或铸铁管，其内径不宜小于电缆外径的l.5倍，混凝土管、石棉水泥管其内径不宜小于100mm 6.2.13 符合规范要求

3 电缆管连接时，管孔应对准，接缝严密，不得有地下水和泥浆渗入。6.2.14 符合规范要求

4 电缆管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。电缆管在弯制后不应有裂缝和明显的凹凸现象，共弯扁程度不宜大于管子外径的10％ 6.2.15 符合规范要求

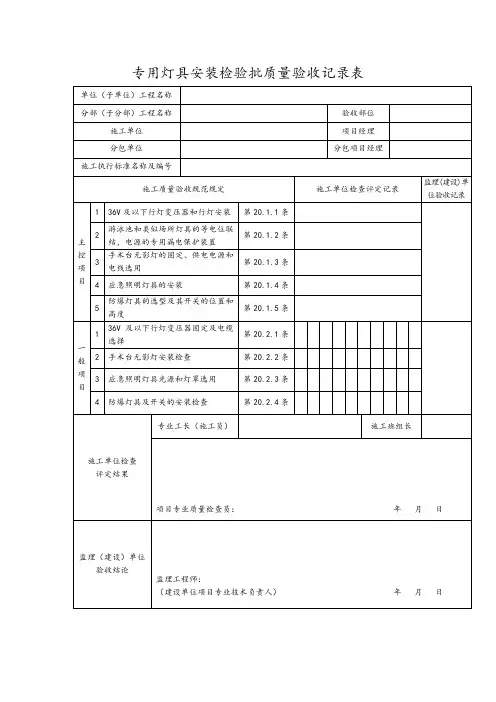

专用灯具安装检验批质量验收记录表

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 36V及以下行灯变压器和行灯安装 第20.1.1条

2 游泳池和类似场所灯具的等电位联结，电源的专用漏电保护装置 第20.1.2条

3 手术台无影灯的固定、供电电源和电线选用 第20.1.3条

4 应急照明灯具的安装 第20.1.4条

5 防爆灯具的选型及其开关的位置和高度 第20.1.5条

一般项目 1 36V及以下行灯变压器固定及电缆选择 第20.2.1条

2 手术台无影灯安装检查 第20.2.2条

3 应急照明灯具光源和灯罩选用 第20.2.3条

4 防爆灯具及开关的安装检查 第20.2.4条

施工单位检查

评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

表5.33.8专用灯具安装检验批质量验收记录

表5.33.8 工程编号：

单位(子单位)

工程名称 分部(子分部)工程名称

分项工程名称 验收部位

总承包单位 项目负责人

施工单位 项目负责人

分包单位 分包项目负责人

施工执行标准

名称及编号 专业工长(施工员)

类别 序号 检验项目 质量标准 单位 施工单位自检记录 检查结果

主控项目 1 专用灯具的接地 专用灯具的I类灯具外露可导电部分必须用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同

2 应急灯具安装 （1）消防应急照明回路的设置除应符合设计要求外，尚应符合防火分区设置的要求，穿越不同防火分区时应釆取防火隔堵措施。

（2）应急照明灯具、运行中温度大于60 °C的灯具，当靠近可燃物时，应采取隔热、散热等防火措施。

（3）EPS供电的应急灯具安装完毕后，应检验EPS供电运行的最少持续供电时间，并应符合设计要求。

（4）安全出口指示标志灯设置应符合设计要求。

（5）疏散指示标志灯安装高度及设置部位应符合设计要求，不应影响正常通行，且不应在其周围设置容易混同疏散标志灯的其他标志牌等。

（6）疏散指示标志灯工作应正常，并应符合设计要求。

（7）消防应急照明线路在非燃烧体内穿钢导管暗敷时，暗敷钢管保护层厚度不应小于30mm

3 防爆灯具安装 （1）灯具的防爆标志、外壳防护等级和温度组别与爆炸危险环境相适配。当设计无要求时，灯具种类和防爆结构的选型应符合现行标准的规定。

（2）灯具配套齐全，不用非防爆零件替代灯具配件（金属护网、灯罩、接线盒等）。

（3）灯具的安装位置离开释放源，且不在各种管道的泄压口及排放口上下方安装灯具。

（4）灯具及开关安装牢固、可靠，灯具吊管及开关与线盒螺纹啮合扣数不少于5扣，螺纹加工光滑、完整、无锈蚀，并在螺纹上涂以电力复合酯或导电性防锈酯。
